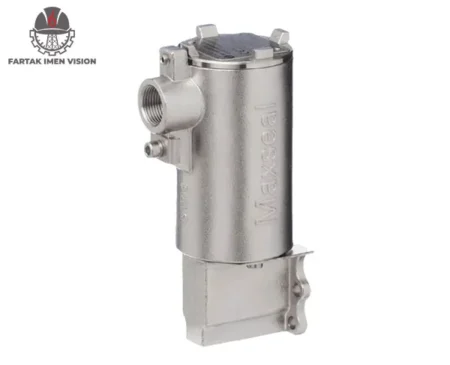

شیر برقی چیست؟(Solenoid Valve)
شیر برقی سولنوید ولو تجهیز یا بهتر است بگوییم شیری است که همانطور که از نامش مشخص است با اعمال نیرویی الکتریکی عمل می کند و با تبدیل انرژی الکتریکی به انرژی مکانیکی، قطع و وصل جریان سیالات مایع یا گاز را انجام می دهد.
سولنوید ولو ها از دو قسمت اصلی بوبین(سلونوئید) و بدنه اصلی تشکیل شده اند.
این شیرها برای کارکرد خود نیاز به برق دارند و از طریق وصل شدن جریان برق به بوبین آن ها عملیات قطع و وصل را انجام می دهند.
بدنه اصلی شیر از جنس فلزی بوده و عموماٌ از برنج(Brass) یا فولاد ضد زنگ (Stainless Steel) می باشد.
در ادامه به معرفی انواع شیر برقی ها و موارد استفاده از آن ها در پلنت های صنعتی می پردازیم.
انواع شیر برقی
سلونوئید ولو ها یکی از انواع شیرآلات صنعتی می باشند که می توان آنها را بر اساس موارد مهمی همچون نوع اتصال، مقدار جریان برق، عملکرد و استاندارد NAMUR دسته بندی کرد.
انواع شیر برقی از نظر نوع کارکرد:
سولنوید ولو برای کاربردهای مختلفی می باشند که در ادامه به آن ها می پردازیم.
شیر برقی Direct acting :
باز و بسته شدن در این مدل شیر ها به وسیله ی برق دار شدن بوبین انجام می شود و به طور کلی به دو دسته NO(Normally open) و NC(Normally Close) تقسیم می شوند.
شیر های NC در حالت عادی بسته هستند و در زمان وصل جریان برق، بوبین شیر را باز می کنند، در مقابل شیر های NO در حالت عادی باز هستند و در به محض ورود جریان برق، مدار آن ها بسته می شود.
شیر برقی Pilot-operated :
سولنوید ولو با عملکرد غیر مستقیم (Indirect acting operation)، از طریق اختلاف فشار بین اتصالات ورودی و خروجی عمل می کنند و برای مصارف سنگین که مقدار فلوی بالایی دارند استفاده می شوند.
انواع شیر برقی از نظر نوع اتصال (Connection)
شیر برقی های دو راهه (Two way) :
سولنوید ولو های دو راهه از متداول ترین نوع های سلونوئید ولو ها به شمار می روند.
این شیر ها دو پورت داشته که برای عیور و یا قطع جریان سیال کاربرد دارند.
این سولنوید ولو ها به دو حالت Normally open و یا Normally close طراحی شده اند و تا زمانی که انرژی الکتریکی به آنها اعمال نشود، در همان حالت ابتدایی خود باقی می مانند.
شیر برقی های سه راه(Three way ):
این سولنوید ولو ها متشکل از سه پورت می باشند این امکان را به کاربر می دهد
تا بین ورودی یا خروجی ها سوییچ کند و به دو صورت انحرافی و ترکیبی از آن استفاده می شود؛
حالت ترکیبی به صورت یک خروجی و دو ورودی بسته می شود و امکان تغییر جریان ورودی را به کاربر می دهد
و حالت انحرافی به این صورت است که جریان از یک پورت ورودی وارد می شود و می توان خروج آن را بین دو پورت خروجی کنترل کرد.
شیر برقی چهار راهی (Four way):
سولنوید ولو های چهار راهی دارای 4 پورت بوده و به طور معمول با محرک با عملگر های Double acting یا سیلندر استفاده می شود
که دو پورت ورودی باعث افزایش فشار و دو پورت خروجی وظیفه تخلیه فشار را بر عهده دارند.
انواع شیر برقی بر اساس جریان برق
سولنوید ولو ها عموماٌ در مدل های 12 ولت، 24 ولت با منبع تغذیه مستقیم (DC) و 220 ولت با منبع تغذیه متناوب (AC) به بازار ارائه می شوند .
شیر برقی (Solenoid valve) بر اساس استاندارد نامور (Namur)
سولنوید ولو های پنوماتیکی نامور مطابق با استاندارد نامور تولید می گردند؛
عملکرد آن به این صورت است که با ورود انرژی الکتریکی به Coil شیر برقی های نامور، میدان مغناطیسی ایجاد می گردد
و باعث به حرکت دراوردن پیستون داخل شیر Namur می گردد
و هوا را وارد Seat پایلوت می کند و پیستون را حرکت می دهد و در نهایت مسیر ورود و خروج هوا به عملگر پنوماتیکی باز می شود.
اجزا تشکیل دهنده شیر برقی:
سولنوید ولو ها از دو بخش بوبین و بدنه اصلی تشکیل شده اند
که هر بخش دارای وظایف خاضی است که در ادامه به شرح هر یک می پردازیم:
بوبین:
سلونوئید (Solenoid) یا بوبین عبارت است از یک کویل الکتریکی و یک هسته متحرک در مرکز آن که در واقع سیم پیچ بوبین را تشکیل می دهند.
این قطعه در هنگام ورود جریان الکتریکی، این انرژی را به انرژی مکانیکی (خطی یا دورانی) تبدیل کرده
و با حرکت دادن سنبه فولادی که درون آن قرار دارد، قسمت مجرابند داخل شیر را به حرکت در می آورد.
در داخل بوبین یک عدد فنر قرار دارد که بعد از قطع جریان الکتریکی، سنبه را به موقعیت ابتدایی خود باز می گرداند.
تمامی اجزاء گفته شده داخل یک قاب قرار می گیرند تا از ورود آب و گرد و غبار به داخل بوبین جلوگیری شود.
بدنه:
بدنه ی سولنوید ولو قسمت پایینی شیر برقی محصوب می شود که سیال از درون آن عبور می کند و معمولا از جنس برنج (Brass) ، فولاد ضد زنگ (Stainless Steel)، آلومینیوم (Alumiunum) و یا مواد پلیمری می باشد
که در مجرای عبوری سیال، دارای مجرابندی می باشد که عبور جریان سیال را وصل و یا قطع می کند.
در نوع دیافراگمی و سوزنی با حرکت خطی و مجرابند های توپی با حرکت دورانی می باشد که حرکت انواع توپی با بوبین، دورانی بوده و بوبین سولنوید ولو های دیافراگمی و سوزنی، حرکتی خطی دارند.
قسمت های مختلف یک سولنوید ولو را در شکل بالا مشاهده می کنید؛
هر شیر برقی متناسب با نوع آن می تواند شامل قطعات و بخش های دیگری مانند قسمت های زیر باشد:
هسته ثابت (Fixed Core)
فنر هسته (Core Spring)
لوله قرارگیری هسته (Core Tube)
هسته (Core)
دیافراگم (Diaphragm)
کلاهک یا سرپوش (Bonnet)
اریفیس (Bleed Orifice)
آب بند (Seal)
دیسک (Disk)
مزایای استفاده از شیربرقی
با استفاده از سولنوید ولو دیگر نیازی به حضور اپراتور نمی باشد و ولو می تواند به صورت اتوماتیک بسته یا باز شود.
همچنین سرعت عملکرد بالا، قطع و وصل سریع، قابلیت اطمینان بالا و مصرف پایین جریان از جمله دیگر مزایای استفاده از سلونوئید ولوهاست.
انواع برند های شیر برقی:
1– آسکو (ASCO)
2- پارکر (Parker)
3- نورگرن (Norgeren)
4- آتوس (ATOS)
5-دانفوس (Danfoss)
نکات خرید شیر برقی
برای خرید و انتخاب سولنوید ولو مناسب باید به برخی از نکات توجه کرد تا بتوان بهترین شیربرقی را با توجه به نوع سیال، فشار کاری، محیط استفاده و هدف استفاده از سولنوید ولو انتخاب کرد.
باید در نظر داشت که متریال بدنه و مجرابند سولنوید ولو باید با محیط و دمای استفاده سازگار باشد.
همچنین درجه IP که مربوط به نفوذ آب و گرد و غبار است می بایست باتوجه به شرایط محیط انتخاب شود.
برخی از مهم ترین پارامترهایی که در انتخاب یک سولنوید ولو اهمیت دارد را در ذیل به صورت تیتر وار به آن ها اشاره می کنیم؛
دمای محیطی و دمای سیال
فشار کاری
ولتاژ
عملکرد مدار
قطر لوله (Pipe)
نوع سیال
نوع رزوه
درجه حفاظت در برابر نفوذ آب و گرد و غبار (IP Code)
