شیر توپی (بال ولو) | انواع، عملکرد و راهنمای انتخاب

شیر توپی (Ball Valve) یا همان بال ولو یکی از پرکاربردترین شیرهای صنعتی است که به‌خاطر طراحی ساده، عملکرد سریع و آب‌بندی مطمئن در صنایع مختلف از نفت و گاز تا تصفیه آب استفاده می‌شود.

این شیر با یک چرخش ۹۰ درجه‌ای (Quarter Turn) جریان را به‌راحتی قطع یا وصل می‌کند و به همین دلیل در سیستم‌هایی که نیاز به قطع سریع جریان دارند یا زمان توقف برای تعمیر باید حداقل باشد، بهترین انتخاب است.

این مقاله یک بررسی جامع از Ball Valve ارائه می‌دهد و شامل جزئیات اجزاء، انواع، اصول عملکرد، کاربردها و مقایسه با سایر شیرهای صنعتی است.

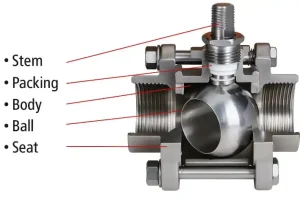

برای درک بهتر عملکرد شیر بال ولو، آشنایی با اجزای آن ضروری است:

• بدنه (Body): اسکلت اصلی شیر از جنس فولاد کربنی Carbon Steel، استنلس استیل Stainless Steel یا آلیاژهای مقاوم در برابر خوردگی.
• توپک (Ball): قطعه کروی با سوراخ مرکزی که مسیر عبور جریان Ball Surface را ایجاد می‌کند، معمولاً Precision Machined است تا آب‌بندی بهینه و حداقل نشتی ایجاد شود.
• استم (Stem): رابط بین دسته Handle یا عملگر Actuator و توپک برای انتقال حرکت، طراحی صحیح Stem برای جلوگیری از نشتی و عملکرد روان شیر حیاتی است.
• سیت (Seat): سطح آب‌بندی که معمولاً بسته به فشار، دما و نوع سیال از مواد نرم مانند PTFE یا طراحی Metal-to-Metal ساخته می‌شود.
• پکینگ و سیل‌ها (Packing و Seal): مانع نشتی اطراف استم.
• دسته یا عملگر (Handle/Actuator): باز و بسته کردن شیر به‌صورت دستی یا اتوماتیک، سایز مناسب تضمین می‌کند که شیر به طور مؤثر و با کمترین تلاش باز و بسته شود.

نگهداری صحیح این قطعات باعث افزایش طول عمر شیر و کاهش هزینه تعمیرات می‌شود.

1. بر اساس ساختار بدنه (Body Construction)

• یک‌تکه (One-Piece): ساده، ارزان بدون امکان تعمیر داخلی، مناسب فشار پایین و سایز کوچک.
• دو‌تکه (Two-Piece): پرکاربرد، امکان تعمیر داخلی بدون جدا کردن شیر از خط لوله.
• سه‌تکه (Three-Piece): تعمیر آسان بدون خارج کردن از خط، مناسب صنایع غذایی و دارویی و شیمیایی.

مقایسه: انتخاب نوع Body بر نصب و انعطاف عملیاتی شیر تأثیر می‌گذارد. One-Piece هزینه اولیه را کاهش می‌دهد اما گزینه‌های تعمیر محدودی دارد، در حالی که Three-Piece انعطاف عملیاتی بالاتری ارائه می‌دهد.

2. بر اساس نحوه ساپورت توپک (Ball Support)

• بال ولو معلق (Floating Ball Valve): تنها توسط Seatها ساپورت می‌شود و کمی به سمت downstream حرکت می‌کند تا تحت فشار سیال آب‌بندی بهتری ایجاد شود. این طراحی در فشار متوسط عملکرد قابل اعتماد و گشتاور عملیاتی کم دارد.
• بال ولو ترونیون (Trunnion-Mounted Valve): توسط Trunnion بالا و/یا پایین ساپورت می‌شود و حرکت نمی‌کند. مناسب خطوط بزرگ و فشار بالا که Floating Ball در آن‌ها تحت سایش زیاد یا گشتاور بالا قرار می‌گیرد.

مقایسه: Floating Ball برای فشار کم تا متوسط و برای خطوط آب و گاز عمومی مناسب است و Trunnion-Mounted برای جریان‌های بزرگ و فشارهای بالا ضروری است.

3. بر اساس نوع مجرا (Bore)

• فول بور (Full Bore): قطر مجرا برابر لوله، افت فشار حداقلی، مکان Pigging.
• کاهش‌یافته (Reduced Bore): قطر مجرا کوچک‌تر از لوله، وزن و هزینه کمتر، کمی افت فشار.
• V-Port: دارای شکاف V شکل روی Ball، برای کنترل دقیق جریان (Throttling).

مقایسه: انتخاب نوع Bore به نیازهای فرایندی بستگی دارد. Full Bore برای خطوطی که نیاز به Pigging یا حداقل افت فشار دارند ضروری است، Reduced Bore برای صرفه‌جویی و V-Port برای کنترل دقیق جریان مناسب است.

4. طراحی‌های ویژه

• چندراهه (3-Way, 4-Way): امکان تغییر یا ترکیب جریان در سیستم‌های چندخطه.
• تاپ‌انتری (Top-Entry): تعمیر از بالا بدون جداسازی از خط.
• Cavity-Filled: حذف فضای مرده برای جلوگیری از تجمع سیالات خورنده یا نفتی، مناسب سرویس‌های حیاتی.

طراحی‌های ویژه امکان عملیات ایمن و نگهداری آسان در خطوط نفت و گاز را فراهم می‌کنند.

انعطاف Ball Valve آن را برای طیف گسترده‌ای از فرایندهای صنعتی مناسب می‌کند، از تصفیه آب تا خطوط نفت و گاز. انتخاب صحیح نوع، ماده و سایز شیر، امنیت و بهره‌وری سیستم را تضمین می‌کند.

کاربرد اصلی شیر توپی در قطع و وصل سریع جریان (On/Off Service) است، اما در موارد دیگر هم استفاده می‌شود:

• ایزولاسیون (Isolation:): جداسازی سریع بخش‌های مختلف خط لوله برای تعمیر یا مواقع اضطراری.
• کنترل جریان (Throttling): کنترل نسبی جریان در مدل‌های V-Port.
• تغییر مسیر جریان (Switching Flow): در طراحی‌های چندراهه (Multi-Port).
• بال ولو ترونیون (High-Pressure Service :(Trunnion-Mounted برای فشار بالا و شرایط سخت ایمن است.
• سیالات خورنده یا ساینده (Corrosive or Abrasive Fluids): استفاده در سیالات خورنده یا ساینده با انتخاب متریال مناسب.

بال ولو از یک توپک کروی با سوراخ مرکزی ساخته شده که داخل بدنه شیر قرار می‌گیره. عبور یا قطع جریان به‌وسیله همین سوراخ انجام می‌شه:

1. حالت باز (Open):

   • وقتی دسته یا عملگر ۹۰ درجه می‌چرخه و سوراخ توپک در امتداد لوله قرار می‌گیره، سیال بدون مانع عبور می‌کنه.
   • در این وضعیت، افت فشار تقریباً صفره (به‌ویژه در مدل Full Bore).

2. حالت بسته (Closed):

   • با چرخش ۹۰ درجه‌ای توپک، سوراخ عمود بر مسیر لوله قرار می‌گیره.
   • سطح توپک با سیت‌ها تماس پیدا می‌کنه و جریان کاملاً مسدود می‌شه.

3. کنترل جریان (Throttling):

   • در بعضی مدل‌ها مثل V-Port، وقتی توپک در زاویه میانی باشه، می‌شه جریان رو به‌صورت نسبی کنترل کرد.
   • البته بال ولو معمولی بیشتر برای قطع و وصل (On/Off) طراحی شده، نه تنظیم دقیق.

نکته مهم:

• در مدل Floating Ball فشار سیال باعث می‌شه توپک کمی جابه‌جا بشه و آب‌بندی بهتری ایجاد کنه.
• در مدل Trunnion-Mounted توپک ثابت می‌مونه و فشار به سیت‌ها منتقل می‌شه، بنابراین برای خطوط بزرگ و فشار بالا مناسب‌تره.

رعایت استانداردهای معتبر ایمنی و سازگاری را تضمین می‌کند و انتخاب کلاس فشار باید شرایط فرآیندی و تغییرات فشار احتمالی را در نظر بگیرد.

• استانداردهای مرجع: API 6D، ASME B16.34، ISO 5211
• کلاس فشار: از ANSI 150 تا 2500 بر اساس نیاز فرآیند

انتخاب نوع شیر بستگی به شرایط عملیاتی، مشخصات سیال و نیازهای نگهداری دارد.

هنگام انتخاب بال ولو باید به این موارد توجه کنید:

1. نوع سیال (خورنده یا ساینده؟)
2. فشار و دمای کاری
3. سایز لوله و نیاز به افت فشار حداقلی
4. هزینه اولیه و هزینه نگهداری
5. استاندارد و گواهی معتبر

شیر توپی یا بال ولو به‌خاطر سرعت عملکرد، متریال‌های مختلف، طراحی ساده و آب‌بندی مطمئن، انتخاب اول بسیاری از صنایع است.

اگر به دنبال خرید یا مشاوره در انتخاب بهترین مدل متناسب با پروژه‌تان هستید، تیم ما در فرتاک ایمن ویژن آماده ارائه مشاوره تخصصی و تأمین تجهیزات اصلی با استانداردهای معتبر است.

همین حالا برای دریافت مشاوره رایگان و استعلام قیمت با شماره 02188800719 تماس بگیرید.

1. شیر توپی فلوتینگ (Floating Ball Valve) چه کاربردی دارد؟

این نوع برای سایزهای کوچک و فشارهای معمولی مناسب است. طراحی ساده و قیمت اقتصادی دارد و بیشتر در صنایع عمومی استفاده می‌شود.

2. چه زمانی باید از شیر توپی ترونیون (Trunnion-Mounted) استفاده کنم؟

این مدل برای سایزهای بزرگ و فشارهای بالا مناسب است. بیشترین کاربرد را در صنایع نفت، گاز و پتروشیمی دارد.

3. شیر توپی تاپ اینتری (Top Entry) چه مزیتی دارد؟

این نوع امکان تعمیر و نگهداری بدون جداسازی از خط لوله را فراهم می‌کند. برای مکان‌هایی با دسترسی سخت انتخاب ایده‌آلی است.

4. شیر توپی اسپلیت بادی (Split Body) چه تفاوتی دارد؟

بدنه از چند قسمت ساخته شده و به راحتی باز و سرویس می‌شود. در فشارهای متوسط تا بالا کاربرد دارد.

5. شیر توپی فول ولد (Fully Welded) چه زمانی بهترین گزینه است؟

برای خطوط انتقال طولانی مثل گاز بسیار مناسب است چون بدنه جوشی دارد و نشتی به حداقل می‌رسد.

6. شیر توپی V-Port چه فرقی دارد؟

برخلاف مدل‌های معمولی، این نوع امکان کنترل دبی سیال را فراهم می‌کند و در فرآیندهایی که نیاز به تنظیم جریان دارند استفاده می‌شود.

7. شیر توپی متال سیت (Metal Seated) چه زمانی استفاده می‌شود؟

وقتی سیال دمای بالا، فشار زیاد یا ذرات جامد دارد. این نوع مقاومت بالاتری نسبت به نشیمنگاه نرم (Soft Seat) دارد.

8. اگر بخواهم کم‌هزینه‌ترین گزینه را انتخاب کنم چه مدلی مناسب‌تر است؟

شیر توپی فلوتینگ در سایز کوچک و فشار پایین معمولاً اقتصادی‌ترین گزینه است.

9. از نظر طول عمر و ایمنی کدام مدل بهتر است؟

شیر توپی ترونیون و فول ولد به دلیل طراحی مقاوم‌تر طول عمر بالاتر و ایمنی بیشتری دارند.

10. برای سرویس و نگهداری سریع کدام مدل پیشنهاد می‌شود؟

شیر توپی تاپ اینتری بهترین گزینه است زیرا بدون جداسازی کامل می‌توان آن را سرویس کرد.
