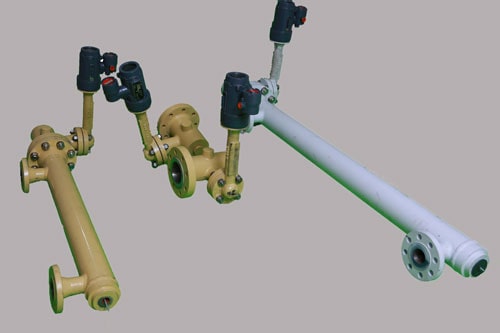

لول ترانسمیتر دیسپلیسری

Displacer level transmitter چیست؟

تکنولوژی لول ترانسمیتر دیسپلیسری (Displacer level transmitter) که برای سنجش سطح مایعات می‌باشد و بر اساس قانون ارشمیدوس کار می‌کند.

به گونه‌ای که نیروی شناوری وارد شده به جسم غوطه ور در سیال مایع برابر با وزن مایع جابجا شده می‌باشد.

اگر جابجایی دیسپلیسر (Displacer) و چگالی مایع ثابت باشد، آنگاه تغییر سطح، تغییر متناظری در وزن دیسپلیسر ایجاد می‌کند.

ترانسمیتر های Displacer ثابت یا دیسپلیسری برای سال هاست که به عنوان یک روش مطمئن برای سنجش سطح هیدروکربن‌ها استفاده می‌شوند تکنولوژی سنجش ساده، قابل اطمینان و دقیق است.

این نوع ترانسمیتر سطح برای رنج‌های مختلف، فشارهای بالا و دماهای بالا و پایین مناسب است و ترانسمیترهای دیگر در فشارها و دماهای بالا امکان fail شدن را دارند لذا برای سنجش هیدروکربن‌ها از این نوع level transmitter استفاده می‌کنند.



تکنولوژی لول ترانسیمتر دیسپلیسر

در لول ترانسمیتر دیسپلیسر 2 نوع تکنولوژی استفاده می‌شود که روش اول تورک تیوب (torque tube) و روش دوم فنری (spring type) می‌باشد.

برندهای مختلفی که از روش تورک تیوب (torque tube) استفاده کرده اند می‌توانیم masoneilan، fisher، foxboro، spriano نام برد،

و برندهایی که از روش spring type استفاده کردن می‌توان از magnetrol، mobrey، pelt نام برد.

هر دو این روش‌ها را دارای یک شناور استوانه‌ای هستند که متناسب با سطح اندازه‌گیری و ویژگی‌های سیال طراحی می‌شود و در سیال غوطه ور می‌شوند.

حال در مورد هر دو این روش یعنی تورک تیوب (torque tube) و فنری (spring type) به اختصار توضیح می‌دهیم.

1-تورک تیوب (torque tube)

 در مدل تورک تیوب (torque tube) معروف‌ترین برندها، fisher با مدل DLC3010 و سنسور دیسپلیسری فیشر مدل 249، Masoneilan با مدل 12400 و 12300، tokio keiso با مدل fst3000 و fst4000 می‌باشد.

در خیلی از پالایشگاه‌ها و پتروشیمی‌های کشور برند spriano به دلیل عملکرد ضعیف با برندهای فوق به خصوص فیشر (fisher) با مدل DLC3010 تعویض شده است

در طراحی تورک تیوب (torque tube) یک رابطه بین دیسپلیسر (Displacer) و تورک تیوب (torque tube) وجود دارد که به آن arm یا همان بازویی می‌گویند.

یک سر بازویی به شناور (Displacer) و سمت دیگر آن به یک طرف تورک تیوب (torque tube) متصل است

حال با بالا و پایین رفتن شناور قسمت انتهایی تورک تیوب (torque tube) نیز حرکت می‌کند ولی این حرکت از نوع چرخشی می‌باشد،

با حرکت چرخشی قسمت انتهایی تورک تیوب (torque tube) سمت دیگر تورک تیوب که به ترانسمیتر متصل است، حرکت می‌کند

و ترانسمیتر این چرخش زاویه ای تورک تیوب (torque tube) را می‌سنجد و عدد قابل فهم از تغییر سطح سیال تبدیل می‌کند.

2- فنری (spring type)

این طراحی ظریف‌تر از حالت تورک تیوب (torque tube) است و مشکلات حالت تورک تیوب را رفع کرده است و به همان اندازه قابل اعتماد، کوچک تر، سبک‌تر و قوی‌تر است.

 در حالت عملکرد فنری تغییر وزن دیسپلیسر (Displacer) به صورت مستقیم و توسط فنر بر روی ترانسیتر منتقل می شود.

از مدل‌های حالت عملکردی فنری می‌توان به MLT100 از برند mobrey و E3 Modulevel از برند magnetrol نام برد.

 این مدل از دیسپلیسر لول ترانسمیترها (Displacer level transmitter) دارای قابلیت‌های زیر نسبت به حالت تورک تیوب (torque tube) می‌باشد.

•  کوچک تر، سبک‌تر و قوی تر
•  اشتغال فضای کمتر جهت نصب
• ساده‌تر برای نصب
•  تعمیر و نگهداری کمتر
•  بدون نقطه‌های جوش حساس

ما در شرکت فرتاک ایمن ویژن امکان طراحی و ساخت کامل این تجهیز را داریم.



سوالات متداول

1.لول ترانسمیتر دیسپلیسری چیست؟

ابزاری برای اندازه‌گیری سطح مایعات که بر اساس قانون ارشمیدس و نیروی شناوری عمل می‌کند.

2.چرا از لول ترانسمیتر دیسپلیسری برای سنجش هیدروکربن‌ها استفاده می‌شود؟

به دلیل عملکرد مطمئن، دقت بالا و مقاومت در برابر فشار و دماهای بالا و پایین.

3.تفاوت تکنولوژی‌های تورک تیوب و فنری چیست؟

تورک تیوب: بر اساس چرخش بازویی و انتقال حرکت به ترانسمیتر. فنری: انتقال مستقیم تغییر وزن دیسپلیسر از طریق فنر به ترانسمیتر، با طراحی سبک‌تر و نصب آسان‌تر.

4.مزایای تکنولوژی فنری نسبت به تورک تیوب چیست؟

کوچک‌تر و سبک‌تر نصب آسان‌تر نیاز به تعمیر و نگهداری کمتر بدون نقاط جوش حساس

5.کدام برندها در طراحی لول ترانسمیتر دیسپلیسری معروف هستند؟

تورک تیوب: Fisher، Masoneilan، Tokio Keiso فنری: Magnetrol، Mobrey

آیا امکان طراحی و ساخت این تجهیزات در ایران وجود دارد؟

بله، شرکت فرتاک ایمن ویژن قابلیت طراحی و ساخت کامل این تجهیزات را دارد.
