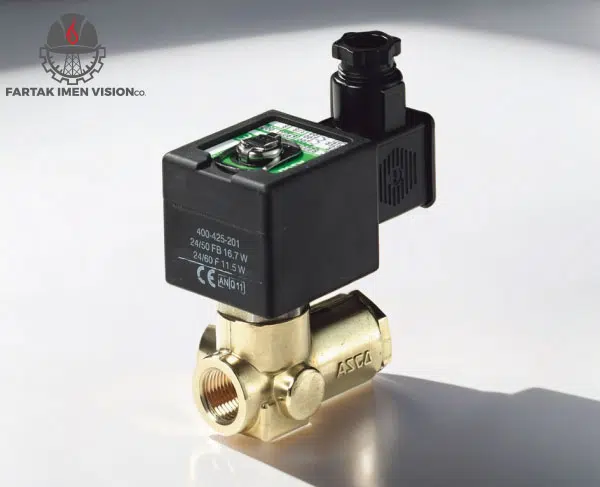

شیر برقی آسکو سری 223 ASCO solenoid valve series برای خدمات عمومی طراحی شده و بهویژه برای کنترل سیالات با فشار بالا ایدهآل است.
این شیرها عملکردی پایلوتدار دارند و به دلیل طراحی پیستون شناور، برای انواع سیالات مانند هوا، گازهای بیاثر، آب و روغن و سیالات با فشار بالا مناسب هستند.
این شیرها در دو نوع معمولا بسته (NC) و معمولا باز (NO) موجود بوده و در اندازه های 1/4 اینچ تا 3/4 اینچ عرضه می شوند.
مزایای شیر برقی آسکو سری 223
- ساختار مقاوم: این شیرها برای کاربردهای سنگین طراحی شدهاند و در فشارهای بالا عملکردی قابل اطمینان ارائه میدهند.
- سازگاری بالا: مواد بهکاررفته مانند برنج و استیل ضدزنگ، آنها را با طیف وسیعی از سیالات سازگار کرده است.
- ایمنی و استانداردها: این شیرها با استانداردهای CE و UKCA مطابقت داشته و ایمنی و کیفیت بالا را تضمین میکنند.
- دامنه دمایی وسیع: از 20- درجه سانتیگراد تا 90+ درجه سانتیگراد کارایی داشته و برای شرایط محیطی مختلف مناسب هستند.
- زمان پاسخدهی سریع: بین 15 تا 60 میلیثانیه دارند.
- افزایش طول عمر دستگاه در شرایط سخت:به دلیل طراحی پیستون شناور
- نصب در هر وضعیت:</strong این شیرها را میتوان در هر موقعیتی (بدون محدودیت زاویه) نصب کرد بدون اینکه بر عملکرد آنها تأثیر بگذارد.
- کیت قطعات یدکی (Spare Parts Kits):داشتن کیت قطعات یدکی (شامل شماره فنیهای درج شده در دیتاشیت) برای تعمیر و نگهداری طولانیمدت موجود است.
مشخصات فنی
| ویژگی فنی | مقادیر و توضیحات |
|---|---|
| سایز دهانه (Pipe Size) | 1/4، 3/8، 1/2 و 3/4 اینچ |
| نوع عملکرد | پایلوتدار (Pilot Operated) با پیستون شناور |
| وضعیت دریچه | معمولاً بسته (NC) و معمولاً باز (NO) |
| سیالات سازگار | هوا، گازهای بیاثر، آب و روغن |
| بازه دمایی سیال | 20- تا 90+ درجه سانتیگراد |
| حداکثر ویسکوزیته | 65 سانتیاستوک (cSt) |
| زمان پاسخدهی | 15 تا 60 میلیثانیه |
| جنس بدنه | برنج یا استیل ضدزنگ 304 (AISI 304 SS) |
| متریال آببندها | استاندارد: NBR و PTFE / انتخابی: FPM, EPDM, CR |
| درجه حفاظت کویل | IP65 (استاندارد) / IP67 (ضد آب سفارشی) |
| استانداردها | CE، UKCA (مطابق با دستورالعملهای EC)، UL و CSA، ضد انفجار (Explosionproof) مطابق با استاندارد ATEX |
| جنس هسته و پلاگ نات | از استیل ضدزنگ برای مقاومت در برابر خوردگی |
| کلاس عایق بندی کویل | کلاس F |
| کانکتور | دوشاخهای با مشخصات ISO 4400 / EN 175301-803، فرم A |
| ولتاژهای استاندارد | AC (24V – 48V – 115V – 230V / 50Hz) و DC (24V – 48V) |
محدودیتهای فشار
تفاوت بر اساس ولتاژ (AC در مقابل DC):
- در اکثر مدلهای سری 223 (مثل سایز 1/4 تا 1/2 اینچ)، حداکثر فشار برای ولتاژ
AC (متناوب) میتواند تا 100 بار برسد،
اما برای ولتاژ DC (مستقیم) این مقدار به 35 بار محدود میشود. - در برخی مدلهای دیگر (مانند کد SCB223A121)، حداکثر فشار در حالت AC معادل
50 بار و در حالت DC معادل 30 بار است.
تفاوت بر اساس سایز شیر:
برای شیر 3/4 اینچ (کد SCB223B005)، حداکثر فشار به مراتب کمتر است:
50 بار در حالت AC و تنها 20 بار در حالت DC.
تفاوت در حداقل فشار عملیاتی (Min. PSI):
در حالی که برای سایزهای 1/4 و 3/8 اینچ حداقل فشار 0.7 بار است،
برای سایزهای 1/2 و 3/4 اینچ، شیر برای عملکرد صحیح به حداقل
1.8 بار اختلاف فشار نیاز دارد.
| سایز (اینچ) | قطر اوریفیس (mm) | ضریب جریان (Kv) | حداقل فشار (bar) | حداکثر فشار – AC (bar) | حداکثر فشار – DC (bar) |
|---|---|---|---|---|---|
| 1/4″ | 8 | 1.3 | 0.7 | 100 | 35 |
| 3/8″ | 8 | 1.3 | 0.7 | 100 | 35 |
| 1/2″ | 9 | 2.7 | 1.8 | 100 | 35 |
| 3/4″ | 19 | 6.7 | 1.8 | 50 | 20 |
کاربردها
شیر برقی آسکو سری 223 در موارد زیر کاربرد دارد:
- سیستمهای کنترل فشار بالا
- تأسیسات صنعتی
- خطوط انتقال گاز و مایعات
این شیرها قابلیت نصب در هر موقعیتی را دارند و بدون تأثیر بر عملکرد، نیازهای صنعتی مختلف را پوشش میدهند.
قیمت شیر برقی آسکو سری 223
با توجه به تنوع متریال بدنه (برنج یا استیل 304) و انواع آببندها، پیشنهاد میکنیم قبل از سفارش، از مشاوره رایگان واحد مهندسی فرتاک ایمن ویژن برای انتخاب دقیقترین مدل متناسب با سیال خود بهرهمند شوید
سوالات متداول
1. آیا شیر برقی 223 برای سیالات خاصی مناسب است؟
بله، این شیرها برای سیالاتی نظیر هوا، گازهای بیاثر، آب و روغن طراحی شدهاند.
2. آیا امکان استفاده از این شیرها در دماهای پایین وجود دارد؟
بله، این شیرها در بازه دمایی 20- تا 90+ درجه سانتیگراد کار میکنند.
3. آیا استانداردهای ایمنی در این شیر رعایت شده است؟
بله، این شیرها با استانداردهای CE و UKCA مطابقت دارند.
4. مدت زمان تحویل شیر برقی 223 چقدر است؟
بسته به موجودی انبار و شرایط پروژه، شیر برقی 223 در سریعترین زمان ممکن به مشتری تحویل داده میشود.
5. آیا شیر برقی 223 دارای گارانتی است؟
بله، شیر برقی 223 ارائه شده توسط فرتاک ایمن ویژن با گارانتی رسمی و معتبر عرضه میشود.
6. آیا قبل از ارسال، تست کیفیت روی دستگاه انجام میشود؟
بله، قبل از ارسال از نظر عملکرد و کیفیت توسط کارشناسان فنی بررسی و تست میشوند.
7. چگونه میتوان این دستگاه را تهیه کرد؟
برای خرید، ثبت سفارش، دریافت مشاوره تخصصی و اطلاع از قیمت روز، میتوانید با شماره 02191094546 تماس بگیرید.
