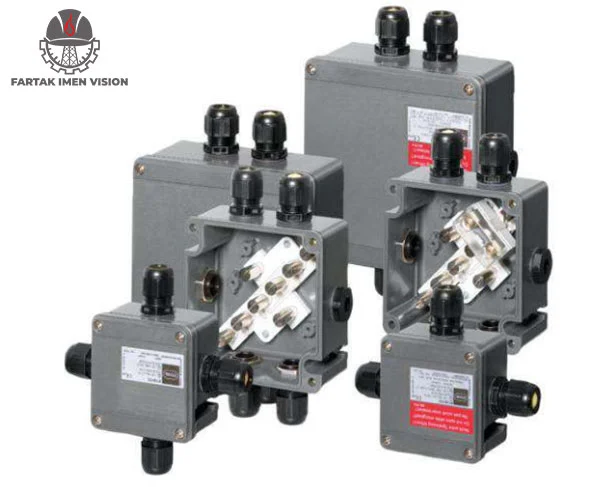

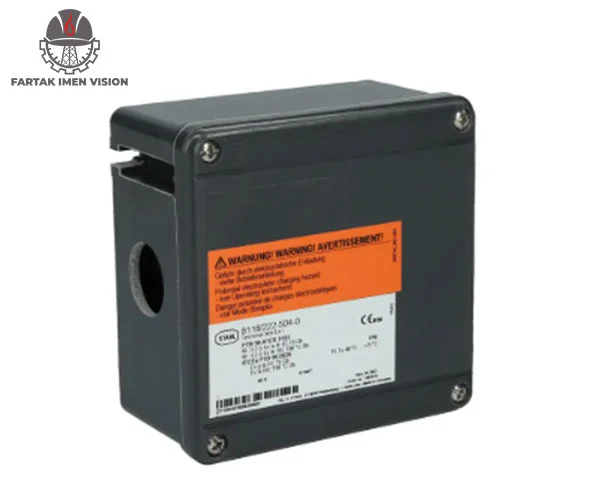

تحلیل کامل جعبهتقسیمهای ضدانفجار R. STAHL
(راهنمای انتخاب حرفهای برای Zone 1 و Zone 2)
اگر بخواهیم تنها یک نکته را درباره جعبهتقسیمهای ضدانفجار R. STAHL بگوییم، این است:
این باکسها فقط یک محفظه برای اتصالات الکتریکی نیستند؛ یک لایه امنیتی حیاتی برای جلوگیری از جرقه، انفجار و توقف تولید هستند.
در این مقاله، یک جمعبندی دقیق و مهندسی برای انتخاب مدل مناسب ارائه میشود—بهگونهای که حتی بدون کلیک یا سرچ بیشتر، بتوانید تصمیم اولیه را بگیرید.
چرا جعبهتقسیم ضد انفجار اهمیت حیاتی دارد؟
در یک واحد فرایندی، هر اتصال الکتریکی یک نقطه بالقوه جرقه است. برای همین، در کلاسهای خطر Ex Zone 1 و Zone 2، انتخاب باکس اشتباه میتواند به حادثه، جریمه HSE و حتی توقف کامل واحد منجر شود.
شرکت R. STAHL آلمان یکی از معتبرترین تولیدکنندگان تجهیزات ضدانفجار است و جعبهتقسیمهای آن دقیقاً برای همین شرایط طراحی شدهاند:
ایمنی طولانیمدت، مقاومت مکانیکی بالا، و انطباق کامل با ATEX / IECEx برای مناطق پرخطر (Hazardous Areas).
فلسفه طراحی: تفاوت واقعی در سطح حفاظت
دو مفهوم کلیدی در طراحی باکسهای اشال:
Ex e (Increased Safety) — افزایش ایمنی
برای ترمینالهای قدرت و برق صنعتی
- جلوگیری از ایجاد جرقه در ترمینال
- کنترل حرارت در نقاط اتصال و ترمینال
- مقاومت در برابر برابر ضربه (Impact Test 7 Joule)
- درجه حفاظت IP66 (مقاومت در برابر نفوذ گرد و غبار یا رطوبت)
واشرهای سیلیکونی فومشده باعث میشوند باکس در سرما و گرمای شدید خاصیت آببندی خود را حفظ کند.
Ex i (Intrinsic Safety) — ذاتاً ایمن برای ابزار دقیق
برای لوپهای حساس، PLC، DCS و ترانسمیترها
- محدودسازی انرژی مدار
- جلوگیری از اشتعال در سطح سیگنال
- مناسب برای منطقههای ابزار دقیق با حساسیت بالا
مقایسه مهندسی سریهای اصلی R. STAHL بر اساس متریال
اگر قصد خرید دارید، این جدول ذهنی کمک میکند سری مناسب را سریع انتخاب کنید.
انتخاب متریال مناسب، وابسته به محیط نصب (Onshore/Offshore) و میزان خورندگی محیط است. دو سری اصلی جعبه تقسیمهای اشال عبارتند از:
سری 8146 – پلیاستر تقویتشده با الیاف شیشه (GRP)
«کارآمدترین و پرمصرفترین سری برای پتروشیمیها»
این سری، “اسب کاری” (Workhorse) محصولات اشال محسوب میشود. بدنه از رزین پلیاستر تقویتشده با فیبر گلاس ساخته شده که در برابر ضربه و خوردگی شیمیایی بسیار مقاوم است.
مزایا:
- وزن سبک، نصب آسان
- مقاومت عالی در محیطهای اسیدی و خورنده
- نیاز نداشتن به رنگ
- قیمت اقتصادیتر نسبت به استیل
- طراحی ماژولار، قابلیت ترکیب شدن با هم را دارند تا سایزهای بزرگتری ایجاد کنند
مناسب برای:
پالایشگاهها، واحدهای شیمیایی، Zone 1 و Zone 2 با بخارات خورنده
سری 8150 – استنلس استیل 316L / 304
«انتخاب اول محیطهای دریایی (Offshore) یا صنایع غذایی و دارویی»
مزایا:
- مقاومت استثنایی در برابر آب نمک Salt Spray
- بیشترین استحکام مکانیکی
- لبههای کانالدار (Protection Channel) برای جلوگیری از ورود آب هنگام باز کردن درب
- مناسب Food / Pharma
مناسب برای:
Offshore، اسکلهها، سکوهای نفتی، واحدهای بهداشتی و فرایندی با شستوشوی مداوم
داخل باکس چه خبر است؟ (ترمینال، گلند، کابلشیلد)
مهندسهای ابزار دقیق همیشه میدانند: کیفیت داخلی اهمیتش کمتر از بدنه نیست.
ترمینالها
برندهای Phoenix، WAGO یا ترمینالهای اختصاصی Stahl
- مقاوم در برابر ارتعاش (Vibration-proof)
- نصب و سیمکشی آسان
- عمر طولانی و اتصال پایدار
گلند پلیت (Gland Plate)
در مدلهای فلزی یا برخی GRP، گلندپلیت استیل/برنجی:
- تخلیه الکترواستاتیک
- امکان ارت (Earth) کردن یکپارچه شیلد کابلها
- کاهش نویز برای سیگنالهای حساس
چرا بسیاری از سایتها، Stahl را انتخاب میکنند؟
پاسخ یک کلمه است:
System Certification
اگر یک باکس خالی بخرید و در آن سوراخ کاری انجام دهید، تأییدیه ATEX باطل میشود.
اما اشال باکسها را بهصورت اسمبل کامل (باکس + ترمینال + گلند + لوازم) تحویل میدهد و کل مجموعه دارای یک گواهی واحد است.
این یعنی:
- دردسر کمتر برای بازرسی
- عبور سریعتر از تستهای HSE
- ریسک صفر در تأییدیه نهایی سایت
برای مدیر تدارکات پروژه، یعنی تحویل بدون برگشت خوردن.
نکات مهندسی نصب و نگهداری
1) نصب Breather/Drain
در مناطق مرطوب مثل عسلویه، بندرعباس، شمال ایران نصب یک Breather ضد انفجار در پایینترین نقطه باکس الزامی است:
- از تجمع رطوبت داخل باکس جلوگیری میکند
- عمر ترمینالها چند برابر میشود
2) رعایت گشتاور پیچها
بستن پیچهای درب باید با گشتاور (Torque) توصیه شده در منوال انجام شود. بیشازحد سفت کردن پیچ باعث دفرمه شدن واشر و از بینرفتن IP66 میشود.
3) فضای رزرو
حداقل ۲۰٪ فضای خالی روی ریل یا ترمینال رزرو برای توسعه آینده در نظر بگیرید.
چطور بین مدل GRP و استیل انتخاب کنیم؟ (راهنمای سریع)
اگر هنوز مطمئن نیستید، این سه سؤال تصمیم را آسان میکند:
- محیط خورنده اسیدی است؟
GRP (8146) - محیط دریایی است یا شستوشوی شدید دارد؟
استیل (8150) - نیاز به استحکام ضربهای بالاتر دارید؟
استیل
قیمت جعبهتقسیم ضدانفجار R. STAHL
اگر برای پروژه خود نیاز به انتخاب مدل مناسب، دریافت دیتاشیت، یا استعلام قیمت دارید، کافی است:
با کارشناسان مهندسی ما تماس بگیرید تا بهترین مدل مطابق لوکیشن، متریال، کلاس حفاظتی و نیاز ابزار دقیق پیشنهاد شود.
سوالات متداول
1.آیا جعبهتقسیمهای اشال قابل کاستومسازی هستند؟
بله، در ابعاد، تعداد ورودیها، نوع ترمینال و تعداد گلندها امکان طراحی سفارشی وجود دارد.
2.آیا قیمت اشال نسبت به آسیاییها توجیه دارد؟
برای پروژههای بلندمدت، هزینه تعمیرات، توقف تولید و بازرسی چندینبرابر قیمت اولیه است. در نتیجه Life Cycle Cost اشال بسیار کمتر است.
3.آیا برای سیگنالهای ابزار دقیق، GRP مناسب است؟
بله، بهخصوص وقتی با گلندپلیت فلزی استفاده شود، خروج نویز و اتصال شیلد کاملاً استاندارد انجام میشود.
4.آیا امکان تحویل با گواهی کامل وجود دارد؟
بله، اشال باکس را بهصورت اسمبلشده با گواهی واحد (System Certificate) ارائه میدهد.
