هارد بریر چیست؟ | Hard Barrier
هارد بریر {راهحل مطمئن ایمنی ذاتی برای مناطق Hazardous} یک تجهیز حیاتی در صنایع پرخطر است که نقش اصلی آن حفاظت از سیستمهای کنترل در مقابل خطرات الکتریکی ناشی از مناطق Hazardous میباشد.
اگر تجهیزات کنترلی شما در Safe Area هستند و سنسورها یا عملگرها در Hazardous Area، بریر دیود زنری Z896 دقیقاً همان قطعهای است که از یک خطای کوچک، یک حادثه بزرگ جلوگیری میکند.
این بریر با محدودسازی انرژی الکتریکی، اجازه نمیدهد ولتاژ یا جریان خطرناک به ناحیه پرخطر منتقل شود؛ حتی در شرایط خطا.

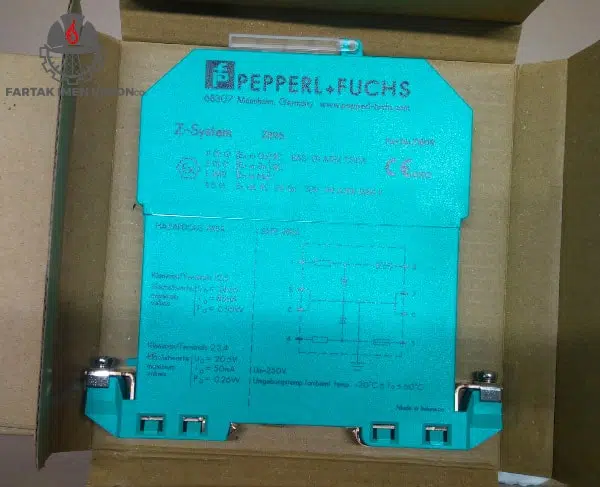

بریر دیود زنری Pepperl+Fuchs مدل Pepperl+Fuchs Zener Diode Barrier Z896 یک تجهیز حفاظتی پسیو در سیستمهای Intrinsic Safety است که با استفاده از دیودهای زنر، انرژی اضافی را به زمین هدایت کرده و از ایجاد جرقه در مناطق Hazardous جلوگیری میکند.
بریر دیود زنری چیست و چرا در صنعت حیاتی است؟
بریر دیود زنری (Zener Barrier) یکی از سادهترین و درعینحال قابلاعتمادترین روشهای ایجاد هارد بریر و ایمنی ذاتی (IS) برای کنترل انرژی الکتریکی در صنایع نفت، گاز، پتروشیمی و نیروگاهی است.
این بریر:
- بین سیستم کنترل (PLC/DCS) و تجهیزات فیلد نصب میشود
- مانع انتقال انرژی الکتریکی خطرناک به منطقه پرخطر میشود
- ریسک جرقه، انفجار و حوادث HSE را بهشدت کاهش میدهد
سؤال مهم اینجاست:
اگر فقط یک افزایش ولتاژ ناگهانی رخ دهد، چه اتفاقی میافتد؟ اینجاست که Z896 به عنوان یک هارد بریر وارد عمل میشود.
بریر دیود زنری چگونه کار میکند؟
عملکرد بریر Z896 بر پایه دیودهای زنر با بایاس معکوس است:
در حالت عادی:
- ولتاژ سیستم کمتر از ولتاژ شکست دیودهاست (Breakdown Voltage)
- دیود زنری خاموش باقی میماند
- سیگنال بدون اختلال عبور میکند
در شرایط خطا (Overvoltage):
- ولتاژ از میزان ولتاژ شکست دیودها عبور میکند
- دیود زنری به ولتاژ شکست میرسد
- دیود زنری دارای پولاریته معکوس است؛ یعنی کاتد آن باید به نقطه اتصال زمین وصل شود و انرژی اضافی به زمین (Earth) هدایت میشود
- فیوز داخلی بریر عمل کرده و مسیر عبور جریان را مسدود میکند و مدار ایمن میشود
نکته مهم نصب:
دیود زنری دارای پولاریته معکوس است؛ کاتد حتماً باید به زمین متصل شود.
زمین نامناسب = ایمنی نامطمئن.
بریرها مابین سیستم کنترل و تجهیزاتی که در سایت نصب میشوند قرار میگیرند و از انتقال انرژی اضافی سیستم کنترل به منطقه پرخطر جلوگیری میکنند. این انرژی میتواند از یک منبع تغذیه آزاد شود یا در یک خازن یا سلف ذخیره شده باشد.
چرا Pepperl+Fuchs Z896 انتخاب حرفهایهاست؟
مزایای کلیدی Z896 به عنوان یک هارد بریر:
- محافظت مطمئن از Hazardous Area
- عملکرد سریع در شرایط اضافهولتاژ
- طراحی پسیو، بدون نیاز به تغذیه
- کاهش ریسک حوادث HSE
- مناسب پروژههای صنعتی حساس
- دیود زنری دقیق → جلوگیری از جرقه
- فیوز داخلی → قطع سریع در خطا
- طراحی صنعتی → طول عمر بالا
بریر پسیو یا اکتیو؟ کدام مناسب شماست؟
قبل از خرید، این مقایسه را ببینید:
بریر پسیو (Passive) (مثل Z896)
- ساده و قابل اعتماد
- بدون تغذیه
- هزینه کمتر
- نیازمند زمین استاندارد
- مقاومتهای محدودکننده ولتاژ
بریر اکتیو (Active) (مثل KFD2-VR4-Ex1.26)
- دقت بالاتر سیگنال
- بدون نیاز به زمین IS
- قیمت بالاتر
- پیچیدگی بیشتر
- دارای مدارهای الکترونیکی پیشرفته برای کنترل بهتر انرژی
برای بسیاری از پروژههای صنعتی کلاسیک، Z896 کاملاً کافی و اقتصادی است.
چه زمانی استفاده از Z896 بهترین انتخاب است؟
اگر یکی از این شرایط را دارید، این مدل برای شما مناسب است:
- تجهیزات فیلد در Zone 1 یا Zone 2
- نیاز به ایمنی ذاتی طبق ATEX / IECEx
- اولویت با سادگی، اطمینان و دوام
- محدودیت بودجه پروژه
مقایسه مدل های موجود بریر
| ویژگی / مدل | KFD2-UT2-1 | Z896 | KFD2-VR4-Ex1.26 | KCD2-RR2-Ex1 | 9377-FB-R |
|---|---|---|---|---|---|
| نوع بریر | مبدل دما ایزوله 1 کاناله | دیود زنری پسیو | بریر اکتیو ایزوله | ایزوله (Resistance Repeater) | Fieldbus Barrier |
| ورودی | TC / RTD / Voltage / Potentiometer | سیگنال ولتاژ/جریان (Hazardous Area) | سیگنال ولتاژ از سنسور | RTD / Pt100 / Pt500 / Pt1000 / Potentiometer | Fieldbus H1 ترانک + اسپور |
| خروجی | 0/4–20 mA آنالوگ | سیگنال محدود شده، بدون تغذیه | سیگنال ولتاژ ایزوله، تغذیه سنسور | 0–10 mA | تا 6 اسپور ایمن |
| ایزولاسیون | کامل | نیازمند زمین استاندارد | کامل | کامل (ورودی، خروجی، تغذیه) | گالوانیکی کامل بین ترانک و اسپورها |
| تغذیه | 24V DC | ندارد (پسیو) | دارد (تغذیه سنسورهای 2/3 سیم) | 19–30 V DC | از ترانک Fieldbus تامین میشود |
| تشخیص خطا | LFD برای خطای سنسور | ❌ ندارد | ❌ ندارد | LFD (Line Fault Detection) | LED وضعیت برای تشخیص سریع خطا |
| استانداردها / ایمنی | SIL 2، NAMUR NE44 | ATEX / IECEx (Intrinsic Safety) | SIL 2، Zone 1/2 | SIL 2, ATEX, IECEx | Zone 1/2، Intrinsic Safety، IP65/IP66 |
| مزایا | ایزولاسیون، خروجی رله، جبران اتصال سرد | ساده، مطمئن، محدودکننده انرژی | ایزولاسیون کامل، تغذیه سنسور، دقت بالا | ایمنی و دقت سیگنال مقاومتی، LFD، سیمکشی 2/3/4 سیمه | ایمنی شبکه Fieldbus، نصب آسان، سازگار با سیستمهای قدیمی، ماژولار |
| کاربرد اصلی | پروژههای صنعتی حساس به دما | حفاظت ایمنی ذاتی در Hazardous Area | انتقال ایمن سیگنال ولتاژ و تغذیه سنسور در Zone 1/2 | انتقال ایمن سیگنال مقاومتی در Hazardous Area | شبکههای Fieldbus H1 در محیطهای صنعتی پرخطر |
قیمت بریر دیود زنری Pepperl+Fuchs Z896
قیمت این تجهیز بسته به موجودی بازار، تعداد سفارش، پروژهای یا تکی بودن متغیر است.
📞 برای دریافت قیمت بهروز، مشاوره فنی یا ثبت سفارش: 021-88800719
مشاوره قبل از خرید = کاهش هزینههای اشتباه بعدی
سوالات متداول
1. آیا بریر دیود زنری Pupperl+Fuchs مدل Z896 برای تجهیزات من مناسب است؟
اگر در محیط صنعتی شما تجهیزات در منطقه Hazardous Area قرار دارند و نیاز به حفاظت در برابر انتقال انرژی غیرمجاز دارید، این مدل گزینهای ایدهآل است. قبل از خرید، مقدار ولتاژ و جریان مورد نیاز سیستم خود را بررسی کنید.
2. چه تفاوتی بین مدلهای مختلف بریرهای دیود زنری وجود دارد؟
تفاوت اصلی در سطح ولتاژ شکست، تعداد کانالها و میزان مقاومت در برابر اضافه ولتاژ است. برای انتخاب بهترین مدل، باید مشخصات فنی تجهیزات خود را بررسی کنید.
3. آیا برای نصب این بریر نیاز به تجهیزات جانبی دارم؟
در بیشتر موارد، بریر دیود زنری بهتنهایی قابل نصب است، اما برای عملکرد بهینه ممکن است به محفظههای محافظ و کابلهای مخصوص زمین نیاز داشته باشید.
4. چه مدت عمر مفید بریر دیود زنری Pupperl+Fuchs مدل Z896 است؟
این بریر بهدلیل استفاده از دیودهای زنری باکیفیت و طراحی صنعتی مقاوم، عمر طولانی دارد، اما عمر مفید آن بستگی به شرایط محیطی و میزان استفاده دارد. بررسی دورهای و نگهداری منظم، عمر آن را افزایش میدهد.
5. چگونه میتوانم اصل بودن بریر دیود زنری مدل Z896 را تشخیص دهم؟
برای اطمینان از خرید محصول اصل، حتماً از فروشگاههای معتبر خرید کنید و به ویژگیهایی مانند هولوگرام برند Pepperl+Fuchs، شماره سریال و بستهبندی رسمی توجه کنید.
6. آیا این مدل با استانداردهای ایمنی جهانی سازگار است؟
بله، این بریر مطابق با استانداردهای بینالمللی ایمنی، از جمله ATEX و IECEx طراحی شده و مناسب محیطهای پرخطر صنعتی است.
7. آیا نصب این بریر پیچیده است یا خودم میتوانم آن را نصب کنم؟
نصب بریر نسبتاً ساده است، اما برای اطمینان از عملکرد صحیح و ایمنی بیشتر، توصیه میشود از یک تکنسین متخصص در سیستمهای ذاتاً ایمن کمک بگیرید.
