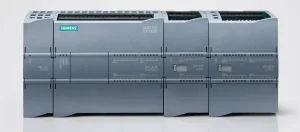

معرفی زیمنس PLC S7-1200
زیمنس PLC S7-1200 کنترل کننده که به عنوان جایگزین سری S7-200 از سال 2009 تولید و روانه بازار شده اند را میتوان یک انتخاب هوشمندانه برای سیستم های اتوماسیون با ورودی خروجی ها محدود و در محدوده عملکردی و سرعت پردازشی پایین تا میان رده در نظر‌گرفت.
این سری از کنترل کننده های زیمنس به عنوان کنترل کنندهای Basic دسته بندی می شوند و در سری های Standard ،Fail safe و SIPLUS تولید می شوند.
همچنین سری جدیدتر این کنترل کننده سری S7-1200 G2 می باشد که از سال 2024/2025 به بازار معرفی شده است، این سری از کنترل کننده ها نسبت به S7-1200 دارای سرعت پردازش بهتر، قابلیت پشتیبانی بهتر از شبکه های صنعتی، افزایش ظرفیت حافظه های Work memory و Load memory، تعداد ورودی خروجی های بیشتر و همچنین ساختار و طراحی کوچیک تر و متفاوت می باشد.
کنترل کننده های S7-1200 همگی به صورت Compact بوده و روی ماژول CPU خود تعداد محدودی I/O و همچنین پورت های ارتباط شبکه دارند.
این تعداد ورودی خروجی ها و همچنین پورت های شبکه میتوانند بسته به نیاز و شرایط پروژه به وسیله ماژول های آماده افزایش یابند.
همچنین طراحی جالب این CPU ها به صورتی است که میتوان جهت افرایش سیگنال های خروجی یا پورت های شبکه روی بدنه خود CPU یک Board (Signal board / communication board) اضافه کرد که باعث میشود در طراحی تابلو کنترل فضای کمتری اشغال شود.
Siemens PLC S7-1200 یک کنترلر کامپکت، مقرون‌به‌صرفه و قابل برنامه‌ریزی است که از سال ۲۰۰۹ به عنوان جایگزین سری S7-200 معرفی شد. این سری برای پروژههای اتوماسیون کوچک تا متوسط با نیاز به I/O محدود و سرعت پردازش متوسط طراحی شده است.
این کنترلر در نسخههای مختلف Standard، Fail-Safe و SIPLUS تولید میشود. همچنین از سال ۲۰۲۴ نسخه جدیدتری به نام S7-1200 G2 وارد بازار شده که دارای سرعت پردازش بالاتر، حافظه بیشتر، طراحی کوچک‌تر و ورودی/خروجی بیشتر است.
مزایا پی ال سی زیمنس S7-1200
-
پشتیبانی از قابلیت Fail-Safe:
درصورتی که سیستم کنترل و اتوماسیون صنعتی ما نیازمند این است که دارای Safety integrated level بالایی باشد باید از کنترل کنندها، کارت ها و ماژول هایی استفاده شود که از آن سطح امنیت و اطمینان پشتیبانی کرده وگواهینامه های لازم را داشته باشد.
کارت های Fail safe زیمنس از این قابلیت پشتیبانی کرده و در این کاربردها قابل استفاده می باشد.
برنامه نویسی برای این کارت ها به سادگی مدل های استاندارد بوده و سایز تجهیزات Fail-safe نیز از طریق بستر PROFINET قابلیت ارتباط با یکدیگر را دارند.
-
پشتیبانی داخلی از کاربرد های خاص:
به دلیل اینکه کنترل کننده های سری S7-1200 از ورودی های High Speed Counter با فرکانس بالا و همچنین خروجی های Pulse Generator پشتیبانی مکنند می توانند به خوبی در کاربرد های موشن کنترل مانند: کنترل Servo Motor ها و Stepper Motorها مورد استفاده قرار بگیرند.
همچنین به دلیل پشتیبانی از بلوک های کنترل PID داخلی، بدون نیاز به استفاده از ماژول های توسعه، قابلیت استفاده در سیستم های کنترل حلقه بسته را دارند.
-
طراحی نوآورانه:
طراحی بدنه اصلی این سری از کنترل کننده های زیمنس به گونه ای است که با کمترین ابعاد و اشغال فضا، تمام نیاز های سیستم های اتوماسیون با ورودی و خروجی محدود را ساپورت می کند.
به لطف طراحی و استفاده از Signal Board ها بدون نیاز به استفاده از ماژول های توسعه در کنار CPU، امکان افزایش تعداد سیگنال ها و پورت های شبکه وجود دارد.
-
سطح حفاظت بالا:
در این سری از کنترل کننده های به وسیله know-how protection ، copy protection و access protection از بازکردن و کپی کردن یا دستکاری اطلاعات برنامه نویسی، جلوگیری شده است.
همچنین بخوانید: پنل HMI زیمنس مدل KTP700 سری BASIC
مشخصات plc s7 1200
پی ال سی زیمنس S7-1200 یکی از محبوب‌ترین و پرکاربردترین کنترلرهای منطقی قابل برنامه‌ریزی در صنایع مختلف است.
این PLC به دلیل ویژگی‌هایی مانند قابلیت ارتباطات صنعتی قوی، ماژولار بودن، قیمت مناسب، و قابلیت برنامهنویسی با نرم‌افزار TIA Portal، کاربردهای گسترده‌ای دارد.
بعضی از این ویژگی ها در ادامه اشاره میشوند:
- پشتیبانی از پروتکل‌های صنعتی مانند PROFINET، Modbus TCP
- قابلیت ارتباط با HMI و SCADA
- ورودی/خروجیهای دیجیتال و آنالوگ
- پشتیبانی از توابع PID، شمارنده‌ها، تایمرها
- امکان اتصال ماژول‌های افزایشی
- قابلیت مانیتورینگ و کنترل از راه دور
- شمارنده سرعت بالا (High Speed Counter)
- مدولاسیون عرض پالس (pulse width modulation)
- خروجیهای دنباله پالس (pulse sequence outputs)
- کنترل سرعت (speed control)
- موقعیت‌یابی (positioning)
کاربرد ها
این PLC ها در صنابع مختلف زیادی قابلیت استفاده دارد:
- صنایع بسته‌بندی (Packaging Industry)
- کنترل فرآیند بسته‌بندی اتوماتیک
- شمارش و جداسازی محصولات
- هماهنگ‌سازی نوار نقاله‌ها و سنسورها
- صنایع غذایی و نوشیدنی (Food & Beverage)
- کنترل دما، فشار و سطح مواد در مخازن
- اجرای مراحل ترکیب، پخت و پر کردن بطری‌ها
- شستشوی خودکار خطوط تولید (CIP Systems)
- صنایع خودروسازی (Automotive Industry)
- کنترل خطوط مونتاژ و ربات‌های صنعتی
- آزمایش‌های کیفیت و بررسی سیستم‌های ایمنی
- هماهنگی بین ایستگاه‌های تولید
- سیستم‌های تصفیه آب و فاضلاب
- کنترل سطح، دبی و کیفیت آب
- اتوماسیون پمپ‌ها و شیرآلات
- مانیتورینگ از راه دور ایستگاه‌های پمپاژ
- ماشین‌آلات CNC و صنعتی
- کنترل حرکات دقیق موتورها و محورهای ماشین
- برنامه‌ریزی مراحل مختلف فرآیند برش یا تراش
- استفاده در خطوط تولید انعطاف‌پذیر
- سیستم‌های هوشمند ساختمان (BMS)
- کنترل روشنایی، تهویه، و دمای محیط
- مدیریت انرژی و بهینه‌سازی مصرف برق
- اتصال به سیستم‌های امنیتی و نظارتی
ماژول های اصلی
خانواده SIMATIC S7-1200 شامل ماژول‌های زیر می‌باشد:
- کنترلرهای کامپکت با عملکردهای درجه‌بندی‌شده در انواع مختلف، مانند کنترلرهای AC یا DC با بازه گسترده ولتاژ ورودی.
- بردهای سیگنال (آنالوگ و دیجیتال) برای گسترش ارزان‌قیمت تعداد سیگنال های ورودی به‌صورت ماژولار، که مستقیماً روی CPU نصب میشوند و باعث کاهش فضای مورد نیاز برای نصب می شوند.
- ماژول‌های سیگنال دیجیتال و آنالوگ مختلف برای گسترش ورودی/خروجی‌ها.
- ماژول‌ها و پردازنده‌های ارتباطی مختلف برای پشتیبانی از انواع پروتکل‌های ارتباطی.
- سوئیچ اترنت با ۴ پورت برای پیاده‌سازی انواع توپولوژی‌های شبکه.
- ماژول اتصال سیستم توزین SIWAREX برای یکپارچه‌سازی سیستم‌های اندازه‌گیری وزن.
- ماژول پایش وضعیت (Condition Monitoring) برای تشخیص زودهنگام آسیب‌های مکانیکی به سامانه‌های انتقال نیرو.
- منبع تغذیه تثبیت‌شده PS 1207 با ولتاژ خطی 115/230 ولت AC و ولتاژ خروجی 24 ولت DC
مشخصه های فیزیکی و مکانیکی
- نصب آسان ماژول‌ها روی ریل استاندارد DIN و درون تابلوهای کنترل
- بدنه‌ای مقاوم و از جنس پلاستیک فشرده
- اجزای اتصال و کنترل به‌راحتی قابل دسترسی و محافظت‌شده با درپوش‌های جلویی
- ترمینال‌های اتصال قابل جدا شدن، حتی برای ماژول‌های توسعه آنالوگ یا دیجیتال
پروتکل های ارتباطی قابل پشتیبانی
- رابط PROFINET IO Controller به‌صورت داخلی و یکپارچه
- ماژول ارتباطی با رابط PROFIBUS DP master
- ماژول ارتباطی با رابط PROFIBUS DP slave
- ماژول GPRS برای اتصال به شبکه‌های تلفن همراه GSM/G
- ماژول LTE برای ارتباط در شبکه‌های موبایل نسل چهارم (4G – LTE)
- پردازنده ارتباطی برای اتصال به نرم‌افزار TeleControl Server Basic و برقراری ارتباط ایمن از طریق شبکه‌های مبتنی بر IP
- پردازنده ارتباطی برای اتصال به مراکز کنترل از راه دور در کاربردهای تله‌کنترل
- ماژول RF120C برای اتصال به سیستم‌های شناسایی SIMATIC Ident
- ماژول SM1278 برای اتصال حسگرها و عملگرهای IO-Link
- امکان ایجاد اتصال نقطه‌به‌نقطه (Point-to-Point) از طریق ماژول‌های ارتباطی یا بردهای ارتباطی (Communication Boards)
این تنوع در ارتباطات، PLC S7-1200 را برای کاربردهای متنوع صنعتی و اتوماسیون توزیع‌شده بسیار مناسب کرده است.
اتصال چندین دستگاه از طریق سوئیچ اترنت CSM 1277:
ویژگی های کاربردی
- راه اندازی آسان:
برای کاربران تازه‌کار یا کسانی که برای اولین‌بار با PLC کار می‌کنند، زیمنس بسته‌های آموزشی و نرم‌افزاری ویژه‌ای طراحی کرده است که شامل نرم‌افزار شبیه‌ساز، مستندات آموزشی، و پروژههای نمونه است. این بسته‌ها باعث میشوند که یادگیری و استفاده از PLC S7-1200 سریع‌تر و ساده‌تر انجام شود.
- عملکرد بدون پیچیدگی (Uncomplicated operation):
نرم‌افزار TIA Portal محیطی بسیار ساده و گرافیکی برای برنامهنویسی فراهم کرده است. همچنین دستورات از پیش تعریف‌شده و بلوک‌های آماده مانند تایمرها، شمارنده‌ها، کنترل PID و …، به کاربران کمک می‌کنند بدون نیاز به کدنویسی پیچیده، عملکردهای صنعتی مورد نظر خود را پیاده‌سازی کنند.
- قابلیت‌های کارکرد با زمانReal-time:
توابع وقفه‌ی ویژه، شمارندههای سریع و خروجیهای پالس، استفاده در فرآیندهای حساس به زمان را ممکن می‌سازند.
- وقفه سخت‌افزاری (Hardware Interrupts) برای پاسخ سریع به تغییرات ورودی
- شمارندههای سریع (High-Speed Counters) برای شمارش پالس‌های ورودی با فرکانس بالا (مثلاً از انکودر)
- خروجیهای پالس (Pulse Output) برای کنترل دقیق موتورهای پله‌ای یا سروو موتورها
S7-1200 از همه ویژگی ها نام برده شده پشتیبانی میکند، که برای فرآیندهایی مانند کنترل دقیق حرکت، بسته‌بندی با سرعت بالا یا اندازه‌گیری آنی سیگنال‌ها بسیار ضروری هستند.
معرفی چند مدل پر کاربرد از PLC های سری S7-1200
در خانواده PLCهای SIMATIC S7-1200 چند مدل کاربردی و پرفروش وجود دارد که هرکدام برای نیازهای خاصی طراحی شده‌اند.
در ادامه، چند مدل اصلی و پرکاربرد S7-1200 همراه با ویژگی‌ها و کاربردهای آن‌ها را معرفی می‌کنیم:
| تصویر | مدل CPU | ویژگی‌ها | کاربردها |
|---|---|---|---|
| CPU 1211C |
|
|
|
 |

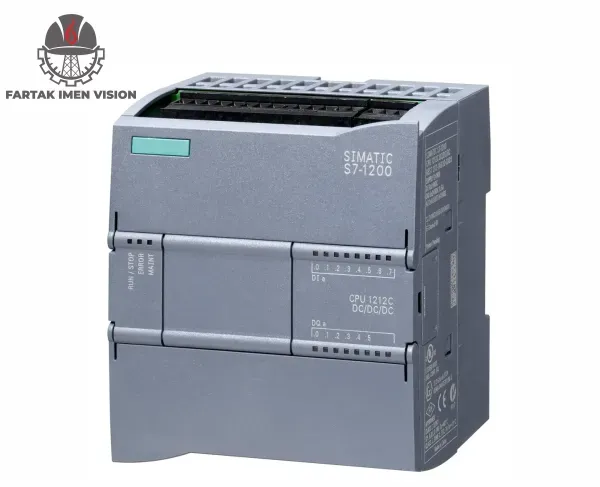

CPU 1212C |
|
|
| CPU 1214C |
|
|
|
 |
CPU 1215C |
|
|
 |
CPU 1217C |
|
|
 |
مدل‌های ایمنی (Fail-Safe) مانند 1212FC / 1214FC / 1215FC |
|
|
مشخصات فنی مشترک PLC های S7-1200 زیمنس
| General technical specifications | |
| IP20 acc. to IEC 529 | Degree of protection |
| Ambient temperature | |
| -20 … +60 °C | Horizontal installation |
| -20 … +50 °C | Vertical installation |
| -40 … +70 °C | Transportation and storage |
| 25 … 55 °C | With 95% humidity (Transportation and storage) |
| Insulation | |
| 500 V AC test voltage | 5/24 V DC circuits |
| 1500 V AC test voltage | 115/230 V AC circuits to ground |
| 1500 V AC test voltage | 115/230 V AC circuits to 115/230 V AC circuits |
| 1500 V AC test voltage | 230 V AC circuits to 5/24 V DC circuits |
| 1500 V AC test voltage | 115 V AC circuits to 5/24 V DC circuits |
| Electromagnetic compatibility | |
| Test acc. to: IEC 801-2, IEC 801-3, IEC 801-4, EN 50141, EN 50204, IEC 801-5, VDE 0160 |
Noise immunity acc. to
EN 50082-2 |
| Test according to EN 55011, Class A, Group 1 |
Emitted interference acc. to EN 50081-1 and
EN 50081-2 |
| Mechanical strength | |
| IEC 68, Part 2-6: 10 … 57 Hz; constant amplitude 0.3 mm; 58 … 150 Hz; constant acceleration 1 g (mounted on DIN rail) or 2 g (mounted in switchboard); mode of vibration: frequency sweeps with a sweep rate of 1 octave/minute; duration of vibration: 10 frequency sweeps per axis in each direction of the three mutually perpendicular axes |
Vibrations, test acc. to / tested with |
| IEC 68, Part 2-27/half-sine: magnitude of shock 15 g (peak value), duration 11 ms, 6 shocks in each of the three mutually perpendicular axes |
Shocks, test acc. to / tested with |
قیمت plc s7 1200
برای اطلاع از قیمت و مشاوره تخصصی، با کارشناسان فروش شرکت فرتاک ایمن ویژن تماس بگیرید:
☎️ 88800705-88800719
سوالات متداول
1. PLC S7-1200 زیمنس چیست؟
PLC S7-1200 از سری کنترلرهای زیمنس است که برای پروژههای اتوماسیون با ورودی و خروجیهای محدود طراحی شده و به عنوان جایگزینی برای S7-200 معرفی شده است.
2. مزایای PLC S7-1200 چیست؟
از مزایای آن میتوان به پشتیبانی از ارتباطات صنعتی، طراحی فشرده، پشتیبانی از توابع PID، ماژولار بودن و قابلیت برنامهنویسی با TIA Portal اشاره کرد.
3. چه مدلهایی از PLC S7-1200 وجود دارد؟
مدلهایی مانند CPU 1211C، CPU 1212C، CPU 1214C، CPU 1215C، CPU 1217C و نسخههای ایمنی مانند 1214FC وجود دارند که هر کدام کاربرد خاص خود را دارند.
4. آیا PLC S7-1200 از شبکه PROFINET پشتیبانی میکند؟
بله، این PLC به طور داخلی از PROFINET IO پشتیبانی میکند و همچنین امکان اتصال به سایر پروتکلها مانند Modbus TCP، PROFIBUS و LTE نیز وجود دارد.
5. آیا میتوان PLC S7-1200 را در پروژههای کنترل حرکتی (Motion Control) استفاده کرد؟
بله، به دلیل پشتیبانی از خروجیهای پالس، شمارندههای سرعت بالا و کنترل PID، این سری برای کنترل سروو موتور و استپ موتور مناسب است.
6. تفاوت مدل‌های S7-1200 با سری G2 چیست؟
مدل G2 از سرعت پردازش بالاتر، حافظه بیشتر، ورودی خروجی بیشتر و طراحی کوچک‌تر نسبت به S7-1200 بهره‌مند است و از سال 2024 معرفی شده است.
