ویبریشن چیست؟
می‌دهد. این ارتعاشات ممکن است به‌صورت نوسانات سریع یا آهسته و در محدوده‌های فرکانسی مختلف اتفاق بیفتند.
لرزشها می‌توانند ناشی از نیروها و تحریکات خارجی یا داخلی باشند و ممکن است در سطوح مختلف از جمله ماشینآلات، سازه‌ها و تجهیزات صنعتی مشاهده شوند.
ارتعاش یا لرزش یکی از مباحث بسیار مهم در ماشینآلات دوار مانند موتورهای الکتریکی، ژنراتورهای الکتریکی، پمپ‌ها، کمپرسورها و غیره است.
به همین دلیل بررسی علل لرزش و روش‌های مقابله با آن از اهمیت زیادی برخوردار است.
دلایل بروز ویبریشن:
-
عدم تعادل (Imbalance):
- هنگامی که جرم به صورت یکنواخت در اطراف محور چرخش توزیع نشده باشد، می‌تواند منجر به ایجاد لرزش شود.
-
ناهماهنگی (Misalignment):
- عدم تراز صحیح قطعات مکانیکی مانند شفت‌ها و کوپلینگ‌ها می‌تواند باعث ایجاد لرزش‌های شدید شود.
-
سایش و خرابی قطعات (Wear and Tear):
- خرابی یاتاقان‌ها، دنده‌ها و سایر قطعات مکانیکی می‌تواند منجر به ایجاد لرزش شود.
-
رزونانس (Resonance):
- هنگامی که فرکانس طبیعی سیستم با فرکانس تحریک خارجی هم‌خوانی داشته باشد، لرزش‌های بزرگتر و شدیدی ایجاد میشود.
-
عوامل خارجی (External Factors):
- نیروها و ارتعاشات خارجی مانند زلزله، ضربه‌ها و بارهای نوسانی می‌توانند باعث ایجاد لرزش در سیستم‌ها شوند.
انواع ویبریشن:
- ویبریشن خطی (Linear Vibration):
- در این نوع لرزش، حرکت به صورت خطی و در یک جهت مشخص صورت می‌گیرد.
- ویبریشن چرخشی (Rotational Vibration):
- در این نوع لرزش، حرکت به صورت چرخشی و حول یک محور انجام میشود.
- ویبریشن پیچشی (Torsional Vibration):
- در این نوع لرزش، حرکت به صورت پیچشی و حول محور طولی اتفاق می‌افتد.
ابزارهای اندازهگیری ویبریشن:
-
سنسور ویبریشن (Vibration Sensors):
- این سنسورها برای اندازهگیری شدت و فرکانس لرزشها به کار می‌روند و می‌توانند اطلاعات دقیقی در مورد وضعیت ارتعاشات ارائه دهند.
- انواع متداول شامل شتاب‌سنج‌ها (Accelerometers)، سرعت‌سنج‌ها (Velocity Sensors) و جابجایی‌سنج‌ها (Displacement Sensors) هستند.
- آنالایزرهای ویبریشن (Vibration Analyzers):
- این دستگاه‌ها داده‌های جمع‌آوری شده توسط سنسورهای ویبریشن را تحلیل و پردازش می‌کنند تا مشکلات احتمالی شناسایی شوند.
- دستگاه‌های پایش وضعیت (Condition Monitoring Systems):
- این سیستم‌ها برای پایش و تحلیل مداوم وضعیت تجهیزات و شناسایی زودهنگام مشکلات استفاده می‌شوند.
اهمیت پایش و کنترل ویبریشن:
- افزایش عمر مفید تجهیزات: شناسایی زودهنگام مشکلات از خرابی‌های ناگهانی جلوگیری میکند.
- کاهش هزینه‌های نگهداری: پایش مداوم لرزشها به پیش‌بینی نیازهای تعمیراتی کمک میکند.
- بهبود ایمنی: کاهش لرزشها مانع وقوع حوادث ناشی از خرابی تجهیزات میشود.
- افزایش کارایی: کاهش لرزشها باعث بهبود بهره‌وری ماشینآلات میشود.

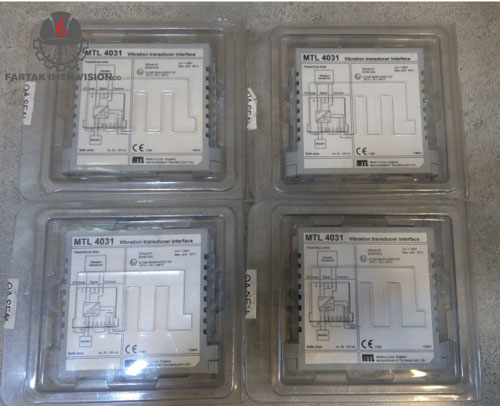

معرفی ویبریشن ترانسدیوسر ام تی ال مدل 4031
ویبریشن ترانسدیوسر مدل MTL 4031 نوعی شتاب‌سنج (Accelerometer) است که برای اندازهگیری لرزشها در ماشینآلات صنعتی استفاده میشود.
ارتعاش یا لرزش در محیط های صنعتی مانند پتروشیمی و پالایشگاه و سکوهای نفتی و … توسط سنسورهای ارتعاش سنج اندازه گیری می شوند.
مقدار اندازه گیری شده توسط این سنسورها باید به اتاق کنترل منتقل شود،
این دستگاه نقش واسطه بین سنسورهای ارتعاش‌سنج نصب‌شده در مناطق پرخطر و اتاق کنترل ایفا میکند و مانع انتقال انرژی اضافی به مناطق پرخطر میشود.
ساختار و عملکرد ویبریشن ترانسدیوسر ام تی ال مدل 4031
در ساختار داخلی این ترانسدیوسر از مدارات محدودکننده جریان و ولتاژ مانند سلف، خازن و دیود زنر استفاده شده است. این قطعات انرژی اضافی را در خود ذخیره کرده و از انتقال آن به مناطق پرخطر جلوگیری می‌کنند
همچنین بخوانید: مقاله ترانسمیتر وایبرشن سرعت متریکس مدل ST5484E را یک بار مطالعه کنید.

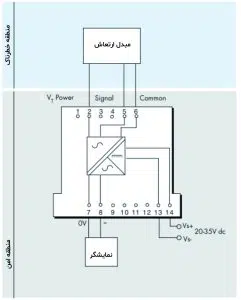

عملکرد ترمینال
2 – تامین مناطق خطرناک
5 -ورودی سیگنال
6 -مشترک (0V)
7- سیگنال (0V)
8 -خروجی سیگنال ve
13 -تامین -ve
14 -تامین +ve
همچنین بخوانید: مقاله ویبریشن سوئیچ (Vibration Switch) را یک بار مطالعه کنید.
ویژگی های اساسی ویبریشن ترانسدیوسر ام تی ال
- مناسب استفاده در مناطق پرخطر Zone-0
- دارای نمایشگر LED جهت نشان دادن وضعیت می باشد.
- رنج ولتاژ تغذیه بین 20-35 ولت دارد.
قیمت ویبریشن ترانسدیوسر
شرکت فرتاک ایمن ویژن تامین کننده تجهیزات ابزار دقیق است.
برای اطلاع از قیمت ویبریشن ترانسدیوسر با کارشناسان فروش ما با شماره 88800705-88800719 تماس حاصل فرمایید.
سوالات متداول
1.ویبریشن ترانسدیوسر مدل MTL 4031 چه کاربردی دارد؟
این دستگاه برای اندازهگیری لرزشها در ماشینآلات صنعتی و جلوگیری از انتقال انرژیاضافی به مناطق پرخطر استفاده میشود
2.اجزای اصلی داخلی MTL 4031 چیست؟
این دستگاه شامل مدارات محدودکننده جریان و ولتاژ مانند سلف، خازن و دیود زنر است که انرژی اضافی را جذب کرده و مانع انتقال آن به مناطق پرخطر میشود.
3. ویبریشن ترانسدیوسر MTL 4031 در چه مناطقی قابل استفاده است؟
این دستگاه مناسب استفاده در مناطق پرخطر مانند Zone-0 است و ایمنی بالایی در محیط‌های صنعتی مانند پتروشیمی و پالایشگاه‌ها دارد.
4. نحوه انتقال سیگنال در این ترانسدیوسر چگونه است؟
سیگنال اندازهگیریشده توسط سنسورهای ارتعاش سنج از طریق ترمینالهای مشخصشده (5، 6، 7 و 8) به اتاق کنترل منتقل میشود.
5. ولتاژ تغذیه مورد نیاز MTL 4031 چقدر است؟
این دستگاه با ولتاژ تغذیه 20 تا 35 ولت DC کار میکند.
