آشنایی با ترانسمیتر اختلاف فشار و کاربردهای آن در صنایع مختلف

ترانسمیتر اختلاف فشار یکی از مهم‌ترین تجهیزات ابزار دقیق در صنعت است که برای اندازه‌گیری اختلاف فشار بین دو نقطه به‌کار می‌رود.

این تجهیزات نه‌تنها در اندازه‌گیری فشار بلکه در اندازه‌گیری فلو و سطح مایعات نیز نقش اساسی دارند.

در ادامه با عملکرد، ویژگی‌ها، قیمت ترانسمیتر اختلاف فشار، لول ترانسمیتر اختلاف فشاری و کاربرد آن در صنایع مختلف آشنا می‌شویم.

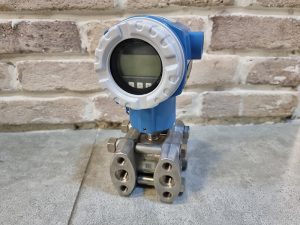

ترانسمیتر اختلاف فشار، دستگاهی است که برای اندازه‌گیری اختلاف فشار بین دو نقطه طراحی شده است.

این تجهیزات معمولاً به سیستم‌های کنترل صنعتی متصل می‌شوند و با تبدیل تغییرات فشار به سیگنال الکتریکی، این اطلاعات را به سیستم‌های پردازش و کنترل منتقل می‌کنند.

ترانسمیترهای اختلاف فشار قادر به اندازه‌گیری فشارهای بسیار کم تا فشارهای بسیار بالا هستند و می‌توانند خروجی‌هایی مانند سیگنال آنالوگ یا دیجیتال را تولید کنند.

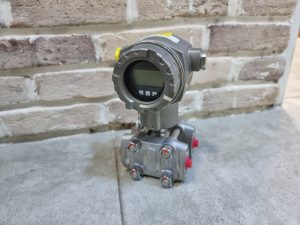

ترانسمیترهای اختلاف فشار از یک سنسور برای اندازه‌گیری فشار در دو نقطه مختلف استفاده می‌کنند.

این سنسور معمولاً به گونه‌ای طراحی شده است که تغییرات فشار را به یک سیگنال الکتریکی (آنالوگ یا دیجیتال) تبدیل می‌کند.

این سیگنال سپس به سیستم‌های کنترل و پایش منتقل می‌شود تا تغییرات فشار در فرآیندهای صنعتی به‌طور دقیق نظارت شوند..

این دستگاه دارای دو ورودی فشار (High و Low) است که اختلاف فشار بین آن‌ها را سنجیده و خروجی متناسب تولید می‌کند.

مؤلفه	شرح
ورودی فشار بالا (High)	نقطه‌ای که فشار بیشتری دارد
ورودی فشار پایین (Low)	نقطه‌ای که فشار کمتری دارد
سیگنال خروجی	4-20mA، HART یا دیجیتال مانند Modbus
کاربرد	اندازه‌گیری فلو، سطح، و فشار در فرآیندها

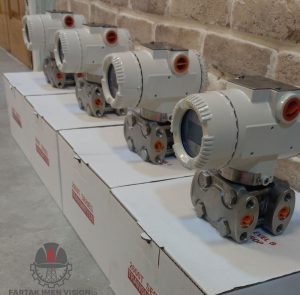

ترانسمیترهای اختلاف فشار نه تنها برای اندازه‌گیری فشار در سیستم‌های مختلف استفاده می‌شوند، بلکه در اندازه‌گیری فلو (جریان) و سطح مخازن نیز کاربردهای گسترده‌ای دارند.

این دستگاه‌ها به دلیل دقت بالا و توانایی در ارائه سیگنال‌های دقیق، ابزاری مناسب برای این فرآیندها به شمار می‌روند.

کاربرد	شرح	تجهیزات مکمل
اندازه‌گیری فلو	اندازه‌گیری جریان مایعات و گازها	اوریفیس پلیت، ونتوری
اندازه‌گیری سطح مخزن	مناسب برای مایعات در مخازن تحت فشار	لول ترانسمیتر اختلاف فشاری
پایش فرآیند	اندازه‌گیری فشار بین دو نقطه مهم در خطوط فرآیند	کنترلرها، PLC



1.اندازه گیری فلو (جریان سیال)

برای اندازه‌گیری جریان، معمولاً از تجهیزاتی مانند اوریفیس پلیت استفاده می‌شود. افت فشار حاصل از عبور سیال از این تجهیز، توسط ترانسمیتر اندازه‌گیری و سپس به مقدار جریان تبدیل می‌شود.

جدول: اجزای کلیدی در اندازه‌گیری جریان با ترانسمیتر اختلاف فشار

جزء مورد استفاده	توضیحات
اوریفیس پلیت	ایجاد اختلاف فشار در مسیر جریان
لوله‌ها	محل عبور سیال
ترانسمیتر اختلاف فشار	اندازه‌گیری اختلاف فشار و تبدیل به سیگنال



2. اندازه‌گیری سطح مخازن

در این روش، ترانسمیتر در پایین مخزن نصب شده و اختلاف فشار بین بالا و پایین مخزن را اندازه‌گیری می‌کند.

جدول: مزایای استفاده از ترانسمیتر اختلاف فشار برای اندازه‌گیری سطح

مزیت	توضیحات
دقت بالا	توانایی اندازه‌گیری دقیق سطح مایع
مناسب برای محیط‌های صنعتی سخت	عملکرد قابل اعتماد در دما و فشار بالا
عدم نیاز به تماس مستقیم با مایع	مناسب برای مایعات خورنده یا خطرناک

کالیبراسیون منظم ترانسمیترها برای تضمین دقت، ایمنی و طول عمر بیشتر دستگاه ضروری است. توصیه می‌شود هر 6 ماه تا یک سال یکبار این کالیبراسیون انجام شود.

مزایای کالیبراسیون منظم:

• افزایش دقت اندازه‌گیری
• اطمینان از عملکرد پایدار سیستم کنترل
• کاهش خطاهای فرآیندی
• افزایش عمر مفید دستگاه

ویژگی	توضیح
دامنه اندازه‌گیری	فشار حداقل تا حداکثر قابل اندازه‌گیری توسط دستگاه
دقت	درصد خطای اندازه‌گیری نسبت به کل مقیاس
سیگنال خروجی	مانند 4-20mA، 0-10V، HART، Modbus، Profibus
نوع اتصال فرآیند	فلنجی، رزوه‌ای و…
جنس بدنه و مواد ساخت	استیل ضد زنگ، آلومینیوم، فلزات مقاوم در برابر خوردگی
محدوده دمایی قابل تحمل	معمولاً بین -40 تا +85 درجه سانتی‌گراد
قابلیت تحمل فشار بالا	مقاومت در برابر فشارهای فراتر از محدوده عملکرد عادی

1.دامنه اندازه‌گیری (Measurement Range)

این ویژگی مشخص می‌کند که دستگاه قادر به اندازه‌گیری اختلاف فشار در چه بازه‌ای از فشار است. به‌طور معمول، این دامنه به‌صورت کمینه و بیشینه فشار مثلاً 0-100 بار یا 0-10 psi بیان می‌شود.

• محدوده فشار صفر (Zero Range): نشان‌دهنده فشار حداقلی است که ترانسمیتر قادر به اندازه‌گیری آن است.
• محدوده فشار کامل (Full Scale): نشان‌دهنده بیشینه فشاری است که ترانسمیتر قادر به اندازه‌گیری آن است.

2.دقت (Accuracy)

دقت ترانسمیتر معمولاً به‌صورت درصدی از محدوده اندازه‌گیری مشخص می‌شود. به‌عنوان مثال، دقت% FS  0.1  به این معنا است که دقت اندازه‌گیری در حدود 0.1 درصد از فشار کامل دستگاه است.

دقت بالاتر به معنای اندازه‌گیری دقیق‌تر است که در بسیاری از صنایع حساس، مانند صنایع نفت و گاز یا داروسازی، ضروری است.

3.سیگنال خروجی (Output Signal)

سیگنال خروجی ترانسمیتر اختلاف فشار، سیگنالی است که برای انتقال اطلاعات به سیستم کنترلی یا نمایشگر استفاده می‌شود. رایج‌ترین سیگنال‌های خروجی عبارتند از:

•  4-20 میلی‌آمپر (mA): سیگنال آنالوگ که معمولاً برای بیشتر سیستم‌های صنعتی استفاده می‌شود. این سیگنال به‌طور معمول نمایانگر محدوده فشار است.
•  0-10 ولت (V): سیگنال آنالوگ دیگر که برای کاربردهایی با نیاز به ولتاژ خروجی استفاده می‌شود.
•  HART (Highway Addressable Remote Transducer): پروتکل دیجیتال برای ارتباط با سیستم‌های کنترل هوشمند.
• Modbus, Profibus: پروتکل‌های دیجیتال که برای سیستم‌های صنعتی پیشرفته‌تر و ارتباطات شبکه‌ای مورد استفاده قرار می‌گیرند.

4.نوع اتصال فرآیند (Process Connection)

اتصال فرآیند، یا همان اتصال ترانسمیتر به سیستم لوله‌کشی یا تجهیزات صنعتی، باید به‌درستی انتخاب شود تا تضمین شود که دستگاه به‌درستی نصب و کار کند. انواع متداول اتصالات عبارتند از:

• فلنج‌ها: برای سیستم‌هایی با فشار بالا و نیاز به اتصال مقاوم.
• اتصالات رزوه ای: برای سیستم‌های کوچک‌تر و کمتر فشاری که نصب راحت‌تری دارند.

5.جنس بدنه و مواد ساخت (Housing and Materials)

جنس بدنه ترانسمیتر و مواد ساخت آن بر اساس محیط کاری و نوع سیال مورد استفاده انتخاب می‌شود. برخی از مواد رایج شامل موارد زیر هستند:

• استیل ضد زنگ (Stainless Steel): برای مقاومت در برابر خوردگی و شرایط سخت.
• آلومینیوم: سبک‌تر و برای محیط‌های با فشار پایین مناسب است.
• فلزات مقاوم در برابر خوردگی: برای محیط‌های شیمیایی یا خورنده.

این ویژگی‌ها برای تضمین عملکرد بهینه و طول عمر دستگاه ضروری هستند.

6.محدوده دما (Temperature Range)

محدوده دمایی که یک ترانسمیتر اختلاف فشار قادر به کار در آن است، اهمیت زیادی دارد.

این ویژگی تعیین می‌کند که ترانسمیتر می‌تواند در شرایط دمایی مختلف عملکرد دقیقی داشته باشد.

محدوده دمای معمولی برای ترانسمیترهای اختلاف فشار بین -40°C تا 85°C است، اما برای شرایط خاص، دستگاه‌هایی با محدوده دمایی وسیع‌تر نیز موجود هستند.

7.قابلیت تحمل فشار بالا (Overpressure Protection)

ترانسمیترهای اختلاف فشار باید قادر به تحمل فشارهای بیشتر از محدوده اندازه‌گیری خود باشند تا در صورت بروز فشارهای غیرمنتظره، آسیب نبینند.

این ویژگی معمولاً با مشخصاتی مانند “Overpressure Limit” یا “Overload Capacity” بیان می‌شود.

برخی از ترانسمیترها دارای سیستم‌های حفاظتی داخلی برای جلوگیری از آسیب به دستگاه در زمان بروز فشارهای بالا هستند.

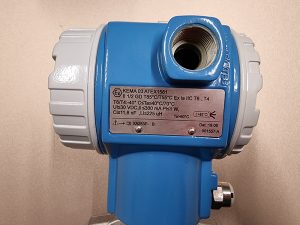

8.قابلیت ضد انفجار (Explosion Proof)

در برخی از صنایع مانند نفت و گاز یا پتروشیمی که محیط‌های پرخطر دارند، ترانسمیترهای اختلاف فشار باید قابلیت ضد انفجار داشته باشند.

این دستگاه‌ها معمولاً با استانداردهای بین‌المللی مانند ATEX (برای اروپا) یا UL (برای آمریکا) سازگار هستند و در برابر خطرات احتمالی انفجار در محیط‌های گازی و قابل اشتعال مقاوم‌اند.

9.پاسخ زمانی (Response Time)

پاسخ زمانی ترانسمیتر به معنی زمان لازم برای تغییرات فشار است که ترانسمیتر قادر به اندازه‌گیری و ارسال سیگنال به سیستم است.

این ویژگی در سیستم‌های کنترل و نظارت مهم است، زیرا باید تغییرات فشار به‌طور سریع و دقیق ثبت شود.

ترانسمیترهای اختلاف فشار به‌طور گسترده‌ای در صنایع مختلف برای اندازه‌گیری دقیق فشار، جریان و سطح مایعات و گازها استفاده می‌شوند.

در ادامه، به بررسی کاربرد ترانسمیترهای اختلاف فشار در برخی از صنایع مهم می‌پردازیم:

صنعت	کاربردهای کلیدی ترانسمیتر اختلاف فشار
نفت و گاز	اندازه‌گیری جریان سیالات، فشار چاه‌ها، سطح مخازن، تشخیص نشت
پتروشیمی و شیمیایی	کنترل فشار راکتورها، اندازه‌گیری سطح مواد شیمیایی، نظارت بر جریان گاز و مایع
داروسازی	کنترل سطح مایعات، نظارت بر افت فشار فیلتر، کنترل جریان دقیق در تولید
غذایی و نوشیدنی	اندازه‌گیری فشار خطوط تولید، کنترل سطح مخازن، سنجش جریان در بسته‌بندی
آب و فاضلاب	کنترل سطح و فشار مخازن، اندازه‌گیری جریان آب در لوله‌ها، نظارت بر فشار پمپ‌ها
نیروگاهی	اندازه‌گیری فشار دیگ بخار، کنترل سطح مخازن، سنجش جریان گازهای احتراقی
خودروسازی	کنترل فشار در سیستم‌های هیدرولیک، اندازه‌گیری فشار سیستم سوخت‌رسانی

1.صنعت نفت و گاز

در صنعت نفت و گاز، ترانسمیترهای اختلاف فشار کاربردهای زیادی دارند که به‌طور خاص شامل اندازه‌گیری جریان، فشار، و سطح مایعات و گازهای درون خطوط انتقال و مخازن است. این دستگاه‌ها برای:

• اندازه‌گیری جریان: ترانسمیترهای اختلاف فشار معمولاً در خطوط لوله‌گذاری نفت و گاز برای اندازه‌گیری جریان سیالات استفاده می‌شوند. افت فشار بین دو نقطه در لوله نشان‌دهنده میزان جریان نفت یا گاز است.
• اندازه‌گیری فشار در چاه‌ها: ترانسمیترهای اختلاف فشار به‌منظور اندازه‌گیری فشار در چاه‌های نفت و گاز مورد استفاده قرار می‌گیرند تا از شرایط ایمنی و کارایی چاه‌ها اطمینان حاصل شود.
• کنترل سطح در مخازن ذخیره: این ترانسمیترها برای اندازه‌گیری سطح مایعات (مثل نفت یا گاز مایع) در مخازن ذخیره استفاده می‌شوند.
• تشخیص نشت: ترانسمیترهای اختلاف فشار به شناسایی نشت‌های احتمالی در سیستم‌های انتقال و ذخیره‌سازی نفت و گاز کمک می‌کنند.

2.صنعت پتروشیمی و شیمیایی

در صنعت پتروشیمی، ترانسمیترهای اختلاف فشار برای کنترل فرآیندها، اندازه‌گیری جریان، فشار و سطح مایعات و گازها بسیار حیاتی هستند. به‌ویژه در فرآیندهایی که شامل واکنش‌های شیمیایی هستند، کنترل دقیق فشار و جریان اهمیت زیادی دارد.

• اندازه‌گیری فشار در راکتورها: ترانسمیترهای اختلاف فشار در راکتورهای شیمیایی برای نظارت بر فشار درون راکتورها و اطمینان از ایمنی فرآیند استفاده می‌شوند.
• کنترل سطح در مخازن واکنش: برای اندازه‌گیری سطح مواد مایع در مخازن واکنش شیمیایی و جلوگیری از خطرات احتمالی، از این ترانسمیترها بهره می‌برند.
• اندازه‌گیری جریان گازها و مایعات: در خطوط لوله‌کشی مواد شیمیایی و گازی، ترانسمیترهای اختلاف فشار برای اندازه‌گیری دقیق جریان و کنترل فرآیندها کاربرد دارند.

3.صنعت داروسازی

در صنعت داروسازی، دقت و صحت فرآیندها از اهمیت بسیار زیادی برخوردار است. ترانسمیترهای اختلاف فشار در این صنعت به‌منظور اطمینان از کیفیت و ایمنی محصولات دارویی استفاده می‌شوند.

• کنترل سطح مایعات: ترانسمیترهای اختلاف فشار برای اندازه‌گیری سطح مایعات در مخازن ذخیره و فرآیندهای دارویی استفاده می‌شوند تا از ایجاد مشکلاتی مانند سرریز یا کمبود مواد جلوگیری شود.
• اندازه‌گیری فشار در سیستم‌های فیلتر: در فرآیند فیلتر کردن مواد دارویی، ترانسمیترهای اختلاف فشار برای اندازه‌گیری افت فشار در فیلترها استفاده می‌شوند تا اطمینان حاصل شود که سیستم به‌طور صحیح عمل می‌کند.
• کنترل جریان در خطوط تولید: این ترانسمیترها در خطوط تولید دارویی برای اندازه‌گیری جریان مواد و نظارت بر دقت فرایندهای مختلف به‌کار می‌روند.

4.صنعت غذایی و نوشیدنی

در صنعت غذایی و نوشیدنی، ترانسمیترهای اختلاف فشار برای اطمینان از کیفیت و ایمنی محصولات، کنترل فشار در سیستم‌های مختلف و اندازه‌گیری سطح مایعات در مخازن استفاده می‌شوند.

• اندازه‌گیری فشار در خطوط تولید: برای اندازه‌گیری فشار در خطوط تولید نوشیدنی‌ها و مواد غذایی، ترانسمیترهای اختلاف فشار به‌کار می‌روند.
• کنترل سطح مخازن ذخیره: این ترانسمیترها برای اندازه‌گیری سطح مایعات در مخازن مواد غذایی و نوشیدنی، از جمله شیر، آب، شربت‌ها و سایر مایعات کاربرد دارند.
• اندازه‌گیری جریان در سیستم‌های بسته‌بندی: برای اندازه‌گیری جریان مایعات در سیستم‌های بسته‌بندی نوشیدنی‌ها و مواد غذایی، ترانسمیترهای اختلاف فشار استفاده می‌شوند.

5.صنعت آب و فاضلاب

در صنعت آب و فاضلاب، ترانسمیترهای اختلاف فشار نقش حیاتی در کنترل فرآیندهای تصفیه آب، اندازه‌گیری جریان، سطح مخازن، و فشار در شبکه‌های توزیع دارند.

• اندازه‌گیری جریان در خطوط لوله: ترانسمیترهای اختلاف فشار برای اندازه‌گیری جریان آب در خطوط لوله‌کشی شهری و صنعتی استفاده می‌شوند.
• کنترل سطح مخازن آب: این دستگاه‌ها برای اندازه‌گیری سطح آب در مخازن ذخیره آب و فاضلاب کاربرد دارند و به مدیریت بهتر منابع آب کمک می‌کنند.
• کنترل فشار در پمپ‌ها: ترانسمیترهای اختلاف فشار برای نظارت بر فشار در پمپ‌های آب و فاضلاب استفاده می‌شوند تا از عملکرد بهینه سیستم اطمینان حاصل شود.

6.صنعت نیروگاه‌ها

در صنعت نیروگاهی، ترانسمیترهای اختلاف فشار برای اندازه‌گیری دقیق فشار و جریان در سیستم‌های تولید برق استفاده می‌شوند. از این دستگاه‌ها در بخش‌های مختلف نیروگاه‌ها مانند دیگ‌های بخار، توربین‌ها و سیستم‌های خنک‌کننده استفاده می‌شود.

• اندازه‌گیری فشار در دیگ‌های بخار: در دیگ‌های بخار، برای اندازه‌گیری فشار و دما از ترانسمیترهای اختلاف فشار استفاده می‌شود.
• کنترل سطح در مخازن آب: برای اندازه‌گیری سطح آب در مخازن و کنترل فرآیندهای خنک‌کننده، از این ترانسمیترها بهره برده می‌شود.
• اندازه‌گیری جریان گازهای احتراق: در سیستم‌های احتراق نیروگاه‌ها، ترانسمیترهای اختلاف فشار برای اندازه‌گیری جریان گازهای احتراق و کنترل فرآیندهای احتراقی به‌کار می‌روند.

7.صنعت خودروسازی

در صنعت خودروسازی، ترانسمیترهای اختلاف فشار در سیستم‌های هیدرولیکی و سیستم‌های سوخت‌رسانی به‌منظور اندازه‌گیری فشار و جریان استفاده می‌شوند.

• کنترل فشار هیدرولیک: در سیستم‌های هیدرولیک خودرو برای کنترل فشار سیالات و عملکرد سیستم‌های مختلف مانند ترمزها و فرمان‌های هیدرولیکی از ترانسمیترهای اختلاف فشار استفاده می‌شود.
• اندازه‌گیری فشار سوخت: در سیستم‌های سوخت‌رسانی خودرو، ترانسمیترهای اختلاف فشار برای نظارت بر فشار سوخت و کارایی سیستم سوخت‌رسانی به‌کار می‌روند.

ترانسمیتر اختلاف فشار، ابزاری حیاتی در کنترل و پایش فرآیندهای صنعتی است. چه برای اندازه‌گیری جریان سیال و چه برای لول مخازن، این تجهیزات با دقت بالا و سازگاری با شرایط مختلف صنعتی، انتخابی هوشمندانه هستند.

در زمان خرید، به قیمت ترانسمیتر اختلاف فشار، دقت، سیگنال خروجی و برند معتبر توجه کنید تا بهترین کارایی را دریافت کنید.

برای کسب اطلاعات بیشتر با کارشناسان ما با شماره 88800705-88800719 تماس حاصل فرمایید.

1. کدام برند ترانسمیتر اختلاف فشار برای کاربرد من مناسب‌تر است؟

انتخاب برند به فشار کاری، نوع سیال، دما و دقت موردنیاز شما بستگی دارد. ما با توجه به شرایط صنعتی شما بهترین مدل را پیشنهاد می‌دهیم. برای مشاوره رایگان با ما تماس بگیرید.

2. چه تفاوتی بین ترانسمیتر اختلاف فشار و ترانسمیتر فشار معمولی وجود دارد؟

ترانسمیتر اختلاف فشار برای اندازه‌گیری تفاوت فشار بین دو نقطه استفاده می‌شود، در حالی‌که ترانسمیتر فشار فقط یک نقطه را اندازه‌گیری می‌کند. اگر در کاربردتان نیاز به کنترل جریان یا سطح دارید، مدل اختلاف فشار گزینه بهتری است.

3. آیا این دستگاه‌ها نیاز به کالیبراسیون دارند؟

بله، کالیبراسیون منظم باعث افزایش دقت، کاهش خطا و عمر بیشتر دستگاه می‌شود. ما خدمات کالیبراسیون تخصصی نیز ارائه می‌دهیم.

4. چه زمانی باید ترانسمیتر را تعویض کنم؟

در صورت کاهش دقت، اختلال در سیگنال خروجی یا مشاهده خوردگی در بدنه، زمان تعویض یا سرویس دستگاه فرا رسیده. اگر مطمئن نیستید، با کارشناسان ما مشورت کنید.

5. آیا امکان نصب و راه‌اندازی توسط تیم شما وجود دارد؟

بله. ما همراه با فروش، خدمات نصب، تنظیم و راه‌اندازی را نیز توسط تیم فنی مجرب ارائه می‌دهیم.

6.آیا لول ترانسمیتر اختلاف فشاری برای مایعات خورنده مناسب است؟

بله، در صورت استفاده از بدنه استنلس استیل یا آلیاژ مقاوم، کاملاً مناسب محیط‌های خورنده است.
