شعاع پوشش دتکتور شعله چقدر است؟ (راهنمای انتخاب برای پروژههای صنعتی)
- IR: تا 65 متر (برای آتش استاندارد هپتان 1ft²)
- UV/IR: تا 20 متر
- UV: تا حدود 15 متر
- محدوده واقعی، وابسته به: نوع سوخت، ارتفاع نصب، آلودگی هوا، تنظیم حساسیت، و موانع محیطی است.
اگر پروژه صنعتی دارید، این اعداد حداکثر توان آزمایشگاهی هستند؛ شعاع ایمن و واقعی معمولاً 15 تا 30 متر در نظر گرفته میشود.
اگر میخواهید عدد دقیق، قابل استناد و بدون خطا برای پروژه خودتان (پالایشگاه، پتروشیمی، کارخانه، نیروگاه، انبار سوخت و…) بدانید، همین الان تماس بگیرید و ما آن را بر اساس شرایط واقعی سایت محاسبه میکنیم:
02191094546
ولی اگر میخواهید قبل از تماس دقیقا بفهمید:
- چرا برد کاتالوگ با واقعیت فرق دارد؟
- کدام تکنولوژی برای محیط شما بهتر است؟
- چطور از آلارم کاذب جلوگیری کنید؟
- و چگونه نقطه نصب و تنظیم حساسیت را درست انتخاب کنید؟
فقط 2 دقیقه ادامه را بخوانید، همه را ساده و کاربردی توضیح دادهایم
شعاع پوشش دتکتور شعله دقیقا چیست؟
حداکثر فاصلهای که دتکتور میتواند یک آتش استاندارد (1ft² ≈ 0.1m²) را تشخیص دهد.
نکته مهم: این عدد قطر ناحیه نیست، بلکه فاصله مستقیم بین دتکتور تا شعله است.
نکته کلیدی: این عدد ثابت نیست و با شرایط زیر تغییر میکند:
| عامل تأثیرگذار | نتیجه |
|---|---|
| نوع سوخت (گاز، هپتان، بنزین، هیدروژن…) | فاصله تشخیص کمتر/بیشتر میشود |
| گردوغبار، دود، بخار، مه | کاهش شعاع پوشش |
| نصب نامناسب یا زاویه غلط | افزایش خطای تشخیص |
| تنظیم حساسیت دستگاه | تغییر فاصله تشخیص |
در فیلم زیر با میزان شعاع پوشش دتکتور شعله آشنا می شوید:
چرا IR بیشتر از UV/IR برد دارد؟
دتکتورهای شعله از امواج حاصل از احتراق استفاده میکنند:
| فناوری | ویژگی | برد تقریبی |
|---|---|---|
| IR | مناسب فضاهای باز و شعلههای هیدروکربنی | تا 65m |
| UV/IR | مقاومتر در برابر خطا و آلارم کاذب | تا 20m |
| UV | واکنش سریع اما حساس به شرایط محیطی | تا 15m |
جمعبندی سریع:
اگر برد بالا میخواهید: IR
اگر دقت و جلوگیری از آلارم کاذب مهمتر است: UV/IR
زمان پاسخگویی و ایمنی: چرا فقط برد کافی نیست
برد تشخیص فقط نیمی از داستان است. سرعت اعلام هشدار و اعتبار ایمنی دستگاه به همون اندازه حیاتیان:
- زمان پاسخگویی: مدلهای 40/40I (IR3) و 40/40M (Multi-IR) قادرند آتشسوزی را در کمتر از 5 ثانیه تشخیص و اعلام کنند.
- گواهی ایمنی SIL-2: تاییدشده توسط TÜV مطابق استاندارد IEC 61508 — برای سیستمهای ایمنی حیاتی (SIS) در پالایشگاه و پتروشیمی ضروری است.
- گواهینامههای منطقه خطرناک: ATEX، IECEx، FM، CSA و همچنین تاییدیه EN54-10 (LPCB) برای پروژههای با الزامات اروپایی.
- پنجرهی گرمشونده (Heated Window): دمای سطح لنز را 3 تا 5 درجه سانتیگراد بالاتر از محیط نگه میدارد تا از یخزدگی، برفک و میعان روی لنز جلوگیری کند، این دقیقاً یکی از راهحلهای عملی برای مشکل کاهش برد واقعی در شرایط مه و رطوبت است که در ادامهی این مقاله بهش اشاره شده است.
- خودآزمایی خودکار و دستی (Automatic & Manual Built-In-Test): سلامت دستگاه بدون نیاز به تست شعلهی واقعی و بهصورت خودکار بررسی میشود و کاهش هزینهی تعمیر و نگهداری دورهای.
- ارتباط دیجیتال: پروتکل HART و RS-485 Modbus برای اتصال به سیستم کنترل مرکزی (DCS/PLC).
- بدنه و گارانتی: بدنهی استنلس استیل 316 (وزن حدود 3.1 کیلوگرم) و گارانتی 5 ساله (نسبت به گارانتی معمول بازار، عمر و پشتیبانی طولانیتری ارائه میدهد).
چرا برد واقعی کمتر از کاتالوگ است؟
چون این عوامل روی عملکرد تأثیر مستقیم دارند:
- مه، دود، گردوغبار، بخار، رطوبت
- ارتفاع و زاویه نصب
- نوع سوخت (گاز، بنزین، هیدروژن، هپتان…)
- لرزش تجهیزات اطراف
- تنظیم حساسیت دستگاه
- بازتابش نور و منابع حرارتی مزاحم
یعنی: یک دتکتور 65 متری ممکن است در پروژه شما 18 متر کاملا دقیق و بدون خطا کار کند و 50 متر فقط روی کاغذ!
تنظیم حساسیت در سری 40/40 (یک قابلیت مهم که خیلیها نمیدانند!)
در مدلهای 40/40I و 40/40M میتوانید حساسیت را تنظیم کنید:
| سطح | مقدار | نتیجه |
|---|---|---|
| 4 – High | 100% | بیشترین برد ممکن (تا 65m برای هپتان) |
| 3 | 75% | متعادل برای محیط صنعتی |
| 2 | 50% | کاهش خطا در محیط آلوده |
| 1 – Low | 25% | کمترین برد، کمترین خطا |
پیشفرض کارخانه: 30 متر برای سوخت هپتان

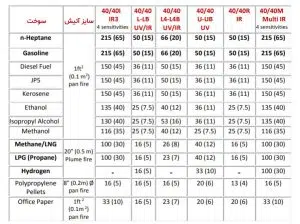

مقایسه شعاع پوشش دتکتور شعله بر اساس نوع سوخت و مدل دتکتور (سری 40/40)
در جدول زیر سایز آتش شعله و فاصله تشخیص تمام مدلهای سری40/40 را مشاهده میکنید:
اعداد داخل پرانتز فاصله به متر هستند.
| نوع سوخت | 40/40I – IR3 (تا 65m) | 40/40 L-LB – UV/IR (تا 15m) | 40/40 L4-L4B – UV/IR (تا 20m) | 40/40 U-UB – UV (تا 15m) | 40/40R – IR (تا 15m) | 40/40M Multi-IR (تا 65m) |
|---|---|---|---|---|---|---|
| n-Heptane | 215 ft (65m) | 50 ft (15m) | 66 ft (20m) | 50 ft (15m) | 50 ft (15m) | 215 ft (65m) |
| Gasoline | 215 ft (65m) | 50 ft (15m) | 66 ft (20m) | 50 ft (15m) | 50 ft (15m) | 215 ft (65m) |
| Diesel Fuel | 150 ft (45m) | 36 ft (11m) | 50 ft (15m) | 36 ft (11m) | 36 ft (11m) | 150 ft (45m) |
| JP5 | 150 ft (45m) | 36 ft (11m) | 50 ft (15m) | 36 ft (11m) | 36 ft (11m) | 150 ft (45m) |
| Kerosene | 150 ft (45m) | 36 ft (11m) | 50 ft (15m) | 36 ft (11m) | 36 ft (11m) | 150 ft (45m) |
| Ethanol | 135 ft (40m) | 25 ft (7.5m) | 36 ft (11m) | 25 ft (7.5m) | 25 ft (7.5m) | 135 ft (40m) |
| Isopropyl Alcohol | 130 ft (40m) | 25 ft (7.5m) | 53 ft (16m) | 25 ft (7.5m) | – | 135 ft (40m) |
| Methanol | 116 ft (35m) | 25 ft (7.5m) | 40 ft (12m) | 25 ft (7.5m) | – | 116 ft (35m) |
| Methane / LNG | 100 ft (30m) | 16 ft (5m) | 28 ft (8.5m) | 16 ft (5m) | – | 100 ft (30m) |
| LPG (Propane) | 100 ft (30m) | 16 ft (5m) | 23 ft (7m) | 16 ft (5m) | – | 100 ft (30m) |
| Hydrogen | – | 16 ft (5m) | 33 ft (10m) | – | – | 100 ft (30m) |
| Polypropylene Pellets | 16 ft (5m) | 16 ft (5m) | 16 ft (5m) | 20 ft (6m) | 13 ft (4m) | 16 ft (5m) |
| Office Paper | 33 ft (10m) | 16 ft (5m) | 23 ft (7m) | 20 ft (6m) | 20 ft (6m) | 33 ft (10m) |

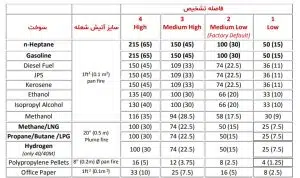

تنظیمات حساسیت و فاصله تشخیص در مدلهای 40/40I و 40/40M
تنظیمات حساسیت / فواصل تشخیص فقط برای مدلهای 40/40I و 40/40M در جدول زیر نشان داده شده است:
سطح حساسیت = برد تشخیص (هرچه حساسیت بالاتر، برد بیشتر)
| سوخت | سطح 4 (High) – 100% | سطح 3 (Medium High) – 75% | سطح 2 (Medium Low) – 50% (دیفالت کارخانه) | سطح 1 (Low) – 25% |
|---|---|---|---|---|
| n-Heptane | 215 ft (65m) | 150 ft (45m) | 100 ft (30m) | 50 ft (15m) |
| Gasoline | 215 ft (65m) | 150 ft (45m) | 100 ft (30m) | 50 ft (15m) |
| Diesel Fuel | 150 ft (45m) | 109 ft (33m) | 74 ft (22.5m) | 36 ft (11m) |
| JP5 | 150 ft (45m) | 109 ft (33m) | 74 ft (22.5m) | 36 ft (11m) |
| Kerosene | 150 ft (45m) | 109 ft (33m) | 74 ft (22.5m) | 36 ft (11m) |
| Ethanol | 135 ft (40m) | 100 ft (30m) | 66 ft (20m) | 33 ft (10m) |
| Isopropyl Alcohol | 130 ft (40m) | 95 ft (29m) | 53 ft (16m) | 25 ft (7.5m) |
| Methanol | 116 ft (35m) | 94 ft (28.5m) | 58 ft (17.5m) | 25 ft (7.5m) |
| Methane / LNG | 100 ft (30m) | 74 ft (22.5m) | 50 ft (15m) | 25 ft (7.5m) |
| Propane / Butane / LPG | 100 ft (30m) | 74 ft (22.5m) | 50 ft (15m) | 25 ft (7.5m) |
| Hydrogen (فقط 40/40M) | 100 ft (30m) | 74 ft (22.5m) | 50 ft (15m) | 25 ft (7.5m) |
| Polypropylene Pellets | 16 ft (5m) | 12 ft (3.5m) | 8 ft (2.5m) | 4 ft (1.2m) |
| Office Paper | 33 ft (10m) | 25 ft (7.5m) | 16 ft (5m) | 8 ft (2.5m) |
توجه: تمام ارقام ارائه شده به تشخیص آتش سوزی با اندازه استاندارد (1ft²) اشاره دارد.
5 اشتباه رایج هنگام انتخاب دتکتور شعله
- فقط به عدد برد کاتالوگ نگاه میکنند
- شرایط محیطی را در نظر نمیگیرند
- برای همه جا یک نوع تکنولوژی انتخاب میکنند
- حساسیت دستگاه را تنظیم نمیکنند
- محل نصب را بدون تحلیل انتخاب میکنند
نتیجه درست وقتی حاصل میشود که:برد واقعی + نوع تکنولوژی + تنظیم حساسیت + محل نصب با هم طراحی شوند.
نتیجه گیری
- برد IR تا 65m، UV/IR تا 20m، UV تا 15m
- این اعداد تئوری هستند، برد واقعی معمولاً 15–30m است
- مهمترین فاکتورها: سوخت، محیط، ارتفاع نصب و تنظیم حساسیت
- انتخاب درست یعنی کمترین خطا + قابلاعتمادترین پوشش
- بهترین برد = بیشترین عدد نیست، مطمئنترین عدد است
خیلی از پروژهها دتکتوری میخرند که روی کاتالوگ 65 متر را پوشش میدهد، اما بعد از نصب میبینند که یا خطا میدهد یا دیر اعلام میکند
راهحل چیست؟
بهترین راه این است که عدد دقیق را برای پروژه خودتان تحلیل کنید، نه یک عدد ثابت از کاتالوگ
همین حالا تماس بگیرید تا این عدد را برای سایت شما دقیق محاسبه کنیم:
02191094546
سوالات متداول
1.شعاع پوشش دتکتور شعله IR چقدر است؟
دتکتور IR می تواند یک شعله با سایز استاندارد را تا 65 متر برای آتیش هبتان تشخیص دهد و به طور میانگین شعاعی به اندازه 15 الی 30 متر را پوشش دهد.
2.شعاع پوشش دتکتور شعله UV/IR چقدر است؟
دتکتور UV/IR می تواند برای آتیش هبتان ماکسیموم تا 20 متر را تشخیص دهد.
3.شعاع پوشش دتکتور شعله UV چقدر است؟
دتکتور UV حدود 15 متر را ارائه می دهد.
4.آیا میتوان برد دتکتور را تنظیم کرد؟
بله، در سری 40/40 حساسیت قابل تنظیم است و برد تشخیص می تواند از 25% تا 100% تغییر کند.
5.برای پالایشگاه و صنایع نفت و گاز کدام دتکتور بهتر است؟
معمولاً IR یا UV/IR با تنظیم حساسیت 2 یا 3 توصیه میشود تا پوشش مناسب داشته باشید و همزمان خطای آلارم کاهش یابد.
