فرتاک ایمن ویژنلاک آپ ولو (Lock up Valve) در خاموش کردن سیگنال فشار اکچویتور پنوماتیکی کاربرد دارد.
زمانی که فشار سیگنال کمتر از فشار تنظیم شده می شود یا در صورتی که Air Supply خطا می دهد یا Fail می شود، مسیر جریان را به طور کامل مسدود می کند.
برای استفاده عمومی روی کنترل ولو نصب می شود.
زمانی که فشار پنوماتیک از فشار لازم کمتر باشد، به دلیل قطع برق یا شکستگی لوله و برای حفظ موقعیت ولو در نقطه مورد نظر ، مسیر جریان بین پوزیشنر و اکچویتور را sense و مسدود می کند.
ویژگی های اصلی Lock up Valve
- برای استفاده در پایپینگ بدون براکت جداگانه قابل نصب است.
- هیسترزیس کمتراز 0.01 مگاپاسکال است.
- جنس بدنه آن آلومینیوم با پوشش پلی استر مقاوم در برابر خوردگی یا استیل برای ماندگاری بالا در محیط های مختلف می باشد.
حالت استاندارد
Lock Up Valve بین رگولاتور و پوزیشنر نصب می شود.
برای مثال Lockup Valve سری 3790-1 برند Samson به صورت مستقیم به پوزیشنر متصل می شود. و در لاین های با سایز کوچکتر اسنفاده می شود.
*Actuator*Positioner*Lockup Valve
لاک آپ ولو (Lock up Valve) با شیر برقی
با توجه به عملکرد مورد نیاز تعیین می کند که این دستگاه ها بین اکچویتور و سلونوئید ولو نصب می شود که در مثال نشان داده شده است.
در این حالت، عملکرد Lock-Up اولویت بالاتری نسبت به عملکرد Fail-Safe ناشی از سلونوئید ولو دارد.
برای مثال Lockup Valve سری 7-3709 و 8-3709 برند Samson که برای اتصال فشرده به سبک ساندویچی در ترکیب با محرک های چرخشی اکچویتورها استفاده می گردد.
Lockup Valve بین سلونوئید ولو و اکچویتور بدون نیاز به پایپینگ نصب می شود.
*Actuator*Positioner*Lockup Valve*Solenoid Valve
در زیر می توانید شماتیک حالت های Single & Double را در Lock up Valve ها ببینید.
serve کنترل ولو پنوماتیک به همراه اکسسوری ولو، به عنوان راه حل مهندسی برای کاربرد های خاص عمل می کنند.
برند ها
شرکت فرتاک ایمن ویژن Lock up Valveهای زیر را تامین می کند.
برند Fisher
مدل 377
اجزای Lock up Valve بالا در زیر نشان داده شده است.
برند YTC

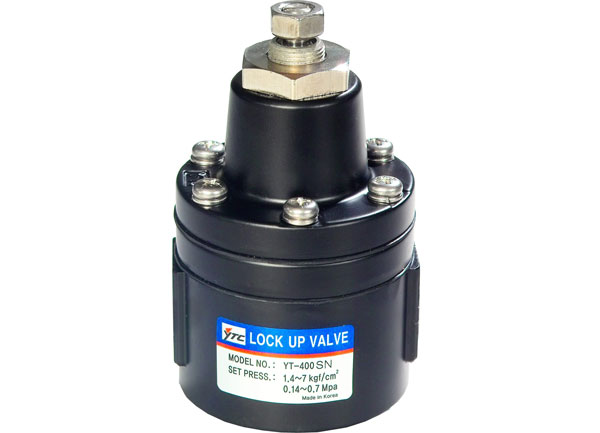

مدل های YT-400S & YT-400D
مدل های YT-430S & YT-430D
مدل های YT-435S & YT-435D
برند Masoneilan
مدل 77-6
قیمت لاک آپ ولو (Lock up Valve)
برای اطلاع از قیمت لاک آپ ولو (Lock up Valve) با کارشناسان فروش ما با شماره 88800705-88800719 تماس حاصل فرمایید.
