گیج‌های فشار یکی از پرکاربردترین تجهیزات اندازه‌گیری فشار هستند که برای اندازه‌گیری فشار مایعات و گازها استفاده می‌شوند. این تجهیزات به صورت مکانیکی کار کرده و سیگنالی به اتاق فرمان ارسال نمی‌کنند. درجه فشار قابل اندازه‌گیری بستگی به نوع و کاربرد گیج دارد.
برخی از گیج‌ها برای فشارهای پایین طراحی شده‌اند، در حالی که دیگران می‌توانند فشارهای بسیار بالا را اندازه‌گیری کنند. انتخاب گیج مناسب به نیاز سیستم و محدوده فشاری که باید اندازه‌گیری شود بستگی دارد.
در ادامه با ما همراه باشید تا با اجزای تشکیل دهنده گیج فشار و مشخصات فنی آن، انواع گیج فشار عقربه ای، انواع نصب گیج فشار، برند های گیج فشار و متعلقات گیج فشار آشنا شوید…
همچنین بخوانید: برای خرید گیج فشار ویکا مدل 232.50 کلیک کنید.
| نوع گیج فشار | مزایا | معایب | کاربردها |
|---|---|---|---|
| بوردون تیوب | دقت بالا، مناسب برای فشارهای بالا، کاربرد گسترده در صنایع | حساس به لرزش و ضربه، نامناسب برای سیالات خورنده | نفت و گاز، پتروشیمی، تأسیسات صنعتی |
| دیافراگمی | مقاوم در برابر سیالات خورنده و آلوده، مناسب برای فشارهای پایین | دقت کمتر نسبت به بوردون، محدودیت در فشارهای خیلی بالا | صنایع غذایی، دارویی، آب و فاضلاب |
| کپسولی | دقت بالا در فشارهای خیلی پایین، مناسب برای اختلاف فشار کم | نامناسب برای فشارهای متوسط و بالا، کاربرد محدود | تهویه مطبوع، آزمایشگاه‌ها، تجهیزات پزشکی |
| فنری | مقاوم در برابر لرزش و ضربه، مناسب برای فشارهای بالا | دقت کمتر نسبت به سایر گیج‌ها، نیاز به کالیبراسیون مکرر | صنایع سنگین، هیدرولیک، پنوماتیک |

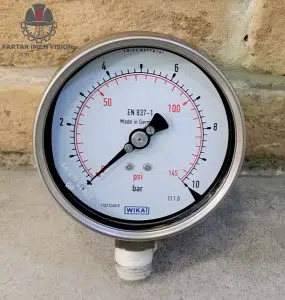

در طراحی این نوع پرشر گیج از یک لوله بوردون استفاده می‌کنیم. لوله بوردون یک لوله خمیده (C شکل) است که خاصیت ارتجاعی هم دارد.
یک سر لوله بوردون ثابت است و سیال مورد نظر ما با فشار وارد آن می‌شود. با افزایش فشار وارد شده بر تیوب، لوله کشیده می‌شود.
این کشیدگی متناسب با میزان فشاری هست که سیال به آن وارد می‌کند.
بنابراین اگر انتهای لوله بوردون را از طریق چرخ‌دنده‌ای به یک عقربه نمایشگر متصل کنیم. می‌توانیم میزان فشار سیال را اندازه‌گیری کنیم.
با کاهش فشار لوله بوردون به حالت اولیه‌ی خودش برمی‌گردد و گیج فشار مقدار کمتری را نشان می‌دهد.

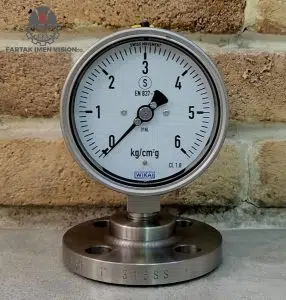

در طراحی این نوع پرشر گیج از یک دیافراگم استفاده می‌شود. دیافراگم یک غشاء است که قابلیت انعطاف‌پذیری بالایی دارد.
دیافراگم قسمت‌های داخلی گیج اندازه گیری فشار را از سیال ورودی ما جدا می‌کند.
وقتی که سیال با فشار به دیافراگم نیرو وارد می‌کند، باعث می‌شود غشاء انحناء پیدا بکند؛ و به سمت محیطی که فشار کمتری دارد خم شود.
بنابراین میزان انحنائی که در دیافراگم ایجاد می‌شود متناسب با میزان فشار سیال ورودی است.
این انحناء از طریق یک عقربه‌ی نشانگر بر روی صفحه‌ی پرشر گیج نمایش داده می‌شود.
پرشر گیج ها در طرح ها، انواع و با جنس های و ویژگی های متنوعی تولید می شوند حال این که در هر صنعتی و در هر مرحله ای از فرایند های صنعتی از کدام گیج فشار باید استفاده کرد به مقدار فشار، مواد دخیل، دقت مورد نیاز و شرایط کارکردی آن فرایند بستگی دارد.
این نوع گیج برای اندازه‌گیری فشارهای بسیار پایین (میلی‌بار) طراحی شده است. با استفاده از یک محفظه دیافراگمی دو لایه، تغییرات فشار را با دقت بالا نمایش می‌دهد. کاربرد آن در سیستم‌های تهویه مطبوع، آزمایشگاه‌ها و تجهیزات پزشکی است.
در این نوع گیج، یک فنر داخلی وظیفه اندازه‌گیری فشار را بر عهده دارد. این مدل برای برخی کاربردهای خاص مانند سیستم‌های هیدرولیک و پنوماتیک سنگین استفاده می‌شود و مقاومت بالایی در برابر ارتعاش و ضربه دارد.
فیلم زیر انواع گیج‌های فشار را مشاهده کنید.
| نام | کاربرد |
|---|---|
| Pointer (عقربه) | نمایش فشار روی گیج |
| Dial (صفحه نمایش) | صفحه سفید داخل گیج، معمولاً از آلومینیوم دایکاست با قطر 50، 63، 100، و 160 میلی‌متر |
| Zero (حد پایین) | کمترین مقدار اندازه‌گیری (ممکن است صفر یا منفی باشد) |
| Span (حد بالا) | بیشترین مقدار اندازه‌گیری، فرمول: Scale = Span – Zero |
| Connection (اتصالات) | محل اتصال در پشت یا زیر Dial، سایز 1/2 اینچ برای قطر 100 و 160، سایز 1/4 اینچ برای قطر 50 و 63، استاندارد NPT |
| NPTM و NPTF | NPTM (نری): دارای بیرون‌زدگی – NPTF (مادگی): بدون بیرون‌زدگی |
| Socket (ورودی سیال) | محل ورود سیال به گیج |
| شیشه گیج | Shattered Proof، در صورت ضربه ترک می‌خورد ولی پودر نمی‌شود |

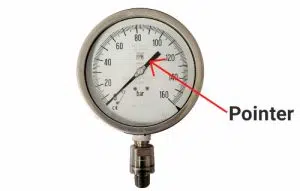

عقربه ای است که درجه فشار وارده بر گیج را نشان می دهد.

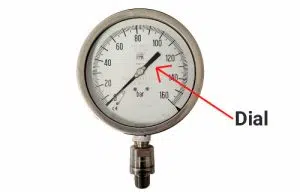

به صفحه سفید داخل گیج فشارسنج Dial می گویند که جنس آن عموما Die Cast Aluminum (منظور آلومینیومی است که در قالب ساخته می شود) است
و قطر آن 50، 63،100، 160 میلی متر است که قطر 100 پرکاربردتر است
و قطر های 50 و 63 عموما برای مصارف غیر صنعتی و قطر 160 عموما برای دمای بالای مخزن استفاده می شود.

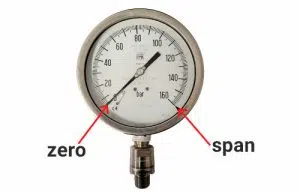

به حد پایین اندازه گیری zero گفته می شود که این مقدار همیشه صفر نیست ممکن است منفی یک هم باشد.
به حد بالای اندازه گیری span گفته می شود که گستره اندازه گیری برای گیج فشارسنج به صورت زیر محاسبه می شود
Scale=Span-Zero

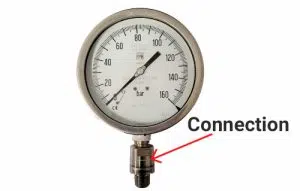

connection می تواند پشت و یا زیر Dial باشد که معمولا برای قطر های 100 و 160 میلی متر connection پایین Dial قرار می گیرد.
سایز آن 1/2 معمولا برای قطر های 100 یا 160 میلی متر و سایز 1/4 معمولا برای قطر 50 یا 63 است.
connection به صورت Thread یا پیچی است که استاندارد آن بیشتر NPT است یعنی در ابتدا تجهیز را به صورت دنده به دنده به تجهیز دیگر وصل می کنیم و در ابتدا شل است و بعد سفت می شود.
اگر connection بیرون زدگی داشته باشد به آن میل NPTM می گویند و اگر به صورت مادگی باشد به آن NPTF می گویند.

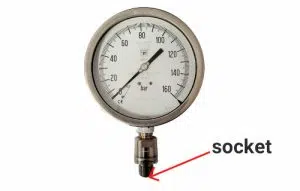

socket سوراخی است که از آن سیال وارد گیج می شود.
شیشه گیج از نوع Shattered Proof است که هر وقت در معرض شکست قرار گیرد پودر نمی شود و فقط یک ترک کوچک می خورد.
در فیلم زیر با کالیبره گیج فشار آشنا می شوید
با نصب سیفون می توان یک سنسور با دمای پایین را در فرآیندهایی با درجه حرارت بالا نصب کرد.
یک سیفون معمولی را از متریال کربن استیل که مناسب برای فشارهای تا ۴۸ بار و دمای تا ۲۳۰ درجه سانتی گراد است می توان ساخت.
از دیگر متریال های متداول در ساخت سیفون استنلس استیل است، که فشار و دمای بالاتری را معمولا تحمل می کند. سیفون استنلس استیل را تا دمای ۴۰۰ درجه سانتی گراد و فشار ۱۶۰ بار به کار برد.
منیفولد یا چند منظوره وسیله ای است برای جلوگیری ورود سیال به گیج در هنگام باز و بسته کردن گیج
منیفولد ها در تایپ های مختفی هستند ( 2-way , 3-way , 5-way ) و در هر مورد مدل های متفاوتی وجود دارد
برای مثال در منیفولد 2-way شیر ها می توانند به صورت 90دجه یا 180 درجه ( رو به رو هم ) قرار بگیرند
پرشر گیچ با مایعی پر می شود که معمولا از گیلسرین (glycerine) یا روغن سیلیکون (silicon oil) می باشد و باعث می شود در هنگام ارتعاش ها لرزش لوله بوردون و همچنین نشانگر پرشر گیج را می گیرد
اسنابر ها هم جز دمپینگ ها می باشند. هدف از طراحی اسنابر (Snubber) محافظت از سنسور فشار (ترانسمتیر فشار، ترانسدیوسر فشار)
و گیج فشار در برابر افزایش ناگهانی فشار، نوسانات و ارتعاشات خط،چکش آب (Water Hammer) و حفره زایی (Cavitation) می باشد.
هدف از طراحی محافظ فشار مازاد (Overpressure protector) محافظت از از تجهیزات اندازه گیری فشار است هنگامیکه فشار از محدوده یا رنج اندازه گیری مشخص شده تجهیز طی یک بازه زمانی تجاوز می کند.
محافظ اور پرشر (Overpressure protector) از یک شیر ولو پیستونی فنری (spring loaded piston valve) تشکیل شده است.
در شرایط عادی فشار فنر شیر ولو را باز نگه می دارد و سیال به عنصر حسگر می رسد.
هنگامی که فشار سیستم از میزان تنظیم شده (ست شده) برای محافظ اورپرشر تجاوز می کند،
به نیروی وارد شونده از طرف فنر غلبه می کند در نتیجه فنر به عقب رانده می شود و ولو بسته می شود
و مسیر عبوری سیال به سمت سنسور فشار (ترانسمیتر فشار، ترانسدیوسر فشار) یا گیج فشار را مسدود می نماید.
ولو بسته باقی می ماند تا زمانی که فشار سیستم به میزان تقریبا ۲۵ درصد پایین تر از فشار ست شده برگردد، جایی که بر اثر نیروی فنر، مجددا شیر باز می شود.
| ویژگی | توضیحات |
|---|---|
| جنس گیج فشار | ساخته شده از استیل ضد زنگ (SS316)، برنج، هستالوی، مولیبدن و …؛ در مناطق گرمسیری استفاده از SS316 توصیه می‌شود. |
| اندازه صفحه (Dial) | مطابق استاندارد EN-837 در سایزهای ۴۰، ۵۰، ۶۳، ۸۰، ۱۰۰، ۱۶۰ و ۲۵۰ میلی‌متر؛ پس‌زمینه سفید با درجه‌بندی مشکی یا قرمز. |
| نوع و سایز اتصالات (Connection-NPT) | شامل NPT و دنده G در سایزهای 1/8، 1/4 و 1/2 اینچ؛ اتصالات می‌توانند در پشت (Back) یا زیر (Bottom) محصول قرار بگیرند. |
| تحمل فشار | حداکثر 1.3 برابر بازه کامل فشار (Full Span)؛ در صورت تجاوز از این حد، گیج دچار آسیب می‌شود. |
| دقت اندازه‌گیری (Accuracy) | بر اساس استاندارد EN-837، دقت در کلاس‌های 0.1، 0.25، 0.6، 1، 1.6، 2.5 و 4؛ میزان خطای اندازه‌گیری مشخصی دارد. |
| ضریب حفاظت (IP) | دارای استاندارد IP65 برای مقاومت در برابر گرد و غبار و پاشش آب؛ در محیط‌های بسته از IP54 و IP55 نیز استفاده می‌شود. |
| محافظت در برابر انفجار | دارای محفظه Blow-out Protection برای جلوگیری از نشت و آسیب در محیط‌های پرخطر. |
| بازه کاری (Range) | محدوده اندازه‌گیری از فشار وکیوم تا 1600 بار، بسته به مدل و نیاز فرآیند صنعتی. |
| واحد اندازه‌گیری | اغلب در واحدهای بار (bar) و psi عرضه می‌شوند. |
| رنج اندازه‌گیری | بازه‌های متداول شامل: 0-1، 0-1.6، 0-2.5، 0-4، 0-6، 0-10، 0-16، 0-25، 0-40، 0-60 بار؛ برای شرایط خلا، بازه‌های 1- نیز موجود است. |
نکته: در صورت انحراف زیاد از مقدار مرجع یا آسیب مکانیکی، تعویض گیج فشار توصیه می‌شود.
گیج‌های فشار بسته به نوع سیال، فشار، و محیط کاری در مدل‌ها و برندهای مختلف عرضه می‌شوند. انتخاب مناسب گیج فشار تأثیر مستقیمی بر دقت و ایمنی تجهیزات صنعتی دارد.
شرکت فرتاک ایمن ویژن تامین کننده انواع گیج فشار است، برای اطلاع از قیمت گیج فشار با شماره 02188800719 در ارتباط باشید.
گیج فشار ابزاری است برای اندازه‌گیری فشار مایعات و گازها. این دستگاه به طور گسترده در صنایع مختلف برای کنترل و اندازه‌گیری فشار استفاده می‌شود.

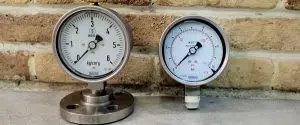

گیج فشار بوردون تیوب و گیج فشار دیافراگمی از انواع رایج گیج فشار هستند. هر کدام ویژگی‌های خاصی دارند که آنها را برای کاربردهای خاص مناسب می‌سازد.
گیج فشار می‌تواند به صورت رزوه‌ای یا فلنجی نصب شود. انتخاب نوع نصب به نوع دستگاه و نیازهای فرآیند بستگی دارد.
برندهای معروف شامل ویکا (WIKA)، مدکو (MADECO) و اشکرافت (Ashcroft) می‌باشند
دقت اندازه‌گیری گیج فشار با توجه به کلاس دقت آن تعیین می‌شود. به عنوان مثال، یک گیج فشار 10 بار با کلاس دقت 4 امکان خطای اندازه‌گیری تا 4% را دارد.
ضریب حفاظت به میزان مقاومت دستگاه در برابر عوامل محیطی اشاره دارد. معمولاً IP65 برای محافظت در برابر گرد و غبار و آب کافی است.
