گیج فشار ویکا مدل 232.50

Wika Pressure Gauge 232.50

نام برند: Wika

  • گیج فشار ویکا مدل 232.50 تجهیزی است از نوع بوردن تیوب که بسیار کیفیت بالایی دارد و به ویژه برای صنعت طراحی شده، از آنجا که دامنه فشار مناسب و کافی را تحت پوشش قرار می دهد بسیار پرکاربرد است.
  •  Wika Pressure Gauge ابزاری مناسب برای سیالات گاز و مایع می باشد و دارای استانداردهای  EN837-1,ASME B40.100 است.
  • شیشه همه گیج ها از نوع Safety Glass است که در صورت شکسته شدن به بیرون ریخته نمی شود ، جنس محصول فولاد ضد زنگ است.
  • گیج فشار دارای 3 سایز صفحه 63,100,160 می باشد که این گونه نمایش داده می شود:
  • 232.50.063
  • 232.50.100
  •  232.50.160
  • قسمت سوم هر کد متناسب با سایز  Dial متفاوت خواهد بود.
  • شرکت فرتاک ایمن ویژن تأمین کننده گیج فشار ویکا مدل 232.50 می باشد. در ادامه با عملکرد و ویژگی های اساسی و نحوه نصب آن آشنا می شویم.
  • برای اینکه با این محصول بیشتر آشنا شوید و انتخاب بهتری داشته باشید،حتما بخش توضیحات و توضیحات تکمیلی را مطالعه فرمایید.
  • جهت کسب اطلاعات فنی و تکمیلی می توانید دیتا شیت محصول را دانلود کنید.

Wika Pressure Gauge 232.50

نام برند: Wika

  • گیج فشار ویکا مدل 232.50 تجهیزی است از نوع بوردن تیوب که بسیار کیفیت بالایی دارد و به ویژه برای صنعت طراحی شده، از آنجا که دامنه فشار مناسب و کافی را تحت پوشش قرار می دهد بسیار پرکاربرد است.
  •  Wika Pressure Gauge ابزاری مناسب برای سیالات گاز و مایع می باشد و دارای استانداردهای  EN837-1,ASME B40.100 است.
  • شیشه همه گیج ها از نوع Safety Glass است که در صورت شکسته شدن به بیرون ریخته نمی شود ، جنس محصول فولاد ضد زنگ است.
  • گیج فشار دارای 3 سایز صفحه 63,100,160 می باشد که این گونه نمایش داده می شود:
  • 232.50.063
  • 232.50.100
  •  232.50.160
  • قسمت سوم هر کد متناسب با سایز  Dial متفاوت خواهد بود.
  • شرکت فرتاک ایمن ویژن تأمین کننده گیج فشار ویکا مدل 232.50 می باشد. در ادامه با عملکرد و ویژگی های اساسی و نحوه نصب آن آشنا می شویم.
  • برای اینکه با این محصول بیشتر آشنا شوید و انتخاب بهتری داشته باشید،حتما بخش توضیحات و توضیحات تکمیلی را مطالعه فرمایید.
  • جهت کسب اطلاعات فنی و تکمیلی می توانید دیتا شیت محصول را دانلود کنید.

توضیحات

گیج فشار

اندازه گیری فشار یک فرایند در پلنت های صنعتی موضوعی بسیار مهم و حیاتی جهت کنترل می باشد.

اندازه گیری و نمایشگرهای فشار که اصطلاحا به آن ها Pressure Gauge می گویند، تجهیزاتی پر کاربرد در سایت ها و محیط های صنعتی به شمار می روند.

این تجهیزات عموماٌ بر روی لاین ها و یا بر روی مخازن جهت اندازه گیری و نمایش لحظه ای فشار نصب می شوند.

بر حسب نوع نیاز اپراتور و محل نصب، اندازه صفحه این نمایشگر فشار در اندازه های 160 ، 125 ، 100 و 63 میلی متر قابل استفاده است.

همچنین با توجه به نیاز واحد فرایند و بازه ی فشار پروسه، نمایشگر های فشار در رنج بندی های مختلف و واحد های فشاری گوناگونی در دسترس می باشند.

یکی از پر مصرف ترین برند های گیج فشار در ایران، پرشر گیج های ویکا می باشد.

معرفی گیج فشار ویکا

ویکا یک برند آلمانی عرضه کننده انواع تجهیزات اندازه گیری و کنترل فرآیند در حوزه نفت و گاز و پتروشیمی و صنایع غذایی و نوشیدنی بوده که با بهترین کیفیت و مطابق با استانداردهای اتحادیه اروپا تولید می شوند.

در ایران به دلیل خوش نامی این برند و همچنین مناسب بودن قیمت آن، از محبوبیت بالایی برخوردار است.

همچنین به دلیل دقت بالا (Accuracy) در اندازه گیری فشار و همچنین گستره فراوان رنج های اندازه گیری و اندازه های صفحه متفاوت نسبت به نیاز اپراتور، استفاده از این گیج ها بسیار منطقی خواهد بود.

از لحاظ نوع اتصال، گیج های فشار ویکا عموماٌ پشت (وسط یا پایین) و یا از پایین می باشند و به منیفولد ابزار دقیق متصل می شوند.

منیفولد تجهیزی است که برای اتصال گیج فشار به مخزن و یا Pipe مورد استفاده قرار می گیرد تا به وسیله آن بتوان گیج فشار را وارد سرویس یا از سرویس خارج کرد.

از لحاظ جنس بدنه ای، نمایشگر های فشار ویکا عموماّ به صورت فولاد ضد زنگ یا همان استننلس استیل (SS316) و در موارد معدودی آلومینیوم ساخته می شوند.

گیج خلا ویکا مقدار منفی فشار را هم اندازه گیری می کنند که مدل های زیر دارای گیج خلا ویکا است.

همچنین بخوانید: مشخصات فنی گیج فشارسنج

انواع گیج های پرکاربرد ویکا

232.50 & 233.50 :

این تجهیز دارای Blow Out Protection می باشد، یعنی سیالات در فشار بیش از حد، امکان خروج از گیج را دارند که به دو گونه است:

  • Back
  • Disk

در حالت اول  پوششی در پشت گیج قرار دارد که در صورت فشار بیش از انداره سیال از آنجا خارج می شود. در حالت دوم یک دیسک در پشت گیج قرار دارد که در صورت فشاری فراتر از مقدار مجاز ، دیسک از پشت کیس جا به جا شده و بعد از خارج شدن سیال به جای خود بر می گردد.

به جرئت می توان گفت این گیج یکی از پر کاربرد ترین گیج های فشار در صنایع مختلف می باشد.

این نمایشگر فشار با بدنه ای از جنس فولاد ضد زنگ، قابل استفاده در محیط های صنعتی خشن و پلنت هایی که فشار سیال خورنده باید اندازه گیری شود، می باشد.

اندازه صفحه این گیج در سه مدل استاندارد 63 ، 100 و 160 میلی متر ساخته می شود.

المنت داخل این گیج که با اعمال فشار به آن عقربه یا همان Pointer تغییر می کند و فشار لاین را نمایش می دهد لوله بوردون (Bourdon tube) نام دارد.

مدل این گیج که در حالت عادی 232.50 می باشد می تواند به 233.50 نیز تغییر یابد که تنها تفاوت این مدل با 232 این است که در این گیج ها داخل Dial روغن سیلیکون و یا گلیسیرین پر میشود.

این امر به این دلیل است که برای استفاده در سیالات متلاطم و پر فشار که ممکن است عقربه گیج دائماٌ در حال نوسان باشد و اپراتور نتواند مقدار دقیقی از فشار خط را بخواند از روغن استفاده میشود و مدل آن به 233 تغییر پیدا می کند.

Case design یا به اصطلاح همان طراحی بدنه به این صورت است که در پشت این گیج یک حفره با روکش لاستیکی قرار دارد

که درصورت تجاوز فشار از بیشترین حد تحمل المنت این گیج، سیال از پشت گیج خارج می شود؛ به این قسمت Blow out protection می گویند.
رنج های استاندارد اندازه گیری در این مدل با واحد bar از 0.6  تا 1600 موجود می باشد.

رنج های فشاری با دیگر Unit ها(psi , kg/cm2 , kPa , MPa ) نیز با توجه به کاتالوگ سازنده این مدل در دسترس می باشند.

Process Connection با توجه به محل نصب در مدل های مختلفی در دسترس می باشد که به شرح زیر می باشند؛

  •  G ⅛ B, male thread
  • ¼ B, male thread
  • G ½ B, male thread
  • M12 x 1.5, male thread
  • M20 x 1.5, male thread
  • ¼ NPT, male thread
  • ½ NPT, male thread

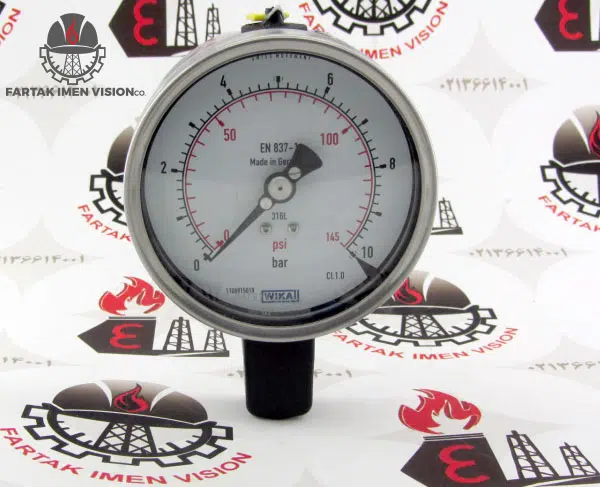

معرفی Wika Pressure Gauge 232.50

محدوده اندازه گیری گیج فشار ویکا مدل 232.50 از0…0.6 to 0…1600 bar { 0…10 to 0…20000 psi} می باشد.

گیج فشار در صنایع پتروشیمی و شیمیایی ، نفت و گاز ، برق و همچنین فناوری آب و فاضلاب کاربرد فراوان دارد.

در Dial اعداد هایی ثبت شده که می تواند 3 رنگ باشد :

مشکی: بیشترین کاربرد از این رنگ است و برای درجه بندی bar استفاده می شود.

قرمز: در حالتی که از دو درجه بندی در گیج استفاده می کنیم ، psi  را با رنگ قرمز نشان می دهیم ؛ در شرایط دیگر وقتی می خواهیم هشدار دهیم منطقه کاری خطرناک هست از این رنگ در درجه بندی استفاده می کنیم.

فسفری: برای دید راحت در شب

همچنین بخوانید: آشنایی با گیج دما ویکا مدل S5550

ویژگی های اساسی گیج فشار ویکا مدل 232.50:

  1. طراحی قوی
  2. تمام استیل
  3. مناسب برای فشار بالا
  4. مورد استفاده در صنایع نفت و پترو شیمی

نوع نصب:

  1. Lower Mount or Lower Back Mount
  2. NS63:G ¼ B (male)
  3. NS100/160:G ½ B (male)

انواع مدل ها:

  • Wika Pressure Gauge 232.30.
  • Wika Pressure Gauge 233.50.
  • Wika Pressure Gauge 232.50.
  • Wika Pressure Gauge 233.30.

همچنین بخوانید: گیج فشار سنج چیست

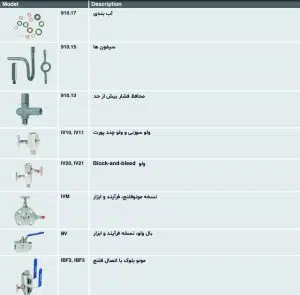

لوازم جانبی و قطعات یدکی

گیج فشار ویکا مدل 232.50



اندازه صفحه 63 ، 100 و 160 میلی متر
واحد های اندازه گیری psi , kg/cm2 , kPa , MPa
رنج های استاندارد اندازه گیری  بار  0.6 تا 1600
جنس بدنه استنلس استیل

همچنین بخوانید: گیج فشار سنج چیست

در فیلم زیر با کالیبره گیج فشار آشنا می شوید

232.30 & 233.30:

این نمایشگر های فشار از لحاظ ظاهری و نوع عملکرد به صورت کلی با مدل قبلی یعنی 232.50 تفاوتی نداردند و المنت اندازه گیری فشار در آن ها نیز لوله بوردون یا همان Bourdon tube می باشد

و با افزایش فشار، سیال داخل لوله آن را وادار به باز شدن می کند و همچنین با کاهش فشار خاصیت فنری لوله را کاهش خواهد داد

و این تغییر مکانیکی می تواند عقربه (Pointer) را حرکت داده و مقدار نهایی فشار را به ما نمایش دهد.

تفاوت اصلی که این گیج با مدل قبلی دارد Solid front بودن آن است . این گیج ها در قسمت هایی که سیال با فشار و لرزش های بالا در جریان دارد و ایمن بودن خود تجهیز و اپراتور از اهمیت بالایی برخوردار است استفاده می شود.

به طور کلی این گیج ها برای حفاظت از کاربران در سایت و جلوگیری از حوادث جبران ناپذیر طراحی شده است.

طراحی داخلی گیج های مدل 232.30 و 233.30 :

این گیج ها در قسمت جلویی آن ها تقویت می شوند ؛ بدین معنا که برای جلوگیری از انفجار از طراحی ایمنی بهره می برند.

در این مدل گیج ها یک صفحه محافظ با جنس فولاد ضد زنگ در بین قسمت جلویی صفحه (Dial) و قسمت المنت لوله بوردون به کار می رود

و در صورت اعمال فشار بیش از حد و عبوز از حد تحمل این صفحه فلزی و خود المنت، سیال از قسمت پشت گیج خارج می شود

و بدین ترتیب خطری اپراتور را تهدید نمی کند.

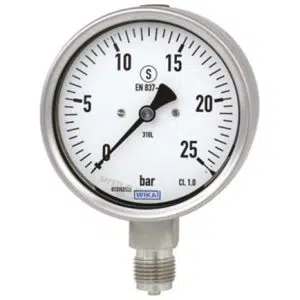

از لحاظ ظاهر گیج، بر روی صفحه سفید مدرج شده (Dial)، حرف S که به دور آن یک دایره کشیده شده است به معنای Solid front بودن این تجهیز است.

به دلیل نوع طراحی و ایمنی و طول عمر بیشتر این گیج نسبت به مدل 232.50 ، قیمت آن به مراتب بیشتر خواهد بود.

مدل 233 نیز مانند قبل ، در این گیج به معنای Fill fluid بودن یا همان پر شده با روغن برای استفاده در سیالات متلاطم می باشد.

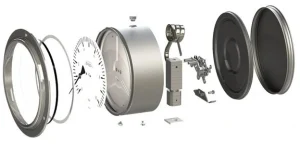

در ادامه تصاویر مربوط به گیج های مدل 232.30 به همراه جزئیات داخلی آن ها را مشاهده می کنید.

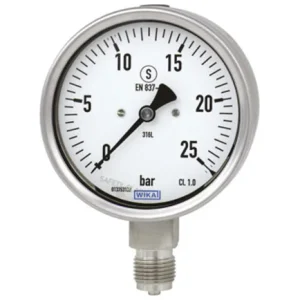

گیج فشار 232.30

گیج فشار 232.30

اندازه صفحه 63 ، 100 و 160 میلی متر
واحد های اندازه گیری psi , kg/cm2 , kPa , MPa
رنج های استاندارد اندازه گیری  بار  0.6 تا 1600
جنس بدنه استنلس استیل

213.53 :

مکانیزم اندازه گیری و المنت این مدل گیج ها نیز مانند مدل های قبل بوده و از Boudon tube و انبساط و انقباض آن جهت اندازه گیری و در نهایت نمایش فشار استفاده می کنند.

این گیج در حالت Defult روغنی می باشد. رنج اندازه گیری این مدل گیج ها نسبت به مدل های معرفی شده قبلی محدود تر بوده و تا نهایت 1000 بار زینه بندی میشوند.
همچنین از لحاظ سایز صفحه گیج در سایز های 50 ، 63 و 100 میلی متر در دسترس می باشند.

یکی دیگر از تفاوت های اصلی این گیج با دیگر مدل ها متریال قسمت Connection آن است که از جنس برنج (Brass) می باشد

بنابراین برای استفاده در کیس هایی که اندازه گیری و نمایش سیالات خورنده مد نظر است، توصیه نمی شود.

در ادامه تصویر مربوط به این نمایشگر فشار را ملاحضه می کنید.

گیج فشار ویکا 213.53

اندازه صفحه  50 ، 63 و 100 میلی متر
واحد های اندازه گیری psi , kg/cm2 , kPa , MPa
رنج های استاندارد اندازه گیری 1000 بار
جنس بدنه برنج



قیمت گیج فشار ویکا

شرکت فرتاک ایمن ویژن تامین کننده تجهیزات ابزار دقیق است.

لطفا جهت اطلاع از قیمت گیج فشار ویکا با شماره 02188800719 در ارتباط باشید.

5/5 - (1 امتیاز)

توضیحات تکمیلی

brand

Model

232.50

Manufacturing Country

Germany

Pressure Range

-1to 1600

Material

Stainless Steel

Accuracy

100mm (1.0) , 160mm (1.0) , 63mm (1.6)
