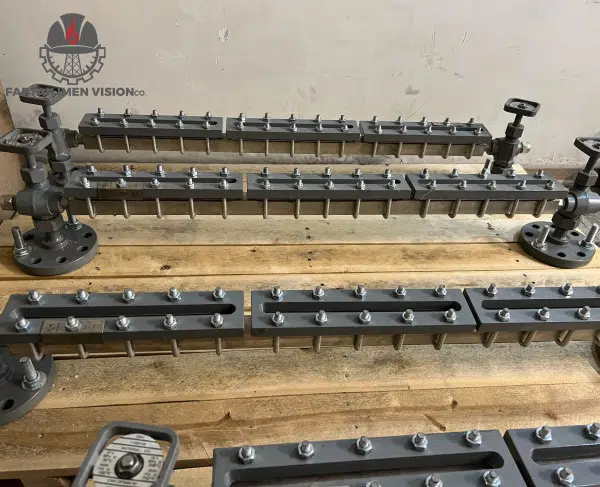

نمایشگر سطح انعکاسی (Reflex Level Gauge) Bonetti مدل BR23 از برند ایتالیایی Bonetti، برای اندازهگیری و نمایش مستقیم سطح مخازن در کنار تانکها طراحی شده است.
این مدل با استفاده از شیشههای انعکاسی (Reflex Glass)، برای نمایش سطح سیالات شفاف یا بیرنگ مناسب است، نور به شیشههای منشوریشکل برخورد کرده و بسته به وجود مایع یا بخار در پشت شیشه، انعکاس نور تغییر میکند و مرز سطح مایع بهوضوح دیده میشود.
مشخصات فنی
| پارامتر | مقدار |
|---|---|
| حداکثر فشار کاری سرویس بخار آب (تیپ GP11) | 22 بار در دمای 216 درجه سانتیگراد |
| حداکثر فشار کاری سایر سیالات (تیپ GP12، کلاس PN 100 / ANSI Class 600) | 100 بار در 38 درجه سانتیگراد، یا 80 بار در 300 درجه سانتیگراد |
| نوع اتصال استاندارد | 1/2 اینچ NPT (3/4 اینچ NPT با سفارش ویژه) |
| نوع نصب | راستدست (Right-Handed) یا چپدست (Left-Handed) بسته به موقعیت شیرهای قطعکننده نسبت به بدنه |
| انواع اتصال گیج به شیر | GP11 (لولهی انتهایی و Stuffing Box)، GP12 (نیپل رزوهای NPT)، G41/G42 و GS41/GS42 |
| بازهی سایز طول شیشه (Visible Length) | از سایز1 تا 7×9 (چندسگمنتی برای طولهای بلندتر) |
نکتهی مهم فنی: فشار مجاز این محصول بهطور قابلتوجهی به نوع سیال و دما بستگی دارد، برای سرویس بخار آب، حداکثر فشار مجاز محدودتر از سرویسهای سیال عمومی است. هنگام سفارش، حتما باید نوع سیال، فشار و دمای فرآیندی واقعی پروژه با کارشناس فنی تطبیق داده شود تا تیپ صحیح (GP11 یا GP12) و کلاس فشار مناسب انتخاب شود.
ویژگیها و کاربردها
- BR23 یک لول گیج از نوع Reflex (انعکاسی) است که برای اندازهگیری و نمایش سطح سیالات در لحظه طراحی شده است.
- برای سیالات شفاف یا بیرنگ مناسب است، چون با استفاده از شیشههای انعکاسی، تغییر سطح مایع بهراحتی قابل مشاهده است
- نوع نصب Side/Side دارد، یعنی فلنجهای ورودی و خروجی در دو طرف جانبی قرار دارند
- فاصلهی بین مرکز دو فلنج (Center to Center یا C to C) یکی از پارامترهای کلیدی سفارش است که باید متناسب با ارتفاع مخزن و بازهی اندازهگیری موردنیاز تعیین شود
در محیطهای صنعتی پرخطر
در پالایشگاهها و پتروشیمیها که سیال نگهداریشده در مخازن اهمیت بالایی دارد، کنترل سطح مخازن در هر لحظه ضروری است. نمایشگر سطح Bonetti BR23 با پوشش دو کلاس فشار متفاوت (برای بخار و سایر سیالات)، میتواند برای طیف وسیعی از این کاربردها گزینهی مناسبی باشد، ولی همانطور که در جدول بالا اشاره شد، انتخاب کلاس فشار درست، پیششرط ایمنی نصب است.
انواع مدلهای Level Gauge برند Bonetti
- Reflex (انعکاسی): مناسب برای سیالات شفاف و بیرنگ — همین مدل BR23
- Transparent (شفاف): برای مشاهدهی دقیقتر مرز بین گاز و مایع
- Bicolour (دو رنگ): مناسب برای بخار و مایعات با تضاد دید بالا
- Magnetic (مغناطیسی): برای مخازن تحت فشار و کاربردهای ایمنتر
قیمت نمایشگر سطح انعکاسی بونتی مدل BR23
برای اطلاع از قیمت و انتخاب تیپ صحیح (GP11 یا GP12) متناسب با فشار، دما و نوع سیال پروژهی خود، با کارشناسان ما تماس بگیرید:
سوالات متداول
1. آیا نمایشگر سطح Bonetti مدل BR23 مناسب مخازن تحت فشار است؟
بله، اما محدودهی فشار مجاز بسته به نوع سیال و تیپ انتخابی متفاوت است: برای سرویس بخار آب تا 22 بار (در 216 درجه سانتیگراد)، و برای سایر سیالات تا 100 بار (در 38 درجه) یا 80 بار (در 300 درجه). انتخاب تیپ صحیح باید بر اساس شرایط واقعی فرآیند انجام شود.
2. آیا این مدل برای سیالات شفاف مناسب است؟
بله، مدل Reflex (که BR23 عضوی از این خانواده است) دقیقاً برای سیالات شفاف یا بیرنگ طراحی شده و با استفاده از پدیدهی انعکاس نور، سطح مایع را بهوضوح نمایش میدهد.
3. چه تفاوتی بین مدل Reflex و Magnetic وجود دارد؟
مدل Magnetic برای مخازن تحت فشار بالاتر و کاربردهایی که نیاز به ایمنی بیشتر (بدون خطر شکستن شیشه) دارند مناسبتر است. مدل Reflex بر پایهی شیشههای انعکاسی کار میکند و برای سیالات شفاف با فشار و دمای متعارفتر گزینهی اقتصادیتری محسوب میشود.
4. نوع اتصال استاندارد این محصول چیست؟
اتصال استاندارد بین گیج و شیر، 1/2 اینچ NPT است؛ در صورت نیاز پروژه، اتصال 3/4 اینچ NPT هم با سفارش ویژه قابل تأمین است.
5. نصب این دستگاه چقدر زمانبر است و چه نکاتی دارد؟
نصب استاندارد است، اما باید به دو نکته توجه شود: تعیین صحیح فاصلهی مرکز-تا-مرکز (C to C) متناسب با بازهی اندازهگیری موردنیاز، و مشخص کردن نوع نصب (راستدست یا چپدست) بر اساس چیدمان فیزیکی محل نصب.
6. مدت زمان تحویل نمایشگر سطح Bonetti BR23 چقدر است؟
بسته به موجودی انبار و شرایط پروژه، نمایشگر سطح Bonetti BR23 در سریعترین زمان ممکن به مشتری تحویل داده میشود.
7. آیا نمایشگر سطح Bonetti BR23 دارای گارانتی است؟
بله، نمایشگر سطح Bonetti BR23 ارائه شده توسط فرتاک ایمن ویژن با گارانتی رسمی و معتبر عرضه میشود.
8. آیا قبل از ارسال، تست کیفیت روی دستگاه انجام میشود؟
بله، قبل از ارسال از نظر عملکرد و کیفیت توسط کارشناسان فنی بررسی و تست میشوند.
9. چگونه میتوان این دستگاه را تهیه کرد؟
برای خرید، ثبت سفارش، دریافت مشاوره تخصصی و اطلاع از قیمت روز، میتوانید با شماره 021910945465 تماس بگیرید.
