هنگام راهاندازی یک خط تولید، مشاهده لرزشی غیرعادی در فن کولینگ تاور و به دنبال آن، خاموشی کامل سیستم، میتواند زنگ خطری جدی باشد. در بررسیهای صورتگفته پس از حادثه، مشخص می گردد که صرفاً یک قطعه دورریز، عامل این رخداد بوده است.

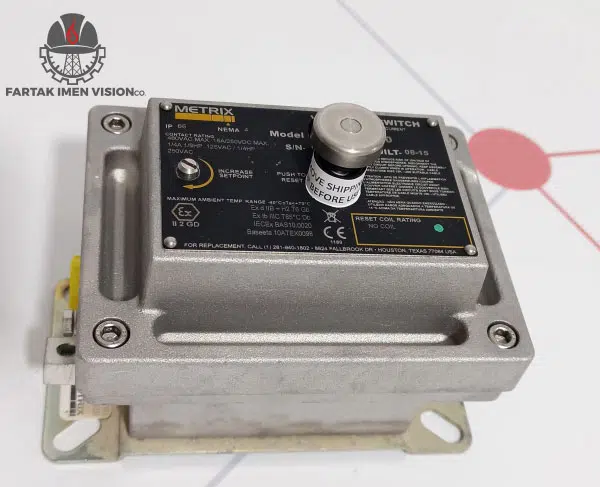

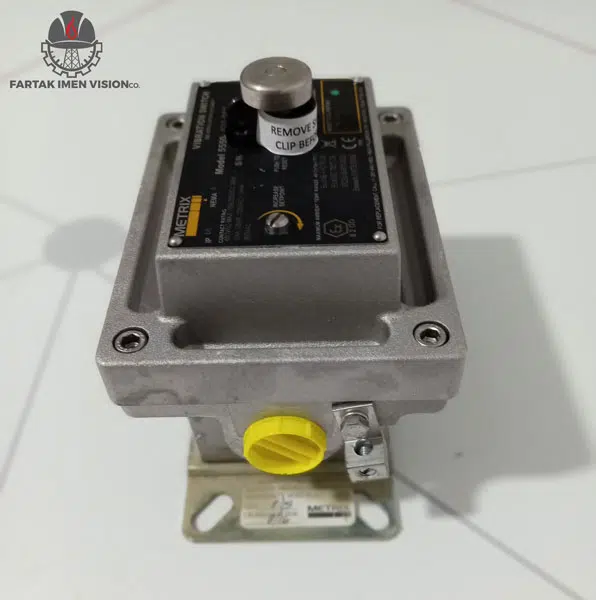

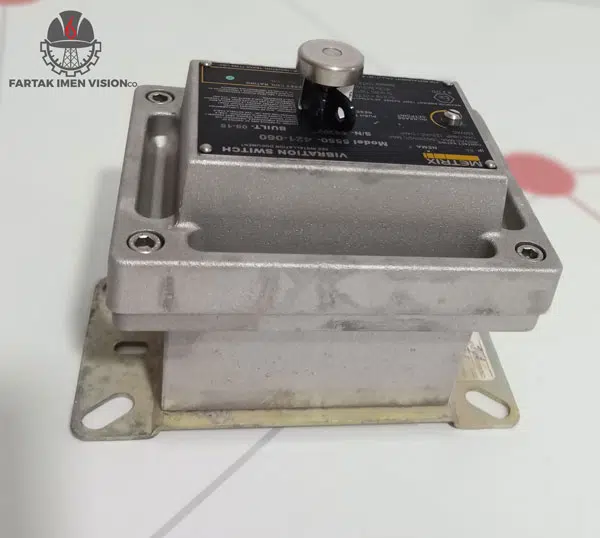

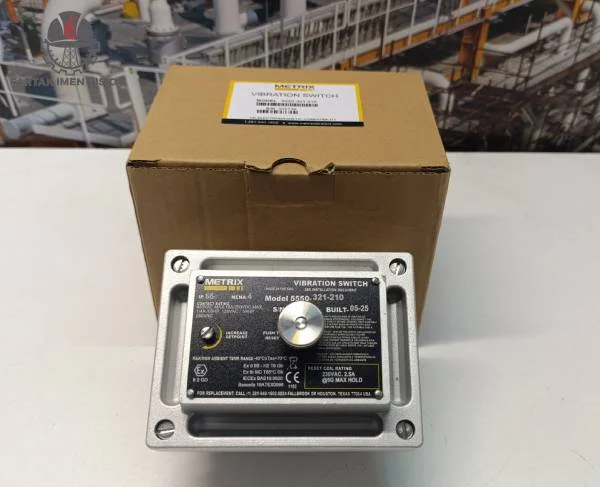

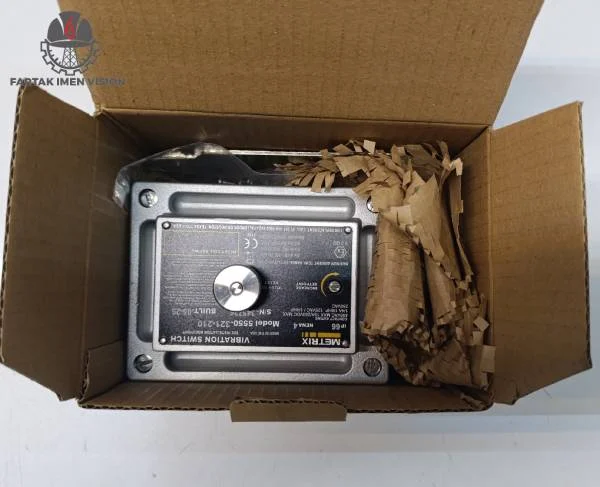

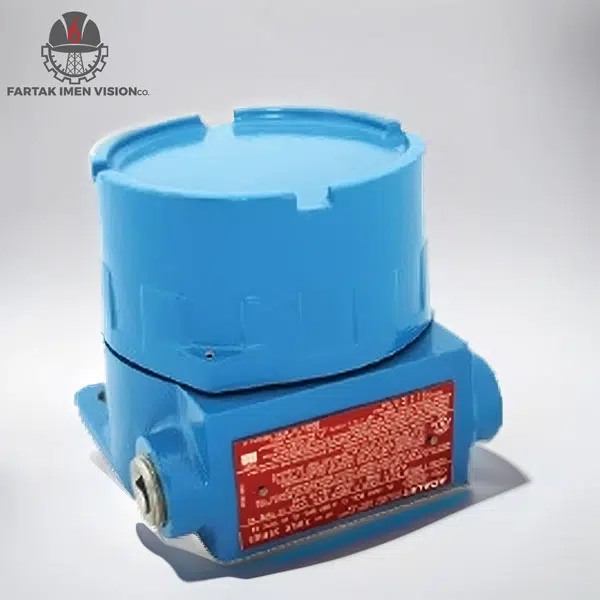

سوئیچ مکانیکی ارتعاش متریکس مدل 5550 (metrix vibration switch) و مدل 5550G، نقش یک محافظ دائمی و هوشیار را ایفا میکنند.
این سوئیچ لرزش در شرایطی که ارتعاشات از حد مجاز فراتر رود، بلافاصله اقدام به صدور هشدار یا توقف اضطراری دستگاه مینمایند.
عملکرد این تجهیزات مستقل از منبع تغذیه بوده و نیازی به تنظیمات پیچیده ندارد.
عدم استفاده از این محافظ، میتواند خسارات مالی قابلتوجهی را در پی داشته باشد.
سازوکار عملکرد سوئیچ مکانیکی ارتعاش متریکس 5550
پس از نصب این سوئیچ بر روی تجهیزی نظیر فن یا پمپ، عملکرد آن بر اساس یک مکانیسم فنر کششی و صفحه چرخان پایهریزی میشود.
در شرایط عملیاتی نرمال، صفحه در وضعیت عادی (در حالت Trip نشده ) قرار دارد. اما در صورت افزایش شتاب لرزهای (ناشی از ارتعاش یا ضربه) از حد آستانه تنظیمشده، صفحه به وضعیت فعال (به حالت Trip شده) تغییر وضعیت داده و با تحریک یک ریزسوئیچ (میکروسوئیچ)، کنتاکت خروجی را فعال میکند. این فرآیند منجر به فعالسازی آلارم یا توقف دستگاه میگردد.
این سوئیچ حساس به لرزش بهطور ویژه برای حفاظت از قطعات دوار با سرعت کم و متوسط در برابر ارتعاشات طراحی شدهاند. با بهرهگیری از حساسیت اینرسی بالا، در صورت عبور ارتعاش از حد تنظیمشده، یک سوئیچ سریع (Snap-Action) با کنتاکت خروجی از نوع SPDT فعال میگردد.
این رله برای وایرینگ خارجی در جایی که تغییرات روشن و خاموش به صورت الکتریکال صورت میگیرد، استفاده میشود تا ماشین را خاموش کند و یا ارتعاش بیش از حد را اعلام کند.
ویژگیهای سوئیچ مکانیکی ارتعاش متریکس
- عملکرد حساس به ارتعاش: کنتاکت های سوئیچ لرزش مکانیکی از برند Metrix با مدل 5550 قادرند آلارم فعال کنند یا سیستم را در مواقع بحرانی خاموش کنند.
- بدنه مقاوم: قابلیت ارائه در مدلهای ضد انفجار (Explosion Proof) و محافظتشده در برابر رطوبت و گردوغبار.
- تنظیم عملکرد: می تواند دارای سیستم Electrical reset باشد امکان تنظیم با تأخیر راهاندازی برای جلوگیری از عملکرد نامطلوب در هنگام شروع به کار سیستم.
- عملکرد کاملاً مکانیکی: بدون نیاز به آهنربا و با مکانیسم فنر کششی و صفحه چرخان.
- حفاظت: اولیه را در برابر تغییرات شدید در شتاب لرزهای سازهای.
تفاوتهای سوئیچ مکانیکی ارتعاش متریکس مدل 5550 و 5550G
سوئیچهای مکانیکی ارتعاش متریکس مدل metrix 5550 و 5550G با وجود شباهت در ساختار داخلی، تفاوتهای مهمی در طراحی بدنه ( hosing) و قابلیتهای دسترسی به تنظیمات دارند.
مدل 5550 استاندارد:
- مناسب برای: محیطهای با گازهای گروه IIB+H2 (مناسب برای اغلب محیطهای معمولی صنعتی).
- مزیت ویژه: قابلیت کالیبراسیون از بیرون محفظه (Externally Adjustable). بدین معنا که بدون نیاز به باز کردن درب محفظه ضد انفجار، میتوان مقدار آستانه را تغییر داد.
- نحوه ریست: مجهز به دکمه ریست دستی خارجی. قابلیت ریست الکتریکی از راه دور (Remote Electrical Reset) نیز به صورت سفارشی (آپشن) قابل ارائه است.
مدل 5550G (نسخه ویژه):
- مناسب برای: محیطهای با گازهای گروه IIC (مناسب برای مناطق حساستر با گازهای پرخطر).
- مزیت ویژه: تنظیمات تنها از داخل محفظه (Internally Adjustable) قابل انجام است. هرچند این امر دسترسی را محدودتر میکند، اما سطح امنیتی بالاتری را تأمین مینماید
- نحوه ریست: فاقد دکمه ریست دستی خارجی بوده و ریست الکتریکی از راه دور (Remote Electrical Reset) به صورت سفارشی (آپشن) قابل ارائه است.
راهنمای انتخاب: برای فعالیت در محیطهای پتروشیمی با گازهای بسیار خطرناک، مدل 5550G توصیه میشود. در سایر محیطها، مدل 5550 گزینه مناسبی است.
تأخیر راهاندازی (Start-up Delay)
در لحظه استارت اولیه دستگاه، وجود یک لرزش طبیعی گذرا امری اجتنابناپذیر است.
برای جلوگیری از عملکرد کاذب سوئیچ در این بازه زمانی، metrix 5550 vibration switch به قابلیت تأخیر راهاندازی (تا ۳۰ ثانیه) مجهز است.
این ویژگی موجب میشود سوئیچ تا ۳۰ ثانیه منتظر بماند تا ارتعاشات به حالت عادی بازگردند و در صورت تداوم لرزش، اقدام به تریپ نماید.
این مزیت از خاموشیهای ناخواسته در هنگام استارت جلوگیری میکند.
کاربردهای اصلی
این سوئیچها برای حفاظت از تجهیزاتی مانند:
فنهای کولینگ تاور (Cooling Tower Fans)
قطعات چرخشی با شتابهای ساختاری بالا
راهنمای انتخاب مدل مناسب بر اساس شرایط عملیاتی
برای انتخاب صحیح بین مدلهای 5550 و 5550G، لازم است به سوالات زیر پاسخ دهید:
1. طبقهبندی منطقه خطرناک (Hazardous Area Classification) محیط نصب چیست؟
- آیا محیط از نوع IIB+H2 است یا IIC؟
- این اطلاعات تعیین میکند که کدام مدل (5550 یا 5550G) از نظر استانداردهای ضد انفجار برای محیط شما مجاز است.
2. آیا به قابلیت کالیبراسیون و تنظیم از بیرون محفظه نیاز دارید؟
در صورتی که تنظیم مکرر نقطه عملکرد (Set Point) مورد نیاز باشد و یا دسترسی به داخل محفظه ضد انفجار دشوار باشد، مدل 5550 با قابلیت کالیبراسیون خارجی انتخاب مناسبتری است.
3. آیا به تاخیر راهاندازی (Start-up Delay) نیاز دارید؟
جهت جلوگیری از تریپ های کاذب در لحظه استارت تجهیزات دوار (که معمولاً با ارتعاشات اولیه همراه هستند)، استفاده از قابلیت تأخیر راهاندازی حداکثر ۳۰ ثانیهای اکیداً توصیه میشود.
4. آیا به قابلیت ریست از راه دور (Remote Electrical Reset) نیاز دارید؟
در صورتی که تجهیزات در موقعیتهای صعبالعبور یا دور از دسترس اپراتور نصب شدهاند، انتخاب آپشن Electrical reset برای ریست الکتریکی از راه دور گزینه مناسبی خواهد بود.
مقایسه مدل های موجود سوئیچ ارتعاش
| ویژگی | متریکس 5550 / 5550G | مورفی VS2 (مدلهای مختلف) |
|---|---|---|
| مکانیزم عملکرد | مکانیکی با فنر کششی و صفحه چرخان (بدون آهنربا) | مکانیکی با قفل مغناطیسی (Magnetic Latch) |
| نوع خروجی | کنتاکت SPDT (یک ورودی، دو خروجی) | بستگی به مدل داره، معمولاً SPDT |
| تأخیر راهاندازی | دارد (تا ۳۰ ثانیه) | ندارد (مدلهای استاندارد) |
| ضد انفجار | دارد (5550 برای IIB+H2 و 5550G برای IIC) | دارد (مدل VS2EX به بالا با استاندارد CSA) |
| تنظیم از بیرون | مدل 5550 دارد / مدل 5550G ندارد | ندارد (همه مدلها) |
| ریست دستی خارجی | مدل 5550 دارد / مدل 5550G ندارد | دارد (همه مدلها) |
| ریست از راه دور | آپشن (الکتریکال) | مدلهای VS2EXR و VS2EXRB دارند |
| نشانگر وضعیت | ندارد | مدل VS2EXRB دارد |
| محیط کاربرد اصلی | فنهای کولینگ تاور، قطعات دوار با سرعت کم و متوسط | پمپها، کمپرسورها، موتورهای الکتریکی، مبدلها |
| محدوده گازی | IIB+H2 (مدل 5550) / IIC (مدل 5550G) | مدلهای EX دارای استاندارد CSA برای مناطق پرخطر |
| نیاز به برق | ندارد (کاملاً مکانیکی) | ندارد (کاملاً مکانیکی) |
| قابلیت تنظیم حساسیت | دارد | دارد |
اگر این ویژگیها براتون مهم، متریکس 5550 بخرید:
- نیاز به تأخیر راهاندازی دارید (مخصوصاً برای فنهای کولینگ تاور)
- میخواهبد از بیرون محفظه بتوانید تنظیم کنید (مدل 5550)
- در محیط با گازهای IIB+H2 یا IIC کار میکنید.
- دنبال یه گزینه ساده و کمدردسر برای فن و قطعات دوار با سرعت کم هستید.
اگر این ویژگیها براتون مهم، مورفی VS2 بخرید:
- مدلهای متنوع با ریست از راه دور و نشانگر وضعیت میخواهید (VS2EXRB)
- برای پمپ و کمپرسور میخواهید استفاده کنید.
- استاندارد CSA براتون مهم (مخصوص پروژههای صادراتی یا مناطق حساس)
- قفل مغناطیسی را به مکانیزم فنر ترجیح میدهید.
ارتباط با ما برای مشاوره و خرید
برای مشاوره یا خرید تجهیزات برند متریکس و سایر تجهیزات مشابه، با شماره 02188800719 تماس بگیرید.
شما می توانید در مورد محصولات برند ( Metric) متریکس بخصوص سوئیچ مکانیکی ارتعاش مدل ۵۵۵۰ (Mechanical vibration switch) از ما مشاوره بگیرید و تامین تجهیزات حفاظتی سیستم خود در برابر ارتعاش را به ما بسپارید.
ما تمام تلاش خود را به جهت تامین تجهیزات اندازه گیری لرزش، از برند های مثل Metrix، Bently nevoda، B and k، Cemb و… خواهیم کرد.
سوالات متداول
1. سوئیچ مکانیکی ارتعاش مدل 5550 و 5550G برای چه کاربردهایی مناسب است؟
این سوئیچها برای حفاظت از قطعات دوار مانند فنها، پمپها، و سایر تجهیزات صنعتی که در معرض ارتعاشات شدید هستند، طراحی شدهاند.
2. تفاوت اصلی بین مدل 5550 و 5550G چیست؟
مدل 5550G برای محیطهای گازی IIC مناسب است و امکان تنظیم از داخل محفظه ضد انفجار را دارد، در حالی که مدل 5550 برای محیطهای IIB+H2 طراحی شده و امکان کالیبراسیون از بیرون محفظه را فراهم میکند.
3. آیا این سوئیچها قابلیت تأخیر راهاندازی دارند؟
بله، هر دو مدل میتوانند به سیستم تأخیر راهاندازی مجهز شوند تا از فعال شدن در شرایط بحرانی اولیه جلوگیری شود.
4. آیا ریست دستی خارجی برای هر دو مدل فراهم است؟
ریست دستی خارجی تنها در مدل 5550 موجود است. هر دو مدل میتوانند به تنظیم مجدد الکتریکی از راه دور نیز مجهز شوند.
5. آیا این سوئیچها در محیطهای مرطوب یا پر گردوغبار قابل استفاده هستند؟
بله، این سوئیچها با بدنهای مقاوم، در برابر رطوبت و گردوغبار محافظت میشوند.
6. این سوئیچها در چه صنایعی کاربرد دارند؟
بیشتر در صنایعی مانند تولید برق، پتروشیمی، پالایشگاهها، و سیستمهای خنککننده (Cooling Tower Fans) استفاده میشوند.
7. مدت زمان تحویل سوئیچ ارتعاش مورفی 5550 چقدر است؟
بسته به موجودی انبار و شرایط پروژه، سوئیچ ارتعاش مورفی 5550 در سریعترین زمان ممکن به مشتری تحویل داده میشود.
8. آیا سوئیچ ارتعاش مورفی 5550 دارای گارانتی است؟
بله، سوئیچ ارتعاش مورفی 5550 ارائه شده توسط فرتاک ایمن ویژن با گارانتی رسمی و معتبر عرضه میشود.
9. آیا قبل از ارسال، تست کیفیت روی دستگاه انجام میشود؟
بله، قبل از ارسال از نظر عملکرد و کیفیت توسط کارشناسان فنی بررسی و تست میشوند.
10. چگونه میتوان این دستگاه را تهیه کرد؟
برای خرید، ثبت سفارش، دریافت مشاوره تخصصی و اطلاع از قیمت روز، میتوانید با شماره 02188800719 تماس بگیرید.
| Brand | Metrix |
|---|---|
| Model | 5550، 5550G |
| Manufacturing Country | U.S.A |
