توضیحات

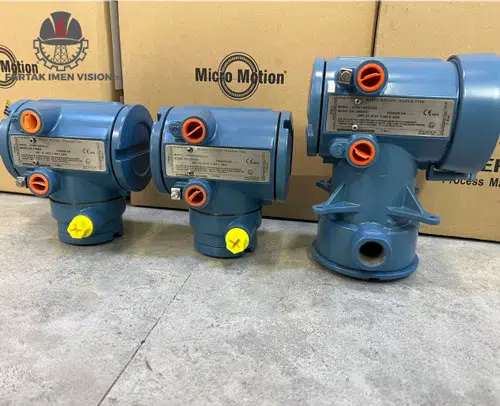

ترانسمیتر میکروموشن مدل 2700 یکی از متداول‌ترین و معروف‌ترین انواع ترانسمیترهای مورد استفاده در فلومترهای کوریولیس است. این ترانسمیتر از فناوری پیشرفته MVD برای پردازش دقیق سیگنال‌ها بهره می‌برد.
فلومتر جرمی کوریولیس چیست؟
یکی از دقیق‌ترین تجهیزات اندازه‌گیری فلو یا شدت جریان سیالات، فلومترهای جرمی کوریولیس هستند.
در ساختار این نوع فلومترها، جهت واکنش سریع به تغییرات انواع سیالات، به‌ویژه سیالات تراکم‌پذیر، از ترکیبی از روش‌های مکانیکی و الکتریکی استفاده میشود.
این نوع فلومتر با توجه به دقت بالای اندازه‌گیری، در طیف وسیعی از سیالات کاربرد دارد و فلو جرمی را بر اساس قانون کوریولیس اندازه‌گیری میکند.
نحوه عملکرد فلومتر کوریولیس
مکانیزم این فلومتر شامل تیوب‌های منعطف، یک قطعه مرتعش‌کننده و سنسورهای اندازه‌گیری است. در حالت بدون جریان، حرکت تیوب‌ها ثابت است و به‌عنوان مرجع در نظر گرفته میشود.
وقتی سیال وارد لوله میشود، اختلاف نیرو در ابتدا و انتهای تیوب توسط سنسورهای مغناطیسی و با ولتاژ القایی اندازه‌گیری میشود. این ولتاژ مستقیماً با شدت جریان جرمی و حجمی ارتباط دارد.
اجزای اصلی فلومتر کوریولیس
- سنسور مکانیکی
- ترانسمیتر الکتریکی
فناوری MVD در ترانسمیتر Micro Motion 2700
فناوری MVD پردازش سیگنال با سرعت بالا را فراهم میکند که باعث ارائه دقت بالا حتی در شرایط سخت مانند گاز حبابدار، نویز زیاد و جریان‌های ناپایدار میشود.
پردازش دیجیتال سیگنال در بخش front-end باعث کاهش چشمگیر نویز و افزایش سرعت پاسخ برای عیب‌یابی سریع میشود.
طراحی و نصب آسان
این ترانسمیتر میدانی با طراحی فشرده و یکپارچه قابل نصب بهصورت compact و remote است. دارای محفظه مقاوم Class I, Division 1 / Zone 1 و رابط اپراتوری اختیاری برای دسترسی آسان است.
نصب این تجهیز آسان بوده و نیازی به برنامهنویسی پیچیده ندارد.
قابلیت‌های اندازه‌گیری هم‌زمان
- فلو جرمی
- فلو حجمی
- سرعت جریان استاندارد گاز
- چگالی و دما
انواع خروجی و پروتکل ارتباطی
پشتیبانی از خروجی‌های میلی‌آمپر، فرکانس، I/O گسسته و پروتکلهای HART، Modbus، FOUNDATION Fieldbus و PROFIBUS-PA از ویژگی‌های دیگر این تجهیز است.
مزایای ترانسمیتر میکروموشن مدل 2700
- نصب انعطاف‌پذیر بهصورت integral یا remote
- کاهش هزینه‌های سیم‌کشی و نصب سریع
- عدم نیاز به ابزار یا نرم‌افزار خاص
- دارای گواهیهای SIL2، SIL3 و custody transfer
- ورودی AC/DC با تشخیص خودکار ولتاژ
📌نتیجه‌گیری
ترانسمیتر میکروموشن مدل 2700 با تکنولوژی پیشرفته MVD، گزینه‌ای دقیق و قابل اعتماد برای اندازه‌گیری جریان سیالات است. این تجهیز برای کاربردهای صنعتی پیچیده طراحی شده و در کنار دقت بالا، نصب آسان و مقاومت بالا در برابر نویز، انتخابی مناسب برای سیستمهای کنترل فرآیند است.
📞 برای مشاوره و خرید: 02188800719
سوالات متداول
1.آیا این ترانسمیتر برای گاز مناسب است؟
بله، فناوری MVD عملکرد دقیق حتی در شرایط وجود گاز حبابدار را فراهم میکند.
2. نیاز به برنامهنویسی دارد؟
خیر، این تجهیز بهگونهای طراحی شده که بدون نیاز به برنامهنویسی خاص قابل راهاندازی است.
3.مقاومت در برابر نویز چطور است؟
پردازش دیجیتال سیگنال باعث مقاومت بالا در برابر نویز شده و دقت سیستم را حفظ میکند.
4. در چه صنایعی استفاده میشود؟
در صنایع نفت، گاز، پتروشیمی، داروسازی، غذایی و دیگر صنایع فرآیندی که اندازه‌گیری دقیق جریان اهمیت دارد.
5.ترانسمیتر مدل 2700 برای چه نوع سیالاتی مناسب است؟
این ترانسمیتر برای مایعات و گازها، حتی با وجود گاز حبابدار یا نوسانات جریان، دقت بسیار بالایی دارد.
6.آیا این مدل برای نصب در محیطهای انفجاری مناسب است؟
بله، این ترانسمیتر دارای گواهیهای مربوط به Zone 1 و Class I, Division 1 بوده و مناسب برای محیطهای صنعتی سخت است.
7.چه تفاوتی بین نصب Remote و Compact در این مدل وجود دارد؟
در نوع Compact، ترانسمیتر مستقیماً روی سنسور نصب میشود. در حالت Remote، ترانسمیتر بهصورت جداگانه نصب شده و از طریق کابل به سنسور متصل میشود که در شرایط خاص مفید است.
8. آیا امکان اتصال به سیستمهای کنترلی با پروتکل HART یا Modbus وجود دارد؟
بله، مدل 2700 از پروتکلهای HART، Modbus، FOUNDATION Fieldbus و PROFIBUS پشتیبانی میکند.
9.آیا این ترانسمیتر نیاز به کالیبراسیون خاصی دارد؟
تجهیز بهصورت کالیبرهشده از کارخانه ارائه میشود، اما امکان تنظیم مجدد یا کالیبراسیون دقیق در محل نیز وجود دارد.
10. حداقل و حداکثر دمای کاری این تجهیز چقدر است؟
بسته به مدل و محفظه انتخابشده، این تجهیز بازه دمایی گستردهای را پشتیبانی میکند (برای اطلاعات دقیق با کارشناسان تماس بگیرید).
