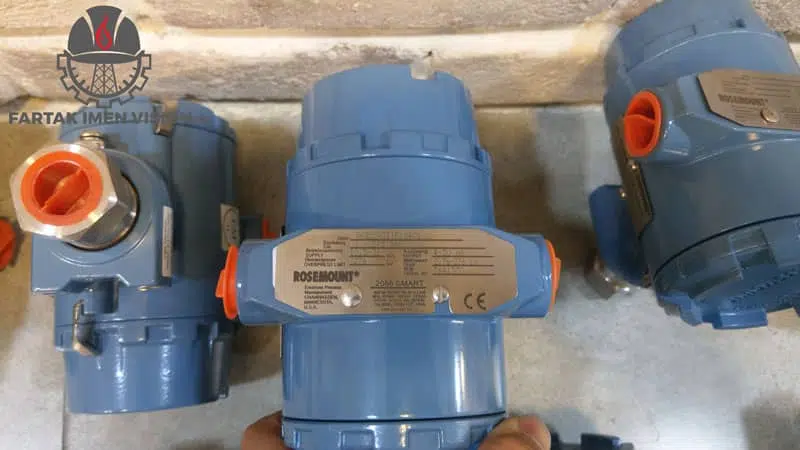

ترانسمیتر فشار رزمونت سری Rosemount Pressure Transmitter 2088

برند:Rosemount

  • عملکرد 0.065 درصد با قابلیت دقت بالا
  • سبک و با طراحی فشرده برای نصب مقرون به صرفه
  • کار با پروتکل های 4-20 mA و 1-5 Vdc HART Low Power
  • قابلیت نمایش بازه های فشار مطلق و گیج تا 4000 psi
  • با مقیاس محدوده پذیری 50:1
  • نمایشگر LCD برای نمایش متغیر مورد بررسی در فرایند ، بازه ی اندازه گیری و پیام های تشخیصی
  • امکان استفاده از استنلس استیل (Stainless Steel ) یا آلومینیوم (  Alloy C-276) برای متریال های در تماس با سیال فرایند (wetted part materials   )
  • با امکان نصب روی تقریبا هر فرایندی با ارائه ی طیف وسیعی از شیوه های اتصال به فرایند، مایعات پرکننده، نصب مستقیم یا اتصالات و متریال های کپیلاری

برند:Rosemount

  • عملکرد 0.065 درصد با قابلیت دقت بالا
  • سبک و با طراحی فشرده برای نصب مقرون به صرفه
  • کار با پروتکل های 4-20 mA و 1-5 Vdc HART Low Power
  • قابلیت نمایش بازه های فشار مطلق و گیج تا 4000 psi
  • با مقیاس محدوده پذیری 50:1
  • نمایشگر LCD برای نمایش متغیر مورد بررسی در فرایند ، بازه ی اندازه گیری و پیام های تشخیصی
  • امکان استفاده از استنلس استیل (Stainless Steel ) یا آلومینیوم (  Alloy C-276) برای متریال های در تماس با سیال فرایند (wetted part materials   )
  • با امکان نصب روی تقریبا هر فرایندی با ارائه ی طیف وسیعی از شیوه های اتصال به فرایند، مایعات پرکننده، نصب مستقیم یا اتصالات و متریال های کپیلاری

توضیحات

مقدمه:

ترانسمیتر تجهیزی است که می تواند یک کمیت فیزیکی را  اندازه گیری کرده و  آن را به یک سیگنال الکترونیکی یا نیوماتیکی تبدیل کند.

خروجی های به دست آمده از ترنسمیتر ها یا از طریق اتاق کنترل و یا بر روی یک نمایشگر قابل استفاده می باشند.

انواع:
ترانسمیتر ها در دو نوع الکترونیکی و نیوماتیکی در بازار موجود هستند.
ترانسمیتر های الکترونیکی تغییرات کمیت فیزیکی را به یک سیگنال الکترونیکی  4-20 mA  یا 1–5 Vdc و ترانسمیتر های نیوماتیکی تغییرات را به صورت یک سیگنال نیوماتیکی (3-15 psi) تبدیل می کنند.

کاربرد:

ترانسمیتر ها در هر سیستم دارای اتوماسیون صنعتی از جمله صنایع مختلف نفت، گاز، پتروشیمی، داروسازی،مواد غذایی و …. برای دریافت فیدبک و اطلاعات دقیق از وضعیت فرایند های صنعتی و  کمیت های فیزیکی سیالات پروسه ها کاربرد وسیع دارند.

ترانسمیتر فشار مطلق و گیج رزمونت سری 2088 Absolute & Gauge Pressure Transmitter    برندی قابل اطمینان و ثابت شده برای اندازه گیری فشار مطلق و فشار گیج است.

طراحی فشرده و بر خط این ترنسمیتر زمینه ساز اتصال مستقیم ترانسمیتر به فرایند شده که موجب نصب و  راه اندازی آسان، سریع و مقرون به صرفه ی این محصول شده است .

قابلیت های این مدل عبارتند از:

  1. رابط کاربری محلی ( LOI/Local Operating Interface  ) که منو های دسترسی آسان دارند و دکمه های تنظیم دارن که موجب —-دستگاه در محل مورد نظر بدون استفاده از تجهیزات پیشرفته می گردد.
  2. قابلیت استفاده با منی فولد یا Remote Seal
  3.  قابل سفارش با پروتکل های   4-20mA HART  و جریان 1-5 VDC HART

انواع شیوه های اتصال به فرایند :
1) اتصال مستقیم

2) اتصال فلنجی (دیافراگم سیل) : اتصال ترنسمیتر فشار 2088 روزمونت به فرایند با
استفاده از دیافراگم سیل و فلنج (Flange)

3) اتصال با منیفولد: اتصال ترانسمیتر فشار روزمونت 2088 به فرایند با استفاده از منیفولد دو شیر



4) اتصال با کپیلاری: اتصال از راه دور به فرایند با استفاده از کپیلاری تیوب و دیافراگم سیل 1199

توضیحات تکمیلی

Type of pressure measured

Gauge pressure gauge
-14.7 to 30 /150/ 800 /4000 psi

Pressure range

Absolute absolute pressure
0 to 30 /150/ 800 /4000 psi

خروجی ترانسمیتر

4–20 mA dc/Digital HART Protocol /
1–5 Vdc Low Power/Digital HART Protoco

متریال

Alloy C-276/
316L SST

متریال ماده ی پر کننده

Silicone/Inert

اتصال به فرایند

½–14 NPT female/ DIN 16288 G½ male/ M20 x 1.5 male/ RC ½ female

اتصال الکتریکی

½–14 NPT / M20 x 1.5 / G½

صفحه ی نمایش و رابط کاربری

LCD display with local operator interface /
LCD display, configured for engineering units

دکمه های تنظیم

Analog zero and span
/ Digital zero trim
