پوزیشنر سامسون سری 3731 و 3730

توضیحات

در این مقاله به معرفی دو پوزیشنر سامسون با سری های 3731 و 3730 می پردازیم.

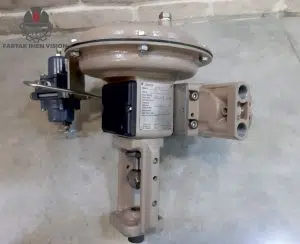

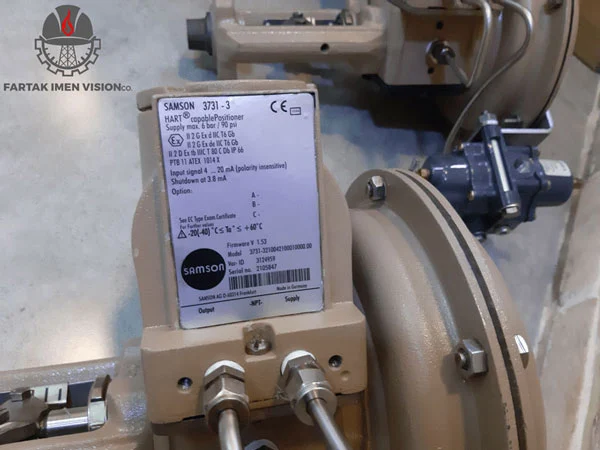

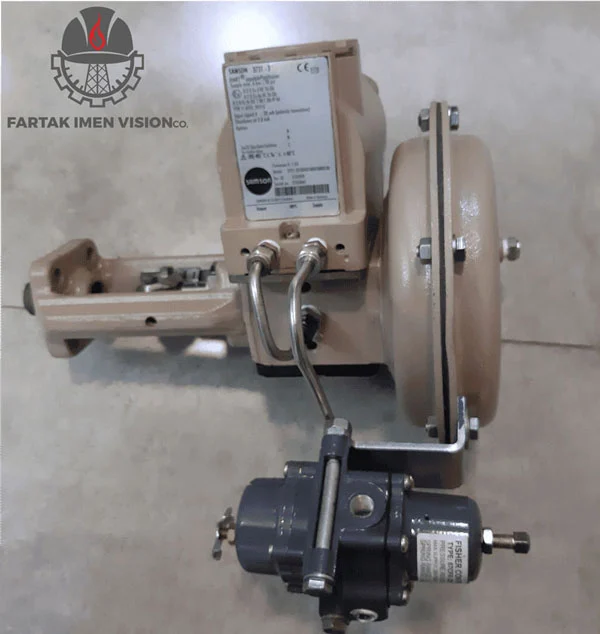

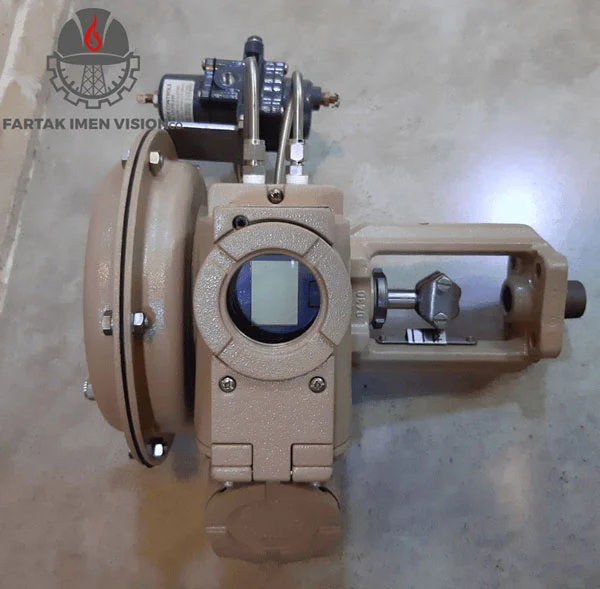

معرفی پوزیشنر سامسون سری 3731

پوزیشنر سامسون سری 3731 Samson Positioner Series ضد انفجار استاندارد Exd است و به سادگی بر اکچوییتور های خطی  (Linear) و روتاری (Rotary) نصب می شود

و نصب آن در هر موقعیتی امکان پذیر است.

ال سی دی آن در هر موقعیت نصب به سادگی خوانده می شود زیرا جهت نمایش اطلاعات بر روی ال سی دی آن قابل تنظیم است.

پوزیشنر سمسون سری 3731 از پروتوکول HART برای سیگنال خروجی خود استفاده مینماید.

یکی از منظور هایی که پوزیشنر Samson 3731 برای آن طراحی شده استفاده درشرایط محیطی دشواراست.

Samson Positioner Series 3731 قابلیت نصب شدن مستقیم بر روی اکچوییتور نوع 3277 دارد.

پوش باتن روتاری و صفحه نمایش بدون نیاز به باز کردن بدنه پوزیشنر قابل دسترسی هستند.

در نتیجه، Samson Positioner Series 3731 در محیط های خطرناک نیز میتواند عمل کند.

همچنین بخوانید: مقاله پوزیشنر برند فیشر مدل DVC6030 را یک بار مطالعه کنید

هوای تغذیه:

فشار هوای تغذیه مورد نیاز بستگی به Bench Range و جهت عملکرد اکچوییتور دارد (Fail-safe action)

و Bench range بر روی name plate به صورت spring range یا signal pressure range با توجه به اکچوییتور نوشته شده است.

جهت عملکرد با FA یا FE یا با یک سمبل مشخص شده است.

هوای تغذیه باید خشک و تهی از روغن  و گرد و غبار باشد. هوای تغذیه ورودی نمیتواند از 6 بار بیشتر شود

و تنها میتوان از گاز هایی استفاده نمود که تهی از موادی هستند که حضور آنها موجب به احتمال ایجاد احتراق در محیط میشود.

اتصالات رزوه ای پوزیشنر سمسون سری 3731 ، ¼ NPT هستند.

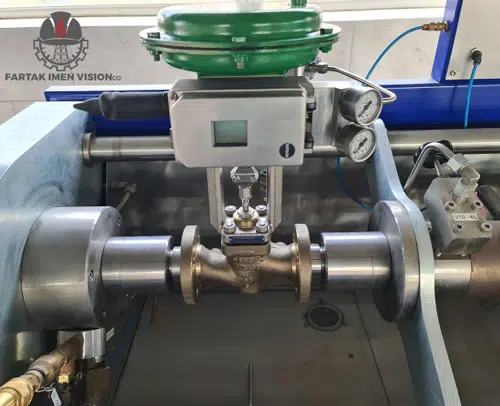

معرفی پوزیشنر سامسون 3730

Electropneumatic Positioner چیست؟

Electropneumatic Positioner یک دستگاه کنترلی است که برای تنظیم موقعیت یک عملگر پنوماتیکی (مانند شیر) استفاده می شود.

این دستگاه به طور خاص برای تبدیل سیگنال های الکتریکی به سیگنال های پنوماتیکی طراحی شده است، به طوریکه موقعیت دقیق عملگر را بر اساس سیگنال های کنترلی که از سیستم های کنترل اتوماسیون دریافت می کند، تنظیم می کند.

برند samson مدل های مختلف از این دستگاه کنترل را تولید می کند که دارای نام 3730 می باشند.

به ترتیب از مدل پایه تا مدل های پیشرفته تر با ویژگی های افزوده برای نیازهای پیچیده تر طراحی شده اند.

تفاوت ها شامل سطح قابلیت های کنترل، نوع سیگنال های ورودی و خروجی، و امکانات تنظیم و تشخیصی می شود.

انتخاب مدل مناسب بستگی به نیازهای خاص سیستم و پیچیدگی کاربرد مورد نظر دارد. بنابراین در ادامه به معرفی دقیق تر هر مدل و تفاوت آن ها می پردازییم.

تفاوت عمومی محصولات 3730 از سری 1 تا 5:

3730-1	3730-2	3730-3	3730-4	3730-5
شرایط زمانی دشوار شرایط محیطی چالش برانگیز سرویس تنظیم (دریچه بندی)	شرایط زمانی دشوار شرایط محیطی چالش برانگیز سرویس تنظیم (دریچه بندی) استفاده از سنسور خارجی حرکت	شرایط زمانی دشوار شرایط محیطی چالش برانگیز سرویس تنظیم (دریچه بندی) استفاده از سنسور خارجی حرکت	شرایط زمانی دشوار شرایط محیطی چالش برانگیز سرویس تنظیم (دریچه بندی) استفاده از سنسور خارجی حرکت	شرایط زمانی دشوار شرایط محیطی چالش برانگیز سرویس تنظیم (دریچه بندی) استفاده از سنسور خارجی حرکت	کاربرد
عملگر خطی، یک طرفه عملگر خطی، دو طرفه عملگر چرخشی، یک طرفه عملگر چرخشی، دو طرفه	عملگر خطی، یک طرفه عملگر خطی، دو طرفه عملگر چرخشی، یک طرفه عملگر چرخشی، دو طرفه	عملگر خطی، یک طرفه عملگر خطی، دو طرفه عملگر چرخشی، یک طرفه عملگر چرخشی، دو طرفه	عملگر خطی، یک طرفه عملگر خطی، دو طرفه عملگر چرخشی، یک طرفه عملگر چرخشی، دو طرفه	عملگر خطی، یک طرفه عملگر خطی، دو طرفه عملگر چرخشی، یک طرفه عملگر چرخشی، دو طرفه	قابلیت اتصال به
بدون گواهینامه نوع حفاظت “ایمنی ذاتی”	بدون گواهینامه نوع حفاظت “ایمنی ذاتی”	بدون گواهینامه نوع حفاظت “ایمنی ذاتی”	بدون گواهینامه نوع حفاظت “ایمنی ذاتی”	بدون گواهینامه نوع حفاظت “ایمنی ذاتی”	محافظت در برابر  انفجار (EXPLOSION PROTECTION )
ندارد	ندارد	HART®	PROFIBUS®	FOUNDATION™  fieldbus	ارتباطات (COMMUNICATION)
4 تا 20 میلی آمپر	4 تا 20 میلی آمپر	4 تا 20 میلی آمپر	Fieldbus	Fieldbus	حلقه کنترل
ندارد	ندارد	دارد	دارد	دارد	شیر برقی اختیاری (OPTIONAL SOLENOID VALVE)
ندارد	ندارد	دارد	دارد	دارد	تشخیص دریچه (VALVE DIAGNOSTICS)

در ادامه برای علاقه مندان توضیحات تکمیلی برای هر مدل را آورده ایم:

• مدل 1-3730

پوزیشنر الکتروپنوماتیک

ویژگی های خاص

• توجه: این محصول در آینده نزدیک متوقف خواهد شد. دستگاه جایگزین: 1-TROVIS 3730
• بدنه از جنس آلومینیوم دایکاست یا استیل ضد زنگ
• اتصال به عملگرهای خطی طبق استانداردهای6-VDI/VDE 3847  IEC 60534، یا اتصال یکپارچه سامسون
• اتصال به عملگرهای دورانی طبق استاندارد VDI/VDE 3845
• اتصال به عملگرهای دو طرفه با استفاده از تقویت کننده معکوس نوع 3710
• امکان نصب پوزیشنر در هر موقعیت
• عملیات ساده با استفاده از یک دکمه و منو
• نمایشگر قابل خواندن در هر موقعیت نصب به دلیل جهت خواندن قابل چرخش
• راه اندازی خودکار متغیر
• پارامترهای پیش فرض، تنها مقادیر متفاوت از استاندارد نیاز به تنظیم دارند
• سنسور سفر کالیبره شده بدون دنده های مستعد سایش
• ذخیره سازی تمام پارامترها در حافظه غیر فرار EEPROM
• سیستم دو سیم با بار الکتریکی کم به مقدار 300 اهم
• امکان فعالسازی عملکرد بستن محکم
• نظارت خودکار بر صفر
• دو آلارم موقعیت برنامه پذیر استاندارد

پوزیشنر الکتروپنوماتیک سامسون روی کنترل ولو ها نصب می شود و برای تعیین موقعیت ولو کاربرد دارد.

سیگنال کنترل DC دریافت شده از واحد کنترل، با travel ولو یا زاویه چرخش کنترل ولو مقایسه می شود و سپس یک سیگنال فشار ارسال می کند.

پوزیشنر 1-3730 یا بطور مستقیم به اکچویتور نصب می شود و یا نصب آن مطابق IEC 60534-6 می باشد.

علاوه بر آن، دارای یک چرخ کوپل شده می باشد که حرکت چرخشی را به اکچوبتور انتقال می دهد.

اکچویتور های چرخشی بدون فنر نیاز به یک تقویت کننده معکوس دارد که این امکان را ایجاد می کند که در هر جهت عمل کند.

اساسا پوزیشنر ها در ساقه ( Stem ) شامل: یک سنسور می شوند که عملکرد جابجایی ولو را می سنجد، یک ماژول آی توپی آنالوگ و بوستر پایین دست می شوند.

پوزیشنر 1-3730 با دو عدد لیمیت سوییچ قابل تنظیم مطابق استاندارد آخرین موقعیت ولو را نشان می دهد.

پوزیشنر در حالت پایه شامل Travel sensor system  که دارای عملکرد مقاومتی متناسبی می باشد، یک ماژول آی توپی آنالوگ با بوستر پایین دست  به خوبی یک واحد الکترونیکی با یک میکروکنترل می باشد.

همچنین بخوانید: کنترل ولو سامسون مدل 3241

کاربرد پوزیشنر سامسون 1-3730

سری 3730 پوزیشنر های سامسون (Samson Positioner 3730 Series) برای کاربردهای عمومی کنترل در صنعت طراحی شده است.

این سری از پوزیشنر های Samson برای پوشش دادن تمام نیازهای کنترلی در مدل های مختلف ارائه شده است

• مدل 2-3730

پوزیشنر الکتروپنوماتیک

توجه: این محصول به زودی متوقف خواهد شد. دستگاه  جایگزین: 1-TROVIS 3730 ویژگی های دیگر:

• بدنه آلومینیوم ریخته گری یا استیل ضد زنگ
• اتصال به اکچویتورهای خطی طبق6-VDI/VDE 3847 ، IEC 60534، یا اتصال یکپارچه سامسون
• اتصال به اکچویتورهای دورانی طبق VDI/VDE 3845
• اتصال به اکچویتورهای دوعمله با تقویت کننده معکوس نوع 3710
• تشخیص EXPERTplus یکپارچه برای شیرآلات کنترلی
• امکان نصب در هر موقعیت دلخواه (به جز آویزان)
• عملیات ساده با یک دکمه و منوی قابل کنترل
• نمایشگر قابل خواندن در هر موقعیت نصب به دلیل قابلیت چرخش جهت خواندن
• پیکربندی با کامپیوتر از طریق رابط SSP با استفاده از نرم افزار TROVIS-VIEW
• راه اندازی خودکار متغیر با چهار حالت اولیه مختلف
• پارامترهای پیش تنظیم شده، فقط مقادیر متفاوت از استاندارد نیاز به تنظیم دارند
• حسگر سفر کالیبره شده بدون دنده های مستعد سایش
• حالت راه اندازی Sub (جایگزینی) به شما اجازه می دهد تا پوزیشنر را در شرایط اضطراری در حالی که سیستم در حال کار است راه اندازی کنید بدون نیاز به تغییر موقعیت شیر
• تمامی پارامترها در EEPROM غیرفرار ذخیره می شوند
• سیستم دوسیم با بار الکتریکی کم بین 300 تا 350Ω بسته به نسخه
• محدودیت فشار خروجی قابل تنظیم
• عملکرد بسته شدن محکم قابل تنظیم
• نظارت خودکار بر صفر
• سنسور دما و شمارنده ساعات کار یکپارچه
• دو هشدار موقعیت قابل برنامه ریزی استاندارد
• خودتشخیصی
• پیام ها به صورت فشرده و مطابق با توصیهNAMUR NE 107، صادر شده از طریق تماس هشدار خرابی یا فرستنده موقعیت آنالوگ اختیاری

لوازم جانبی:

• فشارسنج
• نرم افزارTROVIS-VIEW رایگان گزینه ها دلبخواه:
• دستگاه سازگار با رنگ
• تجهیزات اضافی: تماس محدود القایی، شیر برقی، فرستنده موقعیت آنالوگ، حسگر موقعیت خارجی، حسگر نشت ،ورودی باینری

این پوزیشنر به طور کلی برای تنظیم دقیق و کنترل موقعیت شیرآلات در شرایط مختلف طراحی شده و از ویژگی های پیشرفت های برای اطمینان از عملکرد صحیح و دقیق برخوردار است.



• مدل 3-3730

ویژگی های خاص:

پوزیشنر الکتروپنوماتیک با ارتباط HART ®

• آماده به کار با سام دیجیتال(SAM DIGITAL READY)
• جعبه آلومینیومی یا استیل ضد زنگ
• نصب بر روی عملگرهای خطی مطابق با 6-VDI/VDE 3847 ، IEC 60534یا نصب یکپارچه سامسون (SAMSON)
• نصب بر روی عملگرهای چرخشی مطابق با VDI/VDE 3845
• نصب بر روی عملگرهای دو عملکردی با تقویتکننده معکوس نوع 3710
• تشخیص وضعیت EXPERTplus برای کنترل شیرها
• موقعیت نصب دلخواه پوزیشنر (غیر از نصب معلق)
• عملیات ساده با یک دکمه و منو
• صفحه نمایش آسان برای خواندن با قابلیت چرخش جهت نمایش
• پیکربندی با رایانه از طریق رابط SSP با نرم افزار TROVIS-VIEW
• راه اندازی خودکار متغیر با چهار حالت اولیه مختلف
• پارامترهای پیش فرض، فقط مقادیر متفاوت از استاندارد باید تنظیم شوند
• حسگر سفر کالیبره شده بدون دنده های مستعد به سایش
• حالت اولیه جایگزینی(Sub) برای راه اندازی پوزیشنر در شرایط اضطراری بدون نیاز به تغییر موقعیت شیر
• تمام پارامترها در EEPROM غیر فرار ذخیره می شوند
• سیستم دو سیم با بار الکتریکی کم 410Ω
• محدودیت فشار خروجی قابل تنظیم
• عملکرد بسته شدن محکم قابل تنظیم
• پایش خودکار صفر
• حسگر دما و شمارش ساعت های عملیاتی یکپارچخه
• دو زنگ موقعیت برنامه پذیر استاندارد

• تشخیص خودکار
• پیام ها به صورت وضعیت فشرده مطابق با توصیه NAMUR NE 107، از طریق تماس خطا یا فرستنده موقعیت آنالوگ اختیاری
• فایل DTM برای ادغام در برنامه های FDT مطابق با مشخصات 1.2
• تجهیزات جانبی: فشارسنج، نرم افزارTROVIS-VIEW (رایگان)، فایل های ادغام دستگاه برای ابزارها و سیستم های مهندسی
• گزینه ها: دستگاه سازگار با رنگ، تجهیزات اضافی: تماس محدود القایی، شیر برقی، فرستنده موقعیت آنالوگ، حسگر موقعیت خارجی، حسگر نشت، ورودی باینری

این پوزیشنر به طور خاص برای کنترل دقیق و پایدار موقعیت در محیط های صنعتی و شرایط سخت طراحی شده است و به ویژگی هایی مانند تشخیص وضعیت و تنظیمات پیشرفته مجهز است.



• مدل 4-3730

پوزیشنر الکتروپنوماتیک با ارتباط PROFIBUS®-PA:

• پوزیشنر الکتروپنوماتیک :دستگاهی برای کنترل موقعیت عملگرها با استفاده از ترکیبی از سیگنال های الکتریکی و پنوماتیکی.
• ارتباط PROFIBUS®-PA قابلیت ارتباط با سیستم های اتوماسیون صنعتی از طریق پروتکل PROFIBUS®-PA، که برای شبکه های فرآیندی و اتوماسیون استفاده می شود.

ویژگی های خاص:

• SAM DIGITAL READY: آمادگی برای استفاده از فناوری دیجیتال سامسون.
• جنس بدنه از آلومینیوم دایکاست یا استیل ضد زنگ: مقاومت در برابر شرایط محیطی سخت و طول عمر بالا.
• اتصال به عملگرهای خطی:
  • مطابق با 6-IEC 60534 و VDI/VDE 3847: استانداردهای بین المللی برای اتصال به عملگرهای خطی.
  • اتصال یکپارچه سامسون: امکان نصب مستقیم بر روی عملگرهای سامسون.
• اتصال به عملگرهای دورانی:
  • مطابق با VDI/VDE 3845: استاندارد برای عملگرهای دورانی.
• اتصال به عملگرهای دو عمله با تقویت کننده معکوس نوع 3710: سازگاری با عملگرهای دو عمله و تقویت کننده معکوس برای کنترل بهتر.
• تشخیص EXPERTplus برای شیرهای کنترلی: سیستم تشخیص پیشرفته برای نظارت و تحلیل وضعیت شیرها.
• پروفایل PROFIBUS®-PA 3.01: مطابق با تمامی الزامات پروفایل 3.02، برای سازگاری کامل با استانداردها.
• تطبیق خودکار شناسه (ID): امکان جایگزینی پوزیشنرهای با پروفایل های قدیمی تر بدون نیاز به تنظیمات اضافی.
• پیام های وضعیت طبقه بندی شده طبق توصیه NAMUR NE 107: پیام های وضعیت دسته بندی شده برای نظارت دقیق بر عملکرد.
• فایل DTM برای ادغام با سیستم های FDT: قابلیت ادغام با ابزارهای مهندسیFDT برای مدیریت آسان.
• پوزیشنر با قابلیت نصب در هر موقعیت (به جز معلق): انعطاف پذیری در نصب پوزیشنر.
• عملکرد ساده با یک دکمه و منوی قابل استفاده: عملیات کاربر پسند برای تنظیم و پیکربندی دستگاه.
• نمایشگر قابل خواندن در هر موقعیت نصب: نمایشگر چرخشی برای خواندن آسان در هر زاویه.
• پایش خودکار صفر: بررسی و تنظیم خودکار وضعیت صفر برای دقت بالا.
• حسگر حرکت کالیبره شده بدون دنده های مستعد سایش: حسگر دقیق بدون قطعات مکانیکی که مستعد سایش هستند.
• ذخیره سازی تمام پارامترها در EEPROM غیر فراری: ذخیره سازی اطلاعات در حافظه غیر فراری برای حفظ تنظیمات حتی در صورت قطع برق.
• تأثیر ناچیز دما و هوای تأمین: عملکرد پایدار در شرایط مختلف دما و فشار.
• محدودیت فشار خروجی قابل تنظیم: امکان تنظیم فشار خروجی برای کنترل بهتر.
• عملکرد بسته شدن دقیق قابل تنظیم: تنظیم عملکرد بسته شدن شیر برای دقت بیشتر.
• ورودی باینری برای سیگنال های ولتاژ DC: ورودی برای دریافت سیگنال های ولتاژ مستقیم.

لوازم جانبی:

• گیج فشار: برای اندازه گیری و نظارت بر فشار.
• نرم افزار TROVIS-VIEW: نرم افزار رایگان برای مشاهده و مدیریت پوزیشنر.
• فایل های ادغام دستگاه: برای ابزارها و سیستم های مهندسی.

گزینه ها:

• سازگاری با رنگ: امکان انتخاب رنگ برای دستگاه.
• تجهیزات اضافی: شامل تماس های محدود القایی، شیر برقی، حسگر موقعیت خارجی، و ورودی باینری برای امکانات بیشتر.



• مدل 5-3730

ویژگی های خاص پوزیشنر 5-3730

پوزیشنر 5-3730 یک دستگاه الکترومکانیکی- پنوماتیکی پیشرفته با قابلیت های متنوع است که به طور خاص برای کار در محیط های صنعتی طراحی شده است.

در زیر ویژگی های ویژه آن به تفصیل آورده شده است:

ویژگی های عمومی:

• پوزیشنر الکترومکانیکی -پنوماتیکی: مجهز به ارتباط FOUNDATION™ fieldbus.
• SAM DIGITAL READY: آماده برای استفاده از فناوری های دیجیتال سام.
• جنس بدنه: ساخته شده از آلومینیوم دایکست یا استیل ضد زنگ.
• اتصال به عملگرهای خطی: مطابق با استانداردهای 6-IEC 60534 وVDI/VDE 3847، یا اتصال یکپارچه سامسون.
• اتصال به عملگرهای دورانی: مطابق با استاندارد VDI/VDE 3845.
• اتصال به عملگرهای دو عمل کننده: با استفاده از تقویت کننده معکوس نوع 3710.

ویژگی های تشخیصی و عملکردی:

• تشخیص عیب EXPRERTplus: برای تشخیص و عیب یابی دریچه ها.
• بلوک های عملکرد یکپارچه:
  • 1 بلوک کنترل PID (PID): برای کنترل دقیق.
  • 1 خروجی آنالوگ (AO): برای خروجی سیگنال آنالوگ.
  • 1 خروجی آنالوگ متعدد (MAO): برای خروجی های آنالوگ متعدد.
  • 1 ورودی آنالوگ متعدد (MAI): برای ورودی های آنالوگ متعدد.
  • 2 خروجی دیجیتال (DO): برای مدیریت خروجی های دیجیتال.
  • 2 ورودی دیجیتال (DI): برای دریافت سیگنال های دیجیتال.
• قابلیت Link Master: برای مدیریت و کنترل اتصالات.
• بلو ک های عملکرد DO: برای شروع و اجرای عملکردهای مختلف مانند راه اندازی ثبت کننده داده.
• بلو ک های عملکرد DI: برای تحلیل سیگنال های ورودی باینری.

عملکرد و نصب:

• موقعیت نصب: قابل نصب در هر موقعیت دلخواه، اما معلق نباشد.
• عملیات ساده: تنظیمات و کنترل با استفاده از یک دکمه و منوی ساده.
• شروع خودکار: دستگاه به صورت خودکار راه اندازی می شود.
• نمایشگر قابل خواندن: نمایشگر با قابلیت چرخش برای خوانایی بهتر در هر موقعیت نصب.
• پیام های وضعیت: پیام های وضعیت طبقه بندی شده بر اساس توصیه NAMUR NE 107.
• فایل DTM: برای ادغام در برنامه هایFDT طبق مشخصات 1.2.

ویژگی های اضافی و تنظیمات:

• پایش خودکار صفر: برای اطمینان از دقت.
• حسگر سفر کالیبره شده: بدون چرخ دنده های آسیب پذیر.
• ذخیره سازی پارامترها: همه پارامترها در EEPROM غیرقابل تغییر ذخیره می شود.
• محدودیت فشار خروجی قابل تنظیم: برای کنترل فشار خروجی.
• عملکرد بسته شدن محکم قابل تنظیم.
• ورودی باینری برای سیگنال های ولتاژ.

لوازم جانبی و گزینه ها:

• فشارسنج
• نرم افزار TROVIS-VIEW: رایگان برای مشاهده و مدیریت دستگاه.
• فایل های ادغام دستگاه: برای ابزارها و سیستم های مهندسی.
• سازگاری با رنگ آمیزی: دستگاه قابل رنگ آمیزی برای هماهنگی با محیط.
• تجهیزات اضافی: شامل محدودکننده های القایی، سولنوئید ولو، حسگر موقعیت خارجی، حسگر نشتی و ورودی باینری.

این ویژگی ها و قابلیت ها باعث میشود که پوزیشنر 5-3730 برای استفاده در سیستم های پیچیده و متنوع صنعتی بسیار مناسب باشد و کنترل دقیق و قابلیت های پیشرفت های را ارائه دهد.

همچنین بخوانید: مقاله انواع کنترل ولو و کاربرد آن را یک بار مطالعه کنید
