دسته: پوزیشنر (Positioner and IP)

پوزیشنر چیست؟

در شیر های صنعتی جهت ارسال فرمان های الکتریکی / تبدیل سیگنال پنوماتیکی به الکتریکی به پوزیشتر ها نیاز می باشد.

سیگنال هایی که از سوی سیستم کنترل بر روی محرک های نصب شده روی شیر ها ارسال می گردند و الکتریکی هستند.

این محرک ها، جهت به حرکت درآوردن شیر نیاز به تبدیل فرمان به سیگنال مورد نظر خود را دارند.

به همین جهت نیاز است تجهیزات دیگری بر روی مجموعه شیر و محرک آن نصب گردد.

یک شیر کنترلی باید بتواند به آرامی و با سرعت به تغییرات سیگنال ارسال شده از سیستم پاسخ دهد، بدین منظور جهت کنترل عملکرد شیرهای کنترلی یک پوزیشنر بر روی شیر نصب می شود.

پوزیشنر فرمان سیستم کنترل را دریافت و آن را متناسب با وضعیت شیر به محرک اعمال می نماید.

پوزیشنر در حقیقت یک کنترل کننده PID از نوع پنوماتیکی است و پس از ارسال فرمان به محرک به وسیله اهرمی که به استم شیر متصل است موقعیت شیر را می سنجد و در صورتی که با فرمان ارسالی از سوی سیستم مطابقت نداشته باشد، با افزایش سیگنال ارسالی به محرک، موقعیت شیر را متناسب با فرمان ارسالی تنظیم می نماید.

موقعیت های مختلف یک شیر باید با شبیه سازی فرمان های مختلف ( معمولا این 4 موقعیت برای یک شیر آزمایش می شود، هر عدد میزان باز بودن شیر را نشان می دهد 25%، 50%، 75%، 100%) برای پوزیشنری که بر روی آن نصب شده است تنظیم می گردد.

موقعیت های مختلف شیر را می توان با توجه به Travel Indicator مشاهده و عدد نشان شده روی نمایشگر پوزیشنر تنظیم نمود.

پوزیشنر در حقیقت به عنوان یک کنترل کننده دوم در حلقه های کنترلی عمل کرده و با بازخوردی که از استم ولو می گیرد موقعیت شیر را کنترل و تنظیم می نماید.

البته این تجهیز تنها بر روی شیر های کنترل نصب می شود و نیازی به نصب آن بر روی شیرهایی که به صورت گسسته عمل می کنند، نمی باشد.

اجزای اصلی پوزیشنر ها

اجزای اصلی پوزیشنر ها  I/P، برد، محور اصلی و پتانسیومتر می باشد که در زیر به توضیح هر کدام از آنها پرداخته می شود.

برد:

برای تنظیمات اصلی و کالیبره استفاده می گردد و همچنین آپشن ها روی برد می باشد.

پتانسیومتر:

موقعیت مکانی محور را به برد انتقال می دهد که برد جریان ورودی که به I/P  وارد می شود را تنظیم می کند.

I/P آی توپی ( مبدل جریان به فشار):

در شیر هایی که از محرک های الکتریکی استفاده می کنند می توان فرمان الکتریکی سیستم کنترل را مستقیما به مجموعه محرک متصل نمود اما در محرک های پنوماتیکی و هیدرولیکی باید سیگنال الکتریکی را به سیگنال روغن یا هوا تبدیل نمود.

این کار با اتصال یک قطعه که درون مجموعه پوزیشنر قرار می گیرد، امکان پذیر می شود.

در محرک های پنوماتیک این قطعه فرمان الکتریکی را که معمولا جریان می باشد به سیگنال فشار پنوماتیک تبدیل می نماید.

لذا این تجهیز در محرک های پنوماتیکی I to P یا مبدل جریان الکتریکی به فشار پنوماتیک خوانده می شود.

اما در محرک های هیدرولیک فرمان الکتریکی باید به فشار هیدرولیک تبدیل شود لذا این قطعه I to H یا مبدل جریان الکتریکی به فشار هیدرولیک خوانده می شود.

لازم به ذکر است که محور اصلی و پتانسیومتر به هم وابسته هستند یعنی با هم عمل می کنند.

در صورتی که خطی linear باشد نیاز به Liver نمی باشد اما در حالت هایی که Rotary یا غیر خطی باشد به Liver نیاز دارد.

انواع پوزیشنر ها:

  1. پوزیشنر های پنوماتیکی:

معمولا سیگنال  3-15 یا 6-30 PSI را از یک کنترلر دریافت می کند.

سپس اکچویتور Actuator سوپاپ را با فشار هوای صحیح تامین می کند تا موقعیت استم Stem یا شفت Shaft متناسب با ورودی پنومانیک فراهم کند.

سپس فشار هوای صحیح را به سوپاپ Actuator می رساند تا موقعیت دقیق Stem یا Shaft متناسب با سیگنال ورودی پنوماتیک را فراهم کند.

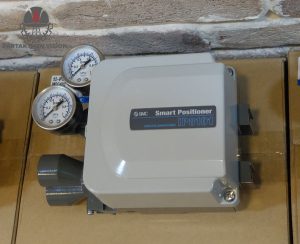

پوزیشنر

  1. پوزیشنر های الکتروپنوماتیکی:

(Electro-Pneumatic Positioner / EP Positioner)

یک سیگنال الکتریکی ( 4-20 mA یا 0-10 VDC) از کنترلر دریافت می گردد.

سپس سیگنال پنوماتیکی به سمت اکچویتور ارسال می گردد.

این پوزیشنر ها را می توان  به عنوان پوزیشنر آنالوگ میز استفاده کرد و به این دلیل است که ورودی الکتریکی به پوزیشنر یک سیگنال آنالوگ است.

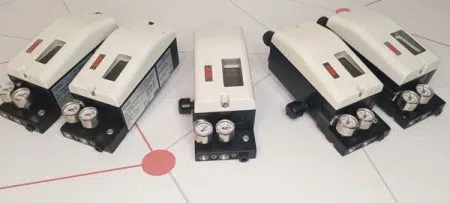

پوزیشنر های الکتروپنوماتیکی

  1. پوزیشنر های دیجیتال (SMART):

پوزیشنر های دیجیتال سیگنال الکتریکی را از یک کنترلر (معمولاً 4-20 میلی آمپر، HART، PROFIBUS یا Field-bus) دریافت می کند، اما از نوع سیگنال دیجیتال است.

سپس سیگنال پنوماتیک مربوطه را به اکچویتور ارسال می کند.

ورودی الکتریکی قابلیت های پیشرفته تری را در اختیار کاربر قرار می دهد.

این «موقعیت‌دهنده‌های هوشمند» دیجیتال همچنین داده‌هایی را جمع‌آوری می‌کنند تا به طور خودکار به کاربران در مورد عملکرد، تشخیص و نگهداری شیر آگاه کنند.

پوزیشنر های دیجیتال

برند های پوزیشنر

از جمله برند هایی که شرکت فرتاک ایمن ویژن تامین می کند شامل Fisher YTC , ABB , Siemens , Masoneilan می باشد

در زیر مدل ها به همراه تصاویر آنها آورده شده است.

  • برند: Fisher

مدل: DVC6200

پوزیشنر فیشر سری 6200 DVC

  • برند: Metso

مدل: Valve,Positioner ND9000

  • برند: SAMSON

مدل: 3730-5 /3730-4 / 3730-3/ 3730-2 / 3730-1

پوزیشنر سمسون سری 3731

  • برند: ABB

مدل: TZIDC

پوزیشنر ABB با مدل TZIDC V18345

  • برند: SIEMENS

مدل: 6DR5020

پوزیشنر زیمنس PS2-6DR5

  • برند: YTC

مدل: YT1000

  • برند: Masoneilan

مدل: Svi1000

قیمت پوزیشنر

برای اطلاع از قیمت پوزیشنر با کارشناسان فروش ما با شماره 88800705-88800719 تماس حاصل فرمایید.
