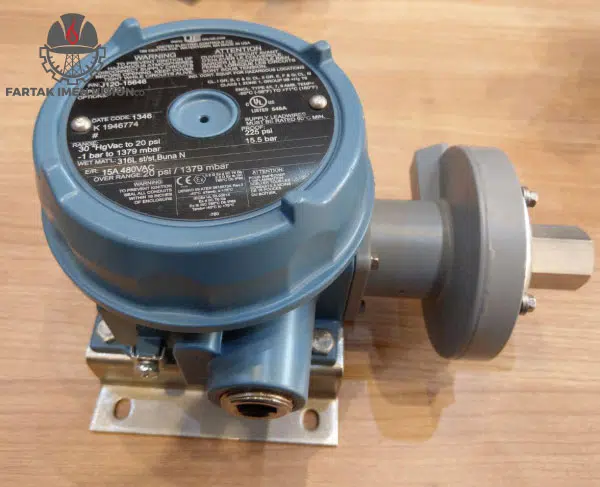

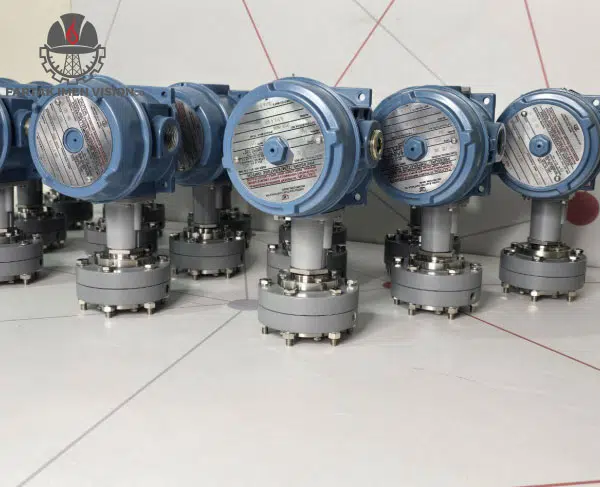

سوئیچ اختلاف فشار UE سری 120، محصولی از برند معتبر آمریکایی United Electric Controls، یک سوئیچ الکترومکانیکی ضدانفجار است که برای پایش دقیق اختلاف فشار در فرآیندهای صنعتی حساس طراحی شده است.
نحوه عملکرد
برخلاف سوئیچهای الکترونیکی، این سوئیچ بهصورت کاملاً الکترومکانیکی کار میکند و مستقل از سیستم کنترل عمل میکند یعنی حتی در صورت بروز خطای ارتباطی یا مشکلات سایبری در شبکه کنترل، عملکرد حفاظتی خودش را از دست نمیدهد.
این ویژگی دقیقاً همان دلیلی است که بسیاری از پروژههای SIS (Safety Instrumented System) این نوع سوئیچ الکترومکانیکی را به گزینههای کاملاً الکترونیکی ترجیح میدهند: در سناریوهای Fail-Safe، هیچ وابستگی به نرمافزار یا شبکهی ارتباطی وجود ندارد.
ویژگیهای فنی
| مشخصه فنی | جزئیات | مزیت اصلی |
|---|---|---|
| نوع محفظه | ضد انفجار (Explosion-proof)، مطابق ATEX Ex d IIC T6 Gb | قابل نصب در مناطق طبقهبندیشده Zone 1 و Zone 2 |
| درجه حفاظت محفظه | IP66 | مقاومت در برابر گرد و غبار شدید و پاشش آب با فشار |
| دمای محیط مجاز | −40 تا 75 درجه سانتیگراد (−40 تا 167 فارنهایت) | عملکرد پایدار حتی در آبوهوای بسیار سرد یا گرم |
| سطح ایمنی عملکردی | SIL 2 گواهیشده، SIL 3 قابل ارتقا | مناسب سیستمهای ایمنی (SIS) در پروژههای حساس |
| نوع کنتاکت | تک (SPDT) یا دوبل (DPDT) | انعطاف در طراحی مدارهای کنترل و آلارم |
| ددباند | ثابت یا قابل تنظیم (بسته به مدل انتخابی) | جلوگیری از سوئیچینگهای مکرر و آسیب به تجهیزات پاییندست |
| ورودیهای الکتریکی | دو ورودی Conduit مجزا | امکان سیمکشی جداگانه برای مدار قدرت و مدار سیگنال/آلارم |
| دقت اندیکاتور اختلاف فشار (مدلهای دارای عقربه) | حدود 1% در 50% میانی بازه، تا 3% در دو انتهای بازه؛ با تنظیم میدانی قابل بهبود به ≈1% در هر نقطه | امکان پایش لحظهای مقدار اختلاف فشار روی خود دستگاه، نه فقط دریافت سیگنال قطع/وصل |
| گواهینامههای خوردگی | برخی مدلها مطابق NACE MR-0175 | قابلیت استفاده در سرویسهای حاوی H2S در صنایع نفت و گاز |
مواد سازنده و اتصالات
بسته به مدل انتخابی، سوئیچ اختلاف فشار سری 120 در نسخههای مختلفی از نظر جنس قطعات تماس با سیال ارائه میشود:
- دیافراگم/بلوز: استیل ضدزنگ 316L بهصورت استاندارد؛ در نسخههای ویژه، Hastelloy C-276 یا Monel 400 برای سیالات بسیار خورنده
- O-ring آببند: Viton بهصورت استاندارد؛ گزینههای Kalrez، اتیلن پروپیلن یا Aflas هم برای سازگاری با سیالات خاص موجود است
- اتصال فشار: عموماً 1/4 یا 1/2 اینچ NPT مادگی از جنس استیل ضدزنگ 316 (بسته به مدل)
معرفی خانواده مدلهای اختلاف فشار
سری 120 چند خانواده مدل مجزا برای کاربرد اختلاف فشار دارد که در انتخاب محصول باید دقیقاً مشخص شوند؛ نمونههای رایج:

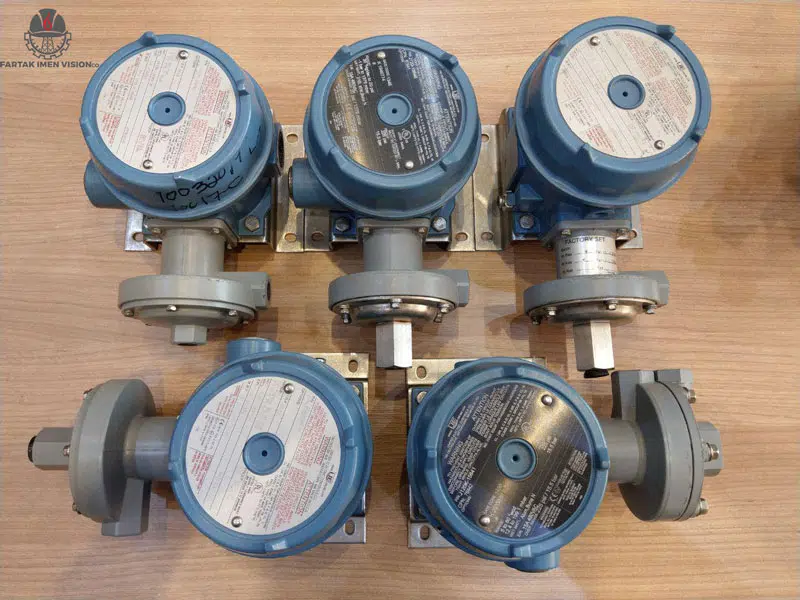

- مدلهای 147 و 157 (نوع H121K/H122K/J120K): سوئیچ اختلاف فشار ساده بدون اندیکاتور
- مدلهای S147B و S157B: نسخه دارای عقربه و صفحه نمایش مکانیکی (Plexiglass) برای پایش لحظهای مقدار اختلاف فشار در کنار عملکرد سوئیچینگ
نکته مهم برای سفارش صحیح: پیشوند مدل باید با نوع محفظه همخوانی داشته باشد. کدهایی که با J120 یا H121/H122 شروع میشوند متعلق به خانوادهی ضدانفجار (Explosion-proof, NEMA 7/9) هستند. در مقابل، کدهایی که با J110 یا H100 شروع میشوند به سری 100 (محفظه Watertight، NEMA 4X، غیر ضدانفجار) تعلق دارند و برای محیطهای خطرناک مناسب نیستند. هنگام استعلام یا سفارش، حتماً کد کامل مدل را با کارشناس فنی تطبیق دهید.
کاربردهای سوئیچ اختلاف فشار UE سری 120
- پایش افت فشار روی فیلترها، صافیها و سیستمهای تصفیه
- کنترل و آلارم جریان در خطوط انتقال نفت و گاز
- نظارت بر فرآیندهای شیمیایی و پتروشیمی با ریسک بالا
- حفاظت از پمپها، کمپرسورها و توربینها در برابر افت یا افزایش ناگهانی فشار
- مدارات ایمنی (SIS) برای جلوگیری از خرابی تجهیزات جانبی
راهنمای انتخاب و خرید
برای انتخاب صحیح مدل، این پارامترها را با کارشناس فنی مشخص کنید:
- بازه اختلاف فشار مورد نیاز پروژه و اینکه آیا نیاز به نمایشگر عقربهای (مدلهای S147B/S157B) دارید یا صرفاً عملکرد سوئیچینگ کافی است.
- نوع مدار الکتریکی: تککنتاکت (SPDT) یا دوکنتاکت (DPDT)، و نوع ددباند (ثابت یا قابل تنظیم).
- جنس قطعات تماس با سیال متناسب با نوع سیال فرآیندی (استاندارد 316L یا نسخههای خاص Monel/Hastelloy برای سیالات خورنده).
- طبقهبندی منطقه خطر (Zone) و دمای محیط سایت، برای انتخاب گواهینامه Ex مناسب.
- نیاز به گواهی NACE در صورت وجود H2S در سرویس
قیمت و خرید سوئیچ اختلاف فشار UE سری 120
شرکت فرتاک ایمن ویژن، یکی از تأمینکنندگان معتبر ابزار دقیق در ایران، سوئیچهای اختلاف فشار UE سری 120 را با بهترین کیفیت و قیمت مناسب ارائه میدهد. لطفاً جهت اطلاع از قیمتها و مشاوره با کارشناسان ما با شماره 02191094546 تماس بگیرید.
جدول مقایسه پرشر سوئیچ های موجود
| مشخصه | Ashcroft B7 | UE Series 120 | Ashcroft B4 | WIKA BA/BAX |
|---|---|---|---|---|
| برند | Ashcroft | United Electric Controls | Ashcroft | WIKA |
| نوع تجهیز | سوئیچ فشار | سوئیچ اختلاف فشار | سوئیچ فشار | سوئیچ فشار (مکانیکی، Bourdon Tube) |
| مکانیزم اندازهگیری | دیافراگمی | دیافراگمی | دیافراگمی | لوله بوردون — بدون نیاز به برق برای سوئیچینگ |
| کاربرد اصلی | کنترل فشار فرآیند و حفاظت از تجهیزات | پایش اختلاف فشار و قطع/وصل مدار | کنترل فشار، هشدار و قطع بهموقع سیستم | پایش و کنترل فشار در کاربردهای Safety-critical |
| محیط مناسب | مناطق خطرناک، پتروشیمی، محیطهای خورنده | محیطهای سخت و پرخطر، نفت و گاز، پتروشیمی | صنایع عمومی، محیطهای ویژه، OEM | نفتوگاز، پتروشیمی، نیروگاه (شامل هستهای)، معدن، آبوفاضلاب |
| نوع حفاظت | Explosion-proof (NEMA 7/9, IP66) | Explosion-proof + IP66 | Watertight (NEMA 3/4/4X/13, IP66) — نه ضدانفجار | Flameproof Ex d، IP66/NEMA 4X |
| سطح ایمنی SIL | SIL 3 | SIL 2 (SIL3 قابل ارتقا) | SIL 3 Capable | SIL 2 یا SIL 3 (اختیاری)، مطابق IEC 61508 |
| رنج فشار | تا 3000 psi (≈207 bar) | وکیوم تا 6000 psi | وکیوم تا 3000 psi | وکیوم (−1 bar) تا 600 bar (مدل BA) / تا 1000 bar (مدل BAX) |
| دقت / تکرارپذیری | ≈1% Span | – | ±1% Span | کمتر از 0.5% Span |
| دمای فرآیند | 0 تا 300°F (فقط برای دیافراگم SS/Monel؛ Buna-N/Teflon فقط تا 150°F) | – | 0-150°F (Buna/Teflon)، 0-300°F (SS/Monel)، 20-300°F (Viton) | −40 تا +85°C (دمای محیط بسته به کلاس دمایی: −60 تا +60/+85°C) |
| نوع کنتاکت | SPDT / DPDT | SPDT / DPDT | SPDT / DPDT | SPDT / DPDT (تا 2 کنتاکت مستقل) |
| تنظیم ستپوینت | دارد (15-100% بازه) | دارد | 15% تا 100% بازه | در کل بازه قابل تنظیم (پیشنهاد کارخانه: 25-75%) |
| ددباند | ثابت یا قابل تنظیم | ثابت یا قابل تنظیم بسته به مدل | ثابت یا قابل تنظیم | ثابت یا قابل تنظیم بسته به کد کنتاکت |
| متریال بدنه | استیل 316 یا آلومینیوم اپوکسی | آلومینیوم با پوشش اپوکسی | آلومینیوم با پوشش اپوکسی | آلومینیوم رنگشده اکریلیک، بدون مس (نسخه استیل = مدل جداگانه BWX) |
| متریال دیافراگم | Buna-N, Viton, Teflon, SS, Monel | SS316L (اختیاری Hastelloy C276/Monel 400)، Viton، Teflon، Buna-N بسته به مدل | Buna-N, Teflon, Viton, SS316L, Monel | SS316L استاندارد؛ Monel 400 اختیاری |
| اتصال فشار | 1/2 و 1/4 NPT نری و مادگی | 1/4″ یا 1/2″ NPT مادگی بسته به مدل | 1/4 NPT مادگی استاندارد، آپشن ترکیبی 1/2 و 1/4 | 1/4 NPT مادگی استاندارد (آداپتور 1/2 NPT اختیاری) |
| اتصالات الکتریکی | – | دو ورودی Conduit | 3/4 NPT مادگی، بوش کاهنده 3/4×1/2 | 1/2 NPT مادگی استاندارد (گزینههای Cable gland Ex d هم موجود) |
| نیاز به تغذیه الکتریکی | دارد (سوئیچ دیافراگمی معمولی) | دارد | دارد | ندارد — کاملاً مکانیکی، حتی با قطع کل برق پلنت هم کار میکند |
| مزیت اصلی | ایمنی بسیار بالا و مقاومت شیمیایی | مناسب کنترل اختلاف فشار در محیطهای سخت | انعطاف بالا، طول عمر زیاد، مناسب OEM | عملکرد مستقل از برق در کاربردهای ایمنی بحرانی |
| استاندارد/سازگاری ویژه | UL, CSA, CE, NACE, SIL 3 | SIL 2، NACE MR0175 (بسته به مدل) | مناسب الزامات NACE | ATEX/IECEx (Ex d)، SIL2/SIL3، NACE MR0175 و MR0103 |
| محدودیتها | محدودیت در موقعیت نصب و نوع اتصالات | – | جزئیات حفاظت و اعداد عملکردی کمتر در متن موجود است | بدنه استیل واقعاً مدل جداگانه (BWX) است، نه آپشن روی BA/BAX |
| صنایع هدف | نفت و گاز، پتروشیمی، نیروگاه، فولاد، آب و فاضلاب | فیلترها، خطوط انتقال، فرآیندهای شیمیایی | نفت و گاز، پتروشیمی، نیروگاه، فولاد، آب و فاضلاب، OEM | پتروشیمی، نفتوگاز، نیروگاه (شامل هستهای)، معدن، آبوفاضلاب |
سوالات متداول
1. سوئیچ اختلاف فشار UE سری 120 چیست؟
سوئیچ الکتریکی برای قطع و وصل مدارهای در فشارهای مشخص در محیطهای صنعتی و پرخطر.
2. در کجا از سوئیچ اختلاف فشار UE استفاده میشود؟
در پالایشگاهها، پتروشیمیها، صنایع شیمیایی و نفت و گاز.
3. چگونه سوئیچ را تنظیم کنم؟
سوئیچ قابل تنظیم است تا در فشار مشخص، سیستم را روشن یا خاموش کند.
4. آیا سوئیچ اختلاف فشار UE ضد انفجار است؟
بله، سوئیچ دارای قابلیت ضد انفجار است.
5. مدت زمان تحویل سوئیچ اختلاف فشار UE سری 120 چقدر است؟
بسته به موجودی انبار و شرایط پروژه، سوئیچ اختلاف فشار UE سری 120 در سریعترین زمان ممکن به مشتری تحویل داده میشود.
6. آیا سوئیچ اختلاف فشار UE سری 120 دارای گارانتی است؟
بله، سوئیچ اختلاف فشار UE سری 120 ارائه شده توسط فرتاک ایمن ویژن با گارانتی رسمی و معتبر عرضه میشود.
7. آیا قبل از ارسال، تست کیفیت روی دستگاه انجام میشود؟
بله، قبل از ارسال از نظر عملکرد و کیفیت توسط کارشناسان فنی بررسی و تست میشوند.
8. چگونه میتوان این دستگاه را تهیه کرد؟
برای خرید، ثبت سفارش، دریافت مشاوره تخصصی و اطلاع از قیمت روز، میتوانید با شماره 02191094546 تماس بگیرید.
