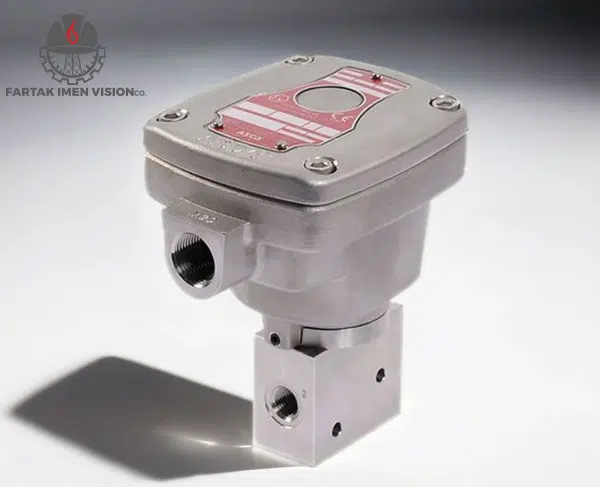

شیر برقی سری آسکو ASCO Solenoid Valve 327 یکی از مدلهای پرکاربرد و قابلاعتماد در صنایع مختلف است که برای کنترل جریان سیالاتی مانند هوا، گاز، آب و روغن طراحی شده است.
این محصول بهدلیل کیفیت ساخت بالا، عملکرد پایدار و قابلیت استفاده در شرایط صنعتی سخت و مقاومت بالا انتخابی مناسب برای پروژههای ابزار دقیق، اتوماسیون و کنترل فرآیند محسوب میشود.
این سری در کاربردهای فشار بالا و شرایط کاری متنوع عملکرد بسیار خوبی دارد و به همین دلیل در بسیاری از صنایع بهعنوان یک شیر برقی صنعتی پرمصرف شناخته میشود.
شیر برقی سری آسکو ASCO 327 Solenoid Valve برای کارکرد با مصرف انرژی پایین طراحی شده است (Low Power and Reduced Power Coils).
مشخصات کلی شیر برقی ASCO 327
| پارامتر فنی | توضیحات و مقادیر استاندارد |
|---|---|
| برند سازنده | آسکو (ASCO) |
| سری / مدل | Series 327 |
| نوع عملکرد (Function) | 3/2 (سه راهه به دو حالت – Direct Operated) |
| رنج فشار کاری | 0 تا 10 بار (بسته به مدل و توان بوبین) |
| محدوده دمای کاری | 60- تا 120+ درجه سانتیگراد با استفاده از آب بند مناسب از جنس سیلیکون و یا FPM |
| سایز اتصالات (سایز پورت) | “1/4 اینچ |
| نوع رزوه اتصالات | استانداردهای NPT و G (رزوه موازی یا مخروطی) |
| نوع عبوردهی (Flow Type) | Basic Flow: اریفیس 5.7mm (توانایی عبوردهی حدود 0.45 متر مکعب بر ساعت سیال)
High Flow: اریفیس 12mm (توانایی عبوردهی سیال تا 1.5 متر مکعب بر ساعت) |
| استاندارد ایمنی صنعتی | دارای گواهینامه IEC 61508 با قابلیت SIL-4 (تایید TÜV) و SIL-3 (تایید Exida) |
| مکانیزم کنترل دستی (Manual Override) | دارد (مدل فشاری-فنری MO / مدل پیچی-دستی MS) |
| متریال بدنه | استیل ضد زنگ و یا برنجی |
| کلاس عایقی بوبین (coil) | H |
| کلاس های ضد انفجاری | Exd و یا Exia |
متریال ساخت 327 asco
| بخش ساختاری تجهیز | متریالهای قابل سفارش (Material Specifications) |
|---|---|
| بدنه اصلی (Body) | استیل ضد زنگ (Stainless Steel) یا برنج (Brass) |
| قطعات داخلی (Trim) | استیل ضد زنگ (شامل Core tube ،Springs ،Stem و…) |
| آببندها و واشرها (Seals) | FPM (ویتون)، VMQ (سیلیکون)، یا F(VMQ) (فلوروسیلیکون برای دمای پایین) |
| محفظه بوبین (Enclosure) | آلومینیوم با پوشش اپوکسید، استیل ضد زنگ (سری WSNF) |
انواع بوبینهای مورد استفاده شیر برقی asco
| نوع بوبین (Coil Type) | توان مصرفی (Power Rating) | کدهای حفاظتی و ضد انفجار (ATEX / IECEx) |
|---|---|---|
| Basic Power | 10 تا 11.6 وات | کلاس عایقی بوبین: H
حفاظت ضد انفجار: Ex d / Ex ia (ذاتاً ایمن) |
| Medium Power | 5.7 تا 5.8 وات | درجه حفاظت محیطی: IP67 (ضد آب و گرد و غبار) |
| Reduced Power | 3.6 تا 3.7 وات | مدلهای ضد انفجار آلومینیومی: سری NF |
| Low Power | کمتر از 2 وات | مدلهای ضد انفجار استیل: سری WSNF / NFIS |
مدلهای رایج بوبین
بر روی 327 میتوان بوبینهای مختلفی نصب کرد که بسته به نیاز پروژه، نوع حفاظت و شرایط محیطی انتخاب میشوند:
- مدل SC: قالب اپوکسی، Solenoid with spade plug connector (EN/IEC 60730)
- مدل WSEM / WP / WS: بدنه استیل، مگنت با قالب اپوکسی، ضدآب با IP67
- مدل NF: بدنه آلومینیومی با بوبین اپوکسی
- در صورت استیل بودن، با نام WSNF شناخته میشود
- قابلیت Exd با درجه حفاظت IIC برای محیطهای خطرناک
- NFIS: در صورتی که علاوه بر Exd، بوبین ذاتاً ایمن نیز مورد نیاز باشد
سایر مشخصات فنی بوبینها در کاتالوگ محصول قابل مشاهده است.
ویژگی Manual Override
در مواقعی که برق به بوبین نرسد یا نیاز به کنترل دستی شیر باشد، از Manual Override استفاده میشود.
این قابلیت دو مدل اصلی دارد:
1) مدل فشاری با بازگشت فنری (MO)
با فشار دادن دکمه، شیر به حالت ON میرود و با رها کردن آن، به حالت OFF بازمیگردد.
2) مدل پیچی با بازگشت دستی (MS)
با چرخاندن دکمه در جهت عقربههای ساعت، شیر در حالت ON قرار میگیرد و برای بازگشت، باید آن را در خلاف جهت عقربههای ساعت به حالت OFF برگرداند.
مصرفی ترین مدل های سلونوئید ولو asco
پارت نامبر های زیر از مصرفی ترین مدل های این شیربرقی هستند.
- NF8327B001
- NF8327B101
- NF8327B201
- NF8327B301
- NF8327B111
- NF8327B211
- WSNF8327B001
- WSNF8327B101
- WSNF8327B201
- WSNF8327B301
- WSNF8327B111
- WSNF8327B211
- NF8327B002
- NF8327B202
- NF8327B102
- NF8327B302
- NF8327B212
- NF8327B112
- WSNF8327B002
- WSNF8327B202
- WSNF8327B102
- WSNF8327B302
- WSNF8327B212
- WSNF8327B112
کاربردهای شیر برقی ASCO 327
- استفاده در خطوط پنوماتیک برای کنترل هوای فشرده
- بهکارگیری در سیستمهای ابزار دقیق و کنترل فرآیند
- کنترل جریان در سیالات صنعتی مانند هوا، گاز، آب و روغن
- استفاده در تابلوها و فرآیندهای اتوماسیون صنعتی
- مناسب برای سیستمهای کنترلی در صنایع نفت، گاز، پتروشیمی و نیروگاهی
- قابل استفاده در پروژههایی که نیاز به شیر برقی با عملکرد مطمئن و عمر کاری بالا دارند
قیمت شیر برقی آسکو سری 327
با عرض پوزش کلیه قیمت ها در حال بروزرسانی می باشد، لطفا جهت اطلاع از قیمت شیر برقی آسکو سری 327 با شماره 02191094546 در ارتباط باشید.
سوالات متداول
1. شیر برقی آسکو 327 برای چه سیالاتی قابل استفاده است؟
این شیر برای کنترل و قطع و وصل جریان هوا، گاز، آب و روغن مناسب است.
2. حداکثر فشار کاری این شیر چقدر است؟
حداکثر فشار کاری شیر برقی آسکو 327 تا 10 بار میباشد.
3. شیر برقی 327 در چه بازه دمایی عمل میکند؟
این محصول در بازه دمایی 60- تا 120+ درجه سانتیگراد قابل استفاده است.
4. جنس بدنه شیر برقی چیست؟
بدنه این شیر میتواند از استیل ضدزنگ یا برنج ساخته شود.
5. بوبینهای مورد استفاده در شیر برقی 327 چه مدلهایی هستند؟
این سری بوبینهایی با توان مختلف از جمله Basic Power، Medium Power، Reduced Power و Low Power را پشتیبانی میکند.
6. تفاوت مدل Basic Flow و High Flow در چیست؟
Basic Flow: عبوردهی 0.45 مترمکعب بر ساعت با سایز پورت 5.7 میلیمتر High Flow: عبوردهی 1.5 مترمکعب بر ساعت با سایز اریفیس 12 میلیمتر.
7. آیا امکان کنترل دستی شیر برقی وجود دارد؟
بله، این شیر قابلیت Manual Override دارد که شامل مدلهای فشاری (بازگشت فنری) و پیچی (بازگشت دستی) است.
8. آیا این شیر برقی در برابر محیطهای خورنده مقاوم است؟
بله، بسته به شرایط، متریالهای مقاوم مانند استیل ضدزنگ برای بدنه و قسمتهای داخلی استفاده میشود.
9. چگونه میتوان از قیمت شیر برقی مطلع شد؟
جهت استعلام قیمت با شماره 02191094546 تماس بگیرید.
10. مدلهای رایج این شیر برقی کدام هستند؟
مدلهایی مانند NF8327B001، NF8327B101، WSNF8327B001 از پرکاربردترین مدلهای این سری هستند.
11. مدت زمان تحویل شیر برقی آسکو 327 چقدر است؟
بسته به موجودی انبار و شرایط پروژه، شیر برقی آسکو 327 در سریعترین زمان ممکن به مشتری تحویل داده میشود.
12. آیا شیر برقی آسکو 327 دارای گارانتی است؟
بله، شیر برقی آسکو 327 ارائه شده توسط فرتاک ایمن ویژن با گارانتی رسمی و معتبر عرضه میشود.
13. آیا قبل از ارسال، تست کیفیت روی دستگاه انجام میشود؟
بله، قبل از ارسال از نظر عملکرد و کیفیت توسط کارشناسان فنی بررسی و تست میشوند.
14. چگونه میتوان این دستگاه را تهیه کرد؟
برای خرید، ثبت سفارش، دریافت مشاوره تخصصی و اطلاع از قیمت روز، میتوانید با شماره 02191094546 تماس بگیرید.
