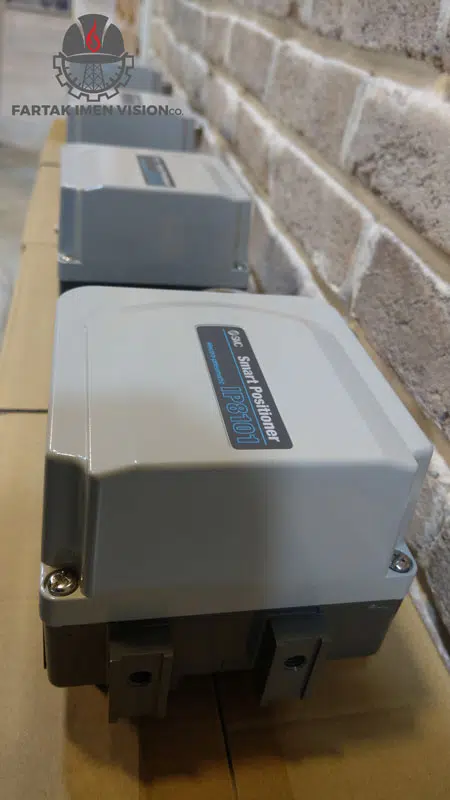

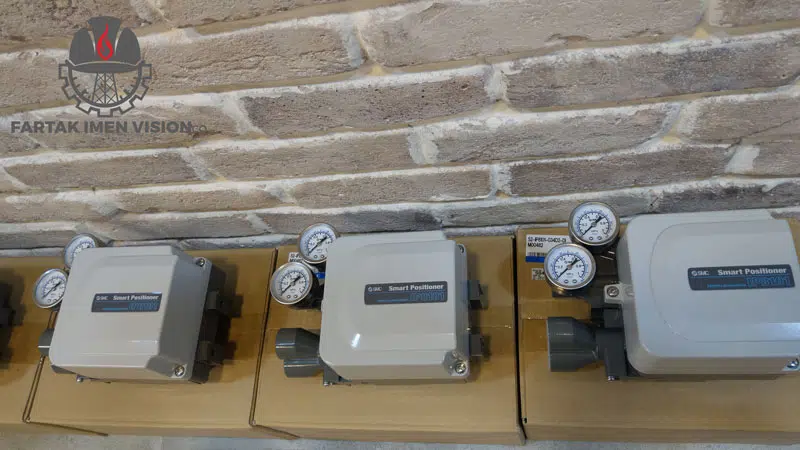

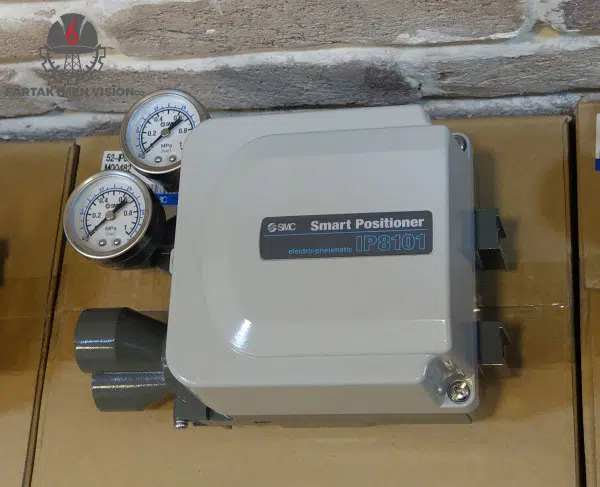

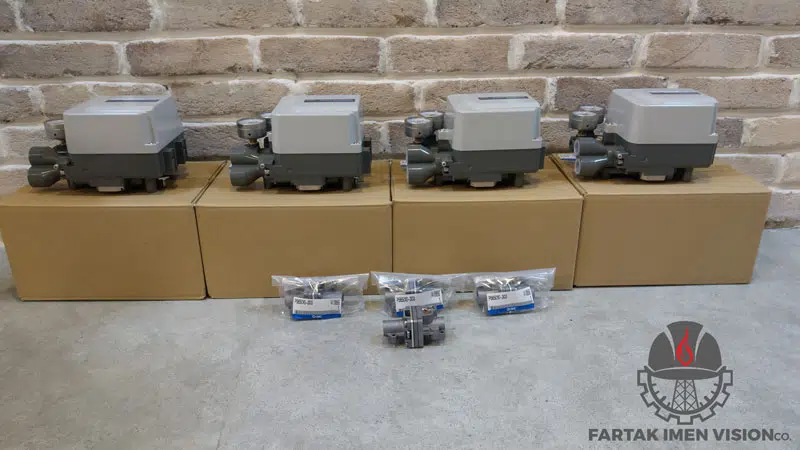

پوزیشنر سری اس ام سی مدل 52-IP8101

SMC Positioner Module 52-IP8101

نام برند: SMC

  • پوزیشنر سری SMC Positioner 52-IP8101 بر روی اکچویتور از نوع روتاری نصب می شود که با توجه به سیگنال ورودی 4-20mA به صورت 2 سیم، میزان باز و بسته شدن ولو را کنترل و به وسیله فیدبک الکترونیکی نیز مقدار واقعی موقعیت ولو را کنترل می کند.
  • همچنین دارای پارامترهایی می باشد که با ست کردن آن ها، می توان رابطه بین جریان ورودی و میزان باز و بسته شدن ولو را تنظیم کرد.
  • شرکت فرتاک ایمن ویژن تأمین کننده پوزیشنر سری 52-IP8101 می باشد.

SMC Positioner Module 52-IP8101

نام برند: SMC

  • پوزیشنر سری SMC Positioner 52-IP8101 بر روی اکچویتور از نوع روتاری نصب می شود که با توجه به سیگنال ورودی 4-20mA به صورت 2 سیم، میزان باز و بسته شدن ولو را کنترل و به وسیله فیدبک الکترونیکی نیز مقدار واقعی موقعیت ولو را کنترل می کند.
  • همچنین دارای پارامترهایی می باشد که با ست کردن آن ها، می توان رابطه بین جریان ورودی و میزان باز و بسته شدن ولو را تنظیم کرد.
  • شرکت فرتاک ایمن ویژن تأمین کننده پوزیشنر سری 52-IP8101 می باشد.

توضیحات

مقدمه:

به طور کلی پوزیشنر ها (Positioner) به سه دسته تقسم می شوند که عبارتند از:

1- Pneumatic Valve Positioner

2-Electro Pneumatic Valve Positioner

3-Digital Valve Positioner

که با نصب بر روی شیرهای کنترلی (Control Valve) به جهت باز و بسته نمودن ولو مورد استفاده قرار می گیرند.

با فیکس کردن پوزیشنر بر روی کنترل ولو از نوع Valve Linear می توان مقدار حرکت Stem و همچنین با نصب پوزیشنر بر روی کنترل ولو از نوع Rotary Valve می توان میزان چرخش یا Degree of Rotation را اندازه گیری نمود.



معرفی:

SMC Smart Positioner 52-IP8101-034D2 چیست؟

پوزیشنر سری اس ام سی مدل 52-IP8101 از نوع ضدانفجار (Exia) و Rotary می باشد.

با توجه به اینکه پوزیشنر سری اس ام سی مدل 52-SMC Positioner IP8101 از نوع Exia می باشد, لذا به هنگام ارسال سیگنال ورودی از سمت کنترلر، می بایست قبل از پوزیشنر, یک عدد Barrier از برند Pepperl+Fuchs قرار داد.

همچنین پوزیشنر سری اس ام سی مدل 52-IP8101, با توجه به اسمارت بودن آن, از پروتکل Hart نیز پشتیبانی می کند که می توان از طریق دکمه های داخلی پوزیشنر, پارامترهای پوزیشنر را از طریق دستگاه Hart تغییر داد.

توضیحات تکمیلی

Brand

SMC

Model

IP8101
Single action / Double action

Manufacturing Country

Japan

Input current

4to 20 mA DC

Supply air pressure

0.3to 0.7 MPa

Explosion proof construction

ATEX intrinsically safe explosion-proof construction (21G Ex h ia2CT4/T5/T6 Ga)

Transmission method

HART transmission

Material/coating

Aluminum diecast body/baking finish with denatured epoxy resin

Air connection port

Rc 1/4 female thread, NPT 1/4 female thread, G 1/4 female thread

Power supply voltage

10to 28 V DC

Wiring

2-line
