شیر پیزوالکتریک کم مصرف آسکو ASCO Low-Power Piezo Valve 630 از دستهی شیرهای ایمنی ذاتاً امن (Intrinsically Safe) هستند که به طور خاص برای محیطهای پرخطر طراحی شدهاند.
این شیرها مطابق با استانداردهای بینالمللی ATEX و IECEx ساخته شده و برای صنایع نفت، گاز، پتروشیمی و رنگسازی مناسب هستند.
ویژگیهای کلیدی این محصولات شامل اندازه کوچک، وزن کم و مصرف انرژی پایین است که آنها را برای استفاده در مناطق زون 0 و سایر مناطق انفجاری ایدهآل میسازد.
مشخصات فنی
| مشخصه فنی | شرح / مقدار |
|---|---|
| نوع عملکرد | 2/2 یا 3/2 (NC – معمولاً بسته / NO – معمولاً باز) |
| تکنولوژی تحریک | پیزوالکتریک (Piezotronic) با عمر طولانی |
| مصرف توان | فوقالعاده کم؛ از 0.003 وات تا 0.125 وات (نسخهی پروپورشنال تا 0.004 وات) |
| ولتاژ کاری (DC) | 6V, 8V, 12V, 24V (در مدل پروپورشنال 0 تا 40 ولت) |
| فشار تفاضلی عملیاتی | 0 تا 8 بار |
| سیال قابل استفاده | هوای خشک یا گاز خنثی (فیلتر شده 5 یا 25 میکرون) |
| محدوده دمای کاری | 20- تا 50+ درجه سانتیگراد (در مدل پروپورشنال تا 60+) |
| زمان پاسخگویی | بسیار سریع، بین 130 تا 780 میلیثانیه (بسته به ولتاژ) |
| ضریب جریان (Kv) | از 0.0015 تا 0.007 متر مکعب بر ساعت |
| درجه حفاظت بدنه | IP65 مطابق استاندارد EN 60529 |

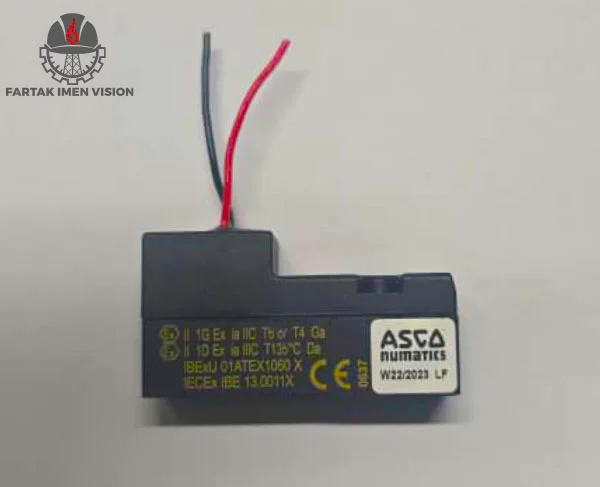

| کد حفاظتی شیر (بهتنهایی) | II 1G Ex ia IIC T6 Ga, II 1D Ex ia IIIC T85°C Da |
| گواهینامههای ایمنی | IECEx (IECEx IBE 13.0011X) و EC Type Examination (IBExU01ATEX1060 X) |
| جنس بدنه | PPS (پلیفنیلن سولفید) |
| جنس آببندها | NBR (نیتریل) |
| نوع اتصال الکتریکی | کانکتور DIN 43650 (فرم C) یا خروجی 2 سیمه (1 متری) با فاصله پین 9.4 میلیمتر |
| وزن تقریبی | 0.023 تا 0.040 کیلوگرم (بدون پایه) |
نکتهی فنی مهم: تفاوت ردهی ایمنی شیر تنها در مقابل مجموعه با پایه
خود شیر بهتنهایی دارای کد ایمنی II 1G Ex ia IIC T6 Ga است یعنی ردهی ایمنی «Category 1» که برای Zone 0 (پرخطرترین منطقه، حضور دائمی گاز قابلاشتعال) مناسب است.
اما وقتی همین شیر روی پایه (Subbase) نصب میشود، طبق کاتالوگ رسمی ASCO، کد ایمنی کل مجموعه به II 2GD (ردهی Category 2) تنزل مییابد که فقط برای Zone 1 معتبر است، نه Zone 0. کد کامل مجموعه: II 2GD IP65 Ex ia IIC T6.
اگر پروژهی شما بهطور خاص نیاز به گواهی Zone 0 برای کل مجموعهی نصبشده (شیر + پایه) دارد، این تفاوت ردهبندی باید حتما با تیم HSE پروژه هماهنگ شود، در غیر این صورت ممکن است مجموعهی نهایی (با پایه)، سطح ایمنی موردنیاز منطقهی نصب را تأمین نکند، حتی اگر خود شیر بهتنهایی برای Zone 0 گواهی داشته باشد.
مزیت های شیرهای آسکو 630
شیرهای سری ASCO 630 با بهرهگیری از فناوری پیزوالکتریک طراحی شدهاند:
- مصرف انرژی بسیار پایین که باعث افزایش کارایی و کاهش هزینههای عملیاتی میشود.
- ایمنی بالا با طراحی ذاتاً ایمن Ex ia، مناسب برای دماهای کلاس T6.
- انعطافپذیری در نصب که امکان قرارگیری در هر موقعیت را بدون تأثیر بر عملکرد فراهم میکند.
- جنس بدنه از PPS، اجزای داخلی از سرامیک پیزوالکتریک و درزگیرهایی از NBR که دوام و عملکرد بالایی را تضمین میکند.
- طول عمر عملا نامحدود: به دلیل عدم وجود قطعات در معرض سایش، این شیرها عمر سرویسدهی بسیار بالایی دارند (تا ۱ میلیارد سیکل طبق برخی منابع مشابه)
- تولید گرمای صفر: تقریبا هیچ اتلاف گرمایی ندارند که برای محیطهای حساس بسیار حیاتی است.
- بدون پیک سلفی (Inductive Peaks): در هنگام سوئیچینگ هیچ پیک ولتاژی ایجاد نمیکنند، بنابراین نیاز به مدار محافظ ندارند.
کاربردهای شیرهای ASCO 630
شیر آسکو 630 به دلیل طراحی ایمن و مصرف انرژی کم، در صنایع مختلفی مورد استفاده قرار میگیرند:
- صنایع نفت و گاز:
مناسب برای محیطهای زون 0 که گازها یا بخارات انفجاری در آنها متمرکز هستند.
استفاده گسترده در پالایشگاهها و تأسیسات پتروشیمی برای کنترل جریان گازها و مایعات خطرناک. - صنعت رنگسازی:
مناسب برای محیطهایی با بخارات آتشزا و مواد شیمیایی حساس.
نصب آسان و وزن سبک که آن را برای خطوط تولید رنگ ایدهآل میسازد.
نصب و نگهداری آسکو 630
نصب شیر پیزوالکتریک کم مصرف آسکو 630 بسیار ساده و مقرونبهصرفه طراحی شده است تا کاربران بتوانند بدون نیاز به تغییرات پیچیده در تأسیسات موجود، از آنها استفاده کنند.
این شیرها همراه با پیچها و ابزارهای مورد نیاز برای نصب ارائه میشوند و به راحتی میتوانند در هر موقعیتی نصب شوند، بدون اینکه تأثیری بر عملکرد آنها داشته باشد. این ویژگی به ویژه در محیطهای صنعتی که فضای نصب محدود است، مزیتی قابل توجه محسوب میشود.
برای نگهداری، دفترچههای راهنمای جامع و دستورالعملهای نصب برای هر محصول ارائه میشود.
این دستورالعملها شامل جزئیات مربوط به نحوه اتصال الکتریکی، راهاندازی اولیه، و بررسیهای دورهای برای اطمینان از عملکرد ایمن و بهینه هستند.
همچنین، اتصال استاندارد با لولههای ISO 228/1 و قابلیت تعویض قطعات داخلی بدون نیاز به ابزارهای خاص، تعمیر و نگهداری را سریعتر و آسانتر میکند.
- قابلیت اتصال با پیچها: برای پایداری بیشتر.
- اتصالات لولهای استاندارد: مطابق با ISO 228/1.
- دفترچه راهنما و دستورالعمل نصب برای هر شیر همراه آن ارائه میشود.
ایمنی و استانداردها
شیرهای سری ASCO 630 با دارا بودن گواهینامههای معتبر بینالمللی، برای استفاده در محیطهای خطرناک طراحی شدهاند:
گواهینامه EC تضمین میکند که این محصولات با استانداردهای سختگیرانه اروپایی برای تجهیزات ضد انفجار مطابقت دارند. این گواهینامه برای صنایع مختلف نشاندهندهی کیفیت و ایمنی محصول است و اطمینان میدهد که استفاده از این شیرها خطرات احتمالی را به حداقل میرساند.
گواهینامه IECEx نشاندهندهی قابلیت استفاده از این شیرها در مناطق با خطرات بالقوهی انفجاری است. این استاندارد تأیید میکند که شیرهای ASCO 630 میتوانند در محیطهایی با گازها و بخارات قابل اشتعال و همچنین در شرایط دمایی متغیر، ایمنی را حفظ کنند. تمامی این استانداردها، این محصولات را به گزینهای ایدهآل برای صنایعی که نیاز به تجهیزات ذاتاً ایمن دارند، تبدیل کرده است.
- گواهینامه EC: مطابق با استانداردهای اروپایی.
- گواهینامه IECEx: تایید شده برای استفاده در مناطق خطرناک.
راهنمای انتخاب و سفارش شیرهای پیزوالکتریک آسکو سری 630
1.شیرهای 3/2 عملکرد استاندارد
این جدول شامل کدهای سفارش برای حالتهای معمولا بسته (NC) و معمولا باز (NO) در ولتاژها و توانهای مختلف است:
| عملکرد | ولتاژ (DC) | توان (وات) | اپراتور دستی | کد با کانکتور DIN | کد با خروجی 2 سیمه |
|---|---|---|---|---|---|
| 3/2 NC | 6V | 0.003 | بدون اپراتور | 63000061 | 63000062 |
| 6V | 0.003 | ضربهای (Impulse) | 63000059 | 63000060 | |
| 8V | 0.022 | بدون اپراتور | 63000091 | 63000092 | |
| 8V | 0.022 | ضربهای (Impulse) | 63000093 | 63000094 | |
| 12V | 0.012 | بدون اپراتور | 63000051 | 63000055 | |
| 12V | 0.012 | ضربهای (Impulse) | 63000053 | 63000057 | |
| 24V | 0.046 | بدون اپراتور | 63000043 | 63000047 | |
| 24V | 0.046 | ضربهای (Impulse) | 63000045 | 63000049 | |
| 3/2 NO | 12V | 0.012 | بدون اپراتور | 63000052 | 63000056 |
| 12V | 0.012 | ضربهای (Impulse) | 63000054 | 63000058 | |
| 24V | 0.046 | بدون اپراتور | 63000044 | 63000048 | |
| 24V | 0.046 | ضربهای (Impulse) | 63000046 | 63000050 |
2.شیرهای 2/2 (عملکرد پروپورشنال)
این مدلها برای کنترل دقیق جریان با ولتاژ 0 تا 40 ولت DC طراحی شدهاند:
| عملکرد | فشار کاری | اپراتور دستی | کد با کانکتور DIN | کد با خروجی 2 سیمه |
|---|---|---|---|---|
| 2/2 NC | 0 – 8 bar | بدون اپراتور | 63000075 | 63000035 |
| 0 – 8 bar | ضربهای (Impulse) | 63000079 | 63000039 | |
| 2/2 NO | 0 – 8 bar | بدون اپراتور | 63000077 | 63000037 |
| 0 – 8 bar | ضربهای (Impulse) | 63000081 | 63000041 |
جزئیات مهم برای ثبت سفارش:
اتصال الکتریکی:
- کانکتور: استاندارد DIN 43650، فرم C با فاصله پین ۹.۴ میلیمتر.

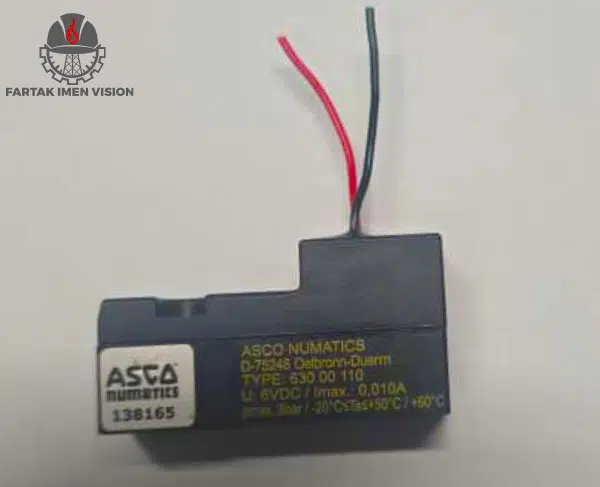

- سیمکشی: خروجی 2 سیمه به طول ۱ متر (AWG 26 یا 28). در این حالت سیم قرمز به قطب مثبت (+) و سیم مشکی به قطب منفی (-) متصل میشود.
اپراتور دستی:
خریدار میتواند مدلهای بدون اپراتور دستی (تغییر وضعیت فقط با فرمان الکتریکی) یا با اپراتور دستی ضربهای (Impulse) را انتخاب کند .
پایههای نصب (Subbases):
از آنجا که این شیرها به صورت Pad Mounting (نصب روی صفحه) هستند، مسئول خرید باید پایه مناسب را نیز سفارش دهد:
- پایه تک واحدی آلومینیومی (M5): 88263002.
- پایه تک واحدی برنجی (M5): 30300001.
- پایه زینک دایکست (G 1/8): 3530004.
آداپتور CNOMO:
برای نصب روی رابطهای استاندارد بزرگتر (۳۰×۳۰)، آداپتور مخصوص با کد 30300001 یا 88263001 مورد نیاز است.
تجهیزات جانبی و پایههای نصب (Subbases)
از آنجا که شیرهای سری 630 به صورت Pad Mounting طراحی شدهاند، برای اتصال به سیستم پنوماتیک حتماً باید پایه (Subbase) متناسب با نیاز پروژه سفارش داده شود.
۱. انواع پایههای تک واحدی و چند واحدی
این پایهها در متریالها و سایزهای پورت مختلف موجود هستند:
- پایه آلومینیومی (Aluminium):
- نوع: تک واحدی با اتصال جانبی (Single subbase).
- سایز پورت: M5.
- کد کالا: 88263002.
- وزن: 0.012 کیلوگرم.
- پایه برنجی (Brass):
- نوع: تک واحدی با اتصال جانبی.
- سایز پورت: M5.
- کد کالا: 30300001 (یا در برخی مدلها 88263001).
- وزن: 0.034 کیلوگرم.
- پایه زینک دایکست (Zinc diecast):
- سایز پورت: G 1/8 (مطابق با استاندارد ISO 228/1).
- مدل تک واحدی: با اتصال جانبی، کد کالا 35300047.
- مدل چند واحدی (Joinable): برای نصب به صورت بلوکی (Gang mounting) که همراه با آببند، پیچ و قطعات اتصال عرضه میشود، کد کالا 35300048.
۲. آداپتورهای CNOMO
برای نصب شیرهای سری 630 روی رابطهای استاندارد بزرگتر، از آداپتور استفاده میشود:
- آداپتور 30×30 (Size 30): برای تبدیل رابط شیر به استاندارد CNOMO E06.05.80، کد کالا 30300001 یا 88263001 مورد نیاز است.
۳. رابطها و بریرهای پیشنهادی (Recommended Interfaces)
این تجهیزات که در مناطق ایمن (Safe Areas) نصب میشوند، وظیفه تغذیه ایمن شیرهای پیزوالکتریک را که در مناطق انفجاری (زون 0، 1 یا 2) قرار دارند، بر عهده دارند. هنگام سفارش این رابطها از سازندگان، باید ذکر شود که برای تغذیه شیرهای Intrinsically Safe سری 630 (با کد حفاظتی Ex ia IIC T6 Ga) استفاده خواهند شد.
برندها و مدلهای سازگار تایید شده:
- Stahl: مدلهای سری 9475 (از جمله 9475/12 و 9475/22) برای پروتکلهای Profibus DP یا Modbus RTU.
- Pepperl+Fuchs: مدل FDO-VC-Ex4.PA برای سیستم Profibus.
- Turck: مدلهای AS 80-Ex و DM 80-Ex برای سیستم Sensoplex II.
- ABB: مدل DX910S برای ارتباط Point to point یا Profibus DP.
- CEAG: مدل FB 6208.
- AP3: مدلهای سری NAEV30.
نکات مهم نصب برای خریداران
- وضعیت نصب: این شیرها را میتوان در هر وضعیتی نصب کرد و این موضوع تاثیری بر عملکرد آنها ندارد.
- متعلقات همراه: هر شیر همراه با پیچهای نصب مخصوص عرضه میشود.
- کد ایمنی مجموعه: در صورت خرید شیر به همراه پایه، کد ایمنی کل مجموعه به صورت II 2GD IP65 Ex ia IIC T6 خواهد بود.
قیمت شیر پیزوالکتریک کم مصرف آسکو 630
اگر برای تأمین شیر پیزوالکتریک کم مصرف آسکو 630 نیاز به استعلام قیمت، مشاوره فنی برای انتخاب بهترین مدل یا اطمینان از اصالت کالا دارید، تیم مهندسی ما آماده پاسخگویی به شماست.
سوالات متداول
1. شیرهای سری ASCO 630 برای چه صنایعی مناسب هستند؟
این شیرها برای صنایع نفت، گاز، پتروشیمی، رنگسازی و محیطهای پرخطر با احتمال انفجار مناسب هستند.
2. ویژگی بارز شیرهای ASCO 630 چیست؟
مصرف انرژی بسیار پایین، طراحی ذاتاً ایمن (Ex ia)، و عمر طولانی تا یک میلیارد سیکل از ویژگیهای اصلی این شیرها است.
3. آیا شیرهای ASCO 630 در محیطهای زون 0 قابل استفاده هستند؟
بله، این شیرها دارای استانداردهای ATEX و IECEx بوده و برای زون 0 و سایر مناطق پرخطر مناسب هستند.
4. مواد بهکاررفته در ساخت این شیرها چیست؟
بدنه از جنس PPS، اجزای داخلی از سرامیک پیزوالکتریک و درزگیرها از NBR ساخته شدهاند که دوام بالایی در محیطهای صنعتی دارند.
5. چه ولتاژهایی برای شیرهای ASCO 630 پشتیبانی میشود؟
این شیرها در ولتاژهای 6V، 8V، 12V و 24V در دسترس هستند و میتوانند به تجهیزات مختلف متصل شوند.
6. مدت زمان تحویل شیرهای سری ASCO 630 چقدر است؟
بسته به موجودی انبار و شرایط پروژه، شیرهای سری ASCO 630 در سریعترین زمان ممکن به مشتری تحویل داده میشوند.
7. آیا شیرهای سری ASCO 630 دارای گارانتی هستند؟
بله، شیرهای سری ASCO 630 ارائه شده توسط فرتاک ایمن ویژن با گارانتی رسمی و معتبر عرضه میشوند.
8. آیا قبل از ارسال، تست کیفیت روی دستگاه انجام میشود؟
بله، قبل از ارسال از نظر عملکرد و کیفیت توسط کارشناسان فنی بررسی و تست میشوند.
9. چگونه میتوان این دستگاه را تهیه کرد؟
برای خرید، ثبت سفارش، دریافت مشاوره تخصصی و اطلاع از قیمت روز، میتوانید با شماره 02191094546 تماس بگیرید.
