شیر برقی آسکو سری 307 Asco Solenoid Valve یک ولو کنترل جهتدار 3/2 است که به دلیل بهرهمندی از اهرم دستی (Lever Type) و مکانیزم Manual Reset، ضریب ایمنی سیستمهای ESD را به حداکثر میرساند.
این شیر برخلاف مدلهای معمولی، برای قرارگیری شیر در وضعیت latch (باز) تنها با جریان برق باز نمیشود؛ بلکه حضور فیزیکی اپراتور برای تایید نهایی الزامی است.
این ویژگی از باز شدن ناگهانی مسیر پس از رفع خطا و بروز حوادث ناخواسته در خطوط با فشار و دبی بالا جلوگیری میکند.
ویژگیهای فنی asco 307
| ویژگی فنی (Parameter) | مشخصات (Specification) | مزیت برای پروژه شما |
|---|---|---|
| ساختار شیر | 3/2 Way (سه راهه، دو موقعیت) | کنترل دقیق مسیر سیال و تخلیه فشار |
| نوع عملکرد | Lever Type / Manual Reset | تضمین امنیت و جلوگیری از باز شدن ناگهانی |
| محدوده فشار (Pressure) | بسته به مدل (از فشار پایین تا فشار بسیار بالا) | سازگاری با اکثر خطوط انتقال صنعتی |
| جریان سیال (Flow Rate) | بالا (High Flow Capacity) | کاهش افت فشار و افزایش سرعت پاسخدهی سیستم |
| متریال بدنه | استیل ضدزنگ یا برنج | مقاومت در برابر خوردگی و طول عمر بالا |
| متریال داخلی (Trim) | Stainless Steel (SST) | جلوگیری از نشتی و پایداری در برابر سیالات شیمیایی |
| استاندارد ایمنی | قابلیت سفارش با سرتیفیکیت Exia | کارکرد ایمن در محیطهای خطرناک و انفجاری |
مزایای استفاده از شیر برقی Lever Type
- عملکرد در شرایط و ولتاژهای مختلف
- گواهینامه Exia (ذاتا ایمن): مصرف برق ناچیز یعنی گرمای کمتر در بوبین و امنیت مطلق در زونهای عملیاتی خطرناک
- مکانیزم Manual Reset: حذف ریسک خطای انسانی و اطمینان از اینکه هیچ جریانی بدون تایید نهایی مسئول ایمنی (HSE) برقرار نخواهد شد. مثل این است که یک قفل فیزیکی هوشمند روی حساسترین شریانهای پروژهتان داشته باشید.
مشخصات الکتریکی بوبین (Solenoid Coil)
| پارامتر الکتریکی | بازه و نوع عملکرد | نکته مهم برای مهندس کنترل |
|---|---|---|
| ولتاژ تغذیه (Voltage) | DC (24V, 48V, 110V) / AC (110V, 220V) | قابلیت انتخاب مطابق با پنل کنترل یا PLC |
| نوع جریان (Current) | جریانهای بسیار پایین (در مدلهای Exia) | کاهش تلفات حرارتی و ایمنی بیشتر در زونهای خطرناک |
| توان مصرفی (Power) | متغیر بر اساس ولتاژ انتخابی | بهینهسازی مصرف انرژی در سیستمهای بزرگ |
| درجه حفاظت (IP) | IP65 / IP67 (بسته به سفارش) | مقاومت کامل در برابر نفوذ گرد و غبار و رطوبت محیط |
| تطبیق با استاندارد | ATEX / IECEx | تضمین کارکرد در محیطهای دارای گاز یا بخارات قابل اشتعال |

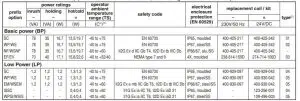

| گزینه بوبین | جریان هجومی AC (VA) | توان نگهدارنده AC (VA) | توان نگهدارنده DC (W) | توان داغ/سرد DC (W) | دمای محیط اپراتور (°C) | کد ایمنی | حفاظت محفظه | کویل جایگزین 230V/50Hz AC | کویل جایگزین 24V DC | Type |
|---|---|---|---|---|---|---|---|---|---|---|
| Basic Power (BP) | ||||||||||
| SC | 78 | 35 | 16.7 | 13.5 / 19.7 | -45 تا +75 | EN 60730 | IP65، قالبگیریشده | 400-425-217 | 400-425-342 | 01 |
| WP/WS | 78 | 35 | 16.7 | 13.5 / 19.7 | -45 تا +75 | EN 60730 | IP67، فولادی/استنلساستیل | 400-425-217 | 400-425-342 | 02 |
| NF/WSNF | 78 | 35 | 16.7 | 13.5 / 19.7 | -60 تا +60 | II2G Ex d IIC Gb T4; II2D Ex tb IIIC Db | IP66/67، آلومینیوم/استیل | 400-425-217 | 400-425-342 | – |
| EF/EV | 78 | 40 | 17.1 | 15.6 / 22.6 | -40 تا +50 / -40 | NEMA Type 7 و 9 | 4X، قالبگیریشده | 238-514-158D | 274-714-100D | 03 |
| Low Power (LP) | ||||||||||
| SC | 1.2 | 1.2 | 1.2 | 1.5 / 1.5 | -40 تا +75 | EN 60730 | IP65، قالبگیریشده | 400-929-057 | 400-929-042 | 05 |
| WP/WS | 1.2 | 1.2 | 1.2 | 1.5 / 1.5 | -40 تا +75 | EN 60730 | IP67، فولادی/استیل | 400-930-057 | 400-930-042 | 05 |
| EM/WSEM | 1.2 | 1.2 | 1.2 | 1.5 / 1.5 | -40 تا +60 | II2G Ex e mb IIC Gb T5; II2D Ex tb IIIC Db | IP66/67، فولادی/استیل | 400-930-057 | 400-930-042 | 05 |
| ISC | – | – | – | 0.4 / 0.4 | -60 تا +60 | II1G Ex ia IIC T6; II2D Ex iaD 21 | IP65، قالبگیریشده | – | 123-256-001 | 06 |
| WPIS/WSIS | – | – | – | 0.4 / 0.4 | -60 تا +60 | II1G Ex ia IIC T6; II2D Ex iaD 21 | IP67، فولادی/استیل | – | 128-896-003 | 06 |
مدلهای مختلف شیر برقی آسکو سری 307
این سری شامل مدلهای متنوعی است که از جمله آنها میتوان به موارد زیر اشاره کرد:
- B307A416
- B307B016
- B307A446
- B307B046
- B307A476
- B307B076
- B307A406
- B307B006
- B307A436
- B307B036
- B307A466
- B307B066
راهنمای انتخاب و لیست مدلهای پرکاربرد
انتخاب کد درست، تخصص ماست. مدلهای زیر از پرتقاضاترین کدهای سری 307 در لیست خرید پروژههای صنعتی هستند:
| ردیف | مدل محصول (Part Number) | کاربرد اصلی |
|---|---|---|
| 1 | B307A406 / B307B006 | مصارف عمومی صنعتی با بدنه مقاوم |
| 2 | B307A416 / B307B016 | مناسب برای سیستمهای کنترل دقیق |
| 3 | B307A446 / B307B046 | تحمل فشار بالاتر در خطوط انتقال |

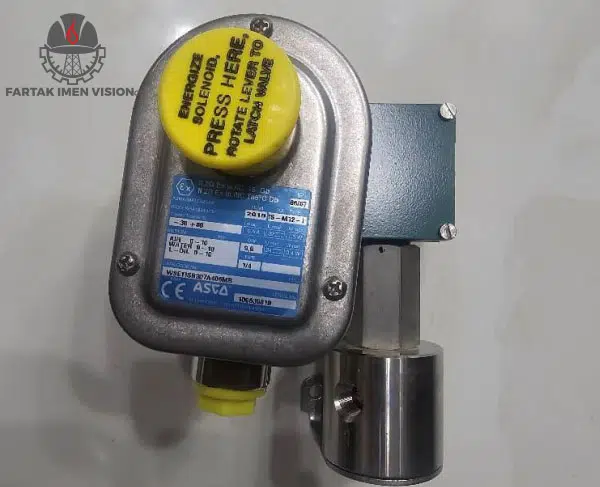

| 4 | WSETISB 307A 406MB | مدل ویژه با بوبین ضد انفجار و ریست دستی |
| سایز (NPT) | اوریفیس (mm) | Kv (m³/h) | فشار (bar) | توان | کد بدنه برنجی | کد بدنه استیل |
|---|---|---|---|---|---|---|
| 1/4″ | 3.0 | 0.68 | 0.0 – 10.0 | LP | D307A415 | D307A405 |
| 1/4″ | 3.0 | 0.68 | 0.0 – 10.0 | BP | D307B015 | D307B005 |
| 3/8″ | 3.0 | 0.68 | 0.0 – 10.0 | LP | D307A416 | D307A406 |
| 3/8″ | 3.0 | 0.68 | 0.0 – 10.0 | BP | D307B016 | D307B006 |
| 1/2″ | 3.0 | 0.68 | 0.0 – 10.0 | LP | D307A417 | D307A407 |
| 1/2″ | 3.0 | 0.68 | 0.0 – 10.0 | BP | D307B017 | D307B007 |
اگر کد دقیقی در نقشه دارید که در لیست بالا نیست، نگران نباشید. تنوع کدهای آسکو بسیار زیاد است و ما میتوانیم بر اساس دیتاشیت، معادل دقیق یا همان کد را برایتان تامین کنیم.
برای آگاهی بیشتر، با کارشناسان شرکت فرتاک ایمن ویژن تماس بگیرید.
قیمت شیر برقی آسکو سری 307
با عرض پوزش کلیه قیمت ها در حال بروزرسانی می باشد، لطفا جهت اطلاع از قیمت شیر برقی صنعتی با شماره 02191094546 در ارتباط باشید.
سوالات متداول
1.شیر برقی آسکو سری 307 چه ویژگی خاصی دارد؟
این شیر برقی دارای سیستم manual reset است که نیاز به قرارگیری در حالت latch قبل از برقدار شدن دارد، به منظور افزایش ضریب اطمینان.
2.هدف از سیستم manual reset در این شیر برقی چیست؟
این سیستم برای اطمینان از بازدید اپراتور قبل از برقدار شدن و جلوگیری از خطرات احتمالی طراحی شده است.
3.در چه شرایطی از شیر برقی 307 استفاده میشود؟
این شیر برای سیالات با دبی بالا و فشار بالا مناسب است و اغلب در سیستمهای ESD استفاده میشود.
4. متریال بدنه و قطعات داخلی شیر برقی چیست؟
بدنه این شیر از استیل ضدزنگ یا برنج و قطعات داخلی آن از SST ساخته شده است.
5.مزایای شیر برقی Lever Type چیست؟
قابلیت عملکرد در ولتاژهای مختلف وجود مدلهای دارای سرتیفیکیت Exia که ذاتاً ایمن بوده و جریان بسیار کمی مصرف میکنند.
6.پرکاربردترین مدل این سری چیست؟
مدل WSETISB 307A 406MB از پرکاربردترین مدلهای این سری محسوب میشود.
7. آیا این شیر برقی در برابر انفجار مقاوم است؟
بله، برخی از مدلهای این سری با سرتیفیکیت Exia و ذاتاً ایمن طراحی شدهاند.
8. چگونه میتوان از قیمت این محصول مطلع شد؟
قیمتها در حال بهروزرسانی هستند؛ برای اطلاعات بیشتر با شماره 02191094546 تماس بگیرید.
9.مدلهای مختلف این سری کدامند؟
برخی از مدلهای این سری شامل B307A416، B307B016، B307A446، B307B046 و دیگر مدلها هستند.
10.آیا شرکت فرتاک ایمن ویژن خدماتی در مورد شیر برقیهای دیگر برندها ارائه میدهد؟
بله، اطلاعات و خدمات در مورد برندهای Bifold، ASCO، Norgren، Maxseal نیز ارائه میشود.
