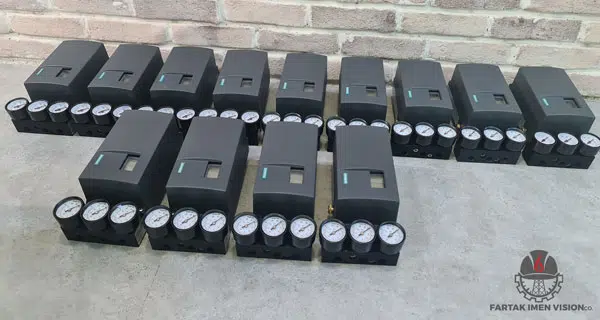

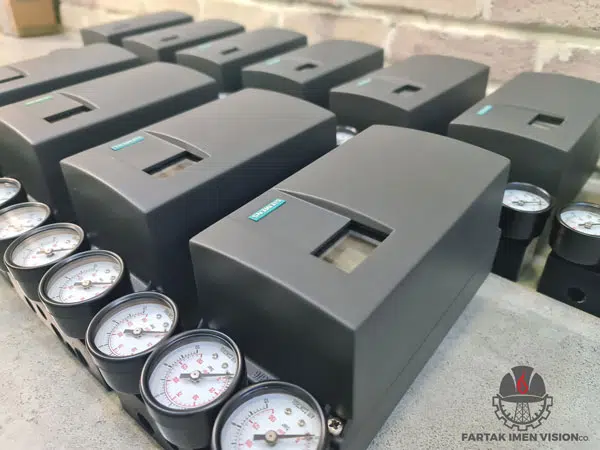

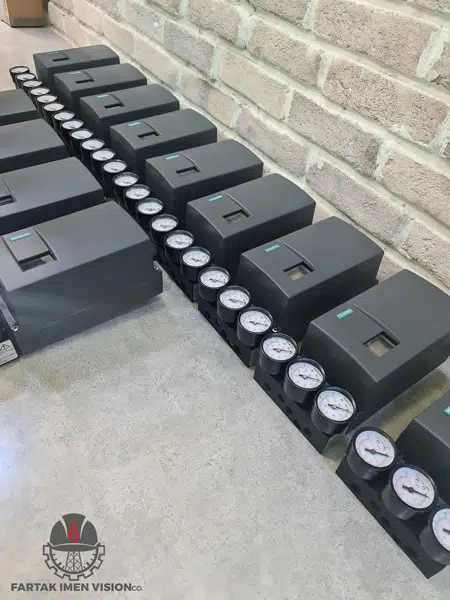

پوزیشنر زیمنس PS2-6DR5

Siemens Positioner Model PS2-6DR5

برند: Siemens

  • پوزیشنر زیمنس PS2-6DR5 برای کنترل شیرهای فرایندی بر اساس Set point  مشخص شده با اکچویتورهای خطی یا دورانی استفاده می شود.
  • پوزیشنر زیمنس  PS2 یکی از رایج ترین پوزیشنرها برای اکچویتورهای خطی و دورانی در بازه گسترده ای از صنایع مختلف می باشند.
  • از مزایای این دستگاه می‌توان به اتصالات متنوع آن که شامل پروتکل های HART، PROFIBUS یا Foundation FieldBus است، اشاره کرد.
  • این تجهیز با کلاس های حفاظتی IP66، NEMA 4x یا EExd IIC T4-T6 ارائه می شود.
  • شرکت فرتاک ایمن ویژن تأمین کننده پوزیشنر زیمنس PS2-6DR5 می باشد، در ادامه با عملکرد و ویژگی های اساسی و مدل های آن آشنا می شویم.
  • برای اینکه با این محصول بیشتر آشنا شوید و انتخاب بهتری داشته باشید،حتما بخش توضیحات و توضیحات تکمیلی را مطالعه فرمایید.
  • جهت کسب اطلاعات فنی و تکمیلی می توانید دیتا شیت محصول را دانلود کنید.

Siemens Positioner Model PS2-6DR5

برند: Siemens

  • پوزیشنر زیمنس PS2-6DR5 برای کنترل شیرهای فرایندی بر اساس Set point  مشخص شده با اکچویتورهای خطی یا دورانی استفاده می شود.
  • پوزیشنر زیمنس  PS2 یکی از رایج ترین پوزیشنرها برای اکچویتورهای خطی و دورانی در بازه گسترده ای از صنایع مختلف می باشند.
  • از مزایای این دستگاه می‌توان به اتصالات متنوع آن که شامل پروتکل های HART، PROFIBUS یا Foundation FieldBus است، اشاره کرد.
  • این تجهیز با کلاس های حفاظتی IP66، NEMA 4x یا EExd IIC T4-T6 ارائه می شود.
  • شرکت فرتاک ایمن ویژن تأمین کننده پوزیشنر زیمنس PS2-6DR5 می باشد، در ادامه با عملکرد و ویژگی های اساسی و مدل های آن آشنا می شویم.
  • برای اینکه با این محصول بیشتر آشنا شوید و انتخاب بهتری داشته باشید،حتما بخش توضیحات و توضیحات تکمیلی را مطالعه فرمایید.
  • جهت کسب اطلاعات فنی و تکمیلی می توانید دیتا شیت محصول را دانلود کنید.

توضیحات

معرفی پوزیشنر زیمنس PS2-6DR5

پوزیشنر زیمنس Siemens Positioner PS2-6DR5 برای کنترل شیرهای فرایندی بر اساس Set point  مشخص شده با اکچویتورهای خطی یا دورانی استفاده می شود.

پوزیشنر زیمنس PS2-6DR5 یکی از رایج ترین پوزیشنرها برای اکچویتورهای خطی و دورانی در بازه گسترده ای از صنایع مختلف می باشند.

از مزایای این دستگاه می‌توان به اتصالات متنوع آن که شامل پروتکل های HART، PROFIBUS یا Foundation FieldBus است، اشاره کرد.

این تجهیز با کلاس های حفاظتی IP66، NEMA 4x یا EExd IIC T4-T6 ارائه می شود.

اتصالات نیوماتیکی مربوط به هوای تغذیه و فشار عملکردی در سمت راست بدنه ی بیرونی قرار دارند. بلوک گیج، بلوک گیج ونت، بوستر، VD13847 Interface   یا یک شیریرقی ایمنی نیز می توانند به عنوان آپشن در این قسمت به پوزیشنر SIPART PS2  متصل شوند.
پوزیشنر SIPART PS2  می تواند از طریق یک کیت نصب (Mountng Kit ) به اکچویتور هایLinear  یا Part-Turn  وصل شود.

پوزیشنر چیست؟

شیرهای کنترلی یا کنترل ولو یکی از مهمترین ادوات ابزاردقیق مورد استفاده در صنایع گوناگون نظیر پتروشیمی، پالایشگاه، صنعت نفت و گاز و… می باشد.

اما این شیرهای کنترلی معمولا دارای متعلقات دیگری از جمله محرک(اکچویتر) ، لیمیت سوییچ، رگلاتور، پوزیشنر و… می باشند.

در واقع پوزیشنر عمل کنترل باز و بسته شدن کنترل ولو بر اساس سیگنال های الکتریکی یا پنوماتیکی را انجام می دهد.

این به صورتی است که پوزیشنر سیگنال الکتریکی( معمولا 4-20mA ) را از اتاق کنترل دریافت نموده و با توجه به مکانیزم درونی خود ( که معمولا دارای یک مبدل جریان الکتریکی به جریان پنوماتیکی است) آن را به سیگنال پنوماتیکی تبدیل می نماید.

این سیگنال پنوماتیکی به اکچویتر ارسال شده و سبب باز و بسته شدن کنترل ولو می گردد.

کاربرد های پوزیشنر Siemens PS2

قابل استفاده در صنایع پتروشیمی، نیروگاه ها، صنایع کاغذ و شیشه، صنایع غذا و دارو و …  می باشد.

مزایای استفاده از PS2:

  • نصب ساده و راه اندازی اتوماتیک
  • کنترل با کیفیت بسیار بالا
  • عملکرد و کانفیگور ساده ی تجهیز با استفاده از 3 دکمه و یک صفحه ی نمایش 2-line و یا توسط یک SIMATIC PDM
  • عملکرد با کنترل دهی بسیار بالا
  • عملکرد Tight-Closing ( محکم بسته شدن) که اعمال فشار مناسب بر روی Valve Seat را تضمین می کند.
  • عملکرد باز و بسته شدن سریع که عکس العمل سریع نسبت به Set point
  • عملکرد Fail in Place که پوزیشن را در همان حالت هنگام قطعی جریان الکتریکی یا نیروی کمکی نگه می دارد.
  • عدم تاثیرپذیری از لرزش به علت کم بودن قطعات در حال حرکت
  • مصرف هوای قابل صرف نظر در حالت ایستا

و ….

همچنین بخوانید: مقاله پوزیشنر مسونیلن مدل 7700 را یک بار مطالعه کنید

ویژگی های اساسی

پوزیشنر 6DR5 از جمله پوزیشنر های محصول شرکت Siemens  میباشد، که به واسطه ویژگی های اساسی زیر دارای کاربرد زیادی میباشد.

  1. مناسب جهت استفاده با اکچویترهای Single  و Double
  2. پشتیبانی از پروتکل های ارتباطی متفاوت، خصوصا پروتکل ارتباطی HART
  3. دارای ورودی 4 تا 20 میلی آمپر میباشد.
  4. دارای متریال بدنه متفاوت برای استفاده در شرایط گوناگون است.

انواع پوزیشنر SIPART PS2

پوزیشنرهای SIPART PS2 بر اساس ویژگیهای زیر با هم تفاوت هایی دارند:

  • Base Plate با درب پوششی به همراه/بدون Inspection Window ، بسته به نوع پوزیشنر
  • اتصالات الکترونیکی با ترمینال های پیچی (Screw Type Terminals) از جمله:
    -4-20 mA
    -4-20mA With HART
    -PROFIBUS PA according to IEC 61158-2, bus-supplied
    -FOUNDATION Fieldbus (FF) according to IEC 61158-2, bussupplie
    -Position feedback via potentiometer or non-contacting sensor (NCS)
    -Pneumatic block

همچنین بخوانید: مقاله پوزیشنر Abb مدل TZIDC-200 یک بار مطالعه کنید

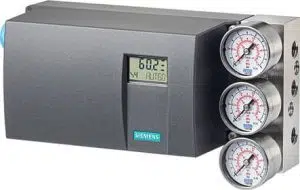

1-پوزیشنر الکترونیوماتیک  SIPART PS2 با پوشش پلی کربنات با بلوک گیج آلومینیومی(به صورت آپشن)

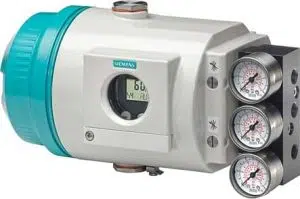

2-پوزیشنر الکترونیوماتیک  SIPART PS2 با پوشش آلومینیومی ضد انفجار(Flame-Proof, Ex d)  با بلوک گیج آلومینیومی(به صورت آپشن)

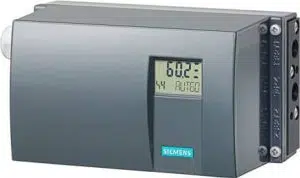

3-پوزیشنر الکترونیوماتیک  SIPART PS2 با پوشش آلومینیومی

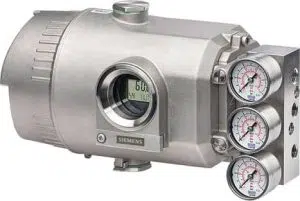

4-پوزیشنر الکترونیوماتیک  SIPART PS2 با پوشش استنلس استیل (Stainless Steel)  با بلوک گیج استنلس استیل  Stainless Steel (به صورت آپشن)

5-پوزیشنر الکترو نیوماتیک  SIPART PS2 با پوشش استنلس استیل (SS316L) ضد انفجار(Flamr-Proof, Ex d)  با بلوک گیج استنلس استیل  Stainless Steel (به صورت آپشن)

قیمت پوزیشنر

با عرض پوزش کلیه قیمت ها در حال بروزرسانی می باشد، لطفا جهت اطلاع از قیمت پوزیشنر با شماره 02188800719 در ارتباط باشید.

لطفا به این مقاله امتیاز بدهید

توضیحات تکمیلی

brand

Model

PS2-6DR5

Manufacturing Country

France

Communication

4-20mA, HART 7, Profibus PA, FOUNDATION Fieldbus

Range Of Stroke

3to 130 mm (larger strokes on request)

Angle Of Rotation Range

30°to 100° (optional 180°)

Ambient Temperature

30°C to +80 °C (optional -40°C)-

Required Air Quality

Class 3 to ISO 8573-1

Max. air consumption in the controlled state

0,01Nm³/h (0.006 scfm)

Limit Values

(electronic, mechanical or capacitive)2

Digital Input /Digital Output

2DI / 3 DO

Degree Of Protection

IP66, NEMA 4x

Explosion Protection

ATEX, IECEx: Ex i, Ex e, EX t, Ex d,FM, CSA: IS, NI/I/2, DIP, XP

Certificates

Various global certificates and marine approvals

6DR5..0 Polycarbonate

Glass-fiber reinforced polycarbonate (PC)

6DR5..1 Aluminum, Narrow

GD AISi12

6DR5..2 Stainless Steel

Austenitic stainless steel 316 Cb, mat. No. 1.4581

6DR5..3 Aluminum

GD AlSi12

6DR5..5 Aluminum, Flameproof

GK AISi12

6DR5..0 Glass-fiber reinforced polycarbonate enclosure

Approx. 0.9 kg (1.98 lb)

6DR5..1 Aluminum Enclosure, Narrow

Approx. 1.3 kg (2.86 lb)

6DR5..2 Stainless Steel Enclosure

Approx. 3.9 kg (8.6 lb)

6DR5..3 Aluminum Enclosure

Approx. 1.6 kg (3.53 lb)

6DR5..5 Aluminum Enclosure, Flameproof

Approx. 5.2 kg (11.46 lb)

6DR5..6 Stainless Steel Enclosure, Flameproof

Approx. 8.4 kg (18.5 lb)

Acting Type

Single / Double

Input Signal

4~20mA DC

Supply Pressure

0.14 ~ 0.7 MPa (1.4 ~ 7 bar)

Air Connection

(G or NPT) 1/4

Gauge Connection

G 1/8 or NPT 1/4

Conduit Entry

NPT 1/2 or M20*1.5P

Ingress Protection

IP66

Approval

Ex ‘ ia ‘ or Ex ‘e’
