اگر در واحدهای تولیدی واقعی کار کرده باشید، میدانید که توقف یک توربین یا کمپرسور حتی برای چند دقیقه ممکن است میلیاردها تومان خسارت به همراه داشته باشد.
که با اندازهگیری و پایش دقیق لرزش و وضعیت تجهیزات با سیستمهای Bently Nevada می توانید با این مشکل مقابله کنید.
مدلهای پرکاربرد برای مانیتورینگ دما در سیستم 3500
| مدل | تعداد کانال | نوع ورودی | نوع ایزولاسیون | قابلیت TMR (Triple Modular Redundant) | کاربرد |
|---|---|---|---|---|---|
| 3500/60 | 6 کانال | RTD / ترموکوپل | ایزوله و غیر ایزوله | دارد | مانیتورینگ چند نقطهای |
| 3500/65 | 16 کانال | RTD / ترموکوپل نوک ایزوله | ایزوله کامل | دارد | مانیتورینگ گسترده با دقت بالا |

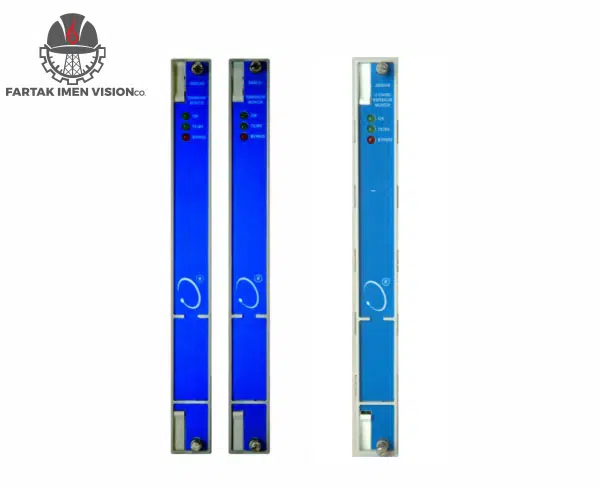

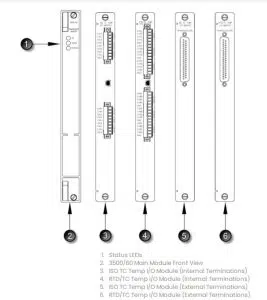

مدل 3500/ 60
ماژول های 60/3500 شش کانال برای نظارت بر دما فراهم می کنند و ورودی های RTD و ترموکوپل (TC) را می پذیرند.
این ماژول ها ورودی ها را پردازش کرده و با نقاط تنظیم هشدار قابل برنامه ریزی توسط کاربر مقایسه می کنند.
عملکرد ماژول های 60/3500 و 61/3500 مشابه است، با این تفاوت که 61/3500 خروجی های ثبت کننده برای هر شش کانال را دارد، در حالی که 60/3500 این ویژگی را ندارد.
کاربر از نرم افزار تنظیمات رک 3500 برای برنامه ریزی ماژول ها جهت انجام اندازه گیری های دما با RTD یا TC استفاده می کند.

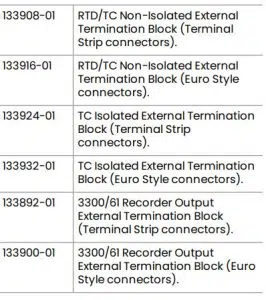

ماژول های I/O مختلف به صورت RTD/TC غیر ایزوله یا TC ایزوله موجود هستند.
نسخه غیر ایزوله RTD/TC قابلیت پذیرش ورودی های TC یا RTD، یا ترکیبی از هر دو را دارد.
نسخه TC ایزوله 250 ولت DC ایزولاسیون کانال به کانال فراهم می کند تا از تداخل خارجی جلوگیری کند.
در پیکربندی (TMR (Triple Modular Redundant، مانیتورهای دما باید به صورت سه تایی درکنار هم نصب شوند.
در این پیکربندی، سیستم از دو نوع رأی گیری استفاده می کند تا از عملکرد دقیق و جلوگیری از خطاهای نقطه ای اطمینان حاصل کند.
ویژگی های مدل 60/3500
ویژگی های مدل 60/3500 به قرار زیر است:
- مانیتورینگ چند کاناله: قابلیت مانیتورینگ چندین نقطه به صورت همزمان.
- کاربردهای گسترده: مناسب برای استفاده در طیف گسترده ای از ماشین آلات صنعتی.
- پایداری و اطمینان: طراحی مقاوم و قابل اطمینان برای استفاده در شرایط سخت صنعتی.
- تحلیل خودکار: توانایی انجام تحلیل های خودکار و ارائه ی گزارش های لحظه ای.

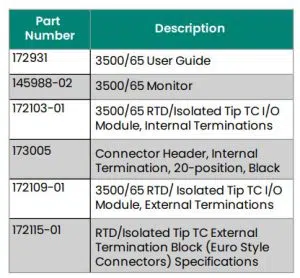

مدل 3500/ 65
ماژول 65/3500 دارای 16 کانال برای نظارت بر دما است و ورودی های RTD و ترموکوپل نوک ایزوله (TC) را می پذیرد.
این ماژول ورودی ها را پردازش کرده و با نقاط تنظیم هشدار قابل برنامه ریزی توسط کاربر مقایسه می کند.
ماژول از طریق نرم افزار تنظیمات رک 3500 برنامه ریزی می شود.
شما می توانید ماژول نظارت بر دمای 16 کاناله را برای پذیرش ترموکوپل های نوک ایزوله، RTD سه سیمه، RTD چهار سیمه یا ترکیبی از ورودی های TC و RTD تنظیم کنید.
در پیکربندی (TMR (Triple Modular Redundant، مانیتورهای دما باید به صورت گروه های سه تایی در کنار هم نصب شوند.
در این پیکربندی، ماژول از دو نوع رأی گیری استفاده می کند تا از عملکرد دقیق و جلوگیری از خطاهای نقطه ای اطمینان حاصل شود.
ویژگی های مدل 65/3500
برخی از ویژگی های این مدل عبارتند از:
- دقت بالا: توانایی اندازه گیری دقیق لرزش با استفاده از سنسور های پیشرفته.
- مانیتورینگ پیوسته: جمع آوری و تحلیل داده ها به صورت مداوم و سریع.
- تجزیه و تحلیل پیشرفته: ارائه ی گزارش ها و تحلیل های دقیق برای تشخیص زودهنگام مشکلات.
- سازگاری: قابلیت اتصال و سازگاری با دیگر سیستم های مانیتورینگ و کنترل.
مقایسه مدل های 3500/ 65 و 3500 /60
| ویژگی | 3500/60 | 3500/65 |
|---|---|---|
| تعداد کانال | 6 | 16 |
| دقت اندازهگیری | متوسط تا بالا | بسیار بالا |
| تمرکز طراحی | پایداری و سادگی | جامعیت و تحلیل پیشرفته |
| خروجی ثبتکننده | ندارد | دارد |
هر دو مدل 65/3500 و 60/3500 از تکنولوژی پیشرفته Bently Nevada بهره می برند.
تفاوت اصلی این دو مدل در قابلیت های خاص هر یک برای کاربردهای مختلف است.
مدل 65/3500 برای مانیتورینگ جامع و دقیق تر طراجی شده، در حالی که مدل 60/3500 بیشتر بر روی پایداری و مانیتورینگ چندکاناله تمرکز دارد.
کاربردها
| صنعت | تجهیزات هدف | هدف مانیتورینگ |
|---|---|---|
| نفت و گاز | پمپها و کمپرسورها | پایش لرزش و جلوگیری از توقف تولید |
| نیروگاهها | توربینها و ژنراتورها | جلوگیری از خرابیهای ناگهانی |
| پتروشیمی | تجهیزات حساس ارتعاشی | افزایش عمر و ایمنی سیستم |
قیمت سیستم های اندازه گیری لرزش Bently Nevada
شرکت فرتاک ایمن ویژن تامین کننده تجهیزات ابزار دقیق است.
برای اطلاع از قیمت سیستم های اندازه گیری لرزش Bently Nevada با کارشناسان فروش ما با شماره 02191094546 تماس حاصل فرمایید.
سوال متداول
1. تفاوت اصلی مدل 3500/60 و 65 در چیست؟
مدل 65 کانالهای بیشتر و دقت بالاتری دارد، برای سیستمهای بزرگتر و حیاتی مناسبتر است.
2. آیا سیستم Bently Nevada با دیگر تجهیزات مانیتورینگ سازگار است؟
بله، این سیستمها قابلیت یکپارچهسازی با انواع نرمافزارها و سختافزارهای صنعتی را دارند.
3. نحوهی برنامهریزی ماژولها چگونه است؟
از طریق نرمافزار Rack 3500، مهندس میتواند نوع ورودی، نقاط هشدار و پیکربندی TMR را تنظیم کند.
4. آیا برای مناطق با نویز بالا مناسب است؟
مدلهای ایزولهی TC تا 250 ولت DC ایزولاسیون کانال به کانال دارند؛ برای محیطهای پر نویز کاملاً مناسباند.
5. چطور میتوان سفارش داد و قیمت را گرفت؟
شرکت فرتاک ایمن ویژن تأمینکنندهی رسمی تجهیزات ابزار دقیق است. برای استعلام قیمت تماس بگیرید: 02191094546
