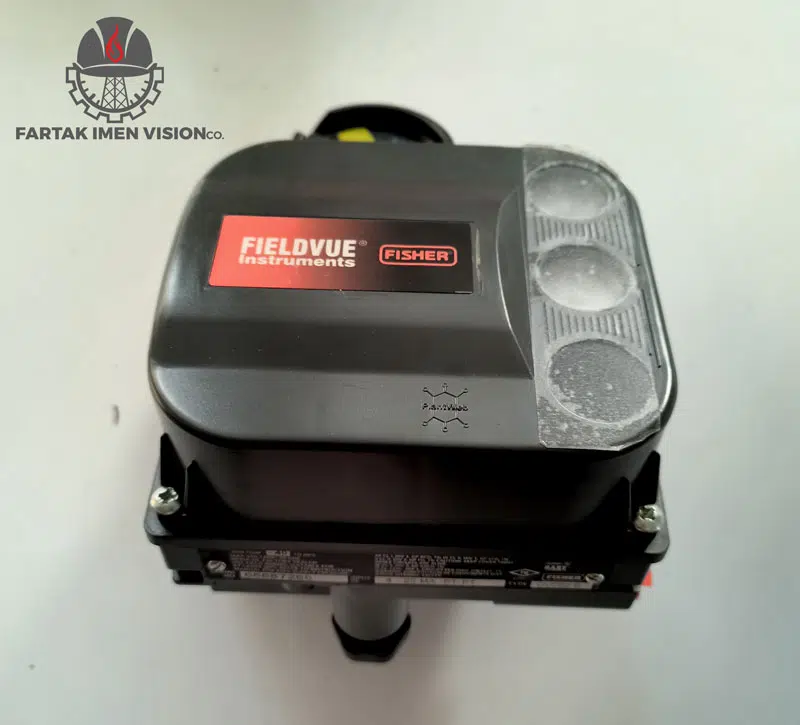

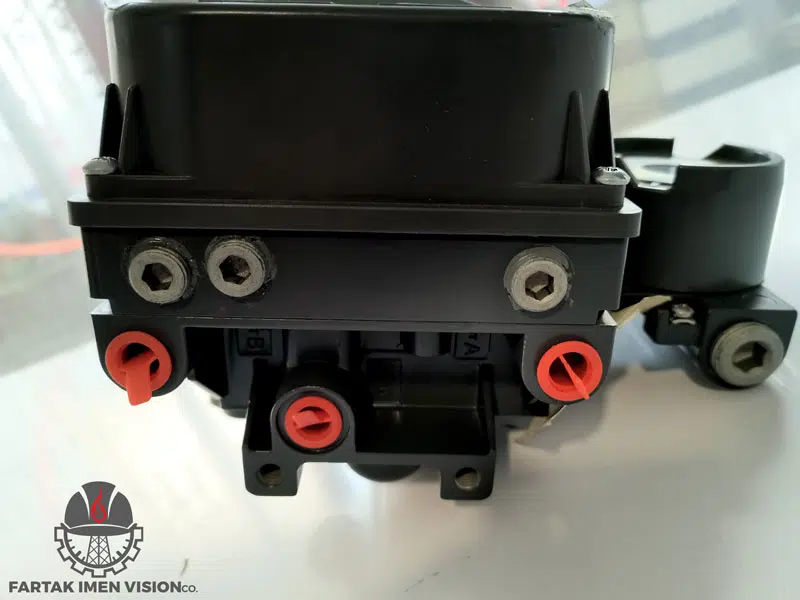

پوزیشنر فیشر سری 6200 DVC

Fisher Positioner Series DVC 6200

برند:Fisher

  • پوزیشنرهای فیشر سری Fisher Positioner Series DVC 6200 یک تجهیز با پروتکل ارتباطی HART  است که سیگنال کنترلی دوسیمی 4-20 میلی آمپر را به سیگنال فشار نیوماتیکی مناسب برای اکچویتور تبدیل می کند.
  •  DVC6200 راهی ساده برای ایجاد ارتباطات دیجیتالی در چهارچوب تاسیسات آنالوگی موجود ارائه می دهد.

Fisher Positioner Series DVC 6200

برند:Fisher

  • پوزیشنرهای فیشر سری Fisher Positioner Series DVC 6200 یک تجهیز با پروتکل ارتباطی HART  است که سیگنال کنترلی دوسیمی 4-20 میلی آمپر را به سیگنال فشار نیوماتیکی مناسب برای اکچویتور تبدیل می کند.
  •  DVC6200 راهی ساده برای ایجاد ارتباطات دیجیتالی در چهارچوب تاسیسات آنالوگی موجود ارائه می دهد.

توضیحات

مقدمه:

برای حفظ و بهبود عملکرد فرایند های صنعتی باید اطمینان یافت که شیرهای کنترلی به درستی به وظایف خود عمل می کنند.

شرکت امرسان با ارائه ی تکنولوژی های کنترل جریان مطمئن، نمایانگر دورنمایی با ثبات و قابل پیشبینی از نحوه ی عملکرد و وضعیت شیر کنترلی و تجهیزات اسمبل بر آن است.

پوزیشنر فیشر سری 6200 DVC با نزدیکتر کردن عملیات و فرایندها به نقطه ی عملکردشان Set Point  و در نتیجه بالا بردن دقت کنترل، کیفیت کالای نهایی را بهبود می بخشد.

معرفی:

 DVC 6200 چیست؟

پوزیشنرهای فیشر سری Fisher Positioner Series DVC 6200 تجهیزاتی بر پایه ی ریزپردازنده هستند که بر روی شیرهای کنترلی نصب می شوند

و در مجموعه ی کنترل ولو، نقش عضو هوشمند را ایفا می کنند.

دستگاه FIELDVUE  با انواع پروتکل های ارتباطی HART 5  یا 7، Wireless HART ،FOUNDATION Fieldbus یا PROFIBUS موجود است.

پوزیشنر فیشر سری 6200 DVC در تمامی شیر های کنترلی و ایزوله قابل استفاده هستند.

ویژگی های اساسی

  1. دارا بودن سرتیفیکیت هایی نظیر : CSA, ATEX, IECEx   و …
  2. قابلیت تغذیه با هوا یا گاز طبیعی
  3. قابلیت بازجورسازی در محل نصب پوزیشنر های آنالوگ موجود، روی اکچویتورهای نیوماتیکی فیشر یا غیر فیشر
  4. قابلیت نصب بر روی هر نوع اکچویتور یا کنترل ولو
  5. کاهش نیاز به نگهداری قطعات زاپاس در انبار به علت تشابه و وجوه اشتراک بین تجهیزات FIELDVUE

 انواع مدل ها :

  • FIELDVUE DVC6200, HART
  • FIELDVUE DVC6200f ,FOUNDATION Fieldbus
  • FIELDVUE DVC6200p ,PROFIBUS PA
  • FIELDVUE DVC6200 SIS
  • Fisher FIELDVUE DVC6200, HART

انواع شیوه های نصب:

  1. نصب مستقیم بر روی کنترل ولو GX فیشر
  2. نصب پنجره ای روی اکچویتورهای روتاری فیشر
  3. نصب روی شیرهای Sliding-Stem linear
  4. نصب روی شیرهای کنترلی روتاری 4/1گردش

فشار تغذیه:

فشار تغذیه ای باید هوای خشک و تمیزی که طبق استاندارد ISA 7.0.01 باشد.

اندازه ی ذرات ریز موجود در این هوا باید حداکثر 40 میکرومتر باشد.

با آن حال فیلتر بیشتر برای کاهش اندازه ی این ذرات تا 5 میکرومتر هم پینهاد می شود.

مواد رونده نباید بیشتر از 1 ppmm w/w یا v/v باشد.

میزان فشردگی در تجهیز تأمین فشار باید حداقل مقدار باشد.


جدول انواع سطوح تشخیصی DVC 6200:



Diagnostic Level Capability
ODV PD AD HC
X X X X Auto Calibration
X X X X Custom Characterization
X X X X Burst Communication
X X X X Alerts
X X X   Step Response, Drive Signal Test & Dynamic Error Band
X X X   Advanced Diagnostics (Valve Signature)
X X X   Performance Tuner
X X X   Travel Control ‐ Pressure Fallback
X X X   Supply Pressure Sensor
X X     Performance Diagnostics
X X     Solenoid Valve Testing
X       Lead/Lag Set Point Filter(1)

توضیحات تکمیلی

Brand

Fisher

Model

6200 DVC

Input Signal

4-20mA DC

Output Signal

Pneumatic signal equal to 95% of the supply pressure

Minimum Range

(6 psig) 0.4 Bar

Maximum Range

(140 psig) 9.5 Bar

How It Works

Double, single straight, reverse

Electrical Classification

Has certificates of high risk conditions

Feeding Pressure

1/4 NPT Internal for install on the regulator 67CFR

Outlet Pressure

1/4 NPT Internal

The Tubes

3.8inches is recommended

Vent

1/2 NPT Internal

Standard

aluminium

Desired

stainless steel

Cover

Thermoplastic polyester

Elastic Parts

Nitrile (standard) and fluorosilicone (for high temperatures)

With Aluminum

3.5kg

With Stainless Steel

8.6kg

Communication Protocols

HART 7, HART 5
