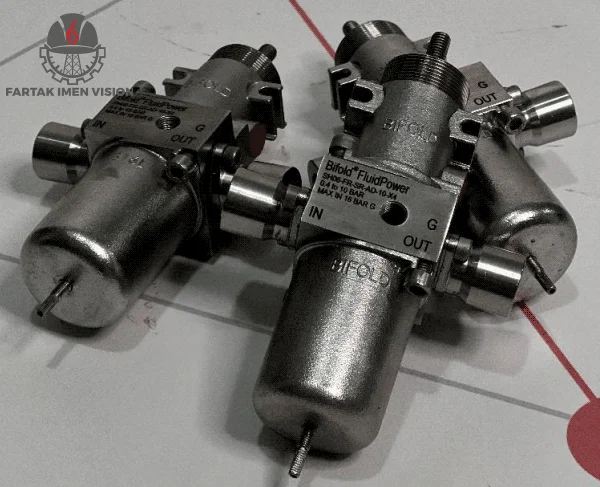

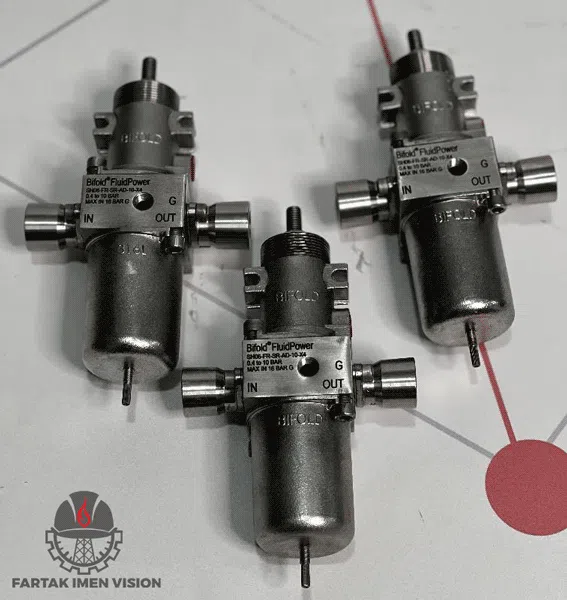

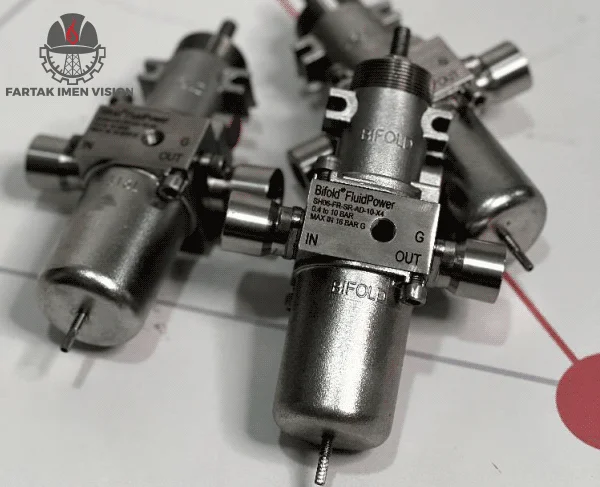

فیلتر رگلاتور بیفولد مدل SH06-FR-SR-AD-10-X4

توضیحات

فیلتر رگلاتور بیفولد مدل SH06-FR-SR-AD-10-X4 محصولی از شرکت Bifold Fluidpower Ltd، به‌عنوان یک فیلتر رگلاتور (Filter Regulator) برای استفاده در سیستم‌های هوای فشرده طراحی شده است.

این دستگاه برای کار در محیط‌های صنعتی طراحی شده و قابلیت‌های متعددی را برای افزایش کارایی و ایمنی فرآیندهای پنوماتیک ارائه می‌دهد.



ویژگی‌های ساختاری فیلتر رگلاتور بیفولد

• جنس بدنه: بدنه از فولاد ضدزنگ 316L ساخته شده است. این ماده به دلیل مقاومت بالا در برابر خوردگی و قابلیت تحمل شرایط محیطی سخت (رطوبت و مواد خورنده)، به‌طور گسترده در صنایع نفت، گاز و پتروشیمی استفاده می‌شود.
• اتصالات ورودی و خروجی: این واحد از اتصالات 1/4 اینچ NPT استفاده می‌کند که استانداردی رایج برای خطوط پنوماتیک است و امکان اتصال آسان به تجهیزات مختلف را فراهم می‌آورد.
• وزن: وزن 1.31 کیلوگرمی این واحد نشان‌دهنده ساختار مستحکم و استفاده از مواد با کیفیت بالا است.



مشخصات عملکردی SH06-FR-SR-AD-10-X4

• تنظیم‌کننده فشار و فیلتر: مدل FR ترکیبی از یک فیلتر و یک تنظیم‌کننده فشار است. این ترکیب برای حذف ذرات معلق و تنظیم دقیق فشار خروجی در سیستم‌های هوای فشرده طراحی شده است.
• نوع تخلیه (Drain): سیستم تخلیه خودکار (AD) امکان تخلیه مایعات یا ذرات تجمع‌یافته در فیلتر را فراهم می‌کند. این ویژگی با حداکثر فشار ورودی 16 بار سازگار است.
• محدوده فشار خروجی: این دستگاه می‌تواند فشار خروجی را در بازه 0.4 تا 10 بار تنظیم کند، که مناسب برای اکثر کاربردهای صنعتی است.
• المنت فیلتر: المنت فیلتر با دقت 40-50 میکرون ذرات معلق موجود در هوا را حذف می‌کند و از آسیب به قطعات حساس سیستم جلوگیری می‌کند.



همچنین بخوانید:  معرفی جامع رگولاتور فیشر 1098 EGR



ویژگی‌های کنترل و نظارت فیلتر رگلاتور بیفولد مدل SH06-FR-SR-AD-10-X4

پورت گیج:

واحد SH06-FR-SR-AD-10-X4 مجهز به یک پورت گیج با اندازه 1/8 اینچ است که به کاربر اجازه می‌دهد به‌راحتی گیج فشار را نصب کند.

وجود این پورت برای نظارت دقیق بر فشار خروجی ضروری است و امکان اندازه‌گیری لحظه‌ای فشار را فراهم می‌کند.

این قابلیت به‌ویژه در فرآیندهایی که کنترل فشار حیاتی است، از جمله در صنایع نفت، گاز و تولیدات خودکار صنعتی، بسیار کاربردی است.

تنظیمات فشار:

تنظیم فشار خروجی در این واحد از طریق کلید آلن صورت می‌گیرد.

این مکانیزم به دلیل طراحی ساده و موثر، به کاربر اجازه می‌دهد تا فشار خروجی را با دقت و ثبات تنظیم کند.

استفاده از کلید آلن همچنین مانع از تغییر ناخواسته تنظیمات فشار می‌شود و برای محیط‌های صنعتی با لرزش یا فعالیت‌های سنگین، راه‌حلی ایمن و مطمئن به شمار می‌رود.



همچنین بخوانید: با رگلاتور سری 133 فیشر آشنا شوید



کاربردها

صنایع نفت و گاز:

واحد SH06-FR-SR-AD-10-X4 به‌دلیل طراحی مقاوم و استفاده از فولاد ضدزنگ 316L، گزینه‌ای مناسب برای سیستم‌های کنترل پنوماتیک در محیط‌های خورنده و با شرایط سخت کاری است.

در این صنایع، تجهیزات اغلب در معرض رطوبت، مواد شیمیایی خورنده و دمای متغیر قرار دارند و این واحد با ویژگی‌هایی مانند تخلیه خودکار و محدوده دمایی گسترده، قابلیت اطمینان و کارایی سیستم را تضمین می‌کند.

صنایع پتروشیمی:

در فرآیندهای پتروشیمی، که دقت و کیفیت تجهیزات اهمیت بالایی دارد، این واحد برای آماده‌سازی هوای فشرده استفاده می‌شود.

فیلتر دقیق 40-50 میکرونی آن ذرات معلق را حذف کرده و از آسیب به دستگاه‌های حساس جلوگیری می‌کند.

همچنین، قابلیت تنظیم فشار دقیق، عمر مفید تجهیزات پایین‌دستی را افزایش داده و بهره‌وری کلی سیستم را بهبود می‌بخشد.

سیستم‌های خودکار صنعتی:

در خطوط تولید و مونتاژ که نیاز به تنظیم دقیق و پایدار فشار هوا وجود دارد، این واحد یک انتخاب ایده‌آل است.

طراحی مستحکم و قابلیت تنظیم فشار با کلید آلن، امکان کنترل دقیق را در محیط‌های پرترافیک صنعتی فراهم می‌کند.

این ویژگی‌ها باعث افزایش دقت در عملکرد تجهیزات خودکار و کاهش خرابی‌های ناشی از نوسانات فشار می‌شود.



نکات مهم فنی و نگهداری

سیستم تخلیه خودکار:

برای حفظ عملکرد بهینه واحد SH06-FR-SR-AD-10-X4، ضروری است که سیستم تخلیه خودکار به‌طور منظم بررسی و نگهداری شود.

این سیستم با حذف مایعات و ذرات جمع‌شده در فیلتر، از مسدود شدن مسیر هوا و کاهش کارایی دستگاه جلوگیری می‌کند.

در صورت عدم نگهداری صحیح، خطر کاهش عملکرد فیلتر و ایجاد اختلال در فشار خروجی وجود دارد.

المنت فیلتر:

المنت فیلتر با دقت 40-50 میکرون وظیفه حذف ذرات معلق را بر عهده دارد. برای حفظ کیفیت هوای خروجی و جلوگیری از آسیب به تجهیزات پایین‌دستی، باید این المنت به‌صورت دوره‌ای تمیز یا تعویض شود.

بی‌توجهی به این نکته می‌تواند منجر به انسداد جریان هوا و کاهش عملکرد سیستم شود که در نتیجه آن هزینه‌های عملیاتی افزایش خواهد یافت.

محدوده دمایی کارکرد:

این واحد برای استفاده در محدوده دمایی -20°C تا +135°C طراحی شده است. عملکرد خارج از این بازه ممکن است منجر به تخریب قطعات داخلی، کاهش طول عمر دستگاه، و حتی خرابی کامل شود.

بنابراین، در شرایطی که دمای محیط یا سیال از این محدوده تجاوز کند، لازم است از تجهیزات حفاظتی یا مدل‌های مناسب‌تر استفاده شود.



جمع بندی

مدل SH06-FR-SR-AD-10-X4 یک تنظیم‌کننده فیلتر چندمنظوره و مقاوم است که برای کاربردهای خاص صنعتی طراحی شده است.

با توجه به مشخصات فنی و ساختاری، این محصول نیاز به دقت بالا در انتخاب، نصب، و نگهداری دارد تا عملکرد بهینه و ایمنی سیستم تضمین شود.

شرکت فرتاک ایمن ویژن تامین کننده فیلتر رگلاتور است. جهت اطلاع از قیمت به‌روز این محصول، لطفاً با شماره 02188800719 تماس بگیرید.



سوالات متداول

1. ویژگی‌های اصلی این مدل چیست؟

تنظیم فشار و فیلتر کردن ذرات با دقت بالا.

2. این محصول در چه صنایع و کاربردهایی استفاده می‌شود؟

صنایع نفت، گاز، پتروشیمی، و سیستم‌های خودکار صنعتی.

3. حداکثر فشار ورودی این تنظیم‌کننده چقدر است؟

حداکثر فشار ورودی این واحد 16 بار است.

4. المنت فیلتر چه نوع ذراتی را حذف می‌کند؟

المنت فیلتر با دقت 40-50 میکرون طراحی شده است و می‌تواند ذرات معلق کوچک را از جریان هوا حذف کند تا از آسیب به تجهیزات پایین‌دستی جلوگیری شود.

5. جنس بدنه چه تأثیری بر عملکرد دستگاه دارد؟

بدنه از فولاد ضدزنگ 316L ساخته شده است که مقاومت بالایی در برابر خوردگی و مواد شیمیایی خورنده دارد. این ویژگی، دستگاه را برای استفاده در محیط‌های صنعتی سخت مناسب می‌کند

6. آیا تنظیمات فشار به‌راحتی قابل تغییر است؟

بله، تنظیم فشار خروجی از طریق کلید آلن انجام می‌شود که علاوه بر دقت بالا، از تغییرات ناخواسته تنظیمات جلوگیری می‌کند.

7. این دستگاه در چه محدوده دمایی قابل استفاده است؟

این محصول برای محدوده دمایی -20u00b0C تا +135u00b0C طراحی شده است. استفاده خارج از این بازه ممکن است به قطعات داخلی آسیب برساند.

8. آیا سیستم تخلیه خودکار نیاز به تنظیم خاصی دارد؟

سیستم تخلیه خودکار (AD) به‌طور خودکار مایعات و ذرات جمع‌شده را تخلیه می‌کند و نیازی به تنظیم خاصی ندارد. با این حال، بررسی منظم برای اطمینان از عملکرد صحیح توصیه می‌شود.

9. آیا امکان اتصال گیج فشار وجود دارد؟

بله، این دستگاه دارای یک پورت گیج 1/8 اینچ است که امکان نصب و نظارت آسان فشار را فراهم می‌کند.

10. چگونه می‌توان المنت فیلتر را تعویض کرد؟

المنت فیلتر باید به‌صورت دوره‌ای بر اساس شرایط کاری تمیز یا تعویض شود. دستورالعمل‌های تعویض در دفترچه راهنمای محصول توضیح داده شده است.

11. آیا محدودیتی برای حجم فایل هوای فشرده وجود دارد؟

این تنظیم‌کننده به گونه‌ای طراحی شده که با فشار و حجم‌های مختلف کار کند. محدودیت اصلی، فشار ورودی حداکثر 16 بار است.
