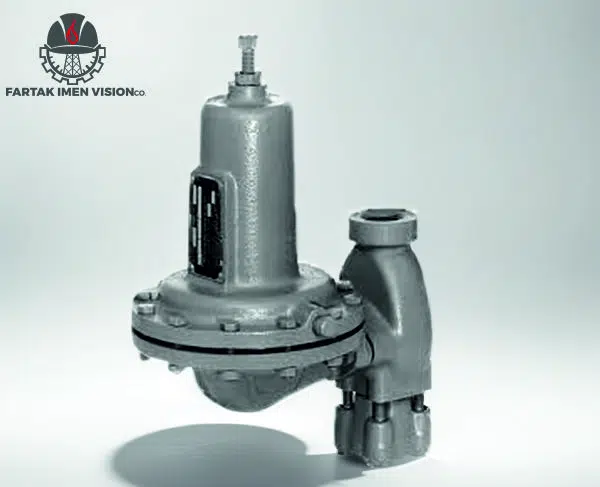

رگلاتور فیشر کاهنده 630

رگلاتور فیشر کاهنده 630 Fisher Pressure Reducing Regulator یک رگولاتور Direct-Operated و Spring-Loaded از محصولات Fisher، متعلق به Emerson، است که برای کاهش و تنظیم فشار گاز در کاربردهای صنعتی و گازرسانی طراحی شده است.

این رگولاتور در سایزهای NPS 1 و NPS 2 (DN25 و DN50) عرضه می‌شود و برای استفاده با گاز طبیعی، هوا و طیف متنوعی از گازها مناسب است.

Fisher 630 برای کاربردهای فشار بالا طراحی شده و می‌تواند برای مواردی مانند First-Stage Farm Tap و رگولاتورهای فشار بالای صنعتی مورد استفاده قرار گیرد.



مشخصات فنی





نحوه عملکرد

وظیفه اصلی Fisher 630، کاهش فشار گاز ورودی و نگه‌داشتن فشار خروجی در محدوده تنظیم‌شده است.

این رگولاتور به‌صورت مستقیم و با استفاده از فنر و دیافراگم عمل می‌کند. فشار خروجی روی دیافراگم اثر می‌گذارد و در تعامل با نیروی فنر، موقعیت شیر را تنظیم می‌کند.

به این ترتیب، با تغییر فشار خروجی، شیر رگولاتور به‌صورت خودکار باز یا بسته شده و جریان گاز را تنظیم می‌کند.



ساختار Low-Pressure و High-Pressure

Fisher Type 630 در دو ساختار اصلی Low-Pressure و High-Pressure ارائه می‌شود.

Low-Pressure Construction

این ساختار برای محدوده‌های فشار پایین‌تر طراحی شده و برای کنترل دقیق‌تر در فشارهای پایین مناسب است.

محدوده‌های فنر Low-Pressure شامل مواردی مانند:

• 3 تا 10 psig
• 8 تا 20 psig
• 17 تا 30 psig
• 27 تا 40 psig

است.

High-Pressure Construction

ساختار High-Pressure برای فشارهای بالاتر طراحی شده و محدوده‌های فنر بالاتری را پوشش می‌دهد.

برخی محدوده‌های فنر High-Pressure عبارت‌اند از:

• 27 تا 50 psig
• 46 تا 95 psig
• 90 تا 150 psig
• 150 تا 200 psig
• 200 تا 275 psig

انتخاب بین Low-Pressure و High-Pressure باید بر اساس فشار ورودی، فشار خروجی، Spring Range و شرایط واقعی سرویس انجام شود.



Orificeهای Fisher 630

یکی از ویژگی‌های مهم Type 630، ارائه آن با Orificeهای مختلف است.

اندازه‌های Orifice شامل:

• 1/8 inch (3.2 mm)
• 3/16 inch (4.8 mm)
• 1/4 inch (6.4 mm)
• 3/8 inch (9.5 mm)
• 1/2 inch (13 mm)

است.

انتخاب Orifice مناسب روی ظرفیت عبوری، افت فشار مجاز و فشار ورودی قابل استفاده تأثیر مستقیم دارد.



اتصالات Fisher Type 630

Fisher 630 با چند نوع اتصال عرضه می‌شود، از جمله:

• NPT
• ASME Class 150 RF
• ASME Class 300 RF
• ASME Class 600 RF

این تنوع باعث می‌شود رگولاتور برای طیف مختلفی از سیستم‌های لوله‌کشی و تجهیزات صنعتی قابل استفاده باشد.



دمای کاری Fisher 630

محدوده دمایی به متریال اجزای آب‌بندی و Configuration انتخاب‌شده بستگی دارد.

در راهنمای سری 630، برای ساختار استاندارد محدوده دمایی تا حدود -29 تا +82°C و برای برخی متریال‌های اختیاری محدوده‌هایی تا حدود -18 تا +149°C اعلام شده است.

بنابراین بهتر است در سفارش، نوع Elastomer و محدوده دمای واقعی سرویس مشخص شود.



نکته مهم درباره حفاظت در برابر Overpressure

Fisher Type 630 دارای سیستم داخلی Relief برای حفاظت در برابر Overpressure نیست.

بنابراین در طراحی سیستم باید تمهیدات مناسب برای حفاظت در برابر فشار بیش از حد Downstream در نظر گرفته شود.

این موضوع در کاربردهای صنعتی و خطوط گاز اهمیت ویژه‌ای دارد و انتخاب رگولاتور باید بر اساس شرایط واقعی سیستم و الزامات ایمنی انجام شود.



کاربردهای رگولاتور Fisher 630

• صنایع نفت و گاز
• خطوط گاز طبیعی
• پتروشیمی
• واحدهای فرایندی
• تجهیزات گازرسانی صنعتی
• First-Stage Farm Tap
• رگولاتورهای فشار بالای صنعتی
• سیستم‌های توزیع و مصرف گاز



مزایا

• عملکرد مستقیم و ساده
• قابلیت کار در فشارهای بالا
• ساختار مقاوم و صنعتی
• کنترل مناسب فشار خروجی
• ارائه در دو ساختار Low-Pressure و High-Pressure
• تنوع Orifice
• تنوع Spring Range
• امکان انتخاب متریال‌های مختلف Disk
• تنوع اتصالات رزوه‌ای و فلنجی
• قابلیت استفاده در سرویس گاز طبیعی و هوا
• قابلیت تبدیل به Relief Valve در محل، طبق Configuration مربوطه



جدول مشخصات

• Maximum Inlet Pressure and Pressure Drops





قبل از خرید Fisher 630 چه اطلاعاتی لازم است؟

1. فشار ورودی Min/Normal/Max
2. فشار خروجی موردنیاز
3. دبی موردنیاز
4. نوع گاز
5. دمای کاری
6. سایز خط
7. نوع اتصال
8. Spring Range
9. Orifice Size
10. متریال Disk
11. نیاز به NACE / Sour Gas Service در صورت وجود H₂S
12. شرایط Overpressure Protection



قیمت رگلاتور Fisher 630

قیمت Fisher Type 630 به سایز، Orifice، Spring Range، متریال، نوع اتصال و Configuration بستگی دارد.

برای دریافت قیمت و موجودی، بهتر است مشخصات فشار ورودی و خروجی و دبی موردنیاز را اعلام کنید تا Configuration مناسب بررسی شود.

02191094546



سوالات متداول

1. رگولاتور فیشر 630 برای چه کاربردهایی مناسب است؟

این رگولاتور برای تنظیم فشار در صنایع نفت و گاز، پتروشیمی و سایر سیستم‌های فرآیندی استفاده می‌شود.

2. مدل‌های Low Pressure و High Pressure چه تفاوتی دارند؟

Low Pressure: برای فشارهای پایین طراحی شده و دیافراگم بزرگ‌تری دارد که کنترل دقیق‌تری ارائه می‌دهد. High Pressure: مناسب برای فشارهای بالاتر است.

3. رگولاتور Fisher 630 تا چه فشاری را تحمل می‌کند؟

فشار ورودی تا 103 بار فشار خروجی تا 34.5 بار

4. اتصالات رگولاتور فیشر 630 چگونه است؟

این تجهیز دارای دو نوع اتصال است: فلنجی: مطابق با استانداردهای ASME CL150 RF، CL300 RF و CL600 RF رزوه‌ای: مطابق با استاندارد NPT

5. آیا سایز Orifice در عملکرد رگولاتور تاثیر دارد؟

بله، سایز و جنس Orifice نقش مهمی در تحمل فشار و عملکرد دقیق رگولاتور دارد.

6. چرا فنرهای متنوع در رگولاتور Fisher 630 مهم هستند؟

فنرهای مختلف امکان تنظیم رگولاتور را برای کاربردهای متنوع فراهم می‌کنند و باعث افزایش انعطاف‌پذیری تجهیز می‌شوند.

7. چگونه می‌توان اطلاعات بیشتری درباره رگولاتور فیشر 630 کسب کرد؟

برای اطلاعات بیشتر و دریافت مشاوره می‌توانید با کارشناسان فروش تماس بگیرید یا مطالب مرتبط را در سایت مطالعه کنید.

8. آیا رگولاتور Fisher 630 برای استفاده در سیستم‌های فشار پایین مناسب است؟

بله، مدل Low Pressure این رگولاتور برای فشارهای پایین طراحی شده و کنترل‌پذیری بالایی ارائه می‌دهد.

9. آیا این رگولاتور در سایزهای دیگری نیز عرضه می‌شود؟

رگولاتور فیشر 630 در سایزهای 1 اینچ و 2 اینچ موجود است.
