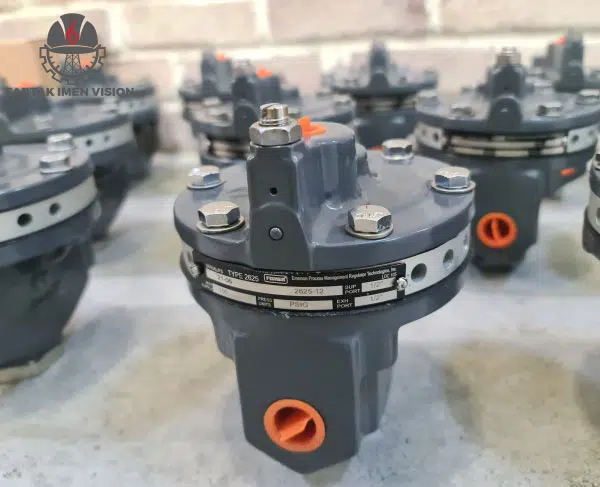

ولوم بوستر فیشر مدل 2625

ولوم بوستر فیشر مدل Fisher 2625 یک Volume Booster پنوماتیکی است که برای افزایش سرعت پاسخ و زمان Stroke اکچویتورهای پنوماتیکی در شیرهای کنترلی استفاده می‌شود.

این تجهیز زمانی اهمیت بیشتری پیدا می‌کند که حجم هوای موردنیاز اکچویتور زیاد باشد یا پوزیشنر به‌تنهایی نتواند هوای موردنیاز را با سرعت کافی تأمین کند.

Fisher 2625 با استفاده از هوای Supply با ظرفیت بالا، امکان تأمین سریع‌تر هوا برای اکچویتور را فراهم می‌کند و به این ترتیب می‌تواند زمان باز و بسته شدن شیر را کاهش دهد.

این بوستر همچنین دارای Bypass Restriction قابل تنظیم است که امکان تنظیم پاسخ سیستم و ایجاد تعادل میان سرعت عملکرد و پایداری کنترل را فراهم می‌کند.


نحوه عملکرد

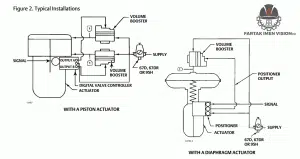

Fisher 2625 بین پوزیشنر و اکچویتور قرار می‌گیرد.

در حالت تغییر کوچک سیگنال، مسیر Bypass اجازه می‌دهد بخشی از تغییر فشار از مسیر داخلی بوستر عبور کند. این ویژگی به حفظ عملکرد نرم و کنترل‌پذیر سیستم کمک می‌کند.

هنگامی که تغییر سیگنال به اندازه کافی بزرگ باشد، بوستر مسیر عبور هوای با ظرفیت بالاتر را فعال می‌کند و حجم بیشتری از هوای Supply را به اکچویتور منتقل می‌کند.

در نتیجه، اکچویتور می‌تواند با سرعت بیشتری حرکت کند.


نقش Bypass Restriction

Bypass Restriction یکی از مهم‌ترین تنظیمات Fisher 2625 است.

با تنظیم صحیح Bypass می‌توان پاسخ Volume Booster را با شرایط واقعی شیر، اکچویتور و پوزیشنر هماهنگ کرد.

تنظیم نامناسب می‌تواند باعث شود سیستم بیش از حد کند یا بیش از حد حساس و ناپایدار شود، بنابراین Bypass باید متناسب با عملکرد واقعی Loop تنظیم شود.


Deadband در Fisher 2625

Deadband یکی از مشخصه‌های مهم عملکرد Volume Booster است و به طراحی و سایز پورت اگزاست بستگی دارد.

بر اساس مستندات Fisher، Deadband تقریبی برای برخی پیکربندی‌های پورت به صورت زیر است:



بنابراین Deadband را نباید صرفا به‌عنوان یک مکانیزم تشخیص نیاز به ورود بوستر تعریف کرد، بلکه باید آن را به‌عنوان یکی از مشخصات عملکردی بوستر در نظر گرفت که بر رفتار آن در برابر تغییرات سیگنال اثر می‌گذارد.



ویژگی‌های کلیدی

• مناسب برای افزایش سرعت Stroke اکچویتور
• ظرفیت عبور هوای بالا برای تأمین سریع‌تر اکچویتور
• Bypass Restriction قابل تنظیم
• مناسب برای استفاده همراه با پوزیشنرهای پنوماتیکی
• قابلیت استفاده با اکچویتورهای Diaphragm و Piston
• ارائه در Constructionهای مختلف متناسب با شرایط سرویس
• امکان انتخاب بدنه از آلومینیوم یا استنلس استیل، بسته به مدل و Construction
• مناسب برای کاربردهای صنعتی و فرایندی
• قابلیت استفاده در برخی کاربردهای Safety Instrumented System، مطابق الزامات و محدودیت‌های اعلام‌شده توسط سازنده



مشخصات فنی







مدل‌های Fisher 2625، 2625SST و 2625NS

Fisher این خانواده را در Constructionهای مختلف عرضه می‌کند و انتخاب مدل باید بر اساس شرایط سرویس و مشخصات پروژه انجام شود.

Fisher 2625

مدل پایه Volume Booster برای کاربردهای عمومی صنعتی و فرایندی است و برای افزایش سرعت عملکرد اکچویتور مورد استفاده قرار می‌گیرد.

Fisher 2625SST

مدل 2625SST با Construction استنلس استیل عرضه می‌شود و زمانی مورد توجه قرار می‌گیرد که متریال مقاوم‌تر بدنه برای شرایط سرویس موردنیاز باشد.

انتخاب این مدل صرفاً بر اساس «خورنده بودن محیط» نباید انجام شود و سازگاری متریال با سیال و شرایط واقعی فرایند باید بررسی شود.

Fisher 2625NS

2625NS نسخه Nuclear Service است و نباید به‌عنوان مدل اقتصادی یا نسخه عمومی 2625 معرفی شود.

این مدل برای کاربردهای Nuclear Service طراحی شده و در انتخاب آن باید الزامات مربوط به شرایط دما، تابش، متریال و تأییدیه‌های پروژه بررسی شود.


آیا Fisher 2625 دارای SIL3 است؟

Fisher 2625 می‌تواند در کاربردهای Safety Instrumented System (SIS) مورد استفاده قرار گیرد و برای کاربردهای مشخص، قابلیت استفاده تا SIL 3 دارد

سطح SIL مربوط به عملکرد Safety Instrumented Function (SIF) است و دستیابی به SIL موردنظر به کل طراحی لوپ، معماری سیستم، نرخ خرابی، Proof Test و سایر الزامات ایمنی وابسته است.

بنابراین هنگام خرید برای پروژه‌های SIS باید Certificate و Safety Manual مربوط به Construction موردنظر بررسی شود.



تجهیزات پیشنهادی برای نصب

برای عملکرد صحیح سیستم، کیفیت و ظرفیت منبع هوای ابزار دقیق اهمیت زیادی دارد.

در مستندات Fisher، استفاده از تجهیزات مناسب برای تأمین و فیلتراسیون هوای Supply توصیه شده است.

از جمله تجهیزات مرتبط می‌توان به موارد زیر اشاره کرد:

• Fisher 67D
• Fisher 67DR
• Fisher MR95H
• فیلتر با ظرفیت بالا مانند Fisher 262K

انتخاب دقیق رگلاتور و فیلتر باید بر اساس فشار، دبی، اکچویتور و شرایط نصب انجام شود.


کاربرد ها

این Volume Booster می‌تواند در سیستم‌هایی استفاده شود که به افزایش سرعت عملکرد اکچویتور نیاز دارند:

• شیرهای کنترلی با اکچویتورهای حجیم
• خطوط با نیاز به زمان Stroke کوتاه
• سیستم‌هایی که ظرفیت خروجی پوزیشنر محدودکننده سرعت است
• واحدهای فرایندی
• صنایع نفت و گاز
• پتروشیمی
• نیروگاه
• صنایع شیمیایی
• کاربردهای صنعتی با نیاز به پاسخ سریع پنوماتیکی

البته انتخاب نهایی باید بر اساس مشخصات اکچویتور، پوزیشنر، فشار Supply، زمان Stroke موردنیاز و شرایط فرایند انجام شود.



نکات مهم قبل از خرید Fisher 2625

برای انتخاب صحیح باید حداقل موارد زیر بررسی شوند:

• مدل و Construction دقیق
• 2625 یا 2625SST یا 2625NS
• نوع اکچویتور
• فشار Supply
• فشار Signal
• حجم اکچویتور
• زمان Stroke موردنیاز
• سایز و نوع اتصالات
• جنس بدنه
• شرایط محیطی
• نیاز به تأییدیه‌های Hazardous Area
• نیاز یا عدم نیاز به کاربرد SIS
• گواهی‌ها و مدارک موردنیاز پروژه



قیمت ولوم بوستر فیشر مدل 2625

با توجه به نوسانات بازار و تفاوت مدل‌ها (SST یا NS)، برای دریافت قیمت به‌روز، مشاوره فنی و موجودی با ما در ارتباط باشید:





سوالات متداول

1. Fisher 2625 چیست؟

Fisher 2625 یک Volume Booster پنوماتیکی است که برای افزایش ظرفیت جریان هوا و کاهش زمان Stroke اکچویتورهای پنوماتیکی استفاده می‌شود.

2. آیا Fisher 2625 باعث سریع‌تر شدن شیر کنترلی می‌شود؟

بله. در شرایطی که ظرفیت خروجی پوزیشنر محدودکننده سرعت حرکت اکچویتور باشد، Volume Booster می‌تواند با تأمین حجم هوای بیشتر، زمان Stroke را کاهش دهد.

3. حداکثر فشار سیگنال Fisher 2625 چقدر است؟

حداکثر فشار سیگنال ورودی در مشخصات اعلام‌شده برای این تجهیز 10.3 bar (150 psig) است.

4. Deadband Fisher 2625 چقدر است؟

بسته به سایز پورت اگزاست، Deadband تقریبی می‌تواند حدود 2%، 3.5% یا 5% باشد.

5. آیا Bypass در Fisher 2625 قابل تنظیم است؟

بله. Bypass Restriction قابل تنظیم است و برای تطبیق پاسخ بوستر با شرایط سیستم مورد استفاده قرار می‌گیرد.

6. آیا Fisher 2625 برای SIL3 مناسب است؟

این تجهیز می‌تواند در کاربردهای SIS با قابلیت استفاده تا SIL3 مورد استفاده قرار گیرد، اما SIL مربوط به کل Safety Instrumented Function است و استفاده از تجهیز باید مطابق Safety Manual، Certificate و الزامات طراحی SIF انجام شود.

7. تفاوت 2625SST و 2625NS چیست؟

2625SST دارای Construction استنلس استیل است، در حالی که 2625NS نسخه Nuclear Service است و برای کاربردهای هسته‌ای و شرایط سرویس مربوط به آن طراحی شده است.

8. آیا Fisher 2625 ضدانفجار است؟

بسته به Construction و تأییدیه تجهیز، Fisher 2625 می‌تواند دارای گواهی‌های مربوط به استفاده در مناطق خطرناک باشد. نوع دقیق گواهی و کلاس دمایی باید از روی Certificate و Nameplate همان مدل بررسی شود.

9. آیا برای Fisher 2625 استفاده از فیلتر و رگلاتور مناسب ضروری است؟

بله. کیفیت و ظرفیت مناسب هوای ابزار دقیق برای عملکرد صحیح Volume Booster اهمیت دارد و انتخاب رگلاتور و فیلتر باید متناسب با نیاز اکچویتور و شرایط سیستم انجام شود.

10. مدت زمان تحویل Fisher 2625 چقدر است؟

بسته به موجودی انبار و شرایط پروژه، Fisher 2625 در سریع‌ترین زمان ممکن به مشتری تحویل داده می‌شود.

11. آیا Fisher 2625 دارای گارانتی است؟

بله، Fisher 2625 ارائه شده توسط فرتاک ایمن ویژن با گارانتی رسمی و معتبر عرضه می‌شود.

12. آیا قبل از ارسال، تست کیفیت روی دستگاه انجام می‌شود؟

بله، قبل از ارسال از نظر عملکرد و کیفیت توسط کارشناسان فنی بررسی و تست می‌شوند.

13. چگونه می‌توان این دستگاه را تهیه کرد؟

برای خرید، ثبت سفارش، دریافت مشاوره تخصصی و اطلاع از قیمت روز، می‌توانید با شماره 02191094546 تماس بگیرید.
