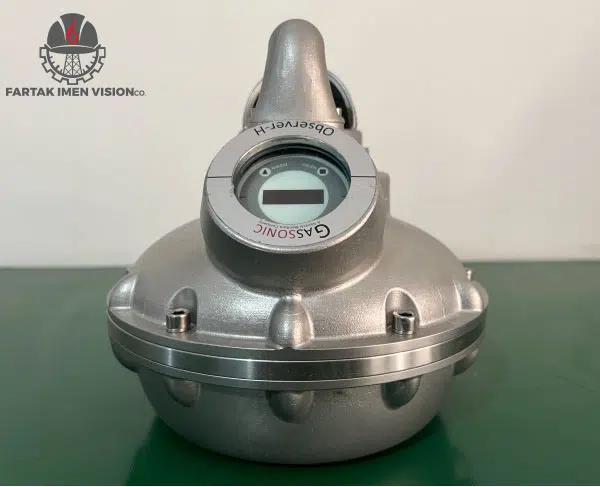

دتکتور گاز گسونیک مدل H یک دتکتور نشتی گاز اولتراسونیک (Ultrasonic Gas Leak Detector) است که برای تشخیص سریع نشتی گازهای تحت فشار در محیطهای صنعتی طراحی شده است.
این تجهیز برخلاف دتکتورهای گاز معمولی که غلظت گاز را در محل سنسور اندازهگیری میکنند، با تشخیص صدای آکوستیک ایجادشده در اثر نشت گاز تحت فشار، وقوع نشتی را شناسایی میکند.
به همین دلیل، Observer-H میتواند در محیطهایی که استفاده از روشهای متداول تشخیص گاز به دلیل تهویه، جریان هوا یا جهت حرکت گاز دشوار است، راهکار مناسبی برای تشخیص نشتی باشد.
مشخصات فنی
| مشخصه | مشخصات |
|---|---|
| نوع تجهیز | Ultrasonic / Acoustic Gas Leak Detector |
| محدوده فرکانسی | 25–70 kHz |
| Dynamic Range | 58–104 dB |
| زمان پاسخ | کمتر از 1 ثانیه |
| ولتاژ تغذیه | 15–36 VDC |
| حداکثر جریان مصرفی | 250 mA |
| خروجی آنالوگ | 4–20 mA |
| ارتباط سریال | RS-485 / Modbus RTU |
| HART | HART 6، بسته به Configuration |
| بدنه | Stainless Steel AISI 316L |
| درجه حفاظت | IP66 / Type 4X |
| دمای کاری | -40°C تا +60°C |
| رطوبت کاری | 10–95% RH |
| وزن | حدود 7.5 kg |
| ابعاد | 203 × 203 × 201 mm |
| ورودی کابل | M20 × 1.5؛ آداپتور 3/4″ NPT بهصورت اختیاری |
| تست آکوستیک | Senssonic™ |
| جنس بدنه | Stainless Steel AISI 316L |
| تأییدیهها | FM، CSA، ATEX، IECEx |
| Functional Safety | مناسب SIL 3 برای برخی Configurationها، طبق مستندات Functional Safety |
| نرخ نشتی مرجع | 0.1 kg/s |
نحوه عملکرد
هنگامی که گاز از یک خط لوله، شیر، فلنج، اتصال یا تجهیز تحت فشار نشت میکند، جریان گاز باعث ایجاد امواج صوتی در محدوده اولتراسونیک میشود.
Gassonic Observer-H این امواج را توسط میکروفون خود دریافت کرده و سیگنال آکوستیک را پردازش میکند.
بنابراین این تجهیز برای تشخیص وقوع نشتی طراحی شده است و مانند دتکتورهای Point Gas، منتظر رسیدن گاز به عنصر حسگر و افزایش غلظت در یک نقطه مشخص نیست.
ویژگیهای کلیدی
1) تشخیص سریع نشتی
Observer-H برای تشخیص سریع نشتیهای گاز تحت فشار طراحی شده است و زمان پاسخ آن در Datasheet رسمی کمتر از 1 ثانیه اعلام شده است.
2) Senssonic™ Acoustic Self-Test
یکی از قابلیتهای مهم Observer-H، سیستم Senssonic™ Acoustic Self-Test است.
این قابلیت برای بررسی خودکار عملکرد آکوستیک دتکتور استفاده میشود و در مستندات Functional Safety نیز برای Observer-H، تست آکوستیک دورهای و تستهای تشخیصی تجهیز ذکر شده است.
3) ارتباط Modbus
Observer-H از RS-485 / Modbus RTU پشتیبانی میکند و امکان ارتباط چندین تجهیز در یک شبکه را فراهم میسازد.
Datasheet امکان اتصال تا 247 دستگاه با استفاده از Repeaters را ذکر میکند.
محدوده تشخیص Gassonic Observer-H
یکی از نکات مهم هنگام انتخاب Observer-H، توجه به این موضوع است که محدوده تشخیص یک عدد ثابت نیست.
محدوده پوشش به سطح نویز آکوستیک محیط و نرخ نشتی بستگی دارد.
برای نرخ نشتی 0.1 kg/s، Datasheet رسمی محدودههای زیر را اعلام میکند:
| شرایط نویز محیط | محدوده تشخیص |
|---|---|
| Very Low Noise، کمتر از 58 dB | 13 تا 20 متر |
| Low Noise، کمتر از 68 dB | 9 تا 12 متر |
| High Noise، کمتر از 78 dB | 5 تا 8 متر |
این مقادیر برای نشتی مرجع با نرخ 0.1 kg/s ارائه شدهاند.
بنابراین عبارت پوشش 20 متر به تنهایی میتواند گمراهکننده باشد. برای طراحی سیستم Fire & Gas باید Noise Survey، نرخ نشتی، محل نصب و شرایط واقعی سایت بررسی شود.
مزایا
- تشخیص سریع نشتی
- عدم نیاز به تماس مستقیم گاز با عنصر حسگر
- کاهش وابستگی تشخیص به جهت حرکت ابر گازی
- مناسب برای برخی محیطهای دارای جریان هوا و تهویه
- امکان تشخیص نشتی در فاصلهای از محل نصب دتکتور
کاربردها
- صنایع نفت و گاز
- پالایشگاهها
- پتروشیمی
- واحدهای فرایندی
- خطوط انتقال گاز
- ایستگاههای کمپرسور
- تأسیسات صنعتی
- محیطهای دارای تجهیزات و خطوط گاز تحت فشار
- سیستمهای Fire & Gas
Observer-H برای چه نوع نشتی مناسب است؟
Observer-H برای تشخیص نشتی گاز تحت فشار طراحی شده است.
بنابراین هنگام انتخاب آن باید به شرایط منبع نشتی توجه شود.
برای مثال:
- فشار سیستم
- نرخ احتمالی نشتی
- نوع گاز
- محلهای محتمل نشت
- سطح نویز محیط
- فاصله تا نقاط نصب
همگی در طراحی سیستم تشخیص نشتی اهمیت دارند.
لوازم جانبی
- واحد تست و کالیبراسیون پرتابل
- Wind Screen
- Sun Shield
- Mounting Bracket
- آداپتور M20 به 3/4″ NPT
نکات مهم نصب
نصب دتکتور اولتراسونیک فقط بر اساس شعاع اسمی پوشش نباید انجام شود.
قبل از تعیین محل نصب باید موارد زیر بررسی شوند:
- سطح نویز آکوستیک محیط
- محلهای احتمالی نشتی
- فشار خطوط و تجهیزات
- نرخ احتمالی نشتی
- موانع فیزیکی
- ارتفاع و جهت نصب
- تهویه و جریان هوا
- تجهیزات مولد نویز
- محدوده پوشش موردنیاز
- فلسفه Fire & Gas پروژه
در محیطهای پرنویز، محدوده تشخیص Observer-H کاهش پیدا میکند؛، بنابراین Noise Survey میتواند بخش مهمی از طراحی سیستم باشد.
تفاوت Gassonic Observer-H با دتکتور Point Gas
| ویژگی | Observer-H | Point Gas Detector |
|---|---|---|
| روش تشخیص | آکوستیک / اولتراسونیک | اندازهگیری غلظت گاز |
| نیاز به تماس گاز با سنسور | ندارد | دارد |
| وابستگی به مسیر حرکت گاز | بسیار کمتر | بیشتر |
| اثر تهویه و باد | کمتر | میتواند قابلتوجه باشد |
| تشخیص نشتی تحت فشار | بسیار مناسب | بسته به فناوری |
| اندازهگیری غلظت گاز | خیر | بله، بسته به نوع سنسور |
| کاربرد اصلی | تشخیص سریع Leak | تشخیص Concentration |
این دو فناوری الزاما جایگزین کامل یکدیگر نیستند و در طراحی Fire & Gas میتوانند در کنار یکدیگر استفاده شوند.
قیمت دتکتور گاز گسونیک مدل H
برای استعلام قیمت و بررسی فنی Gassonic Observer-H، بهتر است همراه درخواست خرید، Part Number، نوع خروجی، پروتکل ارتباطی، نوع Connection و تأییدیه موردنیاز پروژه اعلام شود تا Configuration صحیح تجهیز انتخاب شود.
سوالات متداول
1. چه گازهایی را میتوان با Gassonic Observer H شناسایی کرد؟
این دتکتور برای شناسایی گازهای اشتعالزا و سمی طراحی شده است.
2. آیا این دتکتور برای فضای باز مناسب است؟
بله، با توجه به فناوری فراصوت، این دستگاه در فضای باز و شرایط محیطی مختلف عملکرد بسیار دقیقی دارد.
3. چگونه دقت دتکتور گسونیک در مقایسه با مدلهای دیگر است؟
Gassonic Observer H به دلیل حذف سیگنالهای کاذب و توانایی پوشش فضای وسیع، یکی از دقیقترین دتکتورهای گاز فراصوت است.
4. مدت زمان تحویل دتکتور Gassonic Observer H چقدر است؟
بسته به موجودی انبار و شرایط پروژه، دتکتور Gassonic Observer H در سریعترین زمان ممکن به مشتری تحویل داده میشود.
5. آیا دتکتور Gassonic Observer H دارای گارانتی است؟
بله، دتکتور Gassonic Observer H ارائه شده توسط فرتاک ایمن ویژن با گارانتی رسمی و معتبر عرضه میشود.
6. آیا قبل از ارسال، تست کیفیت روی دستگاه انجام میشود؟
بله، قبل از ارسال از نظر عملکرد و کیفیت توسط کارشناسان فنی بررسی و تست میشوند.
7. چگونه میتوان این دستگاه را تهیه کرد؟
برای خرید، ثبت سفارش، دریافت مشاوره تخصصی و اطلاع از قیمت روز، میتوانید با شماره 02191094546 تماس بگیرید.
چرا از ما بخرید؟
فراتر از تأمین کالا؛ همراهی فنی از انتخاب تا تحویل
حضور در AVL/ACL
سابقه حضور در فهرست تامین کنندگان نفت و ساخت تجهیزات
15 سال تجربه
بیش از 15 سال تجربه در تأمین، تولید و خدمات فنی و مهندسی
واحد تولید
امکان ساخت و سفارشیسازی متناسب با نیاز پروژه
مهندسی پیش از سفارش
بررسی فنی درخواست، سایزینگ و ارائه پیشنهاد فنی
مهندسی پس از سفارش
کنترل فنی، بررسی مدارک و تهیه مستندات مهندسی مانند WPS
کالیبراسیون
ارائه خدمات کالیبراسیون با قابلیت اخذ گواهی 17025
پاسخگویی سریع
ارائه سریع پیشنهادهای فنی و مالی برای پروژههای زمانحساس
