دتکتور شعله ضد انفجار چیست و چرا X3301 دترونیکس خطای نزدیک صفر دارد؟
دتکتور شعله ضدانفجار (Flame Detector) آتش را بر اساس امواج نوری شناسایی میکند و قبل از گسترش حریق هشدار میدهد.

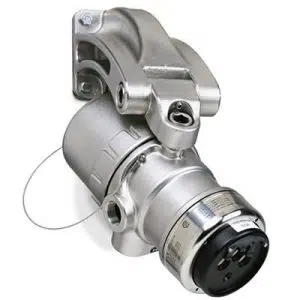

Det-Tronics X3301 با فناوری Multispectrum IR (سه سنسور مادونقرمز مستقل) و پردازندهی 32-بیتی داخلی برای اجرای الگوریتم حذف نویز، یکی از قابلاعتمادترین گزینهها برای محیطهای حساس مثل نفت، گاز، پتروشیمی، انبارهای سوخت و سایتهای پرریسک است.
ویژگی فنی
| پارامتر | مقدار |
|---|---|
| برد تشخیص (On-Axis) برای n-Heptane | تا 81 متر (265 فوت) با گواهی شخص ثالث |
| زمان پاسخ برای شعلهی n-Heptane به ابعاد 0.3×0.3 متر | حداقل 3 ثانیه |
| فاصلهی زمانی خودتست نوری (Optical Integrity – oi®) | هر 60 ثانیه، بهصورت کاملا خودکار |
| خروجیهای استاندارد | رلههای Fire Alarm، Auxiliary و Fault + پروتکل RS-485 Modbus |
| خروجیهای اختیاری | 0-20mA ایزوله، HART، Pulse، یا Eagle Quantum Premier (EQP) |
| محدودهی دمای کاری (کلاس T5) | منفی 50 تا مثبت 75 درجه سانتیگراد |
| محدودهی دمای کاری (کلاس T4) | منفی 55 تا مثبت 125 درجه سانتیگراد |
| گواهی ایمنی عملکردی | SIL 2 Capable |
| ابعاد بدنه | قطر 12 اینچ × طول 7 اینچ |
| گواهیهای ضدانفجار | Class I, Div 1, Groups B,C&D (T4A) — Class I, Div 2, Groups A,B,C&D (T3C) — Class II, Div 2, Groups F&G (T3C) |
| گواهی دریایی | Coast Guard Approval No. 161.002/49/0، DNV Type Approval |
| ولتاژ تغذیه | 20 تا 30 ولت DC (ریپل حداکثر 2 ولت پیکتاپیک) |
| ظرفیت کنتاکت رله | 5 آمپر در 30 ولت DC |
کاربردها
- هانگارهای هواپیما
- سکوها و کشتیهای تولید نفت و گاز آفشور
- پالایشگاهها
- تأسیسات تولید
- رمپهای بارگیری
- ایستگاههای کمپرسور
- محفظهی توربینها
- سیستمهای آبپاش فرودگاه
- کابینهای رنگپاشی خودرو
- تأسیسات LNG/LPG
- واحدهای تفکیک گاز
- انبارها
دتکتور شعله ضد انفجار چطور کار میکند؟
| مرحله | عملکرد |
|---|---|
| 1 | دریافت امواج مادون قرمز در 3 باند مستقل توسط سه سنسور IR |
| 2 | تحلیل همزمان دادهها توسط پردازندهی 32-بیتی و حذف منابع خطا |
| 3 | تشخیص الگوی واقعی شعله بر اساس الگوریتم ثبتشدهی سازنده |
| 4 | اعلام آلارم در کمتر از 3 ثانیه برای شعلههای استاندارد آزمایششده |
راهنمای نصب
طبق دستورالعمل رسمی نصب Det-Tronics:
- دتکتور باید حداقل با زاویهی 10 درجه رو به پایین نصب شود (بازهی توصیهشده 10 تا 20 درجه رو به پایین)
- زاویهی دید باید مستقیم به ناحیهی پرخطر باشد، نه رو به زمین یا منابع نوری متغیر
- دور از موانع متحرک مثل جرثقیل، لولهها و تجهیزات متغیر نصب شود
- فاصله باید متناسب با برد واقعی دستگاه (حداکثر 81 متر برای n-Heptane) تنظیم شود
اشتباه رایج: نصب دستگاه رو به گیت خروجی یا پنجره، که ریسک خطای تشخیص را افزایش میدهد.
ویژگیها و مزایای دتکتور شعله دترونیکس X3301
| ویژگی | فایده واقعی برای شما |
|---|---|
| تشخیص Multispectrum IR (3 سنسور مستقل) | حذف هشدار کاذب و افزایش دقت |
| خودتست نوری (oi®) هر 60 ثانیه | کاهش نیاز به چک دستی با لامپ تست خارجی و افزایش ایمنی |
| ضدانفجار (Class I Div 1/2, Zone) | مناسب مناطق پرخطر طبق چند استاندارد بینالمللی |
| گواهی SIL 2 Capable | قابل استفاده در حلقههای ایمنی (Safety Instrumented System) |
| برد تشخیص تا 81 متر | پوشش مساحت بیشتر با تعداد دتکتور کمتر |
| پردازنده 32-بیتی داخلی | پردازش سریعتر و الگوریتم حذف نویز پیشرفتهتر |

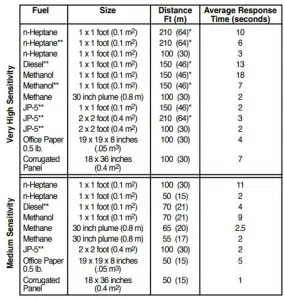

جدول ویژگی های پاسخگویی
نکات مهم قبل از خرید
پیش از خرید، این نکات را بررسی کنید:
- برد واقعی موردنیاز پروژه را با 81 متر (حداکثر گواهیشده برای n-Heptane) مقایسه کنید برای سوختهای دیگر یا فاصلههای بیشتر، نیاز به بررسی جدول کامل حساسیت در دستورالعمل رسمی است.
- نوع خروجی موردنیاز پروژه را مشخص کنید اگر HART یا 0-20mA لازم دارید، حتماً هنگام سفارش این گزینه را اعلام کنید چون استاندارد نیست.
- کلاس دمایی پروژه (T4 یا T5) را با شرایط واقعی سایت تطبیق دهید تفاوت این دو کلاس در محدودهی دمای مجاز قابل توجه است (75- در مقابل 125- درجه بالا).
مقایسه مدل های موجود دتکتور شعله IR3
| معیار مقایسه | Det-Tronics X3301 | Honeywell FSL100 |
|---|---|---|
| نوع تکنولوژی | IR3 (سه باند مادون قرمز) | UV ،UV/IR ،IR3 (مدلهای مختلف) |
| هدف طراحی | حذف کامل آلارم کاذب و تشخیص فوق دقیق Flame | تشخیص سریع شعله در محیطهای صنعتی و نیمه صنعتی |
| دقت و خطای کاذب | بسیار نزدیک به صفر به لطف IR3 + الگوریتم حذف نویز | بسیار کم با تکنولوژی فیلترینگ نور و Combustion analysis |
| کاربرد اصلی | نفت، گاز، پتروشیمی، محیطهای فوق پرریسک | صنایع نفت و گاز، انبارها، موتورخانهها، توربین، سایتهای صنعتی |
| مناسب Zone خطر | بله (Explosion Proof) | بله (ATEX Zone 2/22، FM3260) |
| قابلیت Self-Test | هر 60 ثانیه بهصورت خودکار | تست دستی و اتوماتیک با لامپ تست FSL100-TL/TLX |
| خروجیها | آنالوگ، رله، RS485 Modbus، HART | 4-20mA، رله، Modbus |
| زاویه دید | مدل IR3 معمولاً زاویه گسترده دارد | 120 درجه |
| سرعت پاسخ | بسیار سریع (طراحیشده برای محیط بدون خطا) | تشخیص در چند میلیثانیه |
| مقاومت محیطی | IP66 / بدنه استنلس استیل / مقاوم در شرایط سخت | بدنه فلزی مقاوم / مناسب شرایط سخت صنعتی |
| مدلهای متنوع | یک مدل تخصصی IR3 (X3301) | 6 مدل: UV, UV-W, UVIR, UVIR-W, IR3, IR3-W |
| امکان ثبت و لاگ رویداد | دارد | نظارت و گزارش سلامت دستگاه |
| مناسب محیط پرنویز نوری؟ | بسیار عالی، حذف کامل نویز IR (جوشکاری، خورشید، مشعل) | بسیار خوب، فیلتر نور خورشید و منابع حرارتی غیرآتش |
| مزیت رقابتی کلیدی | کمترین خطای ممکن، مناسب پروژههای Zero Fault | مدلهای متنوع و پوشش کاربردی بالا با زاویه دید گسترده |
| نصب و راهاندازی | نیاز به نصب دقیق (بهخصوص زاویه دید و جلوگیری از تداخل IR) | طراحی ساده و نصب سریع |
| مناسب کجاها نیست؟ | پروژههایی که به طیف UV نیاز دارند | پروژههایی که فقط به IR3 با خطای صفر مطلق نیاز دارند |
| جمعبندی یکخطی | بهترین انتخاب اگر آلارم اشتباه = توقف خط و ضرر سنگین | بهترین انتخاب اگر تنوع مدل، زاویه پوشش و انعطاف اهمیت دارد |
قیمت دتکتور شعله ضد انفجار
قیمتها بسته به کد سفارش (نوع خروجی، حساسیت، گواهی موردنیاز پروژه) متفاوت است و بهروز اعلام میشود.
برای مشاوره فنی، انتخاب درست کد سفارش و دریافت قیمت لحظهای با کارشناسان فنی ما در تماس باشید تا برد پوشش، زاویه نصب و تعداد موردنیاز پروژه را با هم بررسی کنیم.
سوالات متداول
1. دتکتور ضد انفجار شعله چیست؟
دتکتور ضد انفجار شعله دستگاهی است که برای شناسایی شعله آتش و اعلام هشدار در محیطهای خطرناک طراحی شده است. این دستگاه به اشعههای خاصی که توسط آتش تولید میشود، حساسیت دارد.
2. چه مزیتی در دتکتور شعله IR3 مدل X3301 وجود دارد؟
دتکتور شعله دترونیکس X3301 به دلیل حساسیت به سه طیف مختلف نور مادون قرمز و کمترین نرخ خطا، یکی از پیشرفتهترین گزینهها برای شناسایی شعله در محیطهای صنعتی است.
3. خطای دستگاه چقدر است؟
بسیار پایین است، بهلطف تحلیل 3 طیف IR و حذف نویز محیطی.
4. این دتکتور مناسب چه شرایط آبوهوایی است؟
دتکتور شعله X3301 به دلیل مقاومت بالا و استاندارد IP66، برای شرایط آبوهوایی گرم و محیطهای صنعتی سخت مناسب است.
5. آیا دتکتور شعله X3301 قابلیت عیبیابی خودکار دارد؟
بله، این دتکتور هر 60 ثانیه یکبار بهصورت خودکار ایمنی و عملکرد سیستم را بررسی میکند.
6. مدت زمان تحویل X3301 چقدر است؟
بسته به موجودی انبار و شرایط پروژه، X3301 در سریعترین زمان ممکن به مشتری تحویل داده میشود.
7. آیا X3301 دارای گارانتی است؟
بله، X3301 ارائه شده توسط فرتاک ایمن ویژن با گارانتی رسمی و معتبر عرضه میشود.
8. آیا قبل از ارسال، تست کیفیت روی دستگاه انجام میشود؟
بله، قبل از ارسال از نظر عملکرد و کیفیت توسط کارشناسان فنی بررسی و تست میشوند.
9. چگونه میتوان این دستگاه را تهیه کرد؟
برای خرید، ثبت سفارش، دریافت مشاوره تخصصی و اطلاع از قیمت روز، میتوانید با شماره 02191094546 تماس بگیرید.
چرا از ما بخرید؟
فراتر از تأمین کالا؛ همراهی فنی از انتخاب تا تحویل
حضور در AVL/ACL
سابقه حضور در فهرست تامین کنندگان نفت و ساخت تجهیزات
15 سال تجربه
بیش از 15 سال تجربه در تأمین، تولید و خدمات فنی و مهندسی
واحد تولید
امکان ساخت و سفارشیسازی متناسب با نیاز پروژه
مهندسی پیش از سفارش
بررسی فنی درخواست، سایزینگ و ارائه پیشنهاد فنی
مهندسی پس از سفارش
کنترل فنی، بررسی مدارک و تهیه مستندات مهندسی مانند WPS
کالیبراسیون
ارائه خدمات کالیبراسیون با قابلیت اخذ گواهی 17025
پاسخگویی سریع
ارائه سریع پیشنهادهای فنی و مالی برای پروژههای زمانحساس
افشین محمدی –
این دتکتور می تونه توی محیط های پر گرد و غبار کار کنه؟
فرتاک ایمن –
بله، دتکتور شعله IR3 دترونیکس مدل X3301 برای محیطهای صنعتی با گرد و غبار و بخار طراحی شده است و دارای فیلترهای حساسیت بالا است.
