در صورت کاهش یا قطع جریان در هر سیستم صنعتی، ممکن است پمپها بسوزند یا سیستم خنککننده از کار بیفتد.
به همین دلیل، استفاده از فلو سوئیچها (Flow Switch) برای تشخیص سریع این شرایط ضروری است.
یکی از شناختهشدهترین محصولات در این زمینه، سوئیچ جریان Honeywell WFS8000 Series است.
این مدل با طراحی مقاوم، عملکرد دقیق و عمر طولانی، یکی از گزینههای اصلی در کنترل و ایمنی سیستمهای آب و مایعات صنعتی غیرخورنده محسوب میشود.
نحوه عملکرد فلو سوئیچ Honeywell WFS8000
این سوئیچ جریان بر اساس مکانیزم پره مکانیکی (Paddle) و سوئیچ مغناطیسی SPDT (Single Pole Double Throw) کار میکند.
وقتی دبی سیال از مقدار تنظیمشده (Set Point) بیشتر شود، پره خم شده و وضعیت مدار تغییر میکند:
- افزایش جریان: مدار 1–2 بسته، مدار 1–3 باز میشود.
- کاهش جریان: برعکس همین حالت رخ میدهد.
این تغییر وضعیت برای کنترل پمپ، فعالسازی آلارم یا ارسال سیگنال به سیستم کنترل مرکزی کاربرد دارد.
نکته: طراحی دقیق فلو سوئیچ WFS8000 باعث مقاومت آن در برابر Water Hammer (ضربه ناگهانی جریان) و تشخیص سریع تغییرات جزئی میشود، اگر در پاییندست سیستم یک شیر یا تجهیز با بستهشدن سریع (Rapid Close-off Valve) نصب شده باشد، باید تدابیر حفاظتی اضافی در نظر گرفته شود، چون در چنین حالتی ریسک ضربهی آبی افزایش مییابد و مقاومت استاندارد دستگاه ممکن است کافی نباشد.
اجزای اصلی سوئیچ جریان WFS8000
| جزء | توضیحات |
|---|---|
| پره (Paddle) | از جنس استنلس استیل مقاوم در برابر خوردگی، حرکت متناسب با سرعت جریان و نقش اصلی در عملکرد مکانیکی سوئیچ |
| سوئیچ داخلی (SPDT Contact) | با عمر بیش از ۱ میلیون سیکل کاری برای عملکرد طولانیمدت. |
| Bellows System | انتقالدهنده نیروی مکانیکی از پره به سوئیچ با عمر مفید ۵۰۰٬۰۰۰ سیکل. |
| بدنه (Housing) | با کلاس حفاظتی IP54، قابل نصب در محیطهای بیرونی (در صورت استفاده از Rain Shelter). |
| ترمینالهای الکتریکی | مقاوم در برابر شوک ولتاژی تا 1500V/min و دارای مقاومت عایقی بالای 100 MΩ. |
مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| مدلها | WFS-8001-H / WFS-8002-H |
| حداکثر فشار کاری | 1 MPa (برای 8001-H) و 2 MPa (برای 8002-H) |
| فشار قابل تحمل | 1.75 MPa و 3.2 MPa |
| دمای سیال | -20 تا +110°C |
| دمای کاری محیط | -20 تا +60°C |
| حداکثر سرعت جریان | 3 m/s |
| عمر مکانیکی سوئیچ | بیش از 1,000,000 سیکل |
| عمر Bellows | 500,000 سیکل |
| کلاس حفاظتی | IP54 |
| جنس پره | Stainless Steel |
مشخصات الکتریکی سوئیچ جریان
| نوع مدار | ولتاژ | جریان بار مقاومتی | جریان لحظهای |
|---|---|---|---|
| AC 125V | 5A | 44A | 5A |
| AC 250V | 2.5A | 22A | 2.5A |
| DC 115V | 0.3A | — | — |
| DC 230V | 0.15A | — | — |
این فلو سوئیچ صنعتی میتواند بهطور مستقیم به مدار فرمان یا پمپها متصل شود و نیازی به مدار واسط ندارد.
نکات نصب فلو سوئیچ Honeywell WFS8000
برای نصب صحیح و عملکرد دقیق این سوئیچ جریان، موارد زیر را رعایت کنید:
- در دو سمت محل نصب، لوله باید حداقل 5 برابر قطر لوله (5D) مسیر مستقیم داشته باشد.
- نصب میتواند افقی یا عمودی باشد، اما جهت پره باید مطابق با جریان باشد.
- در سیستمهایی که خطر ضربه آبی (Water Hammer) وجود دارد، از Flow Limiting Valve استفاده کنید.
- نصب در فضای باز مجاز است، اما بهتر است از پوشش ضدباران (Rain Shelter) استفاده شود.
کاربرد
- سیستمهای HVAC (چیلر، بویلر، کولینگتاور)
- پمپهای صنعتی و خطوط انتقال آب
- مدارهای خنککاری ژنراتورها و ماشینآلات
- سیستمهای ایمنی فرآیندی
- سیستمهای آتشنشانی و اسپری آب
مزایا
- طراحی مقاوم در برابر ضربه و خوردگی
- عمر طولانی و دقت بالا
- تنظیم آسان نقطه عملکرد (Set Point)
- مناسب برای مایعات غیرخورنده به مس
- نصب آسان و نیاز به نگهداری پایین
مقایسه مدل های موجود فلو سوئیچ
| ویژگی | V4 | WFS8000 |
|---|---|---|
| نوع | ضد انفجار (Explosion-proof) | صنعتی |
| مکانیزم عملکرد | پره/پدال + میکروسوئیچ | پره مکانیکی (Paddle) + SPDT |
| نوع سیال | آب، هوا، روغن هیدرولیک و برخی دیگر | مایعات غیرخورنده به مس |
| جنس بدنه / پره | استیل ضدزنگ | پره: استنلس استیل، بدنه IP54 |
| نصب | آسان، NPT/BSP | افقی یا عمودی، نیاز به مسیر مستقیم 5D |
| گواهینامه / استاندارد | ATEX, IECEx, NEMA 4 | مقاوم در برابر Water Hammer، کلاس حفاظتی IP54 |
| کاربردها | HVAC، پمپها، هیدرولیک، نفت و گاز، صنایع شیمیایی و غذایی | HVAC، پمپها، خنککاری ژنراتورها، سیستمهای ایمنی فرآیندی، آتشنشانی |
| قابلیت تنظیم | بله، حساسیت و Set Point | تنظیم Set Point |

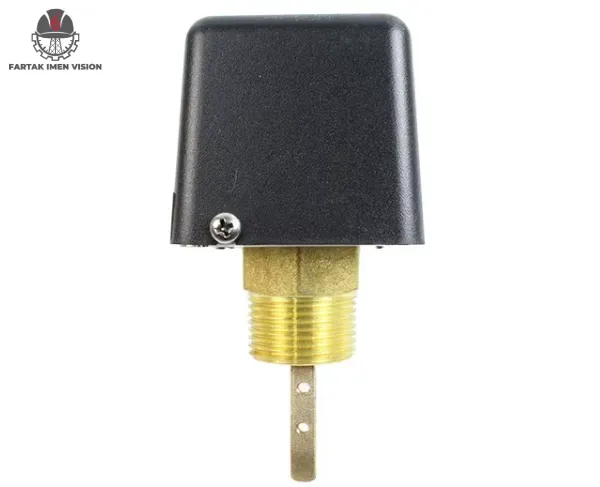

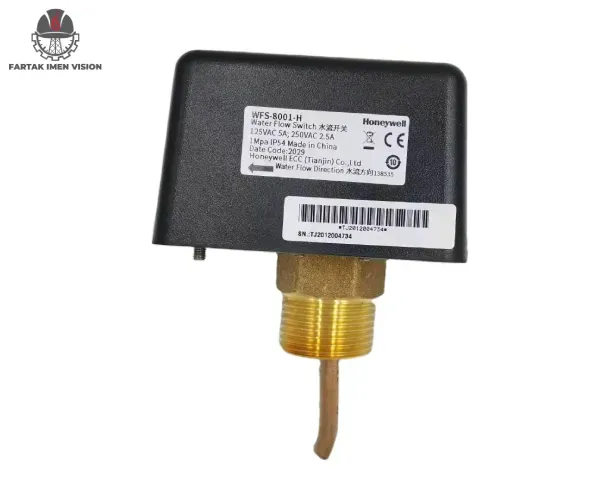

فلو سوئیچ هانیول WFS8000
برای انتخاب دقیقترین فلو سوئیچ یا سوئیچ جریان صنعتی متناسب با نوع سیال و فشار کاری، میتوانید با کارشناسان فرتاک ایمن ویژن تماس بگیرید تا راهنمایی تخصصی دریافت کنید.
سوالات متداول
1. فلو سوئیچ چیست و چه کاربردی دارد؟
فلو سوئیچ یا سوئیچ جریان ابزاری است که برای تشخیص وجود یا عدم وجود جریان سیال در لولهها استفاده میشود. این وسیله در سیستمهای صنعتی، تهویه، پمپها و تجهیزات خنککننده کاربرد فراوانی دارد.
2. فلو سوئیچ چگونه کار میکند؟
عملکرد فلو سوئیچ بهگونهای است که با عبور جریان سیال از لوله، مکانیزم داخلی آن فعال شده و سیگنال قطع یا وصل را به سیستم کنترلی ارسال میکند.
3. تفاوت فلو سوئیچ مکانیکی و الکترونیکی چیست؟
فلو سوئیچهای مکانیکی با استفاده از پره یا شناور عمل میکنند، در حالیکه مدلهای الکترونیکی از سنسورهای حرارتی یا مغناطیسی برای تشخیص جریان بهره میبرند.
4. در انتخاب فلو سوئیچ به چه نکاتی باید توجه کرد؟
جنس بدنه، نوع سیال (مایع یا گاز)، فشار و دمای کاری، سایز لوله و نوع اتصال از مهمترین عوامل در انتخاب فلو سوئیچ مناسب هستند.
5. چطور میتوانم از قیمت و مشخصات دقیق فلو سوئیچ مورد نظر مطلع شوم؟
برای استعلام قیمت، دریافت دیتاشیت و مشاوره خرید سوئیچ جریان مناسب، با کارشناسان فرتاک ایمن ویژن تماس بگیرید: 88800705-88800719.
6. مدت زمان تحویل فلو سوئیچ چقدر است؟
بسته به موجودی انبار و شرایط پروژه، فلو سوئیچ در سریعترین زمان ممکن به مشتری تحویل داده میشود.
7. آیا فلو سوئیچ دارای گارانتی است؟
بله، فلو سوئیچ ارائه شده توسط فرتاک ایمن ویژن با گارانتی رسمی و معتبر عرضه میشود.
8. آیا قبل از ارسال، تست کیفیت روی دستگاه انجام میشود؟
بله، قبل از ارسال از نظر عملکرد و کیفیت توسط کارشناسان فنی بررسی و تست میشوند.
