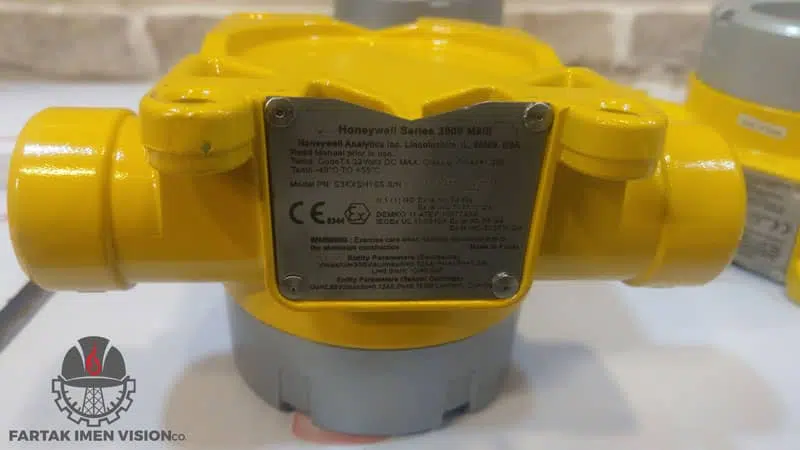

دتکتور گاز هانیول مدل MkII and III 3000

Honeywell Gas Detector Module MkII and III 3000

برند: Honeywell

  • دتکتور گاز هانیول مدل Honeywell Gas Detector 3000 MkII and MkIII از طریق LCD، اطلاعات مربوط به نوع گاز و غلظت گاز را در اختیار شما قرار می‌دهد و در صورت فعال شدن به صورت مغناطیسی، امکان عملیات کالیبراسیون یک نفره را فراهم می کند.
  • رابط سنسور به فرستنده از نظر ذاتی ایمن است (IS) که اجازه می دهد، بدون نیاز به قطع برق دتکتور، تبادل گرما داشته باشد.
  • سنسورهای پلاگین جایگزین از قبل کالیبره شده عرضه می شوند.
  • یک کیت نصب سنسور از راه دور اجازه می دهد تا سنسور تا 15 متر از محفظه فرستنده‌ی ضد انفجار سوار شود.
  • خروجی از فرستنده یک (سینک) استاندارد 2 سیم mA4-20 است که برای اتصال به طیف وسیعی از Honeywell Analytics یا تجهیزات کنترل  PLC مناسب است.
  •  دارای همه ی متعلقات ضروری برای نصب آسان و بی دردسر است.
  • دتکتور گاز هانیول Honeywell Gas Detector 3000 MkII and MkIII می تواند با استفاده از integral Lug  بر روی دیوار نصب شده یا با استفاده از آپشن کیت نصب بر روی لوله ( optional pipe mounting kit) روی لوله های افقی یا عمودی نصب شود.
  • اتصال الکتریکی این دستگاه با استفاده از کابل های ورودی 2 x M20، ( ATEX/IECEx version) و یا اتصالات الکتریکی 2×3/4”NPT ، (UL/c-UL versions) صورت می گیرد.
  • یک پلاگ مخصوص بستن ورودی های بلااستفاده نیز به Seal  تعبیه شده است.
  • یک درپوش weather proof نیز برای استفاده از دتکتور در شرایط سخت موجود است.
  • شرکت فرتاک ایمن ویژن تأمین کننده دتکتور گاز هانیول 3000 MkII and MkIII می باشد.

Honeywell Gas Detector Module MkII and III 3000

برند: Honeywell

  • دتکتور گاز هانیول مدل Honeywell Gas Detector 3000 MkII and MkIII از طریق LCD، اطلاعات مربوط به نوع گاز و غلظت گاز را در اختیار شما قرار می‌دهد و در صورت فعال شدن به صورت مغناطیسی، امکان عملیات کالیبراسیون یک نفره را فراهم می کند.
  • رابط سنسور به فرستنده از نظر ذاتی ایمن است (IS) که اجازه می دهد، بدون نیاز به قطع برق دتکتور، تبادل گرما داشته باشد.
  • سنسورهای پلاگین جایگزین از قبل کالیبره شده عرضه می شوند.
  • یک کیت نصب سنسور از راه دور اجازه می دهد تا سنسور تا 15 متر از محفظه فرستنده‌ی ضد انفجار سوار شود.
  • خروجی از فرستنده یک (سینک) استاندارد 2 سیم mA4-20 است که برای اتصال به طیف وسیعی از Honeywell Analytics یا تجهیزات کنترل  PLC مناسب است.
  •  دارای همه ی متعلقات ضروری برای نصب آسان و بی دردسر است.
  • دتکتور گاز هانیول Honeywell Gas Detector 3000 MkII and MkIII می تواند با استفاده از integral Lug  بر روی دیوار نصب شده یا با استفاده از آپشن کیت نصب بر روی لوله ( optional pipe mounting kit) روی لوله های افقی یا عمودی نصب شود.
  • اتصال الکتریکی این دستگاه با استفاده از کابل های ورودی 2 x M20، ( ATEX/IECEx version) و یا اتصالات الکتریکی 2×3/4”NPT ، (UL/c-UL versions) صورت می گیرد.
  • یک پلاگ مخصوص بستن ورودی های بلااستفاده نیز به Seal  تعبیه شده است.
  • یک درپوش weather proof نیز برای استفاده از دتکتور در شرایط سخت موجود است.
  • شرکت فرتاک ایمن ویژن تأمین کننده دتکتور گاز هانیول 3000 MkII and MkIII می باشد.

توضیحات

مقدمه

ترانسمیترهای،دتکتور گاز هانیول مدل Honeywell Gas Detector MkII and III 3000 بر خطراتی که اکسیژن و گازهای سمی در سایت هایی با محیطی احتراق پذیر ایجاد می کنند، نظارت می کنند.

ترانسمیترهای هانیول Honeywell Transmitter 3000 که برای نصب در محیط های داخلی و بیرونی مناسب هستند در دو ورژن موجود بوده و دارای تنوع بسیاری هستند.

دتکتور گاز هانیول مدل Honeywell Gas Detector MkII and III 3000 دارای پوشش (Housing) ضد انفجار، اتصال سنسور Intrinsically Safe (ia) است و عمدتا در عملیاتی که در Zone 1 هستند استفاده می شود.

با این حال با استفاده از کیت نصب از راه دور که به صورت آپشن موجود است( Optional Remote Mounting Kit )، می توان از ترانسمیترهای هانیول Honeywell Transmitter 3000 MKII در سایت های Zone0  هم استفاده کرد.

دتکتور گاز Honeywell Gas Detector MkII and III 3000 برای استفاده با یک Barrier با ویژگی IS (Intrinsically Safe) است که باعث می شود بتوان کل تجهیز ترنسمیتر را در Zone0 استفاده کرد.

دتکتور گاز Honeywell Gas Detector MkII and III 3000 کم مصرف دارای یک اتصال 4to20mA Loop Powered هستند.

این ویژگی باعث می شود که برای هردو نوع نصب شیوه ی جدید و قدیمی مناسب باشند.

کاربر می تواند با استفاده از ال سی دی که خواندن اطلاعات از روی آن آسان است و رابط کاربری دستگاه را کانفیگور کند.

نرم افزار تشخیص دهنده ی خطا و کالیبراسیون قابل برنامه نویسی نیز حفظ عملکرد بهینه ی دستگاه در طولانی مدت را ساده کرده است.

انواع روش های نصب

دتکتور گاز هانیول مدل Honeywell Gas Detector MkII and III 3000 برای استفاده در محیط هایی که پتانسیل انفجار را دارند استفاده می شوند.

بنابراین شیوه ی نصب آنها باید براساس دستورالعمل های بین المللی، با استفاده از کابل های مناسب محافظت شده از نظر مکانیکی و گلند های M20  یا ¾” NPT  و یا اتصال الکتریکی ¾” NPT  باشد.

  • Duct Mount
  • Pipe Mounting
  • Wall Mount
  • Remote Mounting

کاربرد

مطمئن و بادوام برای محافظت پرسنل از خطرات ناشی از گاز های سمی و اکسیژن.
ورژن MkII مناسب برای استفاده در Zone 1, 2, 21 یا 22 مناطق خطرآفرین و تقسیم بندی Class 1  و 2 آمریکای شمالی.
ورژن MkIII مناسب برای استفاده در Zone 0, 1, 2 یا 22

این دتکتور چه گازهایی را شناسایی می کند؟

دتکتور گاز Honeywell Gas Detector MkII and III 3000 قابلیت شناسایی گازهایی مانند اکسیژن، هیدروژن سولفید، کربن مونوکسید، هیدروژن، کلر و سایر گازهایی که در جدول زیر آورده شده است را با رنج مشخص شده دارد:

Gas Formula

Selectable Full
Scale Range

Default Range

Operating Temperature



Min

Max

Oxygen O2

25.0% / Vol only

25.0%Vol -30°C / -22°F

55°C / 131°F

Hydrogen Sulphide H2S

10.0 to 50.0ppm

15.0ppm -40°C / -40°F

55°C / 131°F

Hydrogen Sulphide H2S

50 to 500ppm

100ppm -40°C / -40°F

55°C / 131°F

Carbon Monoxide CO

100 to 500ppm

300ppm -40°C / -40°F

55°C / 131°F

Sulphur Dioxide SO2

5.0 to 20.0ppm

15.0ppm -40°C / -40°F

55°C / 131°F

Ammonia NH3

50 to 200ppm 200ppm -20°C / -4°F

40°C / 104°F1

Ammonia NH3

200 to 1,000ppm 1,000ppm -20°C / -4°F

40°C / 104°F

Chlorine CI2

5.0 to 20ppm 5.0ppm -10°C / 14°F

55°C / 131°F

Chlorine Dioxide CIO2

1.00ppm only 1.00ppm -20°C / -4°F 55°C / 131°F

Nitric Oxide N0

100ppm only 100ppm -20°C / -4°F

55°C / 131°F

Nitrogen Dioxide NO2

5.0 to 50.0ppm 10ppm -20°C / -4°F

55°C / 131°F

Hydrogen H2

1,000ppm only 1,000ppm -20°C / -4°F

55°C / 131°F

Hydrogen H2

9,999ppm only 9,999ppm -20°C / -4°F

55°C / 131°F

Hydrogen Chloride HCI

10.0 to 20.0ppm 10ppm -20°C / -4°F

40°C / 104°F

Hydrogen Cyanide HCN

30.0ppm only 30.0ppm -20°C / -4°F

55°C / 131°F

Hydrogen Fluoride HF

12.0ppm only 12.0ppm -20°C / -4°F

55°C / 131°F

Phosphine PH3

1.2ppm only 1.2ppm -20°C / -4°F

40°C / 104°F

Fluorine F2

4.00ppm only 4.00ppm -20°C / -4°F

55°C / 131°F

Ozone O3

0.400ppm only 0.400ppm -20°C / -4°F

55°C / 131°F

Ethylene Oxide ETO 20.0 to 50.0ppm 25.0ppm -20°C / -4°F 55°C / 131°F

نحوه ی سفارش:

یک ست کامل دتکتور از دو قسمت تشکیل شده است. یک ترنسمیتر و یک سنسور .

1) پارت نامبر ترنسمیتر:

– ATEX/IECEx approved version (Aluminum version part number S3KAL2, S3KAL3 Stainless Steel version part number S3KAS2, S3KAS3)

– UL/CSA approved version (Aluminum version part number S3KUL2, S3KUL3, Stainless Steel version part number S3KUS2, S3KUS3)

– (Inmetro approved version (Aluminum version part number S3KNL2, S3KNL3, Stainless Steel version part number S3KNS2, S3KNS3

2) پارت نامبر سنسور:

هر سنسور هم بر اساس نوع گازی که شناسایی می کند پارت نانبر متفاوتی دارد:

Sensor Part Numbers and Available Gases

S3KXSO1SS Oxygen (O2) 0-25% Vol
S3KXSC1SS Carbon Monoxide (CO) 0-300ppm (default) 0-100 to 0-500ppm selectable
S3KXSC2SS Carbon Monoxide (CO) 0-300ppm (default) 0-100 to 0-999ppm selectable
S3KXSH1SS Hydrogen Sulphide (H2S) 0-15ppm (default) 0-10 to 0-50ppm selectable
S3KXSH2SS Hydrogen Sulphide (H2S) 0-100ppm (default) 0-50 to 0-500ppm selectable
S3KXSL1SS Chlorine (CI2) 0-5ppm (default) 0-5 to 0-20ppm selectable
S3KXSS1SS Sulphur Dioxide (SO2) 0-15ppm (default) 0-5 to 0-20ppm selectable
S3KXSX1SS Chlorine Dioxide (CIO2) 0-1ppm only
S3KXSM1SS Nitrogen Monoxide (NO) 0-100ppm only
S3KXSN1SS Nitrogen Dioxide (NO2) 0-10 ppm (default) 0-5 to 0-50 ppm selectable
S3KXSG1SS Hydrogen (H2) 0-1000ppm only
S3KXSG2SS Hydrogen (H2) 0-10,000 only
S3KXSR1SS Hydrogen Chloride (HCI) 0-10ppm (default) 0-10 to 0-20ppm selectable
S3KXSA1SS Ammonia (NH3) 0-200ppm (default) 0-50 to 0-200ppm selectable
S3KXSA2SS Ammonia (NH3) 0-1000ppm (default) 0-200 to 0-1,000ppm selectable
S3KXSY1SS Hydrogen Cyanide (HCN) 0-30 ppm only
S3KXSF1SS Hydrogen Fluoride 0-12 ppm only
S3KXSP1SS Phosphine 0-1.2 ppm only
S3KXSU1SS Florine (F2) 0-4.00ppm only
S3KXSZ1SS Ozone (O3) 0-0.400ppm only



توضیحات تکمیلی

Brand

Honeywell

Model

750P24

Manufacturing Country

U.S.A

Connections and Power (Electrical) MkII

2-wire loop powered
17Vdc (±10%) to 32Vdc (max) 22mA max. over range

Connections and Power (Electrical) MkIII

2 wire loop powered
10Vdc (±10%) to 30Vdc (max)
22mA max. overrange

ntity parameters for Barrier Selection: Vmax/Ui = 30Vdc
Imax/Ii = 125mA
Pmax/Pi = 1.2W
Li = 0mH
Ci = 0µF

Signal (Electrical)

0-100%FSD 4-20mA
Fault = 3mA
Calibration due selectable off or 3mA Max. over range 22mA
Inhibit (toxic sensors) = Selectable 3mA or 4mA Inhibit (Oxygen sensors) = Selectable 3mA or 17.4mA

Material (Construction)

Transmitter: Epoxy painted aluminium alloy LM25 or 316 Stainless Steel, Sensor: 316 Stainless Steel with PTFE filter

Maximum Dimensions (Construction)

164mm x 201mm x 99mm (6.4” x 7.9” x 3.9”)

Weight (Construction)

Aluminium alloy LM25: 1.7kg (3.75lbs.) Stainless Steel 316: 3.7kg (8.16lbs.)

IP Rating (Environmental)

IP66 (EN 60529), NEMA 4X

Certified Temperature (Environmental)

ATEX/IECEX: -20°C to +55°C (-4°F to +131°F) (MkIII -40°C to +55°C (-40°F to +131°F)) UL/c-UL: -40°C to +55°C (-40°F to +131°F)

Operating Humidity (Environmental)

Continuous 20-90% RH (non-condensing) Intermittent 0-99% RH (non-condensing)

Operating Pressure (Environmental)

90-110kPa

Storage Conditions (Environmental)

15°C to 30°C (59°F to 86°F), 30-70% RH (non-condensing)

Certification MkII Transmitter

,UL/c-UL: Class I, Div. 1 & 2, Groups B, C & D
Class II, Div. 1 Groups E, F & G, Class II, Div. 2, Groups
F & G; Class I, Zone 1, Group IIB + H2 Hazardous
Locations
ATEX: II 2 (1) GD Ex d [ia IIC Ga] IIB + H2 T4 Gb
Ex t [ia IIIC Da] IIIB T135°C Db
IECEx: Ex d [ia IIC Ga] IIB + H2 T4 Gb Ex t [ia IIIC Da]
IIIB T135°C Db

Certification MkIII Transmitter

UL/cUL Class I, Divisions 1 & 2, Groups A, B, C & D
Class II, Divisions 1 & 2, Groups E, F & G
ATEX: II 1 (1) GD Ex ia IIC T4 Ga Ex ia IIIC T135°C Da
IECEx: Ex ia IIC T4 Ga Ex ia IIIC T135°C Da

Certification MkIII Remote Sensor Accessory

UL/c-UL: Class I, Division 1, Groups A, B, C and D
Class II, Divisions 1 and 2, Groups E, F and G
Class 1, Zone 0, Group IIC; Class II, Zone 20
ATEX: II 1G D Ex ia IIC T4 Ga Ex ia IIIC T135°C Da
IECEx: Ex ia IIC T4 Ga Ex ia IIIC T135°C Da

Approximate Weight

Aluminium alloy LM25 : 1.7kg (3.75lbs.) Stainless Steel 316 : 3.7kg (8.16lbs.)
