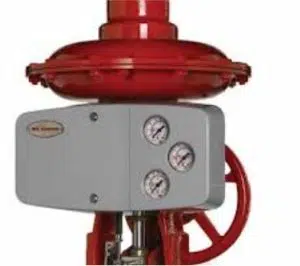

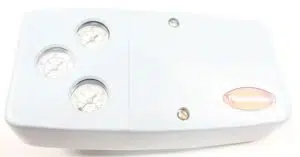

معرفی پوزیشنر ماسونیلان 7400

پوزیشنر ماسونیلان 7400 Masoneilan Positioner Series محصول شرکت Masoneilan ، یکی از تجهیزات کاربردی در حوزه ابزاردقیق می باشد.

این پوزیشنرها ( Masoneilan Positioner Series 7400) این اطمینان را می دهد که پوزیشن یا موقعیت پلاگ کنترل ولو همواره به طور مستقیم با فشار خروجی کنترلر متناسب می باشد.

(بدون توجه به اصطکاک باکس بسته‌بندی، اکچویتور دیافراگم هیسترزیس یا نیروهای نامتعادل بر روی پلاگ ولو از این نوع پوزیشنر استفاده می گردد.)

پوزیشنر ماسونیلان 7400 همچنین تعریفی مرتب و دقیق برای تغییر رنج سیگنال خروجی کنترلر و تغییر عملکرد ولو را فراهم می‌کند.

با اعمال این تغییرات، یک پوزیشنر سری ۷۴۰۰ می‌تواند به یک فرستنده پنوماتیکی از میزان جابجایی استم یا جابجایی (مدل ۱۴۰۰) تبدیل شود.

همچنین بخوانید: با مدل دیگر پوزیشنر مسونیلن آشنا شوید

ویژگی های اساسی پوزیشنر ماسونیلان 7400

• به تغییرات کم فشار واکنش نشان می دهد.
• موقعیت ولو به صورت ریموت مشخص می گردد.
• دارای قابلیت عملکرد با هر نوع ولو استاندارد یا غیراستاندارد می باشد.
• دارای قابلیت عملکرد با پوزیشنر ولو Bypass می باشد.
• دارای Spilit Range می باشد.
• با پایلوت های استاندارد،کاهنده و ظرفیت بالا کاربرد دارد.

موارد استفاده از پوزیشنر ماسونیلان 7400

1. افت فشار زیاد در دو طرف شیر
2. در صورتی که فاصله کنترل کننده و شیر کنترل بیش از 150 فوت باشد از این پوزیشنر استفاده می گردد.
3. در صورت وجود فشار زیاد و همچنین Viscosity زیاد سیال
4. وجود اصطکاک در مکانیزم شیر کنترل به واسطه آب بندی گلوگاه شیر
5. در مواردی که حجم محفظه دیافراگم (در محرک های دیافراگمی ) زیاد باشد و در هر لحظه حجم زیادی از هوا نیاز به جابه جایی داشته باشد.
6. در مواردی که لازم است دو شیر کنترل به طور موازی به وسیله ی سیگنال یک کنترل کننده و با دامنه های مختلف عمل کنند.
7. در صورتی که سیگنال فرمانی که از کنترل کننده داده می شود تقویت و تغییر می کند.
8. در صورتی که محدوده عملکرد شیر زیاد باشد، عمر مفید آن کاهش می یابد و در عملکرد شیر اختلال ایجاد می شود و در نتیجه منحنی مشخصه شیر تغییر می یابد و سپس با تعویض بادامک پوزیشنر می توان عملکرد شیر را تصحیح کرد.
9. زمانی که عملکرد شیر های کنترل سرعت بیشتری یابد و تاخیر زمانی حذف گردد.
10. هنگامی که می بایست سیگنال فرمان صادره از کنترل کننده تقویت گردد.
11. اندازه شیر کنترل یا مقدار جریان سیال تحت کنترل نامناسب می باشد.
12. اکثرا بر روی منیفولد های سه راهه نصب می گردد.

همچنین بخوانید: پوزیشنر YTC سری YT-3400

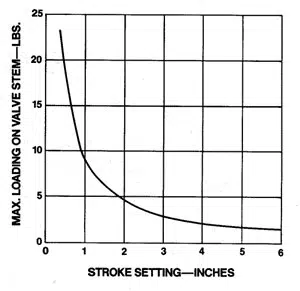

عملکرد پوزیشنر ماسونیلان 7400

سیستم تعادل نیرو، یک رابطه خطی بین موقعیت ولو و سیگنال خروجی کنترلر ارائه می کند.

این ارتباط خطی از طریق مقایسه نیروی گرفته شده از عملکرد سیگنال خروجی کنترلر بر بلووزها و تأثیر جابجایی استم ولو روی نیروی تعادل فنر، به دست می‌آید.

نتیجه این دو نیرو، به عنوان یک اهرم “Beam balance” باعث کنترل دریچه پایلوت به منظور حفظ تناسب می‌شود.

هنگامی که پوزیشنر ماسونیلان 7400 در حالت Bypass تنظیم می‌شود، فشار خروجی کنترلر بر بلووزها اعمال می‌شود.

زمانی که این فشار افزایش می‌یابد، بلووز اهرم را بر روی Bearing می چرخاند که باعث افزایش فشار خروجی پوزیشنر (عملکرد پایلوت بصورت مستقیم) یا کاهش فشار خروجی می‌شود (عملکرد پایلوت بصورت معکوس) می گردد.

نتیجه جابجایی استم ولو، انتقال نیرو از طریق اتصال خروجی و اهرم های پوزیشنر به نیروی تعادل فنر می باشد، بارگذاری یا تخلیه آن زمانی اتفاق می افتد که نیروی کشسانی فنر روی اهرم بالانس شود یا مقابل نیروی بلووزها اعمال گردد.

این دو نیرو برای اینکه، سیستم در تعادل باشد، با پایلوت کنترل کننده فشار خروجی؛ بالانس می شوند.

همچنین بخوانید: پوزیشنر مسونیلن مدل 7700

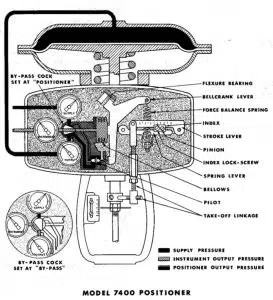

با تغییر پورت‌های منیفولد هوا و استفاده از یک پایلوت واکنش معکوس، فشار خروجی از ترنسمیتر به طور مستقیم به موقعیت ساقه یا استم ولو ارسال می‌شود.

در شکل زیر نشان داده شده است.

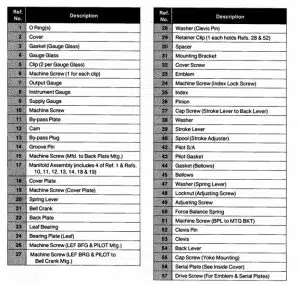

اجزای داخلی پوزیشنر ماسونیلان 7400 در زیر نشان داده شده است.
