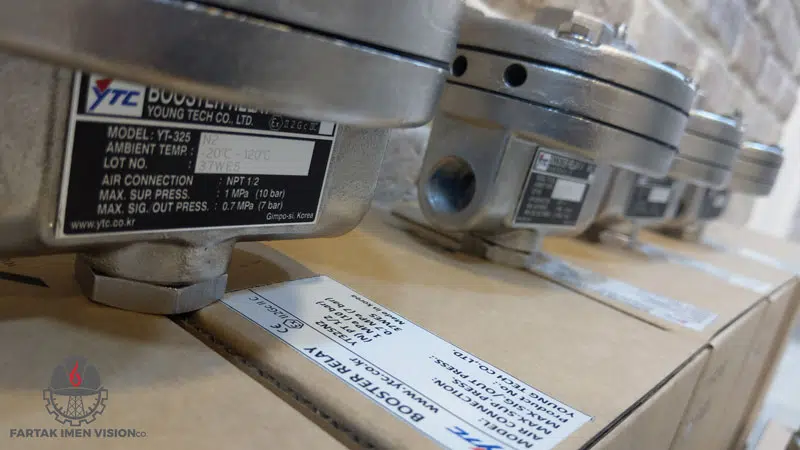

ولوم بوستر سری YTC Volume booster YT-300

برند:YTC

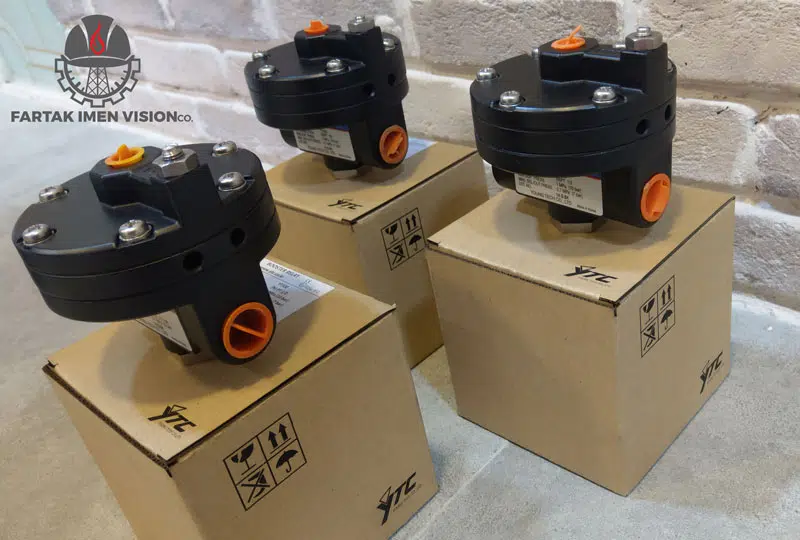

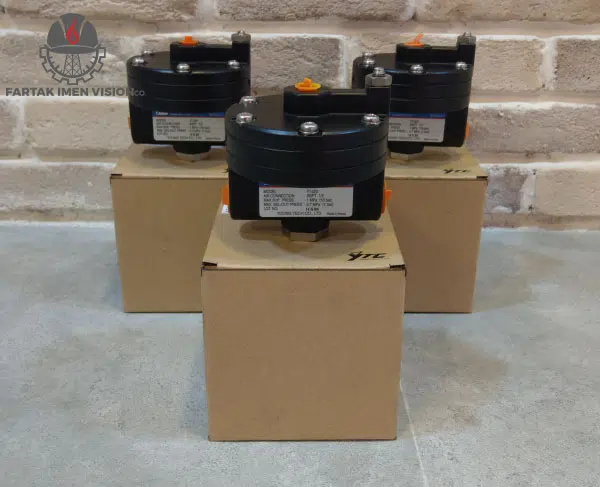

  • ولیوم بوستر مدل YT-320 از سری ولیوم بوستر های سری 300 از برند YTC/ROTORK می باشد.
  • این مدل ولیوم بوستر داری بدنه آلومینیومی بوده که در سه نوع Standard Temp(-20~70 DegC) ، High Option Temp (-20~120 DegC) و Low Option Temp(-40~70 degC) موجود می باشد.
  • نسبت فشار ورودی به خروجی این مدل  1:1  است  و نرخ فلو (CV) خروجی آن 2.32 میباشد.
  • این ولیوم بوستر توانایی دریافت فشار 10 بار در ورودی supply pressure و خود را دارد.
  • شرکت فرتاک ایمن ویژن تأمین کننده ولوم بوستر سری YT-300 می باشد.

برند:YTC

  • ولیوم بوستر مدل YT-320 از سری ولیوم بوستر های سری 300 از برند YTC/ROTORK می باشد.
  • این مدل ولیوم بوستر داری بدنه آلومینیومی بوده که در سه نوع Standard Temp(-20~70 DegC) ، High Option Temp (-20~120 DegC) و Low Option Temp(-40~70 degC) موجود می باشد.
  • نسبت فشار ورودی به خروجی این مدل  1:1  است  و نرخ فلو (CV) خروجی آن 2.32 میباشد.
  • این ولیوم بوستر توانایی دریافت فشار 10 بار در ورودی supply pressure و خود را دارد.
  • شرکت فرتاک ایمن ویژن تأمین کننده ولوم بوستر سری YT-300 می باشد.

توضیحات

مدل های مشابه و نحوه عملکرد

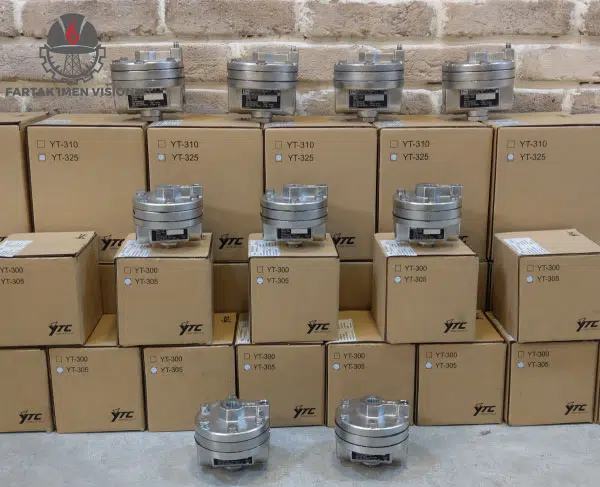

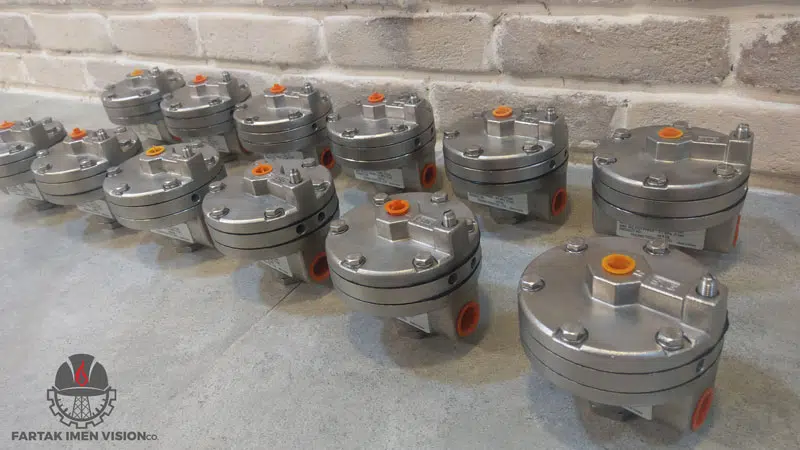

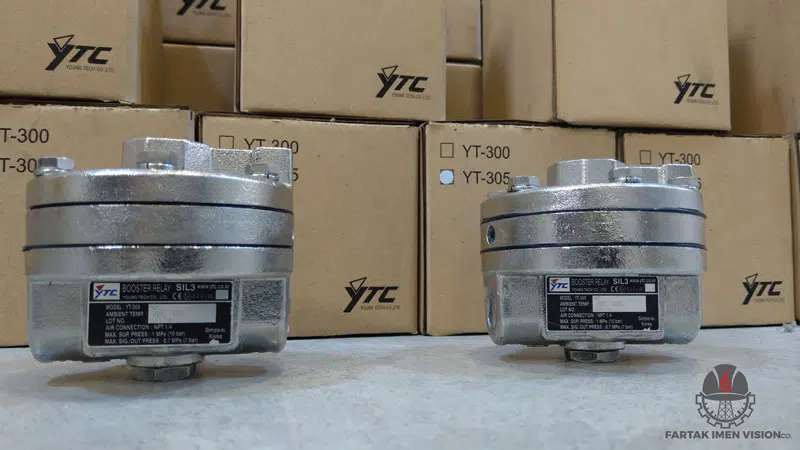

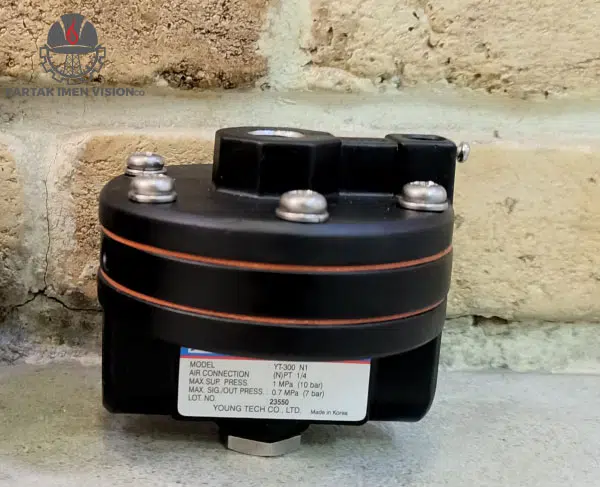

این مدل والیوم بوستر با برند  YTC شناخته شده است و با توجه به کیفیت بسیار مطلوب این برند کره ای، شرکت روترک(Rotork) با خرید این کمپانی، محصولاتش را با برند روترک(Rotork) به بازار عرضه می کند. به طور کلی رله‌ی والیوم بوستر، در شش مدل YT-300/YT-305/YT-310/YT-315/YT-320/YT-325 تولید و در مدار شیرهای کنترلی نیوماتیکی استفاده می‌شود (Pneumatic Control Valves)  و با دریافت سیگنال از فشار خروجی پوزیشنرها و با رساندن فشارهوا به عملگرها  (Actuators) با افزایش میزان فلو جریان هوا عبوری، زمان بازکردن و بستن ولو را کاهش می‌دهد.

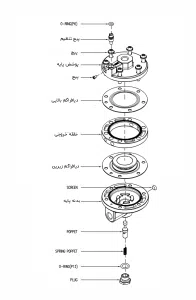

مطابق شکل بالا وقتی که فشار ورودی از طریق رگولاتور به پورت Supply  و از طرف دیگر فشار خروجی پوزیشنر به پورتsignal  اعمال می شود. متناسب با فشار سیگنال دیافراگم (3 ) به سمت پایین حرکت کرده و این به پایین فشرده شدن باعت حرکت stem  (7) شده  و فشار قسمت supply به سمت output  تخلیه می شود. هنگامی فشار خروجی و تغذیه  برابر باشده stem  به گونه ای جابجا می شود که فشار خروجی و ورودی به نسبت 1:1 باقی می ماند. در صورتی که فشار خروجی بیشتر از فشار سیگنال شود دیافراگم به سمت بالا حرکت می کند و فشار از  طریق Exhaust  تخلیه می شود. همچنین حساسیت سیگنال خروجی به سیگنال ورودی از طریق Adjust bolt  قابل تنظیم است.



نحوه نصب ولویوم بوستر سری  YT-320

در شکل بالا نحوه نصب دو عدد ولیوم بوستر مدل YT-320 بر روی یک اکچویتر دبل (Double acting Actoator)  نشان داده شده است. همانطور که در شکل مشخص است، ورودی هوا ابتدا به دو ولیوم بوستر همچنین یک عدد رگلاتور، و از خروجی رگولاتور به وردوی هوای پوزیشنر دبل وصل شده است. سینگنال های خروجی هوای پوزیشنر به ورودی سیگنال هر ولیوم بوستر YT320  وصل شده ، و سیگنال هوای تقویت شده از خروجی ولیوم بوستر به دو طرف اکچویتر جهت باز و بسته شدن بهتر ولو وصل شده است.



مشخصات عمومی و عملکردی

  • سرعت و دقت بالا با تامین فشار نیوماتیکی با نسبت تبدیل فشار پایدار 1:1 .
  • افزایش امنیت عملکرد شیرهای کنترلی با کنترل بای پس (میان گذر).
  • پاسخ حساس به تغییرات کوچک ورودی پوزیشنر برای تحویل خروجی سریع و صحیح به عملگر.
  • دارای گواهی SILL2.

توضیحات تکمیلی

brand

ROTORK / YTC

Model

YT-320

Manufacturing Country

South Korea

Equipment characteristic

Volume booster

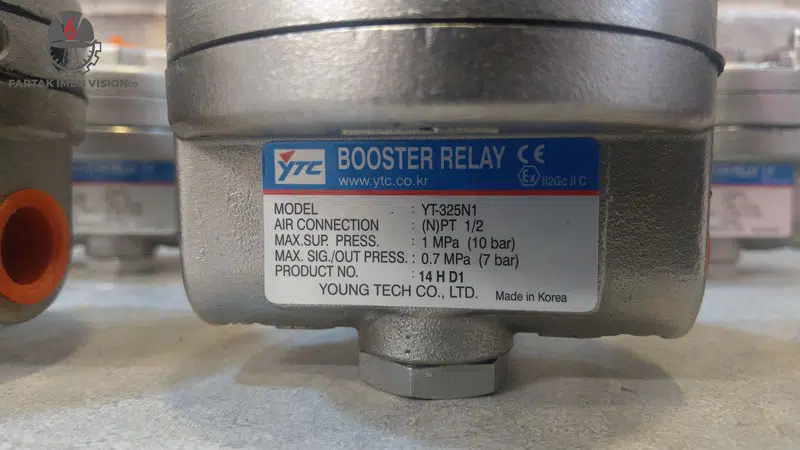

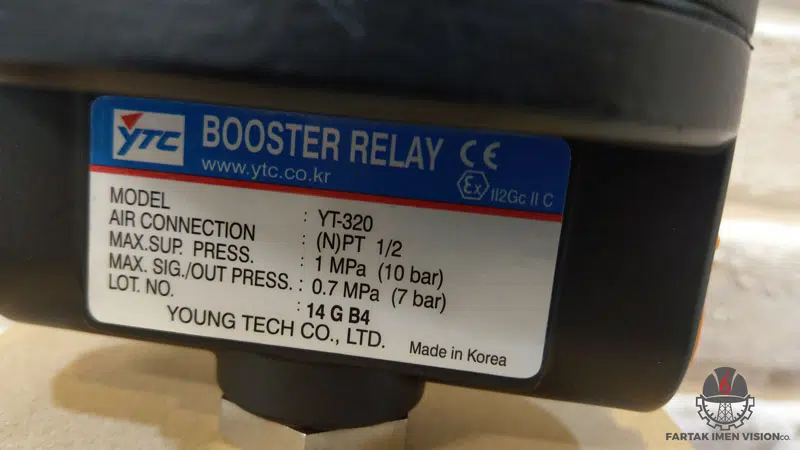

Max. Supply Pressure

1 MPa (10 bar)

Max. Signal / Output Pressure

0.7 MPa (7 bar)

Signal / Output Pressure Ratio

1:1

Flow Capacity (Cv) Exhaust

1.3

Flow Capacity (Cv) Output

1.19

Supply / Output Connection

Rc 1/4 or
1/4 NPT

Signal Connection

Rc 1/4 or 1/4 NPT

Linearity

± 1 % F.S.

Ambient Temperature

Standard Temp. : -20 ~ 70°C (-4 ~ 158°F)
High Temp. : -20 ~ 120°C (-4 ~ 248°F)
Low Temp. : -40 ~ 70°C (-40 ~ 158°F)
Arctic Temp. : -60 ~ 70°C (-76 ~ 158°F)

Housing Material

Aluminum

Weight

0.51kg(1.1 lb)
