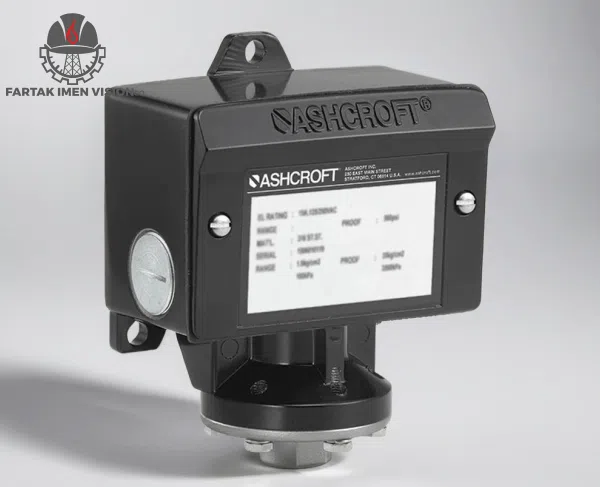

سوئیچ فشار اشکرافت سری Ashcroft Pressure Switch series B4 تجهیزی است که در اغلب صنایع و شرکت های سازندهی قطعات اصلی کاربرد دارد و با دقت بالا و طول عمر مثالزدنی، تضمین میکند که سیستم شما همواره در محدوده فشاری ایمن و بهینه عمل کند.
مشخصات فنی
| پارامتر | مقدار |
|---|---|
| رنج فشار | وکیوم (خلأ) تا 3000 psi |
| دقت (Set Repeatability) | ±1٪ از اسپن، با تغییر ستپوینت اولیه، انحراف اضافی ±1٪ به ازای هر 50 درجه فارنهایت نسبت به دمای مرجع 70 درجه فارنهایت |
| نوع محفظه | Watertight مطابق NEMA 3, 4, 4X, 13 و IP66 |
| گواهی ایمنی عملکردی | SIL 3 Capable |
| نوع سوئیچ | SPDT یا DPDT |
| ستپوینت | تکنقطهای، تنظیم کارخانهای یا میدانی |
| دمای فرآیند (دیافراگم Buna-N یا Teflon) | 0 تا 150 درجه فارنهایت (منفی 18 تا 66 درجه سانتیگراد) |
| دمای فرآیند (دیافراگم استیل ضدزنگ یا Monel) | 0 تا 300 درجه فارنهایت (منفی 18 تا 149 درجه سانتیگراد) |
| دمای فرآیند (دیافراگم Viton) | 20 تا 300 درجه فارنهایت (منفی 7 تا 149 درجه سانتیگراد) |
| وزن | حدود 0.7 کیلوگرم |
| گواهی خوردگی | NACE MR0175 (نفت ترش) و MR0103 (پالایش نفت ترش) |
معرفی سوئیچ فشار اشکرافت سری B4
پرشر سوئیچ اشکرافت سری B4، فراتر از یک ابزار اندازهگیری ساده، یک محافظ هوشمند برای سیستمهای صنعتی شماست. این سوئیچ با قابلیت اطمینان بالا و طراحی مقاوم، انتخابی ایدهآل برای کنترل دقیق فشار، قطع بهموقع سیستم در صورت بروز خطا و ارسال هشدارهای حیاتی است.
چه در صنایع نفت و گاز، پتروشیمی، نیروگاهی، یا حتی در فرآیندهای حساس مانند کورههای داغ و محیطهای دارای ریسک آتشسوزی، این پرشر سوئیچ عملکردی بینقص از خود نشان میدهد.
همچنین، طراحی ویژهی آن برای کاربردهایی که نیازمند رعایت استاندارد NACE هستند، خیال شما را از بابت سازگاری با شرایط سخت و محیطهای خورنده آسوده میکند.
مزایا و ویژگیهای کلیدی
| ویژگی | توضیحات |
|---|---|
| قابلیت اطمینان و طول عمر بالا | طراحی شده برای کارکرد طولانیمدت در شرایط صنعتی سخت، کاهش هزینههای نگهداری و تعویض. |
| کاربرد در محیطهای ویژه | طراحیهای خاص برای کورههای داغ، محیطهای در معرض آتش، و فرآیندهای منطبق با استاندارد NACE، اطمینان از عملکرد ایمن در شرایط بحرانی. |
| انعطافپذیری بالا در تنظیم | ست پوینتهای قابل تنظیم از 15% تا 100% بازه، امکان تطبیق دقیق با نیازهای هر فرآیند. |
| انتخاب گسترده سنسورها و متریال | امکان انتخاب سنسورهای سوئیچی متنوع و دیافراگمها با متریالهای مقاوم (استنلس استیل، تفلون، ویتون، مونل، Buna-N) برای سازگاری با انواع سیالات و شرایط. |
| ایمنی و سهولت استفاده | مجهز به پیچ قفلکننده داخلی ست پوینت برای جلوگیری از تغییرات ناخواسته و تضمین پایداری تنظیمات |
کاربرد
پرشر سوئیچ اشکرافت سری B4، به دلیل ویژگیهای منحصر به فرد خود، در طیف وسیعی از صنایع حیاتی کاربرد دارد:
- صنایع نفت و گاز: تجهیزات استخراج در دریا و خشکی، پالایشگاهها.
- صنایع پتروشیمی: کنترل فرآیندها و ایمنی واحدها.
- نیروگاهها: مدیریت فشار در سیستمهای تولید برق.
- صنایع فولاد و فلزات: کنترل دما و فشار در فرآیندهای حرارتی.
- تاسیسات آب و فاضلاب: نظارت بر عملکرد پمپها و سیستمهای تصفیه.
- تولیدکنندگان تجهیزات اصلی (OEMs): در ساخت پمپها، کمپرسورها و توربینها.
- صنایع شیمیایی، کاغذسازی و نیشکر.
مشخصات اتصالات
| مشخصه | جزئیات |
|---|---|
| اتصالات الکتریکی | استاندارد: 3/4 NPT Female
بوش کاهنده: 3/4 x 1/2 NPT Female |
| متریال دیافراگم/اکچویتور | Buna-N
Teflon Viton Stainless Steel 316L Monel |
| اتصال فشار | استاندارد: 1/4 NPT Female
ترکیبی (اختیاری): ½ NPT Female, ¼ NPT Female & ½ NPT Male |
خرید سوئیچ فشار اشکرافت سری B4
برای خرید سوئیچ فشار اشکرافت سری B4 و دریافت مشاوره تخصصی رایگان، کافیست با شمارههای 02191094546 تماس حاصل فرمایید. کارشناسان ما آمادهاند تا بهترین راهحل را متناسب با نیازهای پروژه شما ارائه دهند.
سوالات متداول
1. سوئیچ فشار اشکرافت سری B4 چه رنج فشاری را پوشش میدهد؟
از خلأ (Vacuum) تا 3000 psi، با دقت ±1٪ از اسپن.
2. سوئیچ فشار اشکرافت سری B4 در چه صنایعی کاربرد دارد؟
این سوئیچ فشار در صنایع نفت و گاز، پتروشیمی، تولید برق، تصفیه آب، تولید فولاد، کاغذسازی و بسیاری دیگر از صنایع کاربرد دارد.
3. آیا سوئیچ فشار اشکرافت سری B4 برای محیطهای خطرناک مناسب است؟
بله، این سوئیچ فشار (با محفظهی Watertight مطابق NEMA 4X/IP66) برای استفاده در محیطهای خطرناک مانند کورههای داغ و فرآیندهایی که نیاز به استاندارد NACE دارند، طراحی شده است. برای مناطق کاملاً طبقهبندیشدهی انفجاری، نسخهی خواهر B7 (با محفظهی Explosion-proof) گزینهی مناسبتری است.
4. آیا این محصول گواهی ایمنی عملکردی دارد؟
بله، سری B4 دارای قابلیت SIL 3 Capable است که برای استفاده در سیستمهای ایمنی (SIS) مناسب است.
5. چه نوع اتصالاتی برای سوئیچ فشار اشکرافت سری B4 وجود دارد؟
سوئیچ فشار اشکرافت سری B4 دارای اتصالات استاندارد 3/4 NPT Female و بوش کاهندهی 3/4×1/2 NPT Female است.
6. مواد استفادهشده در دیافراگم و اکچویتور سوئیچ فشار اشکرافت سری B4 چیست؟
دیافراگم و اکچویتور این سوئیچ از مواد مقاوم مانند Buna-N، Teflon، Viton، Stainless Steel 316L و Monel ساخته شدهاند. انتخاب جنس باید متناسب با دمای فرآیند باشد (مثلاً Viton برای دماهای بالاتر تا 300 فارنهایت).
7. محدودهی دمای کاری این سوئیچ چقدر است؟
بسته به جنس دیافراگم متفاوت است: با Buna-N یا Teflon تا 150 درجه فارنهایت، با استیل ضدزنگ یا Monel تا 300 درجه فارنهایت.
8. مدت زمان تحویل سوئیچ فشار اشکرافت سری B4 چقدر است؟
بسته به موجودی انبار و شرایط پروژه، در سریعترین زمان ممکن به مشتری تحویل داده میشود.
9. آیا سوئیچ فشار اشکرافت سری B4 دارای گارانتی است؟
بله، ارائهشده توسط فرتاک ایمن ویژن با گارانتی رسمی و معتبر.
10. چگونه میتوان این دستگاه را تهیه کرد؟
برای خرید، ثبت سفارش، دریافت مشاوره تخصصی و اطلاع از قیمت روز، با شماره 02191094546 تماس بگیرید.
