ماژول ET 200 زیمنس چیست و چرا در پروژههای صنعتی استاندارد شده است؟
ET 200 زیمنس یک سیستم I/O توزیعشده (Distributed I/O) است که ورودیها و خروجیهای صنعتی را بدون نیاز به کابلکشی مستقیم تا PLC، از طریق شبکههایی مثل PROFINET و PROFIBUS به کنترلرهای SIMATIC S7 متصل میکند.
به زبان ساده: ET 200 کمک میکند تابلو کوچکتر شود، سیمکشی کم شود و عیبیابی سریعتر انجام شود.
چرا ET 200؟
اگر در پروژههایتان با یکی از این چالشها روبهرو هستید، ET 200 دقیقا برای همین طراحی شده است:
- حجم بالای کابلکشی و هزینه نصب
- محدودیت توسعه در آینده
- Downtime بالا بهدلیل عیبیابی سخت
- نیاز به نصب I/O در فیلد یا محیط خشن
زیمنس ET 200 جایگزین معماری متمرکز
در معماریهای قدیمی
- تمام سیگنالهای ورودی/خروجی (I/O) به کابینت کنترل مرکزی (PLC Cabinet) منتقل میشدند
- افزایش طول و تعداد کابلها باعث افزایش هزینه کابل، ترمینال، داکتکشی و نیروی انسانی میشد
- پیچیدگی تابلو کنترل: تراکم بالای I/O فرآیند عیبیابی و نگهداری را دشوار میکرد
- انعطافپذیری کم: افزودن یا جابجایی I/O نیازمند کابلکشی مجدد بود
- محدودیت فاصله کابلکشی: طول کابلهای مستقیم I/O محدود بود
ET 200 این ساختار را شکست و I/O را به فیلد آورد.
عملکرد ET 200
ET 200 بهصورت یک Remote I/O در نزدیکی تجهیزات نصب میشود و از طریق ماژول رابط (IM – Interface Module) ارتباط بین شبکههای صنعتی مانند PROFIBUS یا PROFINET با PLC و باس داخلی (Backplane Bus) ایستگاه I/O را برقرار میکند.
- منطق کنترل: داخل PLC
- سیگنالها: نزدیک سنسورها و عملگرها
- ارتباط: PROFIBUS یا PROFINET
Diagnostics در ET 200
ET 200 فقط خطا را اعلام نمیکند، محل دقیق، نوع خطا و زمان بروز آن را شفاف گزارش میدهد:
- قطع سیم سنسور دو سیمه (Break Wire)
- خرابی ماژول
- اتصال کوتاه در خطوط خروجی
- تجاوز از محدوده مجاز فرآیند
- ارسال مستقیم خطا به HMI
نتیجه: کاهش Downtime، نگهداری پیشگیرانه (Predictive Maintenance) و افزایش ایمنی سیستم.
هشدار مهم قبل از انتخاب: وضعیت تولید سریهای مختلف ET 200
قبل از انتخاب مدل، این نکتهی حیاتی را در نظر بگیرید دو سری از خانوادهی ET 200 دیگر توسط زیمنس تولید نمیشوند:
| سری | وضعیت فعلی | جایگزین رسمی زیمنس |
|---|---|---|
| ET 200S | متوقفشده از اکتبر 2020 (بدون جانشین مستقیم در سطح ماژول) | ET 200SP |
| ET 200M | توقف تولید کامل از اکتبر 2025 (فقط قطعات یدکی تا 2033) | ET 200SP HA یا S7-1500 / ET 200MP |
| ET 200SP | فعال و در حال توسعه | — |
| ET 200pro | فعال | — |
| ET 200eco PN | فعال | — |
| ET 200AL | فعال | — |
برای انتخاب شما: اگر پروژهی جدیدی طراحی میکنید، توصیهی رسمی زیمنس این است که بهجای ET 200S یا ET 200M، مستقیما سراغ ET 200SP (یا نسخهی HA آن برای اتوماسیون فرآیندی) بروید. ET 200S و ET 200M تنها برای نگهداری و توسعهی جزئی سیستمهای موجود (Brownfield) قابل توصیه هستند، نه پروژههای جدید.
انواع ET 200 زیمنس
خانواده ET 200 زیمنس با توجه به نیازهای مختلف محیطی، ارتباطی و عملکردی، به چندین سری تقسیم میشود که هرکدام درجه حفاظت، روش نصب و کاربرد مشخصی دارند.
| سری ET 200 | درجه حفاظت / محل نصب | شبکه ارتباطی | ویژگیهای کلیدی | کاربرد پیشنهادی |
|---|---|---|---|---|
| ET 200SP | IP20 / داخل کابینت | PROFINET | طراحی کامپکت و ماژولار، Technology in-Push، Hot Swapping، پشتیبانی RT و IRT، پیکربندی آفلاین | پروژههای جدید با چگالی بالای I/O و توسعهپذیری |
| ET 200M | IP20 / داخل کابینت | PROFIBUS / PROFINET | پشتیبانی از ماژولهای S7-300، مقیاسپذیری بالا، Backplane بزرگتر | پروژههای متوسط تا بزرگ با تعداد زیاد I/O |
| ET 200S | IP20 / داخل کابینت | PROFIBUS DP | ساختار مستحکم، اتصال پیچ یا فنری، مقاوم در برابر نویز متوسط | پروژههای Retrofit و سیستمهای مبتنی بر PROFIBUS |
| ET 200pro | IP65/IP67 / فیلد | PROFINET | بدنه صنعتی مقاوم، Hot Swapping در برخی مدلها، کانکتور M12/M8 | محیطهای خشن صنعتی و خطوط تولید |
| ET 200eco PN | IP65/IP67 / فیلد | PROFINET | طراحی فشرده، غیرماژولار، اقتصادی | پروژههای کوچک با تعداد I/O محدود |
| ET 200eco | IP65/IP67 / فیلد | PROFIBUS DP | نسخه قدیمیتر، طراحی مقاوم برای فیلد | پروژههای قدیمی مبتنی بر PROFIBUS |
| ET 200AL | IP65/IP67 / فیلد | IO-Link | اتصال هوشمند تجهیزات، Diagnostics و Parametrization پیشرفته | ماشینآلات مدرن و پروژههای Industry 4.0 |
1. سیستمهای IP20 (نصب داخل کابینت)
این سری برای نصب داخل تابلو برق و محیطهای کنترلشده طراحی شده و از طریق Backplane Bus به یکدیگر متصل میشوند.

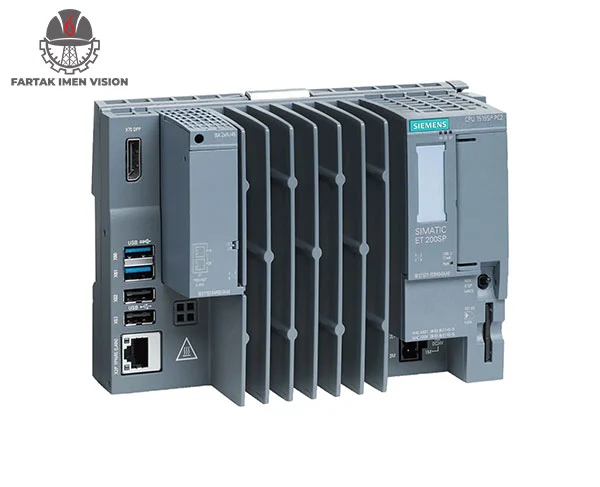

1.1) ET 200SP (Standard Performance)
- نسل جدید و بسیار محبوب I/O مبتنی بر PROFINET
- ویژگیها: طراحی کامپکت و ماژولار، کانکتورهای فشاری (Technology in-Push) برای سیمکشی سریع، قابلیت Hot Swapping ماژولها
- عملکرد: پشتیبانی کامل از RT و IRT در PROFINET، امکان پیکربندی آفلاین قبل از نصب سختافزار
- کاربرد: پروژههای جدید با نیاز به چگالی بالای I/O و توسعهپذیری بالا
1.2) ET 200M
- سیستم مقیاسپذیر مبتنی بر ماژولهای استاندارد SIMATIC S7-300
- ویژگیها: تنوع بالای ماژولهای I/O، ساختار Backplane بزرگتر و پیچیدهتر
- کاربرد: پروژههای بزرگ یا متوسط با تعداد بسیار زیاد پورتهای I/O در یک ایستگاه مرکزی
- تولید این محصول از اکتبر 2025 متوقف شده است. برای پروژههای جدید توصیه نمیشود، فقط برای توسعهی جزئی یا نگهداری سیستمهای موجود قابل استفاده است (تا زمانی که موجودی/قطعات یدکی در دسترس باشد).
1.3) ET 200S (Standard Modular)
- سیستم قدیمیتر و بسیار مستحکم، معمولاً مبتنی بر PROFIBUS DP
- ویژگیها: اتصال ماژولها با پیچ یا فنر، مناسب محیطهای با نویز متوسط
- کاربرد: گزینه مناسب برای پروژههای Retrofit یا سایتهایی که فقط PROFIBUS دارند.
- از اکتبر 2020 توسط زیمنس بازنشسته شده و جانشین مستقیمی در سطح ماژول ندارد. زیمنس توصیه میکند کاربران این سیستم بهطور کامل به ET 200SP مهاجرت کنند.
2. سیستمهای IP65 / IP67 (نصب مستقیم در فیلد)
این سیستمها مستقیماً روی ماشینآلات یا نزدیک تجهیزات نصب میشوند و دارای بدنه مقاوم در برابر گردوغبار، رطوبت و پاشش آب هستند.
2.1) ET 200pro
- سیستم ماژولار مبتنی بر PROFINET با درجه حفاظت IP65/IP67
- ویژگیها: طراحی صنعتی مقاوم، Hot Swapping در برخی نسخهها، کانکتورهای M12 یا M8 برای اتصال مستقیم سنسورها و عملگرها
- کاربرد: محیطهای خشن صنعتی مانند خطوط مونتاژ، بستهبندی و صنایع خودروسازی
2.2) ET 200eco PN
- سیستم I/O فشرده و غیرماژولار مبتنی بر PROFINET
- طراحیشده برای پروژههای اقتصادی با تعداد پورت محدود
2.3) ET 200eco
- نسخه قدیمیتر مبتنی بر PROFIBUS DP
- مناسب کاربردهای IP65/IP67 در پروژههای قدیمیتر
2.4) ET 200AL (Advanced Line)
- سیستم مبتنی بر IO-Link و متصل به IO-Link Master
- امکان اتصال هوشمند تجهیزات و دریافت دادههای تشخیصی پیشرفته
- سطح بالاتری از Diagnostics و Parametrization نسبت به I/O سنتی
راهنمای انتخاب
| اگر پروژه شما… | انتخاب پیشنهادی |
|---|---|
| پروژه جدید با PROFINET و توسعه آینده | ET 200SP |
| نیاز به I/O بسیار زیاد در پروژه جدید | ET 200SP HA یا S7-1500/ET 200MP (نه ET 200M) |
| توسعهی جزئی سیستم قدیمی مبتنی بر S7-300 | ET 200M (فقط تا اتمام موجودی/قطعات یدکی) |
| سیستم قدیمی PROFIBUS نیازمند نگهداری | ET 200S یا ET 200eco (فقط نگهداری، نه توسعه) |
| نصب مستقیم روی ماشینآلات | ET 200pro یا ET 200AL |
| بودجه محدود و تعداد I/O کم | ET 200eco PN |
| نیاز به Diagnostics پیشرفته و IO-Link | ET 200AL |
چطور ET 200 مناسب پروژهمان را انتخاب کنیم؟
قبل از خرید ET 200 زیمنس، این چهار سؤال کلیدی را مشخص کنید:
- نصب داخل تابلو است یا مستقیم در فیلد؟
- شبکه ارتباطی PROFIBUS یا PROFINET؟
- تعداد I/O فعلی و توسعه آینده پروژه؟
- سطح Diagnostics و ایمنی موردنیاز؟
پاسخ به همین چهار سؤال، بیش از ۸۰٪ مسیر انتخاب را مشخص میکند.
قیمت ET 200 زیمنس
برای انتخاب مدل دقیق ET 200، استعلام فنی، مشاوره طراحی سیستم و دریافت قیمت بهروز میتوانید همین حالا با کارشناسان ما تماس بگیرید:
سوالات متداول
1. ET 200 زیمنس چیست؟
ET 200 یک سیستم Remote I/O زیمنس برای انتقال سیگنالهای فیلد به PLC است.
2. ET 200 با چه شبکههایی کار میکند؟
ET 200 از شبکههای PROFINET و PROFIBUS پشتیبانی میکند.
3. Diagnostics در ET 200 چه مزیتی دارد؟
محل دقیق خطا را مشخص کرده و زمان عیبیابی را کاهش میدهد.
4. مدت زمان تحویل ماژول ET 200 زیمنس چقدر است؟
بسته به موجودی انبار و شرایط پروژه، ماژول ET 200 زیمنس در سریعترین زمان ممکن به مشتری تحویل داده میشود.
5. آیا ماژول ET 200 زیمنس دارای گارانتی است؟
بله، ماژول ET 200 زیمنس ارائه شده توسط فرتاک ایمن ویژن با گارانتی رسمی و معتبر عرضه میشود.
6. آیا قبل از ارسال، تست کیفیت روی دستگاه انجام میشود؟
بله، قبل از ارسال از نظر عملکرد و کیفیت توسط کارشناسان فنی بررسی و تست میشوند.
7. چگونه میتوان این دستگاه را تهیه کرد؟
برای خرید، ثبت سفارش، دریافت مشاوره تخصصی و اطلاع از قیمت روز، میتوانید با شماره 02191094546 تماس بگیرید.
