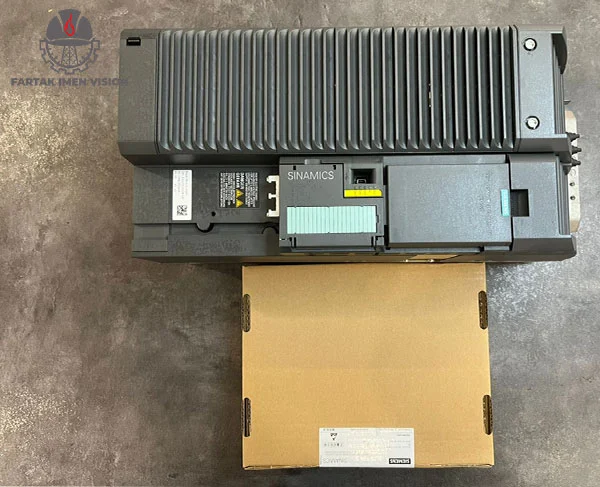

درایو اینورتر زیمنس G120C

Siemens G120C یک اینورتر همه‌کاره برای کنترل سرعت موتور، کاهش مصرف انرژی و افزایش عمر تجهیزات صنعتی است.

اینورتر SINAMICS G120C یک درایو صنعتی مدولار و کم‌حجم است که برای کنترل فن، پمپ، کمپرسور، نوار نقاله، میکسر، اکسترودر و تجهیزات فرآیندی طراحی شده است.

این درایو با ۷ فریم مختلف و محدوده توان 0.55 تا 132 کیلووات عرضه می‌شود و به‌دلیل امکاناتی مثل ایمنی یکپارچه، کنترل وکتور بدون سنسور، ارتباطات صنعتی کامل (PROFINET / Modbus / EtherNet/IP) و راندمان بالا، یکی از پرفروش‌ترین اینورترهای زیمنس است.



مشخصات فنی و توان درایو Siemens G120C



مزایای کلیدی

• محدوده توان گسترده: 0.55 تا 132 کیلووات، مناسب از فن‌ها و پمپ‌های کوچک تا نوار نقاله و کمپرسورهای سنگین.
• ایمنی یکپارچه: شامل STO، SS1، SLS و SBC مطابق استانداردهای EN 61508 SIL 2 و EN ISO 13849 PL d.
• درجه حفاظت مکانیکی (IP20): نیاز به نصب در تابلو؛ در محیط‌های آلوده یا مرطوب باید تابلو مناسب انتخاب شود.
• ارتباطات پیشرفته: پشتیبانی از PROFINET، EtherNet/IP، PROFIBUS، USS و Modbus RTU برای ادغام آسان با سیستم‌های اتوماسیون و کنترل از راه دور.
• کنترل دقیق موتور: حالت‌های V/f و کنترل وکتور بدون انکودر (SLVC) برای سرعت و گشتاور دقیق.
• بهره‌وری انرژی: کاهش مصرف انرژی با توابع صرفه‌جویی و کنترل خودکار فلو.
• راه‌اندازی آسان: ابزارهای کاربرپسند STARTER و کنترل از طریق BOP-2 یا IOP-2.
• مصرف انرژی 30 تا 50٪ کمتر
• افزایش طول عمر موتور
• عملکرد پایدار در محیط‌های صنعتی سنگین
• پشتیبانی از شبکه‌های صنعتی رایج ایران
• نگهداری آسان



نحوه عملکرد

درایو سه مرحله اصلی دارد:

1) یکسوسازی AC به DC

ورودی 3 فاز ولتاژ AC وارد یکسو‌ساز (Rectifier) می‌شود و خروجی ولتاژ DC ایجاد می‌شود.

2) تولید DC Bus

در این قسمت انرژی ذخیره و تثبیت می‌شود.

3) تبدیل DC به AC با فرکانس قابل تنظیم (IGBT + PWM)

از طریق اینورتر مبتنی بر IGBT مجددا به ولتاژ سه ‌فاز AC با فرکانس قابل تنظیم تبدیل می‌شود. این فرآیند با استفاده از مدولاسیون پهنای پالس (PWM) و تجهیزات الکترونیک قدرت انجام می‌شود و با تغییر فرکانس، سرعت موتور کنترل می‌شود.

نتیجه: سرعت موتور دقیق، نرم و بدون شوک راه‌اندازی کنترل می‌شود؛ همین موضوع باعث کاهش مصرف انرژی و استهلاک می‌گردد.



روش‌های کنترلی در اینورتر زیمنس G120C

درایو G120C از روش‌های کنترلی زیر پشتیبانی می‌کند:

1) کنترل V/f

• خطی
• قانون توان دوم و پارامتری (Square Law)
• ECO Mode برای کاهش مصرف انرژی
• FCC برای گشتاور بهتر در سرعت‌های پایین

2) کنترل برداری بدون سنسور (SLVC)

خبری از کنترل برداری با سنسور یا کنترل مستقیم گشتاور (با یا بدون انکودر) نیست. مناسب برای کاربردهایی که دقت متوسط و صرفه‌جویی در هزینه مدنظر است.

اگر دقت بالا می‌خواهید ولی سنسور نصب نمی‌کنید، SLVC بهترین حالت است.

نکته عملی: اگر پروژه شما دقت گشتاور بسیار بالا می‌خواهد (مانند وینچ یا اکسترودر سنگین)، G120C مناسب نیست و باید از سری‌های بالاتر زیمنس استفاده کنید.

3)مدیریت ورودی‌ها و خروجی‌ها (I/O)

• خروجی دیجیتال: هم به صورت رله‌ای و هم ترانزیستوری برای کنترل تجهیزات جانبی
• ورودی آنالوگ تفاضلی: رزولوشن بالا برای اندازه‌گیری دقیق پارامترهای فرآیندی
• ورودی سنسور دمای موتور: پشتیبانی از PTC، KTY و Thermo-Click برای حفاظت حرارتی دقیق
• این قابلیت‌ها باعث می‌شوند درایو G120C علاوه بر کنترل سرعت و گشتاور، کنترل و نظارت ایمن و دقیق بر موتور و فرآیند داشته باشد

نکته عملی: اگر به دقت اندازه‌گیری حرارت یا کنترل تجهیزات جانبی حساس هستید، بررسی ورودی و خروجی‌های اینورتر بسیار مهم است.

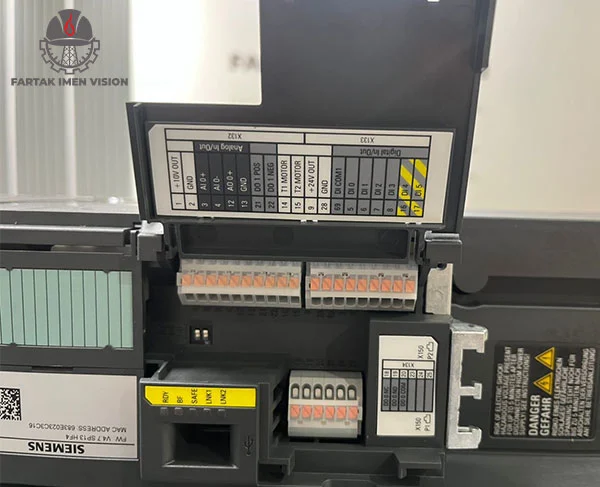

اتصالات و I/O در درایو زیمنس G120C

این بخش همیشه برای مهندسان ابزار دقیق مهم‌ترین قسمت است.

• 6 ورودی دیجیتال
• 1 ورودی دیجیتال ایمن (Fail Safe)
• 1 خروجی دیجیتال رله‌ای
• 1 خروجی دیجیتال ترانزیستوری
• 1 ورودی آنالوگ با دقت بالا
• 1 خروجی آنالوگ
• ورودی سنسور حرارتی PTC/KTY

ارتباطات صنعتی:

• PROFINET
• EtherNet/IP
• USS / Modbus RTU
• PROFIBUS (در برخی مدل‌ها)



جدول شماره فریم‌ها و مدل‌ها

مدل‌ها با توجه به توان و سایز فریم مرتب شده‌اند:




انواع فریم درایو زیمنس G120C

برای هر فریم، ابعاد، محدوده توان و تجهیزات نصب مشخص شده است.

1) فریم AA (0.5–2.2 kW)

مناسب فن‌های سبک و پمپ‌های کوچک

ابعاد:

تجهیزات نصب:

• 2 عدد پیچ M4
• 2 عدد مهره M4
• 2 عدد واشر M4

2) فریم A (1.5–4 kW)

برای نوار نقاله کوچک و ماشین‌آلات سبک

ابعاد:

تجهیزات نصب:

• 3 عدد پیچ M4
• 3 عدد مهره M4
• 3 عدد واشر M4

3) فریم B (5.5–7.5 kW)

برای پمپ‌ها و کمپرسورهای متوسط

ابعاد:

تجهیزات نصب:

• 4 عدد پیچ M4
• 4 عدد مهره M4
• 4 عدد واشر M4

4) فریم C (11–15 kW)

برای همزن‌ها و بارهای صنعتی متوسط

ابعاد:

تجهیزات نصب:

• 4 عدد پیچ M5
• 4 عدد مهره M5
• 4 عدد واشر M5

5) فریم D (22–45 kW)

برای بارهای سنگین

ابعاد:

تجهیزات نصب:

• 4 عدد پیچ M5
• 4 عدد مهره M5
• 4 عدد واشر M5

6) فریم E (55 kW)

برای کمپرسورهای بزرگ

ابعاد:

تجهیزات نصب:

• 4 عدد پیچ M6
• 4 عدد مهره M6
• 4 عدد واشر M6

7) فریم F (75–132 kW)

مناسب ماشین‌آلات سنگین و توان بالا

ابعاد:

تجهیزات نصب:

• 4 عدد پیچ M8
• 4 عدد مهره M8
• 4 عدد واشر M8



تنظیم پارامترهای درایو زیمنس G120C

برای راه‌اندازی سریع، مهم‌ترین پارامترهای کاربردی:

• P0304: ولتاژ نامی موتور
• P0305: جریان نامی موتور
• P0307: فرکانس نامی موتور
• P1120: Ramp Up Time
• P1121: Ramp Down Time
• P3900: راه‌اندازی سریع (Easy Startup)

نکته خرید: اگر می‌خواهید تنظیمات را راحت انجام دهید، حتماً BOP-2 یا IOP-2 سفارش دهید.



خطاهای درایو زیمنس G120C و علت آن‌ها

رایج‌ترین خطاها:

• F30005 (اضافه‌بار موتور): علت: گشتاور زیاد، تنظیمات اشتباه موتور، عدم تهویه مناسب
• F01007 (Overvoltage): علت: کاهش Ramp Down، بار اینرسی زیاد
• F30002 (IGBT Error): علت: دمای بالا، گردوغبار، کیفیت نامناسب برق ورودی
• A0502 (Communication Loss): علت: قطع کابل شبکه یا تنظیم اشتباه پروتکل



چطور مدل مناسب درایو زیمنس G120C را انتخاب کنیم؟

سه سؤال کلیدی:

1. توان موتور چقدر است؟
2. نوع بار چیست؟ سبک، متوسط یا سنگین؟
3. به ارتباطات صنعتی نیاز دارید؟

انتخاب سریع:

• فن/پمپ سبک: فریم AA یا A
• بارهای متوسط: فریم B یا C
• کمپرسور/نوار نقاله سنگین: فریم D یا E
• ماشین‌آلات سنگین: فریم F

برای انتخاب دقیق‌ترین مدل بر اساس نیاز پروژه، همین حالا از مشاوره رایگان کارشناسان مهندسی ما استفاده کنید:





قیمت درایو G120C

قیمت نهایی به چهار عامل بستگی دارد:

• توان و فریم درایو
• نوع ماژول ارتباطی (PROFINET گران‌تر است)
• نوع BOP/IOP
• موجودی بازار و سال تولید

برای استعلام دقیق قیمت، معمولا شماره فنی کامل لازم است، برای دریافت قیمت درایو G120C با کارشناسان مهندسی ما تماس بگیرید:





سوالات متداول

1. آیا درایو G120C برای بارهای سنگین مناسب است؟

بله، فریم‌های D، E و F مخصوص بارهای سنگین و توان بالا (تا 132 کیلووات) هستند.

2. اینورتر زیمنس G120C چه تفاوتی با G120 معمولی دارد؟

نسخه G120C یکپارچه و تک‌بدنه (کامپکت) است و برای اقتصادی بودن و سادگی نصب طراحی شده، در حالی که نسخه‌ی معمولی G120 ماژولار است (کنترل‌یونیت و پاورماژول جداگانه) و آپشن‌های بیشتری برای پروژه‌های سفارشی‌سازی‌شده ارائه می‌دهد.

3. تنظیمات راه‌اندازی سریع کدام است؟

پارامتر P3900 سریع‌ترین روش برای راه‌اندازی اولیه است.

4. اینورتر G120C چه خطاهایی بیشتر رخ می‌دهد؟

F30005 (اضافه بار) و F01007 (اضافه ولتاژ) رایج‌تر هستند.

5. دمای کاری مجاز درایو G120C چقدر است؟

دمای کاری (حین عملکرد) این درایو ۱۰- تا ۴۰+ درجه سانتی‌گراد است. دمای مجاز برای حمل‌ونقل و انبارداری (نه کارکرد) 40- تا 70+ درجه سانتی‌گراد است.

6. مدت زمان تحویل G120C چقدر است؟

بسته به موجودی انبار و شرایط پروژه، G120C در سریع‌ترین زمان ممکن به مشتری تحویل داده می‌شود.

7. آیا G120C دارای گارانتی است؟

بله، G120C ارائه شده توسط فرتاک ایمن ویژن با گارانتی رسمی و معتبر عرضه می‌شود.

8. آیا قبل از ارسال، تست کیفیت روی دستگاه انجام می‌شود؟

بله، قبل از ارسال از نظر عملکرد و کیفیت توسط کارشناسان فنی بررسی و تست می‌شوند.

9. چگونه می‌توان این دستگاه را تهیه کرد؟

برای خرید، ثبت سفارش، دریافت مشاوره تخصصی و اطلاع از قیمت روز، می‌توانید با شماره 02191094546 تماس بگیرید.
