پنل HMI زیمنس مدل KTP700 سری BASIC

Siemens HMI KTP700 BASIC

برند:Siemens

  • پنل HMI زیمنس مدل KTP700 سری BASIC با پارت نامبر 6AV2123-2GB03-0AX0
  • با صفحه نمایش 7 اینچی لمسی
  • دارای 8 عدد functinal Key بوده
  • از پروتوکل های Profinet و EtherNet/IP پشتیبانی می کند.
  • شرکت فرتاک ایمن ویژن تأمین کننده پنل HMI مدل KTP700 سری BASIC می باشد. در ادامه با عملکرد آن آشنا می شویم.
  • برای اینکه با این محصول بیشتر آشنا شوید و انتخاب بهتری داشته باشید،حتما بخش توضیحات و توضیحات تکمیلی را مطالعه فرمایید.
  • جهت کسب اطلاعات فنی و تکمیلی می توانید دیتا شیت محصول را دانلود کنید.

Siemens HMI KTP700 BASIC

برند:Siemens

  • پنل HMI زیمنس مدل KTP700 سری BASIC با پارت نامبر 6AV2123-2GB03-0AX0
  • با صفحه نمایش 7 اینچی لمسی
  • دارای 8 عدد functinal Key بوده
  • از پروتوکل های Profinet و EtherNet/IP پشتیبانی می کند.
  • شرکت فرتاک ایمن ویژن تأمین کننده پنل HMI مدل KTP700 سری BASIC می باشد. در ادامه با عملکرد آن آشنا می شویم.
  • برای اینکه با این محصول بیشتر آشنا شوید و انتخاب بهتری داشته باشید،حتما بخش توضیحات و توضیحات تکمیلی را مطالعه فرمایید.
  • جهت کسب اطلاعات فنی و تکمیلی می توانید دیتا شیت محصول را دانلود کنید.

توضیحات

سیستم های مانیتورینگ

کار اصلی سیستم مانیتورینگ در واقع دریافت اطلاعات از پردازنده های سیستم کنترل و نمایش جهت استفاده توسط اپراتور های سیستم و نفرات بهره بردار می باشد.

در گذشته این سیستم ها به صورت Mimic Panel اجرا می شدند.

Mimic Panel ها در واقع نمایش وضعیت های مختلف پروسه مانند وضعیت روشن و خاموش بودن تجهیزات، هشدار ها و مراحل مختلف را برای ما امکان پذیز می کردند.

یک نمونه از اجزا Mimic Panel
یک نمونه از اجزا Mimic Panel

سیستم HMI چیست؟

HMI در واقع مخفف Human Machine Interface می باشد.

که جهت ایجاد یک ارتباط دو طرفه بین ماشین و انسان به شکل موثر ایجاد شده است.

به وسیله پنل های HMI این امکان برای ما فراهم میشود که وضعیت تمامی تجهیزات مانند وضعیت خاموش یا روشن بودن الکترومتور ها، پمپ ها، سطح مخازن ، دما، فشار  و… را به صورت گرافیکی و زیبا بر روی صفحه نمایش این تجهیزات مشاهده کنیم.

همچنین از طریق این تجهیز می توانیم بعضی از پارامتر های اساسی مثل Setpoint ها، ضرایب PID و فرمان خاموش وروشن شدن تجهیزات را به PLC ارسال کنیم  .

به طور خلاصه میتوان گفت HMI در واقع تجهیز واسط و یک فضای گرافیکی است که فضای حافظه داخلی PLC  را برای ما مانیتور می کند و همچنین امکان ایجاد تغییر در بعضی از خانه های حافظه را برای ما فراهم می کند.

این پنل های در انواع و سایز های مختلف با امکانات و پروتکل های ارتباطی در برند های مختلف قابل ارائه میباشند

پنل های HMI زیمنس

برند آلمانی زیمنس علاوه بر تولید ارائه انواع PLC ها و تجهیرات اتوماسیون صنعتی در زمینه ساخت انواع HMI Panel هم فعالیت میکند. HMI های زیمنس به سه دسته اصلی زیر تقسیم بندی میشوند:

  1.  سری BASIC

این سری از پنل های HMI زیمنس برای انجام کارهای ساده با ورودی خروجی کم بدون نیاز به ذخیره داده و با استفاده از طراح های گرافیکی ساده استفاده می شوند.

HMI های Basic این برند در دو نوع با کی پد و بدون کی پد و لمسی و در سایز های 3 تا 15 اینچی ارائه می شوند.

یک نمونه پنل Basic  برند زیمنس
یک نمونه پنل Basic  برند زیمنس
  1. سری Comfort

این سری از پنل های HMI زیمنس برای انجام کارهای پیچیده تر با ورودی خروجی ها بیشتر بوده و قابلیت Archaive کردن داده ها را دارند و دارای History می باشد.

همچنین از قابلیت های گرافیکی بهتری برخوردار هستند، از تعداد پروتکل های شبکه بیشتری پشتیبانی می کنند و حافظه بیشتری دارند.

این سری از پنل های HMI زیمنس نیز در دو نوع همراه کی پد و بدون کی پد و لمسی تولید شده و سایز صفحه نمایش آن ها بین 4 اینچ تا 22 اینچ است.

یک نمونه پنل Comfort برند زیمنس
یک نمونه پنل Comfort برند زیمنس
  1. سری Mobile

این سری از پنل ها نیز عمکردی مشابه سری های Comfort دارند با این تفاوت که در کاربرد های که نیاز است که همراه با اپراتور قابل حمل باشد استفاده می شوند.

یک نمونه پنل Mobile برند زیمنس
یک نمونه پنل Mobile برند زیمنس

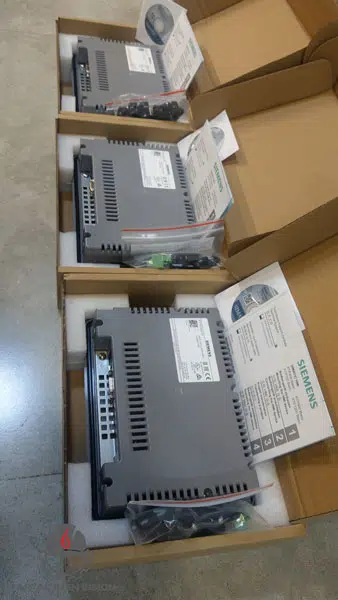

معرفی پنل زیمنس hmi مدل KTP700 سری BASIC

پنل اچ ام ای زیمنس مدل KTP700 سری BASIC از سری پنل های SIMATIC BASIC PANEL بوده و از صفحه نمایش 7  اینچ تایپ TFT با قابلیت نمایش 65536 رنگ برخودار است.

وضوح تصویر نمایشگر این تجهیز 800×480 پیکسل  می باشد.

KTP700 Basic از پروتوکل های Profinet و EtherNet/IP پشتیبانی می کند و پارت نامبر آن 6AV2123-2GB03-0AX0  است.

حافظه داخلی این تجهیز 10 مگابایت بوده و به وسیله WinCC Basic (TIA Portal) ،WinCC Comfort (TIA Portal) ،WinCC Advanced (TIA Portal)

و WinCC Professional (TIA Portal) قابلیت برنامه نویسی و وارد کردن گرافیک را دارد.

این HMI علاوه بر قابلیت لمسی بودن دارای 8 عدد function key جهت جابجایی بهتر بین صفحات می باشد.

همچنین بخوانید: پنل HMI زیمنس مدل KP700 COMFORT

قیمت hmi زیمنس

شرکت فرتاک ایمن ویژن وندور ابزار دقیق است.

برای اطلاع از قیمت hmi زیمنس با کارشناسان فروش ما با شماره 88800705-88800719 تماس حاصل فرمایید.

لطفا به این مقاله امتیاز بدهید

توضیحات تکمیلی

brand

Model

KTP700 Basic

Manufacturing Country

Germany

resolution

800×480 پیکسل

screen

7 اینچ TFT

Touch support

yes

Power

5.5 W

internal memory

10 Mbyte

Configuration software

1.WinCC Basic (TIA Portal)
WinCC Comfort (TIA Portal).2
3.WinCC Advanced (TIA Portal)
4.WinCC Professional (TIA Portal)

Functional keys

8

Total number of definable variables

800

The number of variables that can be defined for each page

100
