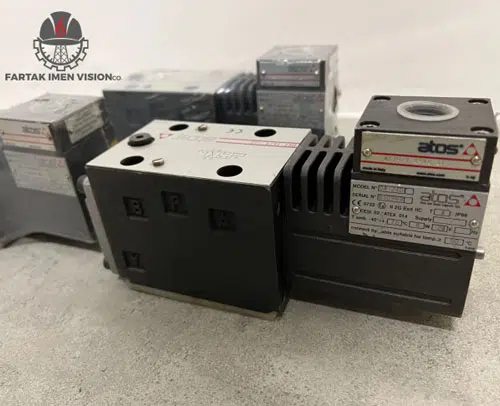

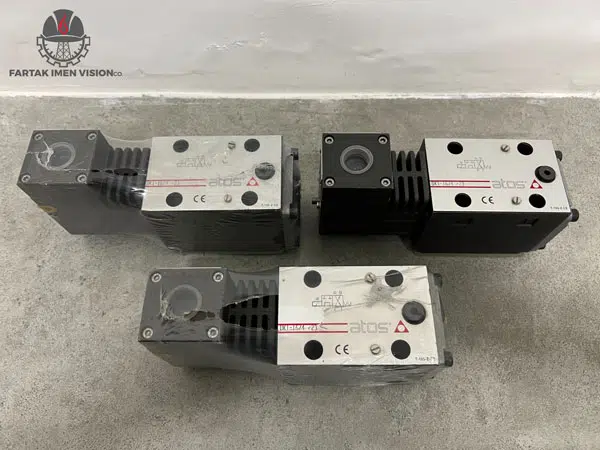

شیر برقی هیدرولیک آتوس مدل DHE / DHI برای پاسخگویی به کاهش ریسک نشتی، پایداری خطوط تولید و مدیریت هزینههای تعمیرات طراحی شده است.
برند آتوس (ATOS) از تولیدکنندگان شناختهشده و معتبر ایتالیایی در حوزه تجهیزات هیدرولیکی است و محصولات این شرکت در صنایع مختلف به دلیل کیفیت ساخت و طولعمر بالا مورد استفاده قرار میگیرد.
کاربرد و ساختار فنی
شیر برقی هیدرولیک آتوس مدل DHE / DHI به صورت منیفولدی (Subplate Mounting) در خطوط مختلف قابل نصب است و طراحی داخلی آن شامل مجاری داخلی برای پوسته و اسپول متحرک است که امکان کنترل پایدار و دقیق جریان سیال هیدرولیک را فراهم میکند.
استفاده از استاندارد ISO 4401 در طراحی این مدلها، امکان سازگاری و نصب آسان در انواع سیستمهای هیدرولیک (با سایر برندها) را ایجاد کرده است.
جدول مشخصات فنی
| ویژگی | مقدار / توضیح |
|---|---|
| نوع عملکرد | کنترل جهت سیال با اسپول (Direct Operated Directional Valve) |
| استاندارد طراحی و نصب | ISO 4401 Size 06 |
| تعداد وضعیت | 2 وضعیتی و 3 وضعیتی |
| نوع بوبین | تک بوبین (DHE) و دو بوبین (DHI) |
| حداکثر فشار کاری (پورتهای P, A, B) | 350 بار |
| حداکثر فشار پورت تخلیه (T) | 120 بار |
| حداکثر دبی عبوری | 60 لیتر بر دقیقه |
| دمای محیط (نسخه استاندارد) | منفی 30 تا مثبت 70 درجه سلسیوس |
| دمای محیط (نسخه FKM/PE) | منفی 20 تا مثبت 70 درجه سلسیوس |
| دمای محیط (نسخه HNBR/BT) | منفی 40 تا مثبت 70 درجه سلسیوس |
| درجه حفاظت بوبین | IP65 استاندارد (IP67 اختیاری) |
| نوع آببند | NBR استاندارد؛ FKM یا HNBR بهصورت اختیاری |
| سیال هیدرولیک سازگار | روغنهای معدنی (Mineral Oil)؛ سازگار با HL, HLP, HLPD, HVLP, HVLPD طبق DIN 51524 |
| گواهی | cURus (استاندارد آمریکای شمالی) |
| نوع نصب | منیفولدی (Subplate) مطابق ISO 4401 |
| جنس و فرآیند ساخت بدنه | ریختهگری پوستهای (Shell-Moulding Casting) و ماشینکاری دقیق |
در مواردی که فشار بالاتر از 350 بار مورد نیاز باشد، استفاده از شیرهای سوپاپی توصیه میشود.
بهدنبال شیر هیدرولیک با گواهی ضدانفجار (ATEX/IECEx) برای محیطهای پرخطر نفت و گاز هستید؟ مدلهای Maxseal ICO3S و Maxseal ICO4S را که رسما دارای این گواهیها هستند مشاهده کنید.
مزایای استفاده از شیر برقی هیدرولیک فشار بالا
- عملکرد پایدار و قابل اعتماد در فشارهای بالا (تا 350 بار)
- سیلبندی کامل و جلوگیری از هرگونه نشتی با گزینههای متنوع آببند
- قابلیت عملکرد در محدوده دمایی گسترده (تا منفی 40 درجه با نسخه HNBR)
- گواهی معتبر cURus
- مناسب برای خطوط حساس هیدرولیک و کاربردهای صنعتی سنگین
- نصب، سرویس و نگهداری آسان با طراحی منیفولدی استاندارد
مدلهای قابل ارائه
- DHE — نسخه تکبوبین
- DHI — نسخه دوبوبین (یا تکبوبین با پیکربندی متفاوت، بسته به کد سفارش)
سایر شیرهای برقی هیدرولیک
علاوه بر Atos DHE/DHI، فرتاک ایمن ویژن مدلهای زیر را هم برای کاربردهای هیدرولیک ارائه میدهد که برخی از آنها برای محیطهای پرخطر و ضدانفجار هم مناسباند:
- شیر برقی هیدرولیک ضدانفجار مکسیل ICO3S — با گواهی ATEX/IECEx، مناسب هیدرولیک و پنوماتیک
- شیر برقی هیدرولیک ضدانفجار مکسیل ICO4S — فشار کاری تا 414 بار، با گواهی ATEX/IECEx
قیمت شیر برقی هیدرولیک
برای اطلاع از قیمت بهروز، دریافت مشخصات فنی کاملتر یا دریافت مشاوره جهت انتخاب مدل مناسب با نوع کاربرد صنعتی، کارشناسان شرکت فرتاک ایمن ویژن آماده ارائه خدمات هستند:
02191094546
سوالات متداول
1. شیر برقی آتوس مدل DHE/DHI در چه صنایعی کاربرد دارد؟
شیر برقی آتوس مدل DHE/DHI عمدتاً در صنایع هیدرولیکی، ماشینآلات صنعتی، سیستمهای انتقال سیالات و سایر کاربردهای نیازمند کنترل دقیق جریان سیال هیدرولیک استفاده میشود.
2. حداکثر فشار قابل تحمل این شیر برقی چقدر است؟
پورتهای P، A و B این شیر تا فشار ۳۵۰ بار را تحمل میکنند؛ پورت تخلیه (T) حداکثر تا ۱۲۰ بار مجاز است. برای فشارهای بالاتر از ۳۵۰ بار، استفاده از شیرهای سوپاپی توصیه میشود.
3. آیا شیر برقی آتوس مدل DHE/DHI نشتی دارد؟
خیر، این مدل با آببندهای استاندارد NBR (و بهصورت اختیاری FKM یا HNBR) برای جلوگیری از نشتی طراحی شده است.
4. سایز و استاندارد نصب این شیر برقی چیست؟
این مدل مطابق استاندارد بینالمللی ISO 4401 و در سایز 06 (نصب منیفولدی) تولید میشود که با اکثر بلوکهای هیدرولیک استاندارد سازگار است.
5. آیا این شیر برقی برای محیطهای با دمای بالا یا پایین مناسب است؟
بله، نسخه استاندارد در محدوده منفی ۳۰ تا مثبت ۷۰ درجه سلسیوس کار میکند و نسخه HNBR تا منفی ۴۰ درجه هم قابل استفاده است.
6. آیا این مدل گواهی ضدانفجار دارد؟
مدل استاندارد DHE/DHI دارای گواهی cURus است. برای کاربردهای ضدانفجار (ATEX/IECEx)، مدلهای Maxseal ICO3S و ICO4S ما را پیشنهاد میکنیم.
7. مدت زمان تحویل شیر برقی آتوس DHE/DHI چقدر است؟
بسته به موجودی انبار و شرایط پروژه، شیر برقی آتوس DHE/DHI در سریعترین زمان ممکن به مشتری تحویل داده میشود.
8. آیا شیر برقی آتوس DHE/DHI دارای گارانتی است؟
بله، شیر برقی آتوس DHE/DHI ارائه شده توسط فرتاک ایمن ویژن با گارانتی رسمی و معتبر عرضه میشود.
9. چگونه میتوان این دستگاه را تهیه کرد؟
برای خرید، ثبت سفارش، دریافت مشاوره تخصصی و اطلاع از قیمت روز، میتوانید با شماره 02191094546 تماس بگیرید.
