مشخصات فنی گیج فشارسنج

گیج فشار (pressure gauge) چیست؟

گیج‌های فشار یکی از پرکاربردترین تجهیزات اندازه‌گیری فشار هستند که برای اندازه‌گیری فشار مایعات و گازها استفاده می‌شوند. این تجهیزات به صورت مکانیکی کار کرده و سیگنالی به اتاق فرمان ارسال نمی‌کنند. درجه فشار قابل اندازه‌گیری بستگی به نوع و کاربرد گیج دارد.

برخی از گیج‌ها برای فشارهای پایین طراحی شده‌اند، در حالی که دیگران می‌توانند فشارهای بسیار بالا را اندازه‌گیری کنند. انتخاب گیج مناسب به نیاز سیستم و محدوده فشاری که باید اندازه‌گیری شود بستگی دارد.

در ادامه با ما همراه باشید تا با اجزای تشکیل دهنده گیج فشار و مشخصات فنی آن، انواع گیج فشار عقربه ای، انواع نصب گیج فشار، برند های گیج فشار و متعلقات گیج فشار آشنا شوید…

همچنین بخوانید: گیج فشار ویکا مدل 232.50

انواع گیج فشار عقربه ای

1-گیج فشار بوردون تیوب (Bourdon tube pressure gauge)

در طراحی این نوع پرشر گیج از یک لوله بوردون استفاده می‌کنیم.

لوله بوردون یک لوله خمیده (C شکل) است که خاصیت ارتجاعی هم دارد.

یک سر لوله بوردون ثابت است و سیال مورد نظر ما با فشار وارد آن می‌شود.

با افزایش فشار وارد شده بر تیوب، لوله کشیده می‌شود.

این کشیدگی متناسب با میزان فشاری هست که سیال به آن وارد می‌کند.

بنابراین اگر انتهای لوله بوردون را از طریق چرخ‌دنده‌ای به یک عقربه نمایشگر متصل کنیم. می‌توانیم میزان فشار سیال را اندازه‌گیری کنیم.

با کاهش فشار لوله بوردون به حالت اولیه‌ی خودش برمی‌گردد و گیج‌ فشار مقدار کمتری را نشان می‌دهد.

2- پرشر گیج دیافراگمی Diaphragm pressure gauge

در طراحی این نوع پرشر گیج از یک دیافراگم استفاده می‌شود. دیافراگم یک غشاء است که قابلیت انعطاف‌پذیری بالایی دارد.

دیافراگم قسمت‌های داخلی گیج اندازه گیری فشار را از سیال ورودی ما جدا می‌کند.

وقتی که سیال با فشار به دیافراگم نیرو وارد می‌کند، باعث می‌شود غشاء انحناء پیدا بکند؛ و به سمت محیطی که فشار کمتری دارد خم شود.

بنابراین میزان انحنائی که در دیافراگم ایجاد می‌شود متناسب با میزان فشار سیال ورودی است.

این انحناء از طریق یک عقربه‌ی نشان‌گر بر روی صفحه‌ی پرشر گیج نمایش داده می‌شود.

پرشر گیج ها در طرح ها، انواع و با جنس های و ویژگی های متنوعی تولید می شوند حال این که در هر صنعتی و در هر مرحله ای از فرایند های صنعتی از کدام گیج فشار باید استفاده کرد به مقدار فشار، مواد دخیل، دقت مورد نیاز و شرایط کارکردی آن فرایند بستگی دارد.

فیلم زیر انواع گیج‌های فشار را مشاهده کنید.

انواع نصب گیج فشار

اتصال رزوه‌ای استاندارد: دارای یک کانکشن نر پیچی است.
اتصال رزوه‌ای مادگی: محل اتصال به صورت مادگی پیچی است.
گیج فشار فلنجی: محل اتصال دارای یک فلنج می‌باشد.

برند های گیج فشار

پرشر گیج ویکا (WIKA)
پرشر گیج مدکو (MADECO)
پرشر گیج پکنز (PAKKENS)
پرشر گیج نوافیما (NOUVAFIMA)
پرشر گیج سنگان صنعت (SANGAN)
پرشر گیج اشکرافت (Ashcroft)
پرشر گیج ایندومارت

اجزای تشکیل دهنده گیج فشار

Pointer

عقربه ای است که درجه فشار وارده بر گیج را نشان می دهد.

Dial

به صفحه سفید داخل گیج فشارسنج Dial می گویند که جنس آن عموما Die Cast Aluminum (منظور آلومینیومی است که در قالب ساخته می شود) است

و قطر آن 50، 63،100، 160 میلی متر است که قطر 100 پرکاربردتر است

و قطر های 50 و 63 عموما برای مصارف غیر صنعتی و قطر 160 عموما برای دمای بالای مخزن استفاده می شود.

zero، span

به حد پایین اندازه گیری zero گفته می شود که این مقدار همیشه صفر نیست ممکن است منفی یک هم باشد.

به حد بالای اندازه گیری span گفته می شود که گستره اندازه گیری برای گیج فشارسنج به صورت زیر محاسبه می شود

Scale=Span-Zero

اتصالات گیج فشار

connection می تواند پشت و یا زیر Dial باشد که معمولا برای قطر های 100 و 160 میلی متر connection پایین Dial قرار می گیرد.

سایز آن 1/2 معمولا برای قطر های 100 یا 160 میلی متر و سایز 1/4 معمولا برای قطر 50 یا 63 است.

connection به صورت Thread یا پیچی است که استاندارد آن بیشتر NPT است یعنی در ابتدا تجهیز را به صورت دنده به دنده به تجهیز دیگر وصل می کنیم و در ابتدا شل است و بعد سفت می شود.

اگر connection بیرون زدگی داشته باشد به آن میل NPTM می گویند و اگر به صورت مادگی باشد به آن NPTF می گویند.

socket و شیشه گیج

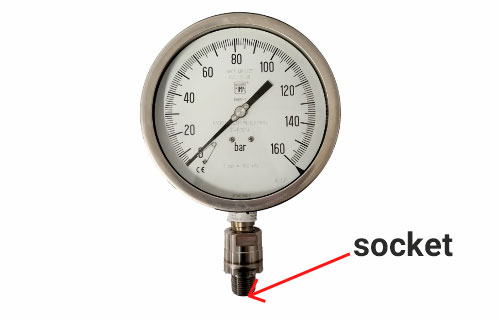

socket سوراخی است که از آن سیال وارد گیج می شود.

شیشه گیج از نوع Shattered Proof است که هر وقت در معرض شکست قرار گیرد پودر نمی شود و فقط یک ترک کوچک می خورد.

در فیلم زیر با کالیبره گیج فشار آشنا می شوید

متعلقات گیج فشار

1-سیفون Syphon

با نصب سیفون می توان یک سنسور با دمای پایین را در فرآیندهایی با درجه حرارت بالا نصب کرد.

یک سیفون معمولی را از متریال کربن استیل که مناسب برای فشارهای تا ۴۸ بار و دمای تا ۲۳۰ درجه سانتی گراد است می توان ساخت.

از دیگر متریال های متداول در ساخت سیفون استنلس استیل است، که فشار و دمای بالاتری را معمولا تحمل می کند. سیفون استنلس استیل را تا دمای ۴۰۰ درجه سانتی گراد و فشار ۱۶۰ بار به کار برد.

2-منیفولد Manifold

منیفولد یا چند منظوره وسیله ای است برای جلوگیری ورود سیال به گیج در هنگام باز و بسته کردن گیج

منیفولد ها در تایپ های مختفی هستند ( 2-way , 3-way , 5-way ) و در هر مورد مدل های متفاوتی وجود دارد

برای مثال در منیفولد 2-way شیر ها می توانند به صورت 90دجه یا 180 درجه ( رو به رو هم ) قرار بگیرند

3-movement damping

پرشر گیچ با مایعی پر می شود که معمولا از گیلسرین (glycerine) یا روغن سیلیکون (silicon oil) می باشد و باعث می شود در هنگام ارتعاش ها لرزش لوله بوردون و همچنین نشانگر پرشر گیج را می گیرد

اسنابر ها هم جز دمپینگ ها می باشند. هدف از طراحی اسنابر (Snubber) محافظت از سنسور فشار (ترانسمتیر فشار، ترانسدیوسر فشار)

و گیج فشار در برابر افزایش ناگهانی فشار، نوسانات و ارتعاشات خط،چکش آب (Water Hammer) و حفره زایی (Cavitation) می باشد.

4-محافظت از فشار بیش از حد Over pressure Protector

هدف از طراحی محافظ فشار مازاد (Overpressure protector) محافظت از از تجهیزات اندازه گیری فشار است هنگامیکه فشار از محدوده یا رنج اندازه گیری مشخص شده تجهیز طی یک بازه زمانی تجاوز می کند.

محافظ اور پرشر (Overpressure protector) از یک شیر ولو پیستونی فنری (spring loaded piston valve) تشکیل شده است.

در شرایط عادی فشار فنر شیر ولو را باز نگه می دارد و سیال به عنصر حسگر می رسد.

هنگامی که فشار سیستم از میزان تنظیم شده (ست شده) برای محافظ اورپرشر تجاوز می کند،

به نیروی وارد شونده از طرف فنر غلبه می کند در نتیجه فنر به عقب رانده می شود و ولو بسته می شود

و مسیر عبوری سیال به سمت سنسور فشار (ترانسمیتر فشار، ترانسدیوسر فشار) یا گیج فشار را مسدود می نماید.

ولو بسته باقی می ماند تا زمانی که فشار سیستم به میزان تقریبا ۲۵ درصد پایین تر از فشار ست شده برگردد، جایی که بر اثر نیروی فنر، مجددا شیر باز می شود.

جنس گیج فشار

اجزای مختلف یک گیج فشار مانند اتصالات، محفظه و سنسور می تواند از جنس مواد مختلفی مانند برنج، استیل ضد زنگ، هستالوی، مولیبدن و … ساخته شوند.

براساس سازگاری مواد دخیل و محیط یک فرآیند باید گیج‌فشار با جنس مناسب استفاده شود.

رایج ترین متریالی که در پرشرگیج ها به کار می رود استیل ضد زنگ (stainless steel SS316) می باشد

جنس بدنه گیج فشار سنج Die Cost Al است و اما به دلیل وجود دمای بالا در شهر های جنوبی بهتر است از جنس SS316 در این مناطق استفاده شود.

اندازه صفحه Dial

پرشر گیج‌ها با اندازه صفحه‌های متنوعی تولید می‌شوند اما اکثر شرکت‌های بزرگ گیج‌های فشار خود را بر اساس استاندارد اروپایی EN-837 تولید می‌کنند.

بر اساس این استاندارد اندازه صفحه گیج فشار می‌تواند ۴۰، ۵۰، ۶۳، ۸۰، ۱۰۰، ۱۶۰ و ۲۵۰ میلی‌متر باشد

در پرشرگیج ها رنگ صفحه نشانگر و درجه بندی های آن مهم می باشد

اغلب رنگ صفحه زمینه سفید و درجه یندی ها مشکی می باشد ( در مواقعی که ابزار از دو حالت درجه یندی استفاده کند رنگ دوم قرمز می باشد.

نوع و سایز اتصالات Connection-NPT

از جمله اتصالات NPT ودنده G هستند که در سایزهای 2/1 ، 4/1 و 8/1 ساخته می‌شوند.

و این اتصالات می توانند در پشت (back) و یا زیر (bottom) محصول قرار بگیرند.

تحمل فشار گیج

تحمل فشار گیج 1.3 برابر FULL Span می باشد یعنی اگر در گیج Span 10 باشد، 13 بار فشار را تحمل می کند و اگر میزان فشار از 13 بار بالاتر رود، لاستیک پشت آن می ترکد و سیال از پشت آن خارج می شود و گیج خراب می شود.

دقت اندازه گیری گیج

دقت (KL) حد نهایی درصد خطای اندازه‌گیری گیج فشار را نسبت به بازه کل اندازه‌گیری بیان می کند.

برای مثال یک گیج فشار ۱۰ بار و کلاس دقت ۴ امکان خطای اندازه‌گیری تا ۴% از ۱۰ بار یعنی ۰.۴ بار را دارد.

بر اساس استاندارد EN-837 کلاس‌های دقت 1/0، 25/0، 6/0، 1، 6/1، 5/2 و 4 قابل قبول هستند.

گیج فشار مثبت و منفی 1 درصد Full Span می تواند خطا داشته باشد.

ضریب حفاظت

به این علت که گیج ها در معرض نور خورشید و باران هستند باید برای آن ها یک ضریب حفاظت در نظر گرفته شود که معمولا IP65 در نظر گرفته می شود که در آن 6 برای این منظور است که کوچک ترین ذرات معلق در هوا هم داخل گیج نشود و 5 هم برای این است که آب به صورت پودری هم به داخل گیج نفوذ نکند اما اگر گیج در داخل یک محیط بسته قرار گیرد می توان از ضریب حفاظت IP54 و IP55 هم استفاده کرد.

محافظت در برابر انفجار Blow-out Protection

زمانیکه قرار است فشار سیالاتی را اندازه گیری کنیم که در دسته بندی مناطق خطرناک قرار دارند لازم است گیج های فشاری را انتخاب کنیم که برای این شرایط مناسب هستند.

در این نوع گیج ها، محفظه ایی در پشت گیج وجود دارد به نام Blow-out device، که هرگونه نشتی و سر ریز قطعات تحت فشار، وارد آن می شود و از صدمه دیدن اپراتور جلوگیری می کند.

معمولا به صورت دیسکی (Disk) و در پشت (Back) پرشر گیج قرار می گیرد و ممکن است به صورت solid front باشد

بازه کاری Range

گیج های فشار بر اساس نوع طراحی و جنس به کار رفته در آنها در محدوده مشخصی قابلیت اندازه‌گیری فشار را دارند.

این محدوده اندازه‌گیری در گیج‌های فشار بسیار بزرگ است و از فشار وکیوم تا فشارهای با دقت میلی‌بار و تا بیش از ۱۶۰۰ بار گسترده است.

بر این اساس بر حسب محدوده بزرگی فشار در یک فرآیند صنعتی و دقت مورد نیاز باید گیج فشار با رنج مناسب را انتخاب نماییم.

واحد اندازه گیری گیج فشار

پرشر گیج ها با واحد اندازه گیری به خصوصی کار می کنند از جمله مهمترین آن واحد اندازه گیری فشار درصنایع بار و psi هستند.

رنج اندازه گیری

رنج های اندازه گیری گیج فشار سنج به صورت زیر است:

0-1 بار
0-1.6 بار
0-2.5 بار
0-4 بار
0-6 بار
0-10 بار
0-16 بار
0-25 بار
0-40 بار
0-60 بار

در شرایط خلا رنج 1- هم وجود دارد که باید scale آن مثل scale های رنج های بالایی باشد مثلا 3-1- درست است چون با 4-0 دارای یک scale یکسان می باشد.

برای انتخاب رنج اندازه گیری ابتدا باید فشار نرمال pop که فشاری است که 75 تا 85 درصد مواقع لوله با این فشار کار می کند را به دست آورد و بعد 1/3 میانی گیج را انتخاب کرد.

در بازه های کوچک تر خطا کمتر است و بهتر است بازه های کوچک تر انتخاب شود.

گیج فشار قیمت

شرکت فرتاک ایمن ویژن فروش ابزار دقیق را برعهده دارد.

برای اطلاع از قیمت گیج فشار با شماره 02188800719 در ارتباط باشید.

محصولات گیج فشار

برای مشاهده تمامی محصولات گیج فشار و انتخاب بهترین گزینه متناسب با نیازهای خود، به صفحه دسته‌بندی محصولات گیج فشار مراجعه کنید.

ما انواع مختلفی از گیج‌های فشار را با ویژگی‌ها و مشخصات فنی متنوع در اختیار شما قرار داده‌ایم تا بتوانید انتخاب بهینه‌تری داشته باشید. این محصولات با دقت بالا و کیفیت عالی طراحی شده‌اند تا بهترین عملکرد را در اندازه‌گیری فشار ارائه دهند.

مشخصات فنی گیج فشار سنجpdf

سوالات متداول

1. گیج فشار چیست و چه کاربردی دارد؟

گیج فشار ابزاری است برای اندازه‌گیری فشار مایعات و گازها. این دستگاه به طور گسترده در صنایع مختلف برای کنترل و اندازه‌گیری فشار استفاده می‌شود.

2. انواع گیج فشار کدامند؟

گیج فشار بوردون تیوب و گیج فشار دیافراگمی از انواع رایج گیج فشار هستند. هر کدام ویژگی‌های خاصی دارند که آنها را برای کاربردهای خاص مناسب می‌سازد.

3. چگونه گیج فشار را نصب کنیم؟

گیج فشار می‌تواند به صورت رزوه‌ای یا فلنجی نصب شود. انتخاب نوع نصب به نوع دستگاه و نیازهای فرآیند بستگی دارد.

4. چه برندهایی گیج فشار تولید می‌کنند؟

برندهای معروف شامل ویکا (WIKA)، مدکو (MADECO) و اشکرافت (Ashcroft) می‌باشند

5. دقت اندازه‌گیری گیج فشار چگونه تعیین می‌شود؟

دقت اندازه‌گیری گیج فشار با توجه به کلاس دقت آن تعیین می‌شود. به عنوان مثال، یک گیج فشار 10 بار با کلاس دقت 4 امکان خطای اندازه‌گیری تا 4% را دارد.

6. ضریب حفاظت گیج فشار چیست و چگونه محاسبه می‌شود؟

ضریب حفاظت به میزان مقاومت دستگاه در برابر عوامل محیطی اشاره دارد. معمولاً IP65 برای محافظت در برابر گرد و غبار و آب کافی است.
