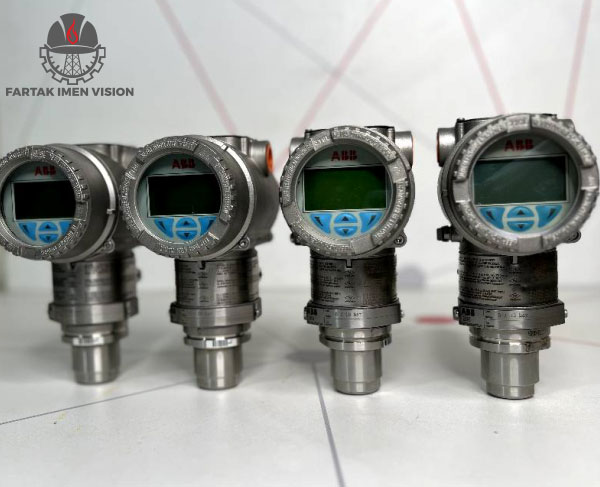

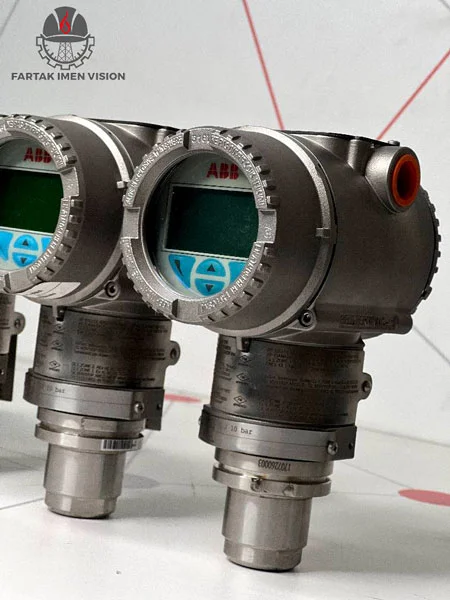

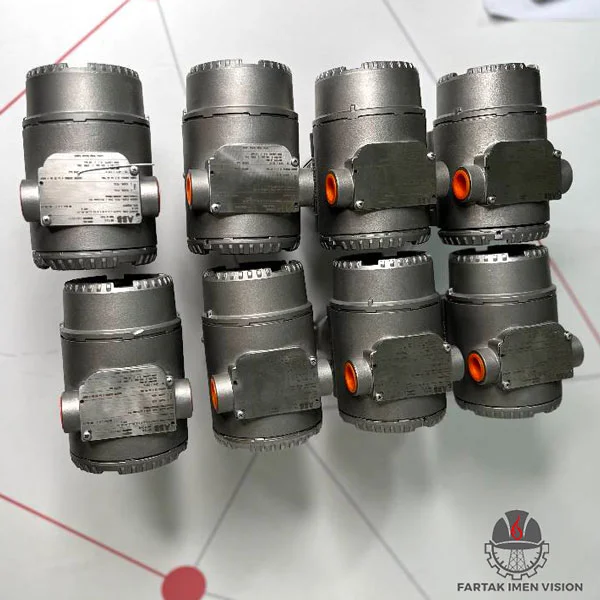

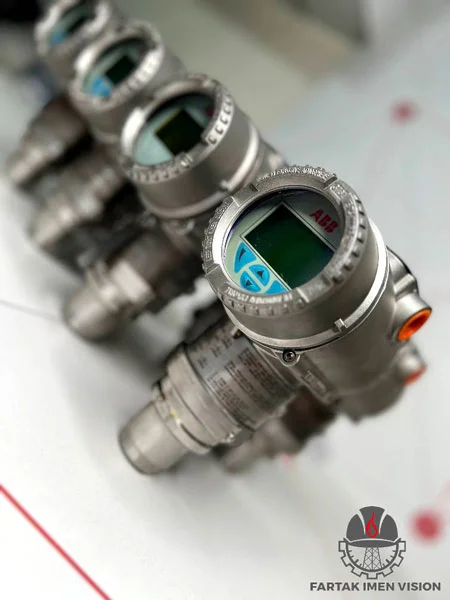

ترانسمیتر ABB سری 266

ABB Transmiiter Series 266

برند: ABB

  • ترانسمیتر ABB سری 266 برای اندازه‌گیری پارامترهایی مانند فشار، اختلاف فشار، سطح و جریان طراحی شده‌اند.
  • شرکت فرتاک ایمن ویژن تأمین کننده ترانسمیتر های ABB سری 266 می باشد.در ادامه با عملکرد و ویژگی های اساسی آن آشنا می شویم.
  • برای اینکه با این محصول بیشتر آشنا شوید و انتخاب بهتری داشته باشید،حتما بخش توضیحات و توضیحات تکمیلی را مطالعه فرمایید.
  • جهت کسب اطلاعات فنی و تکمیلی می توانید دیتا شیت محصول ها را دانلود کنید.

توضیحات

ترنسمیترهای ABB سری 266 ABB Transmiiter از برترین ابزارهای ابزار دقیق در صنعت به شمار می‌روند.

این ترنسمیترها برای اندازه‌گیری پارامترهایی مانند فشار، اختلاف فشار، سطح و جریان طراحی شده‌اند.

با بهره‌گیری از فناوری پیشرفته و دقت بالای کمتر از 0.025%، این سری مناسب‌ترین انتخاب برای محیط‌های صنعتی سخت و فرآیندهای حساس است.



همچنین بخوانید: ترانسمیتر فشار یوکوگاوا EJA430A



ویژگی‌های برجسته سری 266

ترنسمیترهای سری 266، ابزارهای اندازه‌گیری هستند که برای تبدیل پارامترهای فیزیکی مانند فشار، اختلاف فشار، دما و جریان به سیگنال‌های الکتریکی (معمولاً 4 تا 20 میلی‌آمپر) طراحی شده‌اند.

این سری از ترنسمیترها به دلیل بهره‌گیری از فناوری روز، قابلیت‌های پیشرفته و مقاومت در برابر شرایط سخت محیطی، از گزینه‌های برتر در بازار هستند.

  • دقت فوق‌العاده: کمتر از 0.025% خطا.
  • طراحی مقاوم: مقاوم در برابر خوردگی و شرایط محیطی سخت.
  • پروتکل‌های ارتباطی پیشرفته: HART، PROFIBUS و FOUNDATION Fieldbus.
  • تنوع مدل‌ها: مناسب برای اندازه‌گیری فشار مطلق، نسبی، اختلاف فشار، و سطح.
  • کاربری آسان: نصب و راه‌اندازی ساده به همراه تنظیمات سریع.
  • طراحی ماژولار: امکان تعمیر و نگهداری آسان با قطعات یدکی در دسترس.



مدل‌های محبوب سری 266

مدل توضیح دقت محدوده فشار دمای عملیاتی ارتباطات کاربرد ویژگی خاص
266AST فشار مطلق، نسبت به خلأ کامل ±0.04% 100 میلی‌بار تا 700 بار -40°C تا +85°C HART، PROFIBUS، FOUNDATION خلأ، گازهای حساس بدنه مقاوم در برابر خوردگی
266GST فشار نسبی، نسبت به محیط ±0.025% 0.1 تا 700 بار HART، PROFIBUS خطوط لوله و ذخیره‌سازی ضدانفجار (ATEX-certified)
266DHH اختلاف فشار بین دو نقطه ±0.04% 0.1 میلی‌بار تا 20 بار -40°C تا +120°C HART®، PROFIBUS PA، FOUNDATION Fieldbus و WirelessHART سطح مایعات و جریان جبران دما برای دقت بالا
266LVP اندازه‌گیری ارتفاع مایعات ±0.05% 0.5 تا 30 متر -40°C تا +85°C HART، PROFIBUS و FOUNDATION Fieldbus. مایعات خورنده مقاوم در برابر رسوبات و خوردگی
266MST فشار، دما و جریان هم‌زمان ±0.04% فشار 0.1 تا 200 بار -40°C تا +120°C HART، FOUNDATION نفت، گاز و پتروشیمی چندمنظوره
266JST جریان سیالات با فلومتر انتگرالی ±0.04% 0.5 تا 16 بار HART، PROFIBUS و FOUNDATION Fieldbus. انتقال گاز و مایعات دقت بالا در جریان حجمی و جرمی
266HSH محیط‌های فشار بسیار بالا ±0.025% تا 1050 بار -40°C تا +120°C WIRELESS HART سیستم‌های هیدرولیک و حفاری مقاومت استثنایی در برابر فشار
266DRH فشار در نقاط دسترسی دشوار ±0.04% 0.3 تا 160 بار HART®، PROFIBUS PA، FOUNDATION Fieldbus و WirelessHART شیمیایی، پالایشگاه، تصفیه آب عملکرد در محیط‌های خورنده یا دمای بالا
266VSH اختلاف فشار در فشار بالا ±0.035% تا 600 بار HART، PROFIBUS نیروگاه‌ها، صنایع سنگین طراحی برای فرآیندهای پیشرفته
266GSH اختلاف فشار در صنایع حساس ±0.04% HART، FOUNDATION، PROFIBUS نفت، گاز، دارویی فناوری TTG و گواهی SIL2/SIL3
  1. ترنسمیتر فشار مطلق مدل 266AST ترنسمیتر فشار مطلق مدل 266AST
    • توضیح: این مدل برای اندازه‌گیری فشار مطلق طراحی شده است، یعنی فشاری که نسبت به خلأ کامل اندازه‌گیری می‌شود.
    • دقت: ±0.04%
    • محدوده فشار: از 100 میلی‌بار تا 700 بار
    • ارتباطات: HART، PROFIBUS و FOUNDATION Fieldbus
    • کاربرد: برای کاربردهایی که به فشار دقیق نیاز دارند مانند فرآیندهای خلأ و تولید گازهای حساس
    • دمای عملیاتی:  -40°C تا +85°C
    • جنس بدنه:  فولاد ضدزنگ یا آلیاژهای مقاوم در برابر خوردگی
    • عملکرد محلی: مجهز به نمایشگر LCD با فناوری TTG (تنظیم از طریق شیشه) بدون نیاز به باز کردن محفظه.
    • گواهینامه ایمنی: مطابق با SIL2 / SIL3 بر اساس استاندارد IEC 61508.

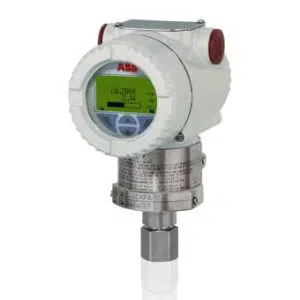

  2. ترنسمیتر فشار نسبی مدل 266GST ترنسمیتر فشار نسبی مدل 266GST
    • توضیح: این مدل فشار را نسبت به فشار محیط اندازه‌گیری می‌کند
    • دقت: ±0.025%
    • محدوده فشار: از 0.1 بار تا 700 بار
    • کاربرد: خطوط لوله و سیستم‌های ذخیره‌سازی
    • ارتباطات: HART ، PROFIBUS
    • قابلیت ضدانفجار: مناسب برای محیط‌های پرخطر (ATEX-certified)
    • نوع نصب: نصب روی دیوار یا لوله
    • عملکرد محلی: نمایشگر LCD با فناوری TTG (از طریق شیشه) بدون نیاز به باز کردن محفظه
    • مطابقت ایمنی: مطابق با SIL2 / SIL3 بر اساس استاندارد IEC 61508
  3. ترنسمیتر اختلاف فشار مدل 266DHH ترنسمیتر اختلاف فشار مدل 266DHH
    • توضیح: این مدل برای اندازه‌گیری اختلاف فشار بین دو نقطه به کار می‌رود.
    • دقت: ±0.04%
    • ارتباطات: پشتیبانی از HART®، PROFIBUS PA، FOUNDATION Fieldbus و WirelessHART با قابلیت تعویض و ارتقاء ترانسمیتر
    • محدوده اختلاف فشار: از 0.1 میلی‌بار تا 20 بار
    • کاربرد: تعیین سطح مایعات و جریان در مخازن
    • دمای عملیاتی: -40°C تا +120°C
    • ویژگی خاص: جبران‌سازی دما برای دقت بالاتر در شرایط محیطی متغیر
    • جنس دیافراگم: آلیاژهای مقاوم به خوردگی Hastelloy یا تیتانیوم
  4. ترنسمیتر سطح مدل 266LVP
    • توضیح: این مدل برای اندازه‌گیری ارتفاع مایعات و مواد در مخازن طراحی شده است. با استفاده از فناوری اختلاف فشار، می‌تواند ارتفاع دقیق مایعات را محاسبه کند.
    • دقت: ±0.05%
    • محدوده اندازه‌گیری: از 0.5 متر تا 30 متر
    • کاربرد: اندازه‌گیری ارتفاع مایعات خورنده
    • دمای عملیاتی  -40°C تا +85°C
    • ویژگی خاص: مقاومت بالا در برابر رسوبات و خوردگی
  5. ترنسمیتر چندمنظوره مدل 266MST 266MST
    • توضیح: قابلیت اندازه‌گیری فشار، دما و جریان به‌صورت هم‌زمان
    • کاربرذ: مناسب برای صنایع نفت، گاز و پتروشیمی
    • دقت:  ±0.04% برای فشار، ±0.1% برای جریان
    • محدوده اندازه‌گیری فشار:  از 0.1 بار تا 200 بار
    • دمای عملیاتی: -40°C تا +120°C
    • ارتباطات :HART و FOUNDATION Fieldbus
    • عملکرد محلی: نمایشگر LCD با فناوری TTG (کنترل از پشت شیشه) بدون نیاز به باز کردن محفظه
    • استاندارد ایمنی: منطبق با SIL2 / SIL3 طبق IEC 61508

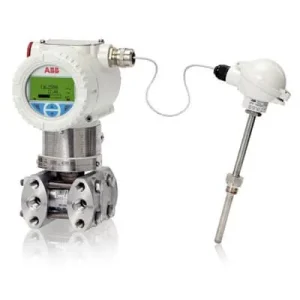

  6. ترنسمیتر اختلاف فشار با فلومتر انتگرالی  مدل 266JST 266JST
    • توضیح: این مدل مخصوص اندازه‌گیری جریان سیالات طراحی شده است و قابلیت یکپارچه‌سازی با فلومترها را دارد
    • کاربرذ: صنایع نفت، گاز و پتروشیمی در خطوط انتقال گاز و مایعات
    • دقت: ±0.04%
    • محدوده اختلاف فشار: 0.5 تا 16 بار
    • ویژگی خاص: اندازه‌گیری جریان حجمی و جرمی سیالات با دقت بالا
    • عملکرد محلی: نمایشگر LCD با فناوری TTG (از طریق شیشه) بدون نیاز به باز کردن محفظه.
    • صرفه‌جویی در هزینه: کاهش نفوذهای فرآیندی باعث صرفه‌جویی مالی و کاهش خطر نشت می‌شود.
    • الکترونیک قابل تعویض: امکان تعویض الکترونیک با قابلیت پیکربندی خودکار.

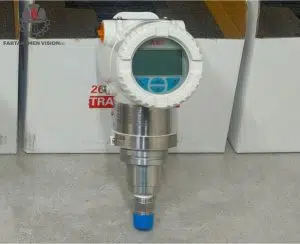

  7. ترنسمیتر فشار با سنسور فلزی  مدل 266HSH ترانسمیتر فشار مدل 266HSH
      • توضیح: این مدل برای محیط‌های با فشار بسیار بالا طراحی شده است و از سنسورهای دیافراگمی استفاده شده است که این سنسورها تحت تأثیر فشار قرار می‌گیرند و تغییرات فشار باعث تغییر در سنسور می‌شود.
      • کاربرذ:  سیستم‌های هیدرولیک و حفاری
      • دقت: ±0.025%
      • ارتباطات: پروتکل ارتباطی WIRELESS HART این امکان را می‌دهد نقاط اندازه‌گیری بیشتری را در طول عملکرد تجهیز خود اضافه کنید.
      • محدوده فشار: تا 1050 بار
      • دمای عملیاتی: -40°C تا +120°C
      • ویژگی خاص: مقاومت استثنایی در برابر فشارهای سنگین و ضربه‌های ناگهانی، ایمنی بالا و طراحی مقاوم و کاهش نشت جریان و مصرف انرژی کمتر
      • گواهینامه: SIL2 و SIL3 برای ایمنی بیشتر
      • پشتیبانی از پلتفرم‌های PROFIBUS PA و FOUNDATION
      • شیوه نصب: نصب محلی: نصب مستقیم بر روی خط یا مخزن.نصب از راه دور: نصب دورتر از خط که خود شامل سه روش مختلف نصب است:
        • Yoke
        • Bracket
        • Surface

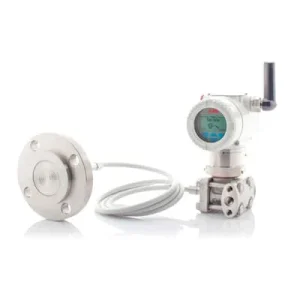

  8. ترنسمیتر فشار دیافراگمی از راه دور  مدل 266DRH ترنسمیتر فشار دیافراگمی از راه دور  مدل 266DRH
    • توضیح: توضیح  این مدل برای اندازه‌گیری فشار در محیط‌هایی که دسترسی مستقیم به نقاط اندازه‌گیری دشوار است، استفاده می‌شود. سنسور دیافراگمی از طریق یک سیال انتقال‌دهنده، فشار را به بخش اصلی منتقل می‌کند.
    • کاربرذ: صنایع شیمیایی، پالایشگاه‌ها و تصفیه آب
    • دقت: ±0.04
    • محدوده فشار: 0.3 بار تا 160 بار
    • ویژگی خاص: امکان استفاده در محیط‌های خورنده یا دمای بالا
    • ارتباطات: سازگاری با پروتکل‌های مختلف برای یکپارچگی با HART®، PROFIBUS PA، FOUNDATION Fieldbus و WirelessHART، قابلیت تعویض و ارتقاء ترنسمیتر

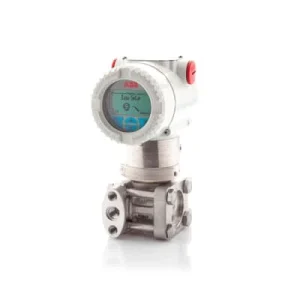

  9. ترنسمیتر اختلاف فشار برای سطح بالا مدل 266VSH 266VSH
    • توضیح: این مدل برای اندازه‌گیری اختلاف فشار در محیط‌های فشار بالا طراحی شده است و بیشتر در فرآیندهای سطح‌بندی پیشرفته استفاده می‌شود.
    • کاربرذ: نیروگاه‌ها و صنایع سنگین
    • دقت: ±0.035%
    • محدوده فشار: تا 600 بار
    • ارتباطات: HART و PROFIBUS

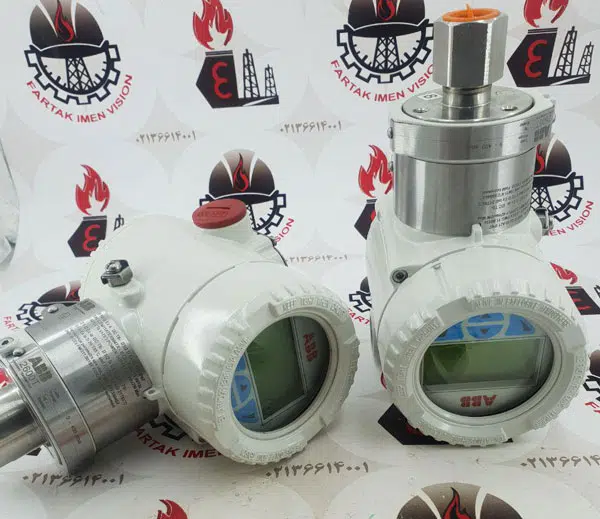

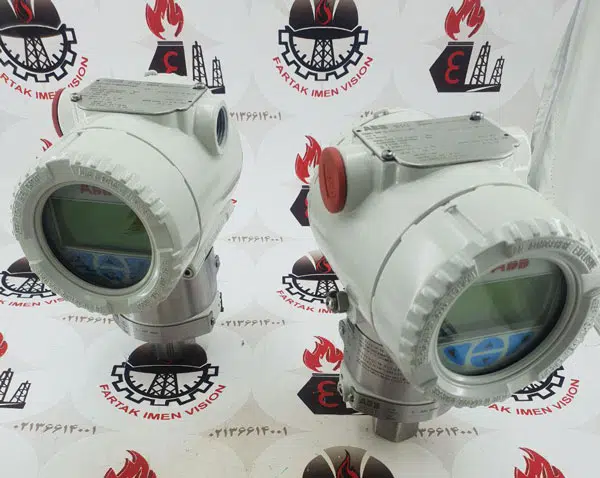

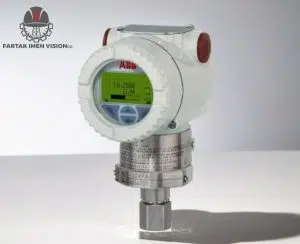

  10. ترانسمیتر فشار ABB مدل 266GSH

    ترانسمیتر فشار ABB مدل 266GSH

    • توضیح: این مدل برای اندازه‌گیری اختلاف فشار در محیط‌های فشار بالا طراحی شده است و بیشتر در فرآیندهای سطح‌بندی پیشرفته استفاده می‌شود و اندازه گیری فشار گیج (Gauge Pressure) بکار می رود.
    • کاربردها: صنایع نفت و گاز، پتروشیمی، صنایع دارویی، کاربردهای آزمایشگاهی و تحقیقاتی
    • خروجی: قابلیت ارائه خروجی‌های متنوع با دقت بالا.
    • ارتباطات: شامل HART، FOUNDATION Fieldbus و PROFIBUS PA.
    • ویژگی خاص: طراحی ضد انفجار و مناسب برای محیط‌های صنعتی حساس.
    • فناوری نوآورانه TTG (Through The Glass): امکان کالیبراسیون و تنظیم دستگاه بدون نیاز به باز کردن نمایشگر، که به‌طور چشمگیری زمان و انرژی اپراتورها را کاهش می‌دهد.
    • دارای گواهی SIL2/SIL3 بر اساس استاندارد IEC61508: تضمین ایمنی و حفاظت در لوپ‌های اندازه‌گیری حساس.
    • علاوه بر روش های قدیمی راه اندازی و کانفیگ (کانفیگ با استفاده از کلید های روی دستگاه ترکیب شده با LCD  یا ترمینال برای تجهیزات Hand Held  )،

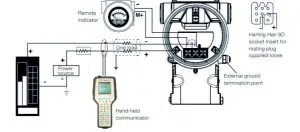

اتصال و راه‌اندازی نسخه HART

در نسخه HART، ارتباط دستی می‌تواند در هر نقطه از مدار سیم‌کشی برقرار شود. توجه داشته باشید که مقاومت حلقه باید حداقل 250 اهم باشد. در صورت کمتر بودن این مقدار، نیاز به اضافه کردن مقاومت وجود دارد تا ارتباط به درستی برقرار شود.



ترانسمیتر فشار ABB مدل 266GSH

نکات مهم قبل از خرید:

  • نوع اندازه‌گیری موردنیاز (فشار مطلق، نسبی یا اختلاف فشار) را مشخص کنید.
  • شرایط محیطی مانند دما، رطوبت و مقاومت در برابر خوردگی را بررسی کنید.
  • از سازگاری پروتکل‌های ارتباطی دستگاه با سیستم کنترلی خود اطمینان حاصل کنید.
  • محدوده اندازه‌گیری دستگاه با نیازهای شما مطابقت داشته باشد.



جمع‌بندی:

ترنسمیترهای ABB سری 266 با دقت بالا، طراحی مقاوم و تنوع گسترده، گزینه‌ای ایده‌آل برای صنایع مختلف از جمله نفت، گاز، پتروشیمی و شیمیایی محسوب می‌شوند. برای اطلاعات بیشتر یا دریافت مشاوره خرید، با کارشناسان ما در شرکت فرتاک ایمن ویژن تماس بگیرید.

شماره تماس: 021-88800719



همچنین بخوانید: ترانسمیتر فشار یوکوگاوا EJA510E



سوالات متداول

1. فناوری TTG (Through The Glass) چیست؟

این فناوری به اپراتور اجازه می‌دهد تنظیمات و کالیبراسیون دستگاه را بدون نیاز به باز کردن نمایشگر انجام دهد.

2. پروتکل‌های ارتباطی ترانسمیتر ABB کدام‌اند؟

ترانسمیتر فشار ABB از پروتکل‌های HART، FOUNDATION Fieldbus و PROFIBUS PA پشتیبانی می‌کند.

3. گواهی SIL2/SIL3 چه مزیتی دارد؟

این گواهی تضمین‌کننده ایمنی و عملکرد دقیق تجهیز در فرآیندهای حساس صنعتی است.
