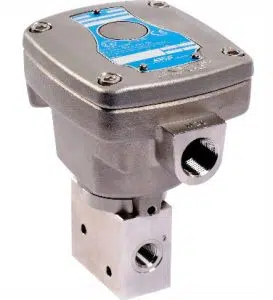

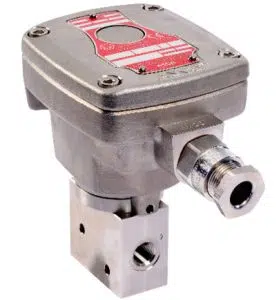

شیربرقی ضد انفجار آسکو سری ASCO Solenoid Valve WSCR با تایپهای ضد انفجار Ex db, Ex eb mb, Ex ia عرضه میشود.
شیربرقی ضد انفجار آسکو سری WSCR یکی دیگر از مدل های پرکاربرد سولنوئید ولو می باشد که از ویژگی های مهم آن، افزایش ایمنی واحد مربوطه و مقاوم در برابر شعله می باشد.
همچنین این مدل از بوبین WSCR جهت استفاده در Zone 20 و محیط های ضد انفجاری مورد استفاده قرار می گیرد.
مشخصات فنی سری ASCO WSCR / WSCREM / WSCRIS
| مشخصه فنی | توضیحات و مقادیر |
|---|---|
| جنس بدنه و قطعات | تمام استیل ضد زنگ AISI 316L (شامل بدنه، درپوش، هسته، لوله و پیچها) |
| استاندارد متریال | مطابق با استاندارد NACE (شامل قطعات داخلی محفظه سلونوئید) |
| کدهای حفاظتی (Ex) | Ex db (ضد شعله)، Ex eb mb (ایمنی افزایش یافته)، Ex ia (ایمن ذاتی) |
| گواهینامههای انفجاری | ATEX و IECEx برای محیطهای مستعد انفجار گاز و گرد و غبار (Gas & Dust) |
| درجه حفاظت (IP) | IP66 و IP67 |
| محدوده دمای محیطی | 60- تا دمای مجاز کلاس دمایی (برای مدل WSCRIS حداقل دما 40- درجه است) |
| ولتاژهای استاندارد | DC: 24V – 48V / AC: 24V – 48V – 115V – 230V (مدل IS فقط 24V/DC) |
| توان مصرفی (LP) | توان پایین: 0.5 تا 1.9 وات |
| توان مصرفی (RP) | توان کاهشیافته: 3.6 تا 3.7 وات |
| توان مصرفی (MP) | توان متوسط: 5.7 تا 5.8 وات |
| توان مصرفی (BP) | توان پایه: 8 تا 10 وات |
| ورودی کابل | رزوه 1/2 NPT یا M20 x 1.5 (یا گلندهای پیشفرض استیل و پلاستیکی) |
| تاییدیه لرزش | تست لرزش Lloyds Register (استاندارد IEC 60068-2-6) |
| ویژگیهای نصب | اتصال ترمینال پیچی با قابلیت چرخش 360 درجه عملگر |
| حفاظت الکتریکی (DC) | دارای دیودهای حذف نوسان ولتاژ پیک (Standard Peak voltage suppression) |
مشخصات بوبین آسکو مدل WSCR
- جنس بدنه: استیل ضد زنگ SS316
- ولتاژهای قابل پشتیبانی:
- DC: 24-48 ولت
- AC: 24-48-115-230 ولت
مزایای شیربرقی سری WSCR
- مقاومت کامل در برابر گازهای ترش (H2S) با استاندارد NACE
- مقاومت کامل در برابر نفوذ آب و گرد و غبار در سختترین شرایط محیطی
- در مناطق بسیار سردسیر کارکرد فوق العاده ای دارد.
- نصب آسان با طراحی کاربرپسند و اتصال الکتریکی آسان
- حفاظت در برابر نوسان ولتاژ که از سوختن بوبین جلوگیری میکند
- تأییدیه تست لرزش Lloyds Register که باعث تضمین عملکرد پایدار در محیطهای صنعتی با ارتعاش بالا می شود.
مقایسه مدلهای سری WSCR آسکو
| ویژگی | مدل WSCR | مدل WSCREM | مدل WSCRIS |
|---|---|---|---|
| نوع حفاظت ضد انفجار | ضد شعله (Flameproof) با کد Ex db | ایمنی افزایشیافته / کپسولهشده با کد Ex eb mb | ایمن ذاتی (Intrinsically Safe) با کد Ex ia |
| سطوح توان مصرفی | تمامی سطوح: LP, RP, MP, BP | تمامی سطوح: LP, RP, MP, BP | فقط توان پایین (LP) بین 0.5 تا 1.9 وات |
| ولتاژ کاری | متنوع: DC (24‑48V) و AC (24‑230V) | متنوع: DC (24‑48V) و AC (24‑230V) | فقط 24V/DC |
| حداقل دمای محیطی | تا 60- درجه سانتیگراد | تا 60- درجه سانتیگراد | تا 40- درجه سانتیگراد |
| وضعیت گلند کابل | دارای سوراخ رزوه شده (1/2 NPT یا M20) | مجهز به گلند استیل ضد زنگ استاندارد | مجهز به گلند پلاستیکی آبی مخصوص IS |
| تجهیزات جانبی | اتصال مستقیم به منبع تغذیه | اتصال مستقیم به منبع تغذیه | نیازمند بریر ایمنی (Zener Barrier) |
| کاربرد اصلی | محصور کردن انفجار در محفظه | جلوگیری از ایجاد جرقه و حرارت | محدود کردن انرژی الکتریکی ورودی |
- در تمامی مدلها، بدنه و قطعات داخلی محفظه سلونویید از جنس استیل ضد زنگ 316L و مطابق با استاندارد NACE هستند.
- هر سه مدل دارای درجه حفاظت IP66/IP67 بوده و قابلیت چرخش 360 درجه برای نصب آسان کابل را دارند.
- برای مدل WSCRIS، استفاده از بریرهای برندهای معتبر مانند MTL یا Pepperl+Fuchs توصیه شده است.
جدول توان مصرفی
| سطح توان (Power Level) | شرح | توان مصرفی (Watt – Cold) | مدلهای سازگار |
|---|---|---|---|
| LP (Low Power) | توان پایین | 0.5 تا 1.9 وات | WSCR, WSCREM, WSCRIS |
| RP (Reduced Power) | توان کاهشیافته | 3.6 تا 3.7 وات | WSCR, WSCREM |
| MP (Medium Power) | توان متوسط | 5.7 تا 5.8 وات | WSCR, WSCREM |
| BP (Basic Power) | توان پایه | 8 تا 10 وات | WSCR, WSCREM |
- حداکثر ولتاژ ورودی (Ui): 32 ولت
- حداکثر جریان ورودی (Ii): 500 میلیآمپ
- حداکثر توان ورودی (Pi): 1.5 وات
- حداقل جریان مورد نیاز: 32 میلیآمپر برای عملکرد بهینه
