سیستم پایش وضعیت Bently Nevada 3300XL NSv، به طور خاص برای کاربردهای حساس و نیازمند نصب در فضاهای محدود طراحی شده است، به شما کمک میکند تا با دقت بالا، ارتعاشات، موقعیت شفت و سایر پارامترهای حیاتی را پایش کرده و از سلامت دائمی تجهیزات خود اطمینان حاصل کنید.
چرا سیستم 3300XL NSv را انتخاب کنید؟
این سیستم، که زیرمجموعه برند معتبر Bently Nevada (از گروه Baker Hughes) است، به عنوان راهحلی جامع برای صنایع نفت و گاز و سایر صنایعی که با تجهیزات دوار پیچیده مانند کمپرسورها ، توربینها، گیربکسها و موتورهای الکتریکی سروکار دارند، ارائه شده است.
Bently Nevada با بهرهگیری از دههها تجربه، مجموعهای بینظیر از سختافزار، نرمافزار و خدمات تخصصی را برای نظارت بر وضعیت ماشینآلات ارائه میدهد.
سیستم NSv با تکیه بر فناوری جریان ادی (Eddy Current)، راهحلی غیر تماسی و بسیار دقیق برای اندازهگیری و نظارت خودکار بر وضعیت ماشینها، حتی در شرایط نصب دشوار، فراهم میآورد.
ویژگیها و کاربردهای برجسته سیستم 3300XL NSv
این سیستم برای نصب در انواع کمپرسورها (سانتریفیوژ، سردخانهای، پروسس گاز) و دیگر ماشینآلات که نیازمند الزامات نصب خاص هستند، ایدهآل است.
مهمتر از همه، سیستمهای NSv در شرایط خاص نصب، مانند محدودیتهای دسترسی، یا محدودیتهای فضای نصب سنسورها (مثل سوراخ نمایش از بغل وجود داشته باشد و امکان استفاده از سنسورهای ۵ میلی متری و 8 میلی متری وجود نداشته باشد)، کاربرد دارند.
- اندازهگیری دقیق پارامترها
- پایش موقعیت و ارتعاش شعاعی (Radial Vibration and Position)
- سنجش موقعیت محوری (Axial Position / Thrust)
- اندازهگیری سرعت صفر و سرعت دوران (Zero Speed & Tachometer)
- تعیین مرجع فاز (Phase Reference)
- محدودیتهای کاربردی بهینه: مناسب برای شفتهای رادیال با قطر کمتر از 2 اینچ، موقعیتهای محوری روی سطح صاف تا عمق 15 میلیمتر، و همچنین در یاتاقانهای فیلم روغن (Fluid Film Bearings) کاربرد دارد.
مزایای کلیدی سیستم 3300XL NSv
- نسل پیشرفته: این مدل، نسخه جدید و بهبودیافته سریهای 3300R AM و 7000 است که از تکنولوژیهای نوین بهره میبرد.
- برد خطی بهینه: نسبت به سنسورهای 5 و 8 میلیمتری، برد خطی کوتاهتری دارد که برای کاربردهای خاص مزیت محسوب میشود.
- عملکرد در دمای ایدهآل: بهترین کارایی را در بازه دمایی 0 تا 45 درجه سانتیگراد ارائه میدهد.
- کالیبراسیون استاندارد: به طور معمول برای استیل AISI 4140 کالیبره شده و با ولتاژ 24- ولت کار میکند.
- خروجی استاندارد: خروجی سیگنال در مقیاس 7.87 V/mm، کاملاً مطابق با استانداردهای رایج سنسورهای Eddy Current است
امکانات جانبی
علاوه بر Proximitor Sensor های سری 330980، سنسورهای NSv قابلیت کار با ترنسمیترهای سری 990 و 991 را نیز دارند.
این ترنسمیترها با ارائه خروجی 4-20 mA به صورت Loop Powered و 2-wire، نصب را سادهتر میکنند.
این مدلها تنها در لوپهای 5 و 7 متری قابل استفاده هستند.
پارت نامبر ترنسمیترها
| کد ترنسمیتر | توضیحات (PP: Peak-to-Peak) |
|---|---|
| 990-04 | 0-4 mils PP |
| 990-05 | 0-5 mils PP |
| 990-08 | 0-8 mils PP |
| 990-10 | 0-10 mils PP |
| 991-06 | 0.6-0.6 mm |
| 991-25 | 25-0-25 mils |
برای آگاهی از تفاوتهای دقیق بین ترنسمیترهای 990 و 991، لطفاً به کاتالوگهای تخصصی Bently Nevada مراجعه فرمایید.
اجزای سیستم NSv
برای درک بهتر پیکربندی سیستم، اجزای آن را در قالب جداول زیر ارائه میدهیم:
1. پرابهای پراکسیمیتی (3300NSv Probe):
مدل های زیر سنسورهای لوپ NSv می باشد که به آنها Probe نیز می گویند
| کد محصول | توضیحات | نوع رزوه | روکش محافظ (Armor) |
|---|---|---|---|
| 330901 | 3300NSv Probe | 1/4-28 UNF | بدون |
| 330902 | 3300NSv Probe | 1/4-28 UNF | با |
| 330908 | 3300NSv Probe | 3/8-24 UNF | بدون |
| 330909 | 3300NSv Probe | 3/8-24 UNF | با |
| 330903 | 3300NSv Probe (Metric) | M8 x 1 | بدون |
| 330904 | 3300NSv Probe (Metric) | M8 x 1 | با |
| 330905 | 3300NSv Probe (Metric) | M10 x 1 | بدون |
| 330910 | 3300NSv Probe (Metric) | M10 x 1 | با |
| 330906 | 3300 NSv Reverse Mount Probe (کد کامل: …12CC-DD-EE) | 3/8-24 UNF | – |
| 330907 | 3300 NSv Reverse Mount Probe (کد کامل: …05-30CC-DD-EE) | M10 x 1 | – |
1.1) پرابهای نصبمعکوس
این نوع پرابها زمانی استفاده میشوند که فضای نصب از پشت باز است و امکان نصب پراب از روبهرو وجود ندارد؛ بنابراین پراب از پشت هولدر یا براکت نصب میشود.
برای کاربردهایی که فضای نصب در قسمت جلویی شفت محدود است یا نیاز به نصب از پشت وجود دارد، سیستم 3300 XL NSv پرابهای ویژهای را در دو نوع رزوه اینچی (3/8-24 UNF) و متریک (M10 x 1) ارائه میدهد.
این پرابها با پارتنامبرهای 330906 (رزوه اینچی) و 330907 (رزوه متریک) شناخته میشوند و به همراه کابلهای رابط مخصوص، امکان پایش دقیق وضعیت در شرایط نصب چالشبرانگیز را فراهم میکنند.
| پارتنامبر (Part Number) | توضیحات رزوه (Thread Description) | نوع رزوه | نکات کلیدی |
|---|---|---|---|
| 330906-02-12CC-DD-EE | 3/8-24 UNF threads | اینچی | مناسب برای تجهیزاتی با رزوه اینچی استاندارد. |
| 330907-05-30CC-DD-EE | M10 x 1 threads | متریک | مناسب برای تجهیزاتی با رزوه متریک استاندارد. |
نکته: مقادیر CC ،DD و EE در پارتنامبر به ترتیب نشاندهنده طول کابل، نوع آرمور و نوع کانکتور هستند که باید بر اساس نیاز دقیق پروژه انتخاب شوند.
2. کابلهای رابط (Extension Cable):
| کد محصول | طول کابل |
|---|---|
| 330930-040 | 4 متر |
| 330930-045 | 4.5 متر |
| 330930-060 | 6 متر |
| 330930-065 | 6.5 متر |

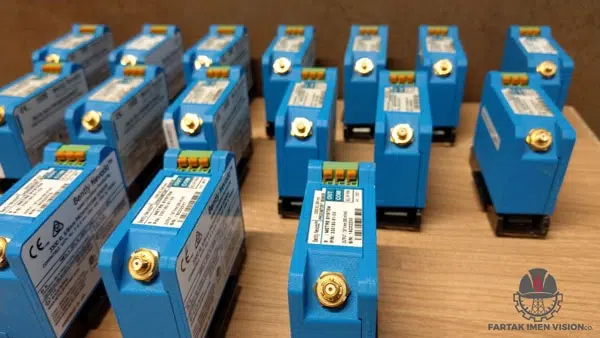

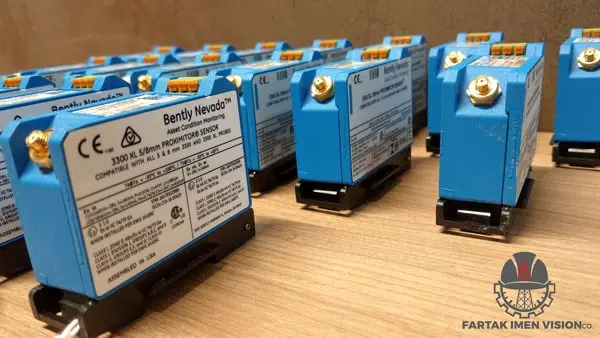

3. پراکسیمیتور (Proximitor Sensor):
پراکسیمیتورهای سری 330980، با حداکثر طول لوپ 7 متر، در انواع نصب موجود هستند:
| کد محصول | نوع نصب | طول لوپ (متر) | ترکیب احتمالی (کابل + سنسور) |
|---|---|---|---|
| 330980-50 | Panel Mount | 5 | 4 متر کابل + 1 متر سنسور یا 4.5 متر کابل + 0.5 متر سنسور |
| 330980-51 | Din Mount | 5 | 4 متر کابل + 1 متر سنسور یا 4.5 متر کابل + 0.5 متر سنسور |
| 330980-52 | Without Bracket | 5 | 4 متر کابل + 1 متر سنسور یا 4.5 متر کابل + 0.5 متر سنسور |
| 330980-70 | Panel Mount | 7 | 6 متر یا 6.5 متر کابل + 1 متر سنسور یا 0.5 متر سنسور |
| 330980-71 | Din Mount | 7 | 6 متر یا 6.5 متر کابل + 1 متر سنسور یا 0.5 متر سنسور |
| 330980-72 | Without Bracket | 7 | 6 متر یا 6.5 متر کابل + 1 متر سنسور یا 0.5 متر سنسور |
سایر سیستمهای پایش وضعیت Bently Nevada
علاوه بر سری 3300 XL NSv، شرکت Bently Nevada طیف گستردهای از سیستمهای پایش وضعیت را برای نیازهای مختلف صنعتی ارائه میدهد، از جمله:
- سری 3500: سیستم جامع و ماژولار برای پایش مداوم و حفاظت از ماشینآلات حیاتی.
- سری 7200: راهکار اقتصادی برای کاربردهای عمومی پایش وضعیت.
- سری 1200: سیستمهای ساده و قابل اعتماد برای کاربردهای استاندارد.
- سری 5000: سیستمهای پیشرفته با قابلیتهای تحلیلی بالا.
این سیستمها، با ارائه دادههای دقیق و قابل اعتماد، به مهندسان ابزار دقیق و مسئولان HSE کمک میکنند تا با اطمینان بیشتری وضعیت تجهیزات را پایش کرده و از بروز حوادث ناگوار جلوگیری نمایند.
انواع مدل ها
- 5000
- 3500
- 7200
- 1200
خدمات شرکت فرتاک ایمن ویژن
شرکت فرتاک ایمن ویژن علاوه بر تأمین سری 3300XL NSv از برند Bently Nevada، امکان ارائه مشاوره و خدمات کالیبراسیون سنسورهای ارتعاش و ویبره را نیز دارد.
021-88800719
سوالات متداول
1. سیستم 3300XL NSv برای چه کاربردهایی مناسب است؟
سیستم 3300XL NSv بهطور ویژه برای نصب در کمپرسورهای سانتریفیوژ، کمپرسورهای سردخانهای، کمپرسورهای پروسس گاز و ماشینآلات با محدودیتهای نصب طراحی شده است. این سیستم برای اندازهگیری موقعیت و ارتعاش شعاعی، موقعیت محوری و سرعت صفر نیز استفاده میشود.
2. اجزای سیستم 3300XL NSv شامل چه قطعاتی است؟
این سیستم شامل پرابهای 3300NSv Probe، کابلهای رابط (Extention Cable) و پراکسیمیتور (Proximitor) میباشد.
3. سیستم 3300nNSv در چه دمایی بهترین عملکرد را دارد؟
بهترین عملکرد این سیستم در دمای بین صفر تا 45 درجه سانتیگراد میباشد.
4. آیا سنسورهای NSv قابلیت کار با ترنسمیترهای 990 و 991 را دارند؟
بله، سنسورهای NSv علاوه بر کار با Proximitor Sensorهای سری 330980، قابلیت کار با ترنسمیترهای سری 990 و 991 را نیز دارند که خروجی آنها 4-20 mA است و به صورت Loop Powered و 2-wire نصب میشوند
5. چه مدلهایی از کابل رابط برای سیستم 3300NSv موجود است؟
کابلهای رابط (Extention Cable) برای سیستم NSv در مدلهای 330930-040 (4 متر)، 330930-045 (4.5 متر)، 330930-060 (6 متر)، و 330930-065 (6.5 متر) موجود هستند.
6. تفاوت بین ترنسمیترهای سری 990 و 991 چیست؟
تفاوتهای کامل بین این دو سری در کاتالوگهای شرکت Bently Nevada توضیح داده شده است. بهطور کلی، این ترنسمیترها در دو لوپ 5 و 7 متری عرضه میشوند و هر کدام دارای مدلهای متنوعی هستند.
7. آیا شرکت فرتاک ایمن ویژن خدمات کالیبراسیون برای سنسورهای NSv ارائه میدهد؟
بله، شرکت فرتاک ایمن ویژن علاوه بر تأمین سری 3300XL NSv، خدمات مشاوره و کالیبراسیون سنسورهای ارتعاش و ویبره را نیز ارائه میدهد.
