توضیحات
مقدمه

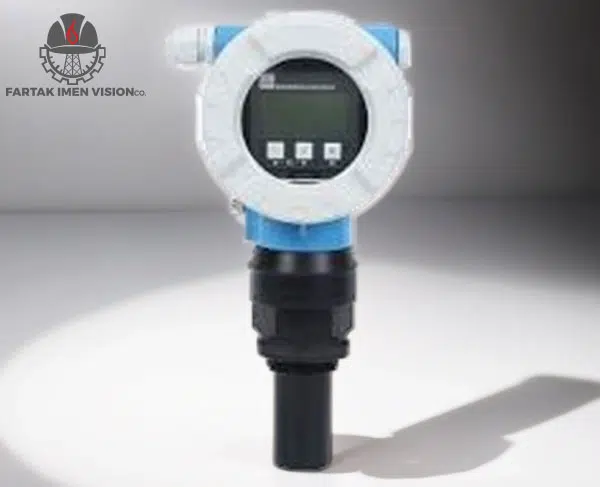

ترانمسیتر سطح آلتراسونیک اندرس و هازر FMU40 ساخت شرکت Endress+ Hauser کشور آلمان با استفاده از امواج آلتراسونیک سطح مایعات، سیالات خمیری و سیالات سنگین را اندازه گیری می کند.
اساس اندازه گیری
متد Time-of-Flight
ترانمسیتر سطح آلتراسونیک اندرس و هازر FMU40 پالس های فراصوت را در جهت سطح محصول هدایت انتقال می دهد.
این امواج آنجا انعکاس می یابند و توسط سنسور دریافت می شوند.
Prosonic m زمان بین پالس رفت و برگشت را محاسبه می کند.
این تجهیز از زمان و سرعت صوت برای محاسبه ی فاصله ی بین غشای بیرونی سنسور و سطح محصول ( سیال) استفاده می کند.
کاربردها
- اندازه گیری مداوم غیرتماسی مایعات، سیالات خمیری، فاضلاب و سیالات با توده های درشت
- اندازه گیری جریان در کانال های سرباز و سد های اندازه گیری
- سیستم ترکیبی با :
– HART (standard), 4 to 20mA
– PROFIBUS PA
– FOUNDATION Fieldbus
حداکثر رنج و بازه ی اندازه گیری
FMU 40: متر 5 در مایعات ، 2 متر در مواد توده ای
FMU 41: متر 8 در مایعات ، 3.5 متر در مواد توده ای
FMU 42: متر 10 در مایعات ، 5 متر در مواد توده ای
FMU 43: متر 15 در مایعات ، 7 متر در مواد توده ای
FMU 44: متر 20 در مایعات ، 10 متر در مواد توده ای
ویژگی ها و مزایا
- فرمان پذیری ساده و آسان از طریق عملکرد منو محور و در محل به وسیله ی یک صفحه ی نمایش ساده ی متنی چند زبانه
- تشخیص ساده در صفحه ی نمایش در محل
- عملکرد ساده ی از راه دور ، تشخیص و ذخیره سازی نقطه ی اندازه گیری با نرم افزار عملیاتی Fieldbus
- مناسب برای استفاده در مناطق از نظر انفجاری خطرناک (Gas-Ex, Dust-Ex)
- عملکرد خطی سازی Linearization تا 32 نقطه برای تبدیل مقدار اندازه گیری شده هر واحد انداز گیری مانند طول، حجم یا نرخ جریان
- استفاده از متد اندازه گیری غیرتماسی ( از راه دور) که نیاز به سرویس و نگهداری تجهیز را به حداقل می رساند.
- امکان نصب رزوه ای G 1½“ or 1½“ NPT به سمت بالا
- سنسور دمای داخلی برای اصلاح خودکار سرعت صوتی وابسته به دما
