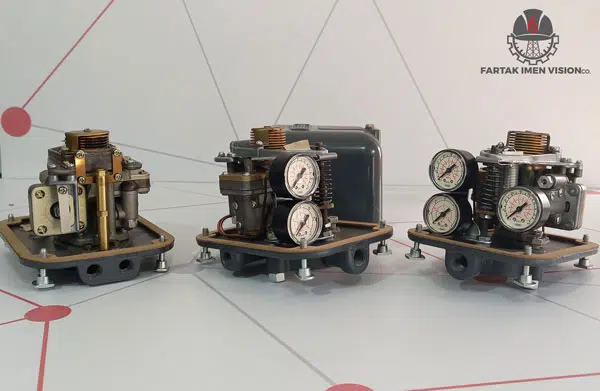

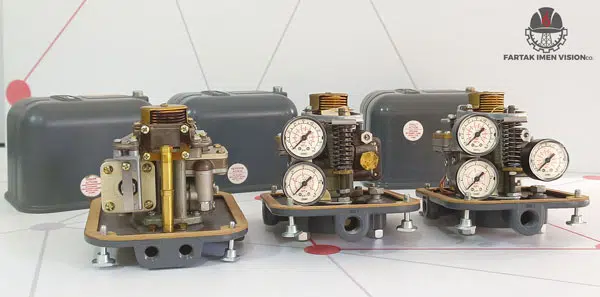

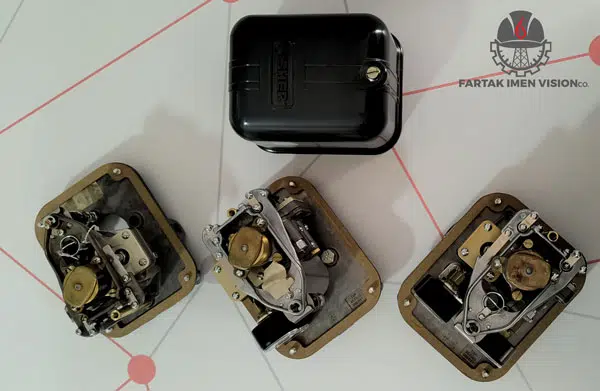

ولو پوزیشنر پنوماتیکی مدل 3570 فیشر

توضیحات

پوزیشنر کنترل ولو

پوزیشنر کنترل ولو (Control Valve Positioner) یک دستگاه حیاتی در سیستم‌های کنترل فرآیند است که وظیفه تنظیم موقعیت دقیق ولو (Valve) را بر اساس سیگنال کنترلی دریافت شده از سیستم کنترل انجام می‌دهد. این دستگاه می‌تواند به صورت الکتریکی، پنوماتیکی یا هیدرولیکی عمل کند و در انواع مختلفی با ویژگی‌های متفاوت موجود است.

پوزیشنر کنترل ولو از جمله تجهیزاتی است که به دقت عملکرد سیستم‌های صنعتی کمک می‌کند و باعث می‌شود ولوها بتوانند جریان سیال را به درستی کنترل کنند.

کارکرد پوزیشنر کنترل ولو

پوزیشنر کنترل ولو، سیگنال کنترلی را که معمولاً به صورت 4-20 میلی‌آمپر یا 0-10 ولت است، دریافت کرده و آن را به یک سیگنال خروجی تبدیل می‌کند که به اکچویتور (Actuator) ولو ارسال می‌شود. اکچویتور با دریافت این سیگنال، موقعیت ولو را تنظیم می‌کند. این تنظیم دقیق باعث می‌شود که ولو بتواند جریان سیال را به صورت دقیق کنترل کند.

انواع پوزیشنر کنترل ولو

پوزیشنرهای کنترل ولو به دو دسته کلی تقسیم می‌شوند:

1. پوزیشنرهای پنوماتیکی (Pneumatic Positioners):
   • این نوع پوزیشنرها از هوا به عنوان منبع انرژی استفاده می‌کنند.
   • سیگنال کنترلی ورودی به صورت فشار هوا است.
   • معمولاً در محیط‌های صنعتی که خطر انفجار وجود دارد مورد استفاده قرار می‌گیرند.
2. پوزیشنرهای الکتریکی (Electric Positioners):
   • این پوزیشنرها از سیگنال‌های الکتریکی برای کنترل موقعیت ولو استفاده می‌کنند.
   • معمولاً در سیستم‌های مدرن و پیشرفته‌تر که نیاز به کنترل دقیق‌تر دارند، استفاده می‌شوند.

مزایای استفاده از پوزیشنر کنترل ولو

• دقت بالا: پوزیشنرها به ولو کمک می‌کنند تا با دقت بیشتری جریان سیال را کنترل کند.
• پاسخ سریع: این دستگاه‌ها زمان پاسخگویی ولو را بهبود می‌بخشند.
• کاهش خطا: پوزیشنرها از بروز خطاهای انسانی و مکانیکی در تنظیم ولو جلوگیری می‌کنند.

انتخاب پوزیشنر مناسب

برای انتخاب پوزیشنر مناسب باید به موارد زیر توجه کنید:

• نوع سیال: مشخصات فیزیکی و شیمیایی سیالی که کنترل می‌شود.
• نوع ولو و اکچویتور: نوع و مشخصات ولو و اکچویتوری که پوزیشنر باید کنترل کند.
• محیط کاری: شرایط محیطی که پوزیشنر در آن نصب خواهد شد، از جمله دما، رطوبت، و خطرات انفجاری.

با توجه به این موارد، پوزیشنر کنترل ولو یک دستگاه ضروری برای بهبود عملکرد و دقت سیستم‌های کنترل فرآیند است.



معرفی ولو پوزیشنر پنوماتیکی مدل 3570 فیشر

سیگنال ورودی ولو پوزیشنر پنوماتیکی مدل فیشر 3570 می‌تواند از 0.2 تا 1 بار یا 0.4 تا 2 بار باشد و یا سیگنال‌های پنوماتیکی دیگر که نیازمند سفارش از Fisher هستند.

پوزیشنر 3570 معمولاً بر روی پوزیشنرهای پیستونی نصب می‌شود. این مدل‌ها دارای ویژگی‌های خاصی هستند که شامل رله‌های مختلف برای تنظیم فشار ورودی و خروجی است.

انواع مدل های ولو پوزیشنر پنوماتیکی مدل 3570 فیشر

این پوزیشنر که 3570 می باشد می تواند مدل های دیگری که آبشن های متوافتی دارند را نیز داشته باشد برای مثال

• 3570C
• 3570P
• 3570PC
• 3571
• 3572
• 3573
• 3576

مدل های ذکر شده کارایی و عملکرد متفاوتی دارند که برای مثال مدل 3570 دارای ۲رله (Reky) می باشد که برای اکچویترهای برند fisher با مدل 470، 480 ( Fisher actuator type 470 480)

استفاده می شوند.

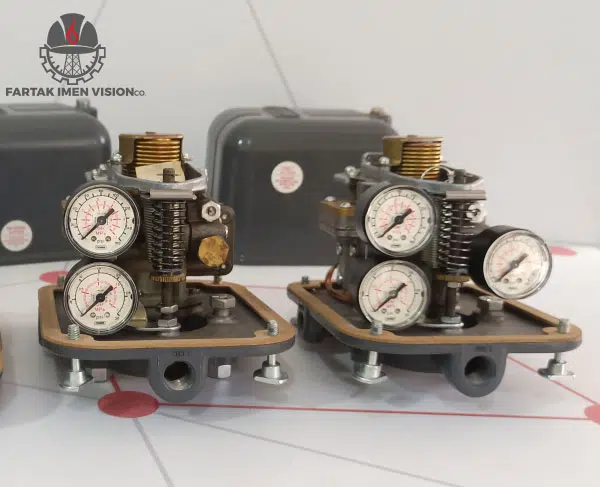

این اکچویتر دارای ۳ گیج برای نشان دادن فشار ورودی، خروجی فشار رله به بالای اکچویتر و خروجی رله به پایین اکچویتر می باشد.

برای اطلاعات بیشتر در مورد پوزیشنر فیشر مدل 3570 می توانید فایل زیر را دانلود کنید

Fisher Positroner 3570,3571 3572,3573,3576



همچنین بخوانید: انواع کنترل ولو را کامل تر بخوانید



نصب ولو پوزیشنر پنوماتیکی

نکات

• همیشه هنگام انجام هر گونه عملیات نصب، لباس محافظ، دستکش و عینک بپوشید تا از جراحت شخصی اجتناب کنید.
• در صورت استفاده از گاز طبیعی به‌عنوان وسیله تأمین، ممکن است صدمات شخصی یا آسیب مالی در اثر آتش‌سوزی یا انفجار ایجاد شود.
• برای هرگونه اقدامات اضافی که باید برای محافظت در برابر فرآیند انجام شود، با فرآیند یا مهندس ایمنی خود مشورت کنید.

پوزیشنر معمولاً در کارخانه روی اکچویتور نصب می شود. اما اگر پوزیشنر و اکچویتور را به طور جداگانه سفارش داده شده باشند، لازم است پوزیشنر را روی اکچویتور نصب کنید.

قبل از نصب پوزیشنر، مطمئن شوید حلقه اورینگ در جای خود در سیلندر (اتصال بالا) در پایه پوزیشنر قرار دارد.



قیمت ولو پوزیشنر پنوماتیکی

با عرض پوزش کلیه قیمت ها در حال بروزرسانی می باشد، لطفا جهت اطلاع از قیمت ولو پوزیشنر پنوماتیکی با شماره 02188800719 در ارتباط باشید.



سوالات متداول

1. پوزیشنر کنترل ولو چیست؟

پوزیشنر کنترل ولو یک دستگاه است که موقعیت دقیق ولو را بر اساس سیگنال‌های کنترلی تنظیم می‌کند.

2. پوزیشنر پنوماتیکی چیست؟

پوزیشنر پنوماتیکی از هوا به عنوان منبع انرژی استفاده می‌کند و سیگنال کنترلی را به فشار هوا تبدیل می‌کند.

3. پوزیشنر الکتریکی چیست؟

پوزیشنر الکتریکی از سیگنال‌های الکتریکی برای کنترل موقعیت ولو استفاده می‌کند و در سیستم‌های پیشرفته کاربرد دارد.

4. مزایای استفاده از پوزیشنر کنترل ولو چیست؟

دقت بالا در کنترل جریان کاهش خطاهای انسانی و مکانیکی پاسخ سریعتر به تغییرات

5. چه عواملی در انتخاب پوزیشنر کنترل ولو تاثیرگذار است؟

نوع سیال نوع ولو و اکچویتور شرایط محیطی (دمای بالا، رطوبت، خطرات انفجاری)

6. چگونه پوزیشنر کنترل ولو نصب می‌شود؟

پوزیشنر معمولاً بر روی اکچویتور نصب می‌شود و باید مطمئن شوید که حلقه اورینگ در جای خود قرار دارد.

7. پوزیشنر فیشر مدل 3570 چیست؟

پوزیشنر فیشر مدل 3570 یک پوزیشنر پنوماتیکی است که برای کنترل ولوهای پیستونی استفاده می‌شود و دارای رله‌های متعدد برای تنظیم فشار ورودی و خروجی است.

8. قیمت پوزیشنر کنترل ولو چگونه قابل اطلاع است؟

برای اطلاع از قیمت، می‌توانید با شماره 02188800719 تماس بگیرید.
