پوزیشنر فیشر DVC2000 یک پوزیشنر دیجیتال میکروپروسسوری است که برای تبدیل سیگنال ورودی جریان (4-20 میلیآمپر) به فشار خروجی پنوماتیکی طراحی شده و جایگزین پوزیشنرهای پنوماتیکی و الکتروپنوماتیکی استاندارد میشود.
این دستگاه از طریق پنل نمایشگر محلی و یا پروتکل HART ارتباط برقرار میکند.
نکتهی مهم کاربردی: DVC2000 برای اکچویتورهای Single-Acting (تکطرفه) طراحی شده و برای نصب مستقیم (Direct Mount) روی اکچویتورهایی مثل Fisher GX یا سیستمهای Sliding-Stem و Quarter-Turn Rotary بهینه شده است.
اگر پروژهی شما نیاز به اکچویتور Double-Acting دارد، باید خانوادهی DVC6000 یا DVC6200 بررسی شود، نه DVC2000.
چهار سطح عملکردی (Instrument Level)
DVC2000 بر اساس چهار سطح قابلیت زیر عرضه میشود:
| سطح | قابلیتها |
|---|---|
| AC | امکان راهاندازی و کالیبراسیون پوزیشنر از طریق LCD یا Field Communicator |
| HC | قابلیتهای تکمیلی برای پیکربندی پیشرفته (محدودیتهای Travel، کاراکتریزاسیون سفارشی، حداقل زمان باز/بسته شدن) + اطلاعات تشخیصی HART مثل انحراف Travel، شمارش سیکل و تجمع Travel |
| AD | قابلیتهای تشخیصی پیشرفتهتر (Advanced Diagnostics) |
| PD | بالاترین سطح، شامل قابلیتهای تشخیص عملکرد (Performance Diagnostics) |
گزینهی جانبی: امکان سفارش با مدار ایزوله برای دو سوییچ حد (Limit Switch) یکپارچه (برای نمایش باز/بسته بودن شیر) و یک ترانسمیتر موقعیت شیر (برای بازخورد جداگانهی موقعیت) نیز موجود است.
مشخصات فنی
| پارامتر | مقدار |
|---|---|
| نوع اکچویتور پشتیبانیشده | Single-Acting (تکطرفه) Sliding-Stem یا Quarter-Turn Rotary |
| محدوده دمای کاری | منفی 40 تا مثبت 85 درجه سانتیگراد (LCD ممکن است زیر منفی 20 درجه خوانا نباشد) |
| پروتکل ارتباطی | HART |
| نصب | مستقیم (Direct Mount)، مطابق استانداردهای نصب NAMUR |
| نرمافزار پشتیبان | سازگار با ValveLink برای پیکربندی، کالیبراسیون و تستهای تشخیصی/عملکردی تکمیلی |
| بخشی از معماری | PlantWeb Digital Plant Architecture (جمعآوری و انتقال دادهی تشخیصی شیر) |
| محدودیت مهم | برای اصلاح چرخش قابلتوجه ساقه (Stem Rotation) در اکچویتورهای Sliding-Stem طراحی نشده |
ویژگیهای کلیدی
- پروتکل ارتباطی HART: برای سیگنال ورودی و ارتباط دیجیتال
- سیگنال ورودی الکتریکی: دریافت 4-20 میلیآمپر و تبدیل به فشار خروجی پنوماتیکی
- دکمه و صفحه نمایشگر LCD: رابط محلی چندزبانه برای راهاندازی و مشاهدهی وضعیت
- طراحی دو مرحلهای: پیشتقویتکننده و تقویتکننده برای افزایش بهرهی استاتیکی و پاسخگویی سریع به تغییرات اندک سیگنال ورودی
- حداکثر فشار خروجی 101 PSIg: برای عملکرد صحیح اکچویتور
- گواهینامههای بینالمللی: CSA، FM، ATEX، IECEx، CUTR، PED، UL، Peso، KGS، INMETRO، NEPSI، ANZEx
- دستهبندی منطقه پرخطر: مناسب برای Intrinsically Safe و Non-incendive
- کنترل موقعیت: Throttling یا On/Off
نحوه عملکرد
پوزیشنر DVC2000 دارای مرحلهی پیشتقویتکننده برای پاسخگویی سریع به تغییرات سیگنال ورودی و مرحلهی تقویتکننده برای تأمین هوای لازم به اکچویتور است. این طراحی کمک میکند تا شیر بهطور دقیق کنترل شود و موقعیت آن بهدقت تنظیم گردد.

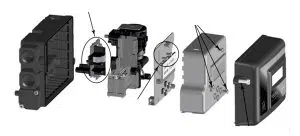

نمای باز شده پوزیشنر فیشر سری 2000
تفاوت با DVC6000/DVC6200 — کدام را انتخاب کنیم؟
| معیار | DVC2000 | DVC6000 / DVC6200 |
|---|---|---|
| نوع اکچویتور | فقط Single-Acting | Single و Double-Acting |
| کاربرد رایج | شیرهای کوچکتر با Travel کم (مثل شیرهای Baumann) | طیف وسیعتری از شیرهای صنعتی، از کوچک تا بزرگ |
| دستهبندی مدل | بر اساس سطح عملکردی (AC/HC/AD/PD) | بر اساس شماره مدل (6000/6010/6020/6030/6200) |
نکته: طبق مستندات رسمی، DVC6200 برای بخش بازخورد موقعیت (Position Feedback) از همان فناوری DVC2000 استفاده میکند یعنی این دو محصول در سطح مهندسی داخلی مرتبط هستند، اما همچنان دو خط محصول مجزا با کاربرد و کدهای سفارش متفاوت باقی میمانند.
قیمت پوزیشنر فیشر سری 2000
برای اطلاع از قیمت دقیق پوزیشنر فیشر و دریافت مشاوره تخصصی، میتوانید با کارشناسان فروش ما تماس بگیرید:
شماره تماس: 02191094546
سوالات متداول
1. پوزیشنر فیشر سری 2000 چیست؟
پوزیشنر فیشر سری 2000 یک دستگاه دیجیتال است که برای تنظیم موقعیت دقیق شیرها در سیستمهای کنترل فرآیند استفاده میشود.
2. چه نوع سیگنالهایی برای ورودی و خروجی پوزیشنر فیشر سری 2000 استفاده میشود؟
این پوزیشنر از سیگنال ورودی 4-20 میلیآمپر استفاده کرده و آن را به سیگنال خروجی پنوماتیکی تبدیل میکند.
3. چه ویژگیهایی پوزیشنر فیشر سری 2000 را از دیگر پوزیشنرها متمایز میکند؟
ویژگیهایی نظیر پروتکل HART، دکمه راهاندازی، صفحه نمایشگر LCD و گواهینامههای بینالمللی از جمله عواملی است که این پوزیشنر را از سایر مدلها متمایز میکند.
4. مدت زمان تحویل پوزیشنر فیشر سری 2000 چقدر است؟
بسته به موجودی انبار و شرایط پروژه، پوزیشنر فیشر سری 2000 در سریعترین زمان ممکن به مشتری تحویل داده میشود.
5. آیا پوزیشنر فیشر سری 2000 دارای گارانتی است؟
بله، پوزیشنر فیشر سری 2000 ارائه شده توسط فرتاک ایمن ویژن با گارانتی رسمی و معتبر عرضه میشود.
6. آیا قبل از ارسال، تست کیفیت روی دستگاه انجام میشود؟
بله، قبل از ارسال از نظر عملکرد و کیفیت توسط کارشناسان فنی بررسی و تست میشوند.
7. چگونه میتوان این دستگاه را تهیه کرد؟
برای خرید، ثبت سفارش، دریافت مشاوره تخصصی و اطلاع از قیمت روز، میتوانید با شماره 02191094546 تماس بگیرید.
