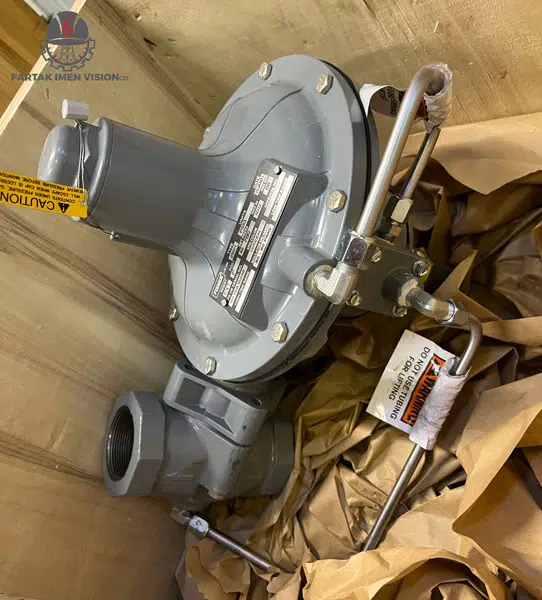

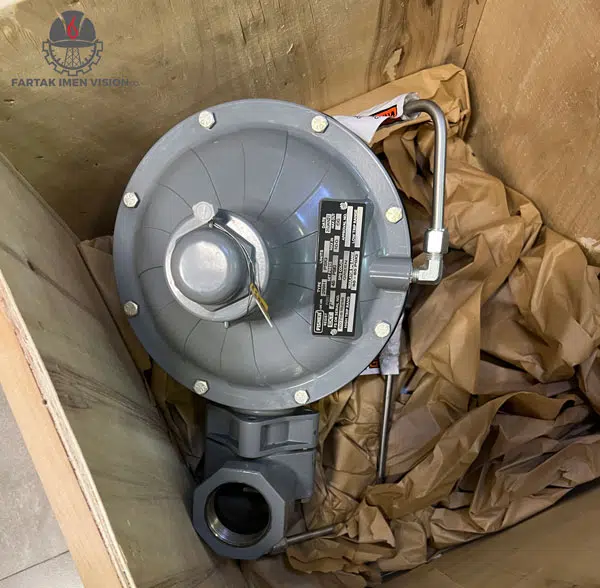

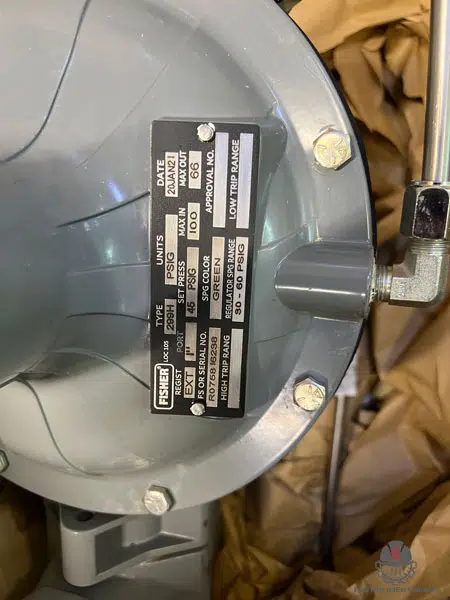

گلاتور فیشر Fisher Pressure Reducing Regulator 299H یک رگلاتور کاهش دهنده فشار یکی از تجهیزات پیشرفته و دقیق شرکت Fisher (Emerson) است که در اندازههای مختلف فلنجی و رزوهای تولید میشود.
این رگولاتور پایلوتدار، به لطف سیستم کنترل دو مسیره (Two-Path Control System)، عملکردی سریع و دقیق ارائه میدهد و بهطور اختصاصی برای گاز طراحی شده است.
این رگلاتور، یک رگلاتور اندازه کوچک بوده و برای تنظیم کردن فشار خروجی روی فشار های پایین استفاده می شود.
رگلاتور Fisher 299H دارای مدل های مختلف می باشد که هر کدام آپشن های مختلفی نظیر Token Relief و Travel Indicator دارند.
مشخصات فنی
| پارامتر | مقدار |
|---|---|
| حداکثر فشار ورودی | تا 175 psig (12.1 بار) بسته به سایز اریفیس متغیر است |
| حداکثر فشار خروجی (Casing) | 66 psig (4.5 بار) |
| بازهی فشار خروجی | از 3.5 اینچ ستون آب (9 میلیبار) تا 60 psig (4.14 بار)، در 9 بازهی مختلف قابل انتخاب |
| دقت کنترل (برای Fixed Factor Billing / PFM) | ±1٪ |
| محدوده دمای کاری | منفی 29 تا مثبت 66 درجه سانتیگراد (منفی 20 تا 150 درجه فارنهایت) |
| نوع ثبت فشار (Registration) | داخلی (Internal)، خارجی (External) یا دوگانه (Dual) |
| سایزهای بدنه | NPS 1-1/4، 1-1/2، 2 (معادل DN 50) |
| نوع اتصال | NPT، فلنج CL125 FF، فلنج CL250 RF، فلنج PN 10/16 |
حداکثر فشار ورودی مجاز بر اساس سایز اریفیس
| سایز اریفیس | حداکثر فشار ورودی مجاز |
|---|---|
| 1/4 × 3/8 اینچ | 175 psig (12.1 بار) |
| 3/8 اینچ | 175 psig (12.1 بار) |
| 1/2 اینچ | 175 psig (12.1 بار) |
| 3/4 اینچ | 150 psig (10.3 بار) |
| 7/8 اینچ | 125 psig (8.6 بار) |
| 1 اینچ | 100 psig (6.9 بار) |
| 1-3/16 اینچ | 80 psig (5.5 بار) |
نکتهی مهم: هرچه سایز اریفیس بزرگتر باشد (برای ظرفیت عبور جریان بیشتر)، حداکثر فشار ورودی مجاز کاهش مییابد. این یعنی انتخاب اریفیس باید همزمان بر اساس ظرفیت جریان موردنیاز و فشار ورودی واقعی خط انجام شود، نه صرفاً یکی از این دو.
نحوه عملکرد رگلاتور فیشر 299H
- پیلوت رگلاتور: فشار خروجی را حس کرده و به تغییرات فشار بارگذاری شده (Loading Pressure) واکنش نشان میدهد.
- هرگونه تغییر در فشار خروجی به سرعت بر دیافراگم و پیلوت تأثیر میگذارد و باعث تنظیم سریع و دقیق فشار میشود.
- این سیستم باعث میشود که رگلاتور در برابر نوسانات فشار عملکردی پایدار داشته باشد.
نحوه عملکرد رگولاتور فیشر 299H
- پیلوت رگولاتور: فشار خروجی را حس کرده و تغییرات کوچک آن را به تغییرات بزرگتر در فشار بارگذاریشده (Loading Pressure) تقویت میکند.
- فشار خروجی همزمان روی دیافراگم اصلی و دیافراگم پایلوت اثر میگذارد که کنترل دقیق فشار را تضمین میکند.
- فشار ورودی (Upstream) بهعنوان محیط عملیاتی استفاده شده و توسط پایلوت کاهش مییابد تا محفظهی دیافراگم اصلی را بارگذاری کند.
- این سیستم باعث میشود رگولاتور در برابر نوسانات فشار عملکردی پایدار داشته باشد.
نکتهی ایمنی مهم: طبق دستورالعمل رسمی، از آنجا که رگولاتور پایلوتدار از پایلوت و ولو اصلی تشکیل شده است، هرگز نباید از حداکثر فشار ورودی درجشده روی پلاک دستگاه تجاوز کرد، همچنین بازهی فشار خروجی این سری همیشه کمتر از بازهی فشار ورودی است و نیاز به حفاظت کامل در برابر Overpressure پاییندستی دارد.
قابلیت Token Relief
رگولاتور Fisher 299H میتواند به یک Token Relief مجهز باشد. این قابلیت در مواقعی که انبساط دمایی باعث افزایش فشار گاز میشود، با باز شدن و تخلیهی بخشی از گاز، از افزایش بیشازحد فشار جلوگیری میکند.
مدلهای مختلف رگولاتور فیشر 299H
| مدل | توضیح |
|---|---|
| 299H | رگولاتور کاهشدهنده فشار به همراه پایلوت (پایه) |
| 299HR | مدل 299H به همراه Token Relief Valve برای جلوگیری از افزایش فشار ناشی از انبساط دمایی |
| 299HV | مدل 299H مجهز به Shut Off Valve مدل VSX8 برای محافظت در برابر Over Pressure و Under Pressure |
| 299HVR | مشابه مدل 299HV به همراه Token Relief Valve |
| 299HS | نسخهای که در کاربردهایی که گاز باید در صورت افزایش/کاهش ناگهانی فشار خروجی بهطور کامل قطع شود استفاده میشود |
کاربردهای رگولاتور فیشر 299H
- تنظیم فشار گاز در صنایع نفت و گاز
- کنترل فشار در سیستمهای پتروشیمی
- کاربردهای توزیع، صنعتی و تجاری (Distribution, Industrial, Commercial)
- جلوگیری از آسیبهای ناشی از تغییرات فشار در خطوط انتقال
جدول سایز های بدنه و انواع اتصالات انتهایی
|
BODY SIZE, NPS / DN |
BODY MATERIAL AND END CONNECTION STYLES | |
|
CAST IRON (For Types 299H and 299HR only) |
Steel (For Types 299H and 299HR only) |
|
|
1-1/4 1-1/2 |
NPT
NPT |
– – – – NPT |
|
2 / 50 |
NPT, CL125 FF and CL250 RF Flanged, PN 10/16 Flanged
|
NPT, CL 150 RF Flanged |
قیمت رگولاتور فیشر
شرکت فرتاک ایمن ویژن یکی از تأمینکنندگان معتبر در حوزهی تجهیزات ابزار دقیق است. برای اطلاع از قیمت و انتخاب مدل مناسب (299H، 299HR، 299HV یا 299HVR) بر اساس فشار ورودی و بازهی فشار خروجی پروژهی خود، با کارشناسان فروش تماس بگیرید:
سوالات متداول
1. رگلاتور فیشر 299H در چه اندازههایی موجود است؟
این رگلاتور در اندازههای مختلف فلنجی و رزوهای عرضه میشود.
2. عملکرد پیلوت در رگلاتور 299H چگونه است؟
پیلوت فشار خروجی را حس کرده و آن را به یک تغییر تقویتشده در فشار بارگذاریشده (Loading Pressure) تبدیل میکند، که باعث تنظیم دقیق و سریع فشار میشود.
3. قابلیت Token Relief چه کاربردی دارد؟
این قابلیت از افزایش غیرمجاز فشار ناشی از انبساط دمایی جلوگیری میکند.
4. مدل 299HV چه ویژگی خاصی دارد؟
مدل 299HV مجهز به Shut Off Valve مدل VSX8 است که از تجهیز در برابر فشار بالا و فشار کم محافظت میکند.
