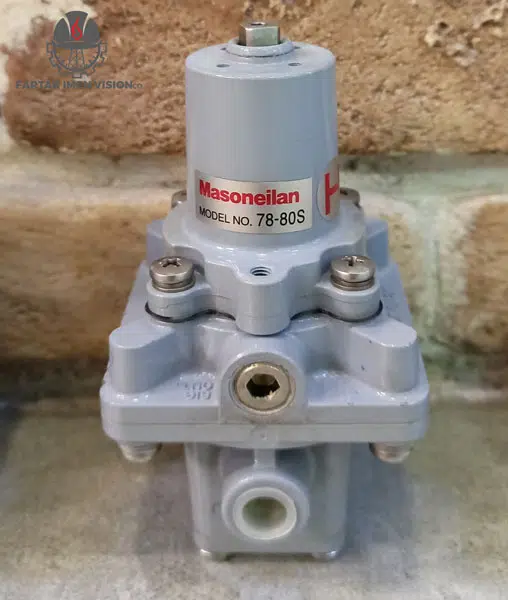

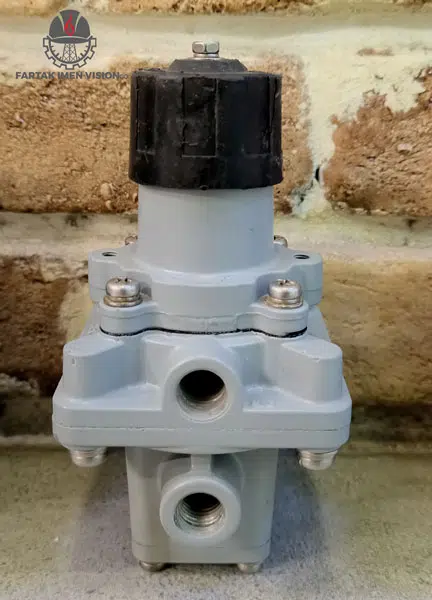

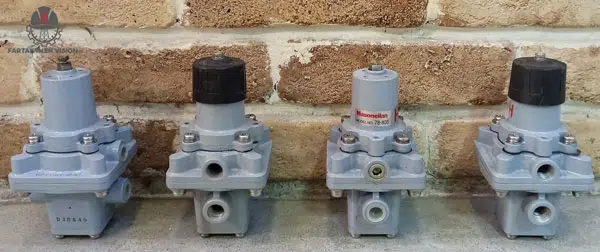

شیر انتقال سهراهه Masoneilan مدل 78-80S یک تجهیز پنوماتیکی با ظرفیت استاندارد است که برای انتقال و تغییر مسیر جریان هوای فشرده در سیستمهای کنترل پنوماتیکی مورد استفاده قرار میگیرد.
مدل 78-80S از نوع Three-Way Transfer Valve با فشار تنظیمی قابل تنظیم است و به یک Pilot Valve از نوع Floating Ball مجهز شده است.
این تجهیز در سیستمهایی که نیاز به تغییر مسیر خودکار جریان هوا بر اساس فشار سیگنال وجود دارد، کاربرد دارد.
برخلاف یک رگولاتور فشار معمولی، وظیفه اصلی 78-80S کاهش مستمر فشار ورودی به یک فشار خروجی مشخص نیست؛ بلکه با توجه به Signal Pressure و Set Pressure، مسیر هوا را بین پورتهای IN، OUT و EXH تغییر میدهد.
مشخصات فنی masoneilan regulator
| مشخصه | مقدار |
|---|---|
| برند | Masoneilan |
| سازنده | Baker Hughes |
| مدل | 78-80S |
| نوع تجهیز | Three-Way Transfer Valve |
| ظرفیت | Standard Capacity |
| نوع تنظیم | Set Pressure Regulating Type |
| نوع Pilot | Floating Ball |
| محدوده Set Pressure | 100 تا 700 kPa |
| حداکثر فشار کاری بدنه | 1.72 MPa |
| حداکثر فشار Signal | 1.03 MPa |
| Hysteresis | حداکثر 34 kPa |
| Cv، IN → OUT | 0.8 |
| Cv، OUT → EXH | 1.3 |
| اتصالات اصلی | Rc 1/4 |
| اتصال اختیاری | NPT 1/4 |
| محدوده دمای کاری | -30 تا +83°C |
| گزینه دمایی | 0 تا +100°C |
| پورت | IN، OUT، EXH، SIGNAL |
نکته: فشار 1.03 MPa مربوط به حداکثر فشار مجاز بخش Signal است و حداکثر فشار کاری بدنه 1.72 MPa است.
نحوه عملکرد
مدل 78-80S از یک Pilot Valve و یک شیر سهراهه تشکیل شده است.
فشار سیگنال به بخش Pilot اعمال میشود و عملکرد شیر بر اساس مقایسه فشار سیگنال با Set Pressure تعیین میشود.
زمانی که فشار سیگنال بالاتر از Set Pressure باشد، مسیر اصلی بهگونهای عمل میکند که هوای فشرده از IN به OUT عبور کند.
زمانی که فشار سیگنال کاهش پیدا کند، با کاهش فشار سیگنال به کمتر از فشار تنظیمشده، وضعیت شیر تغییر کرده و OUT به EXH به IN قطع خواهد شد.
این عملکرد امکان تخلیه سریع هوای خروجی را فراهم میکند.
Masoneilan 78-80S چه مشکلی را حل میکند؟
در برخی سیستمهای پنوماتیکی لازم است با کاهش یا قطع فشار سیگنال، مسیر هوای ورودی به اکچویتور تغییر کند و هوای موجود در مسیر خروجی تخلیه شود.
78-80S این عملکرد را بهصورت خودکار انجام میدهد.
هنگامی که فشار سیگنال از فشار تنظیمشده (Set Pressure) کمتر شود یا به صفر برسد:
- مسیر IN قطع میشود.
- مسیر OUT به EXH متصل میشود.
- هوای موجود در سمت خروجی تخلیه میشود.
به همین دلیل این تجهیز میتواند در کاربردهایی مانند Transfer Valve و Lock-Up در سیستمهای پنوماتیکی مورد استفاده قرار گیرد.
کاربرد
- سیستمهای کنترل ولو
- مدارهای پنوماتیکی اکچویتورها
- مدارهای Transfer
- سیستمهای Lock-Up
- مدارهای ایمنی پنوماتیکی
- سیستمهای نیازمند تخلیه سریع هوای اکچویتور
- سیستمهای کنترل صنعتی و فرایندی
در کاربردهای Lock-Up، این تجهیز میتواند برای حفظ یا تغییر وضعیت سیستم در صورت افت فشار سیگنال مورد استفاده قرار گیرد.
تفاوت 78-80S با 08-80S
هر دو مدل از خانواده Masoneilan Transfer Valve هستند، اما یک تفاوت مهم دارند.
Masoneilan 78-80S
مدل 78-80S دارای Pilot Valve داخلی از نوع Floating Ball است و یک مجموعه کامل Transfer Valve را تشکیل میدهد.
Masoneilan 08-80S
مدل 08-80S فاقد Pilot Valve داخلی است و میتواند از سیگنال Pilot یک 78-80S استفاده کند.
بنابراین انتخاب بین این دو مدل باید بر اساس ساختار مدار پنوماتیکی و نحوه کنترل موردنیاز انجام شود.
مزایا
- طراحی سهراهه برای تغییر مسیر جریان هوا
- قابلیت تنظیم Set Pressure
- مجهز به Pilot Valve داخلی
- ظرفیت استاندارد
- قابلیت تخلیه مسیر خروجی از طریق EXH
- مناسب برای سیستمهای Transfer و Lock-Up
- ابعاد و اتصالات مناسب برای مدارهای پنوماتیکی
- قابلیت استفاده در سیستمهای کنترل فرایندی
نکته مهم در نصب رگلاتور ماسونیلان
برای عملکرد صحیح، نصب Transfer Valve باید مطابق دستورالعمل سازنده انجام شود.
همچنین در کاربردهایی که از 78-80S بهعنوان Lock-Up Valve استفاده میشود، شرایط اتصال پورت EXH باید مطابق دستورالعمل نصب بررسی شود.
سازنده همچنین توصیه میکند Transfer Valve تا حد امکان نزدیک به Actuator نصب شود تا عملکرد سیستم به شکل مطلوب انجام شود.
تعمیر و نگهداری رگولاتور ماسونیلان
برای حفظ عملکرد مناسب، وضعیت تجهیز، اتصالات پنوماتیکی و اجزای داخلی باید بهصورت دورهای بررسی شوند.
طبق دستورالعمل سازنده، اجزای لاستیکی (Rubber Parts) دارای عمر کاری مشخص هستند و تعویض دورهای آنها هر 5 سال توصیه شده است.
در صورت مشاهده نشتی، عملکرد نامناسب یا تغییر در Set Pressure، تجهیز باید بررسی و در صورت نیاز سرویس شود.
مشخصات مهم هنگام سفارش
برای انتخاب یا تأمین صحیح Masoneilan 78-80S، بهتر است موارد زیر مشخص شوند:
- مدل دقیق: 78-80S
- نوع اتصال: Rc 1/4 یا NPT 1/4
- Set Pressure موردنیاز
- فشار Signal سیستم
- فشار کاری بدنه
- محدوده دمای کاری
- کاربرد تجهیز: Transfer یا Lock-Up
- شرایط نصب و نوع اکچویتور
قیمت شیر انتقال Masoneilan 78-80S
قیمت Masoneilan 78-80S به عواملی مانند نوع اتصال، Configuration، شرایط تأمین و موجودی کالا بستگی دارد.
برای دریافت قیمت بهروز، موجودی و مشاوره فنی میتوانید با کارشناسان فروش تماس بگیرید.
سوالات متداول
1. رگولاتور 80s-78 Masoneilan چه فشارهایی را تحمل میکند؟
این رگولاتور قادر به تحمل فشار ورودی حداکثر 1.03 مگا پاسکال و کاهش فشار خروجی به مقدار 100 تا 700 کیلوپاسکال است.
2. سایز بدنه رگولاتور 80s-78 Masoneilan چیست؟
این رگولاتور در سایز 1/4 اینچ موجود است.
3.چه ویژگیهایی باعث میشود رگولاتور 80s-78 Masoneilan از دیگر مدلها متمایز شود؟
رگولاتور 80s-78 Masoneilan به دلیل طراحی خاص و عملکرد دقیق در تنظیم فشار خروجی در بازه 100 تا 700 کیلوپاسکال و توانایی تحمل فشار ورودی بالا، انتخاب مناسبی برای بسیاری از صنایع است.
4.رگولاتور 80s-78 Masoneilan برای چه صنایعی مناسب است؟
این رگولاتور معمولاً در صنایع نفت و گاز، پتروشیمی، فرآیندهای شیمیایی، و هر صنعتی که نیاز به کنترل دقیق فشار گاز یا مایعات دارد، استفاده میشود.
5. آیا مدلهای دیگر رگولاتورهای Masoneilan مانند 78-80H مشابه رگولاتور 80s-78 هستند؟
بله، مدلهای مشابه مانند 78-80H ویژگیهای مشابهی دارند، اما ممکن است تفاوتهایی در فشار ورودی یا خروجی و قابلیتهای خاص مانند میزان دقت یا دوام داشته باشند.
6.آیا رگولاتور 80s-78 Masoneilan دارای گارانتی است؟
معمولاً رگولاتورهای برند Masoneilan از گارانتی یا ضمانت تأمین قطعات برخوردار هستند. برای اطلاعات دقیقتر، بهتر است با تأمینکننده یا شرکت فروش مشورت کنید.
